GPU 전원 분배 보드 트레이 제거

이 섹션의 지침에 따라 GPU 전원 분배 보드 트레이를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 이 작업을 준비하십시오.
   1. 전원 공급 장치를 모두 제거하십시오. 핫 스왑 전원 공급 장치 유닛 제거의 내용을 참조하십시오.
   2. 앞면 팬을 모두 제거합니다. 앞면 핫 스왑 팬 제거의 내용을 참조하십시오.
   3. 드라이브 베이에서 모든 2.5인치 핫 스왑 드라이브와 드라이브 베이 필러(해당하는 경우)를 제거합니다. 2.5인치 핫 스왑 드라이브 제거의 내용을 참조하십시오.
   4. 8U GPU 셔틀을 섀시에서 꺼내고 리프트 플랫폼에 올려 놓습니다. 8U GPU 셔틀 제거의 내용을 참조하십시오.
   5. 전원 복합체을 제거합니다. 전원 복합체 제거의 내용을 참조하십시오.
2. 케이블 홀더 프레임 및 배플 어셈블리에서 케이블을 모두 제거하십시오.
   1. 파란색 래치를 누르십시오.
   2. 파란색 래치를 밀어 어셈블리에서 케이블을 분리하십시오.
   3. 케이블을 약간 들어 올려 어셈블리에서 제거하십시오.
      그림 1. 케이블 제거


   4. 반복하여 다른 케이블 3개를 제거합니다.
3. GPU 전원 분배 보드에서 케이블을 모두 분리하십시오.
4. GPU 전원 분배 보드 트레이의 나비 나사 2개를 푸십시오.
   그림 2. 나비 나사 풀기


5. GPU 전원 분배 보드 트레이를 제거하십시오.
   1. 트레이의 손잡이를 당겨서 끝까지 돌려 8U GPU 셔틀에서 트레이를 분리하십시오.
   2. 손잡이를 잡고 8U GPU 셔틀에서 트레이를 들어 올리십시오.

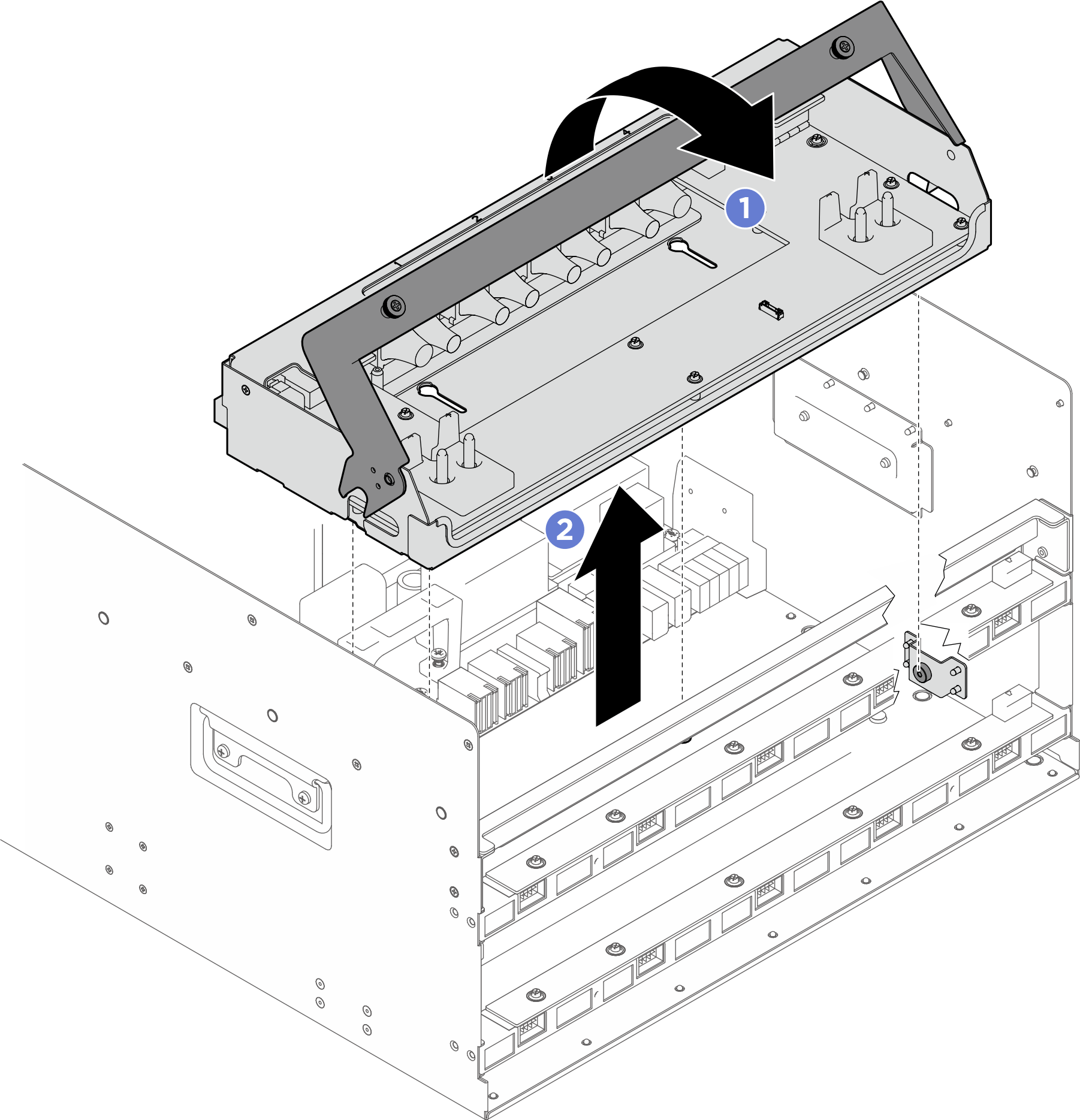

      그림 3. GPU 전원 분배 보드 트레이 제거


6. 필요한 경우 GPU 전원 분배 보드 트레이에서 케이블을 제거하십시오.
   1. 파란색 래치를 누르십시오.
   2. 파란색 래치를 밀어 트레이에서 케이블을 분리하십시오.
   3. 케이블을 약간 들어 올려 트레이에서 제거하십시오.

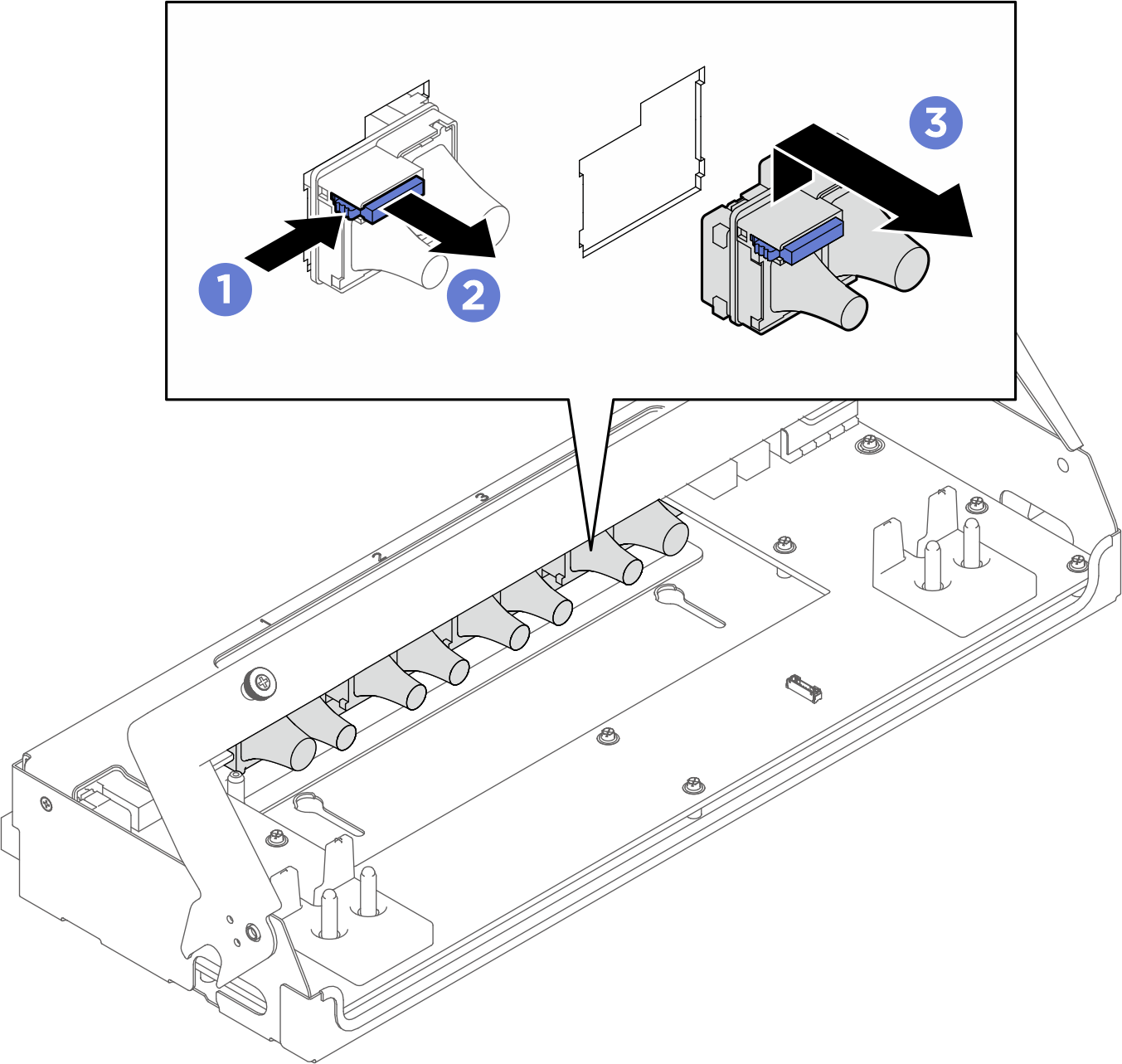

      그림 4. 케이블 제거


   4. 반복하여 다른 케이블을 3개를 제거합니다.
