Instalar a placa adaptadora do complexo da GPU

Siga as instruções nesta seção para instalar a placa adaptadora do complexo da GPU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.
Nota
Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:
  • Chave de fenda de torque que pode ser definida como 0,6 Newton-metro, 5,3 polegadas-libras
  • Ponteira Torx T15 estendida (6" de comprimento)

Procedimento

  1. Alinhe a Placa adaptadora do complexo da GPU com os quatro pinos-guia na parte inferior do Alternador de GPU 8U; em seguida, abaixe a Placa adaptadora do complexo da GPU no Alternador de GPU 8U.

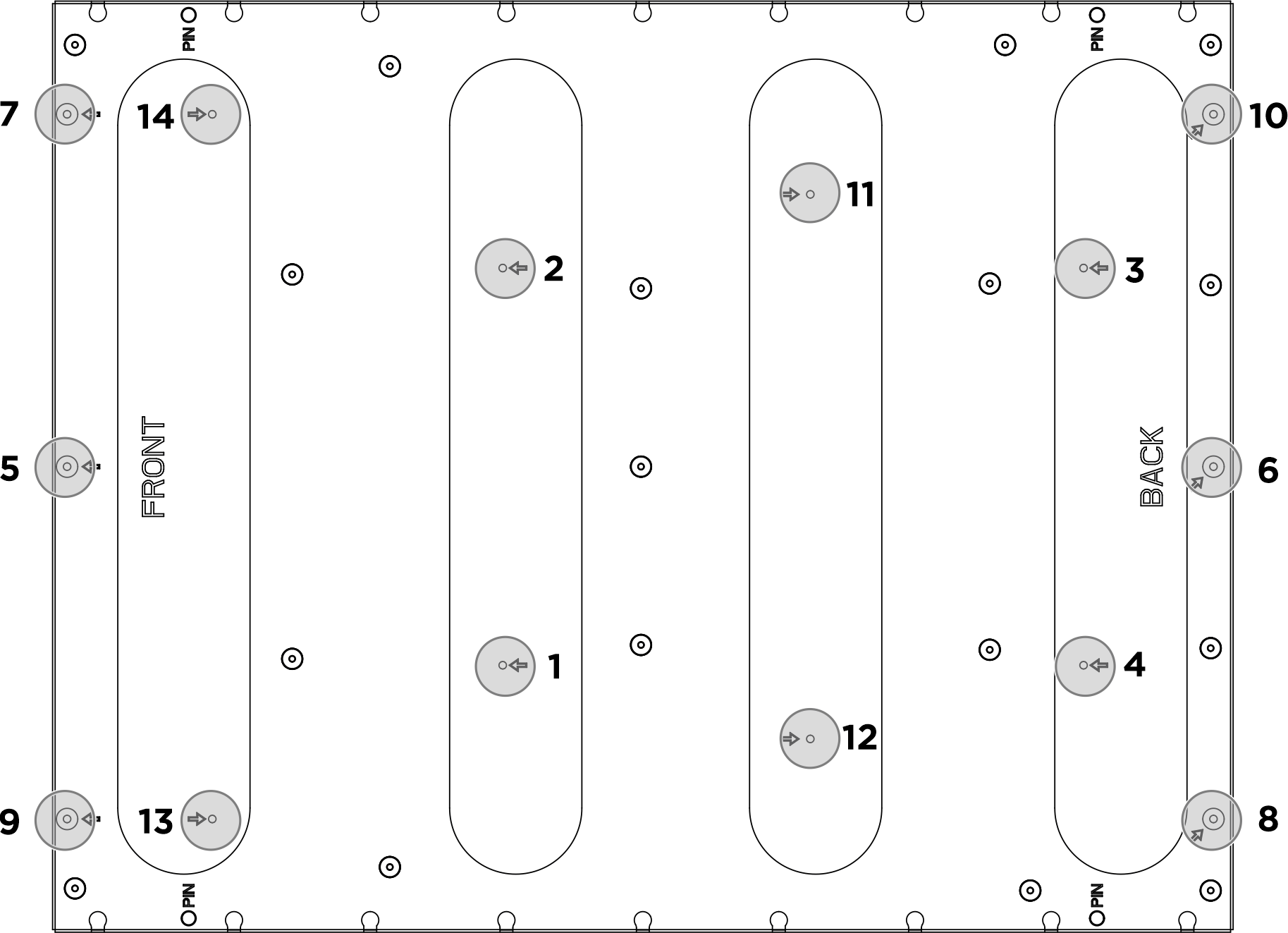

  2. Localize os catorze orifícios de parafuso marcados com uma seta; em seguida, aperte os catorze parafusos para prender a Placa adaptadora do complexo da GPU.
    Nota
    O Placa adaptadora do complexo da GPU pode ser diferente da ilustração.
    Figura 1. Instalação do Placa adaptadora do complexo da GPU
    Placa adaptadora do complexo da GPU installation
  3. Instalar o Complexo da GPU. Dependendo da configuração, consulte Instalar o complexo da GPU H100/H200 ou Instalar o complexo da GPU MI300X.
  4. Vire o conjunto de cabos do comutador PCIe frontal.
    1. Vire o conjunto de cabos do comutador PCIe frontal e certifique-se de que ele se encaixe corretamente com os quatro pinos-guia no Alternador de GPU 8U.
    2. Localize os dez orifícios do parafuso marcados com C nos dois lados do Alternador de GPU 8U; em seguida, aperte os dez parafusos para prender o conjunto de cabos do comutador PCIe frontal.
    Figura 2. Virando o conjunto de cabos do comutador PCIe frontal
    Flipping over the conjunto de cabos do comutador PCIe frontal
  5. Instalar o Alternador do comutador PCIe.
    1. Pressione as duas travas de bloqueio nos dois lados do Alternador do comutador PCIe.
    2. Empurre o Alternador do comutador PCIe para dentro do Alternador de GPU 8U até que ele pare.
    3. Gire as duas alavancas de liberação até que se travem no lugar.
      Figura 3. Instalação do Alternador do comutador PCIe no Alternador de GPU 8U
      Alternador do comutador PCIe installation to Alternador de GPU 8U

Depois de concluir

  1. Reinstale todos os dutos de ar da GPU. Dependendo da configuração, consulte Instalar um duto de ar da GPU H100/H200 ou Instalar um duto de ar da GPU MI300X.
  2. Reinstale todos os conjuntos da placa de controle do ventilador traseiro. Consulte Instalar um conjunto de placa de controle do ventilador traseiro.
  3. Se necessário, reinstale o suporte de apoio traseiro.
    1. Segure o suporte de apoio traseiro no sentido correto, conforme ilustrado, e deslize-o no alternador de GPU 8U.
    2. Localize os quatro orifícios de parafuso marcados com o A nos dois lados do alternador de GPU 8U; em seguida, aperte os quatro parafusos para fixar o suporte de apoio traseiro.
    Figura 4. Instalação do suporte de apoio traseiro
    Rear support bracket installation
  4. Reinstale o complexo de energia. Consulte Instalar o complexo de energia.
  5. Reinstale a tampa do cabo. Consulte Instalar a tampa do cabo.
  6. Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
  7. Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
  8. Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap (frontal e traseiro).
  9. Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
  10. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
