GPU 복합체 어댑터판 설치

GPU 복합체 어댑터판을 설치하려면 이 섹션의 지침을 따르십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
  • 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.
구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.
  • 0.6뉴턴 미터(5.3인치 파운드)로 설정할 수 있는 토크 드라이버
  • Torx T15 연장 비트(길이 6인치)

절차

  1. GPU 복합체 어댑터판8U GPU 셔틀 하단에 있는 가이드 핀 4개에 맞춘 다음, GPU 복합체 어댑터판8U GPU 셔틀로 낮춥니다.

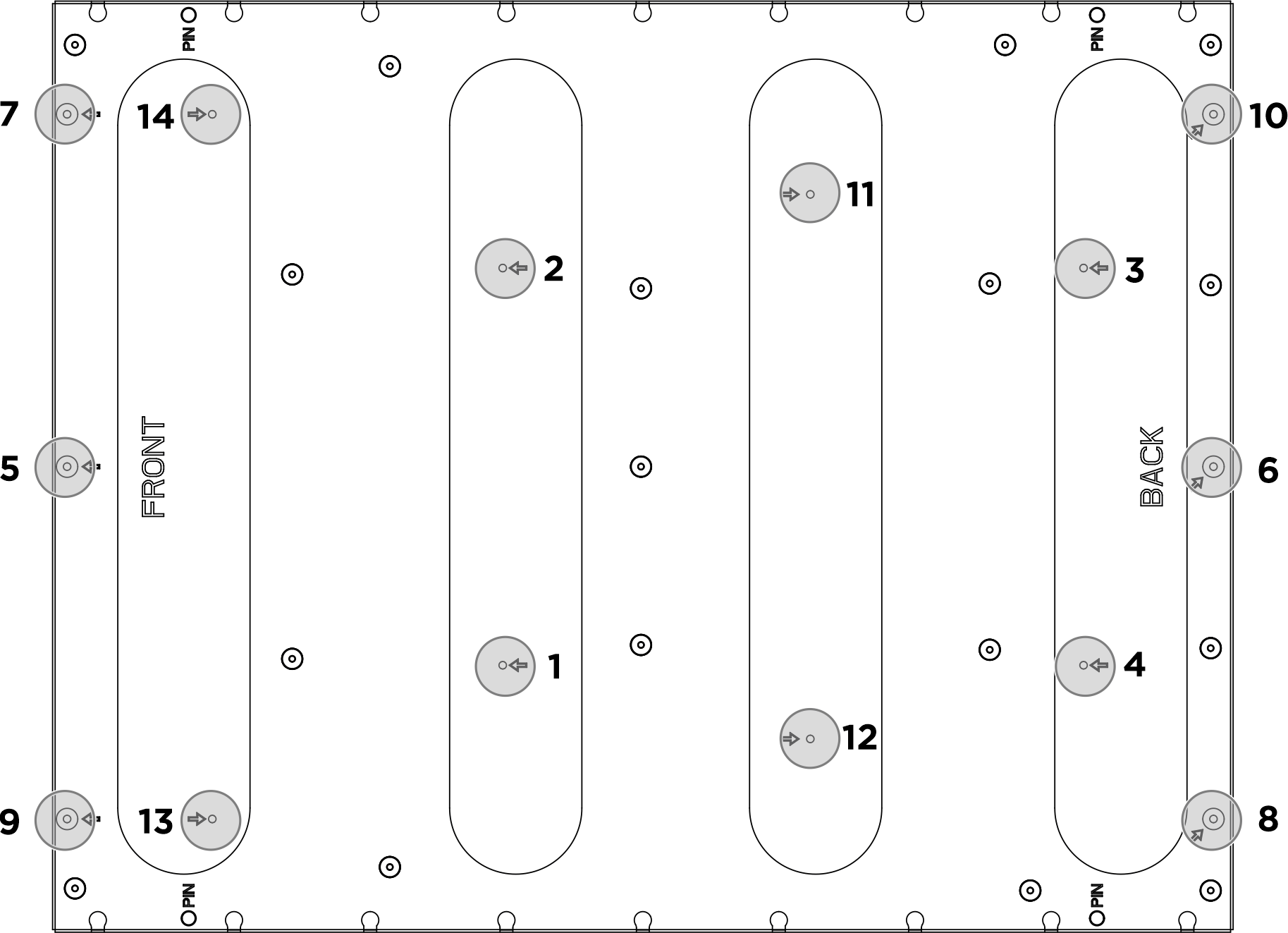

  2. 화살표로 표시된 나사 구멍 14개를 찾은 다음, 나사 14개를 조여 GPU 복합체 어댑터판를 고정합니다.
    GPU 복합체 어댑터판는 그림과는 다를 수 있습니다.
    그림 1. GPU 복합체 어댑터판 설치
    GPU 복합체 어댑터판 installation
  3. GPU 복합체을(를) 설치하십시오. 구성에 따라 H100/H200 GPU 복합체 설치 또는 MI300X GPU 복합체 설치의 내용을 참조하십시오.
  4. 앞면 PCIe 스위치 케이블 하네스를 뒤집습니다.
    1. 앞면 PCIe 스위치 케이블 하네스를 뒤집어 8U GPU 셔틀의 가이드 핀 4개에 올바르게 체결시켜야 합니다.
    2. 8U GPU 셔틀 양쪽의 C 표시가 있는 나사 구멍 10개를 찾은 다음 나사 10개를 조여 앞면 PCIe 스위치 케이블 하네스를 고정합니다.
    그림 2. 앞면 PCIe 스위치 케이블 하네스 뒤집기
    Flipping over the 앞면 PCIe 스위치 케이블 하네스
  5. PCIe 스위치 셔틀을 설치하십시오.
    1. PCIe 스위치 셔틀의 양쪽에 있는 잠금 래치 2개를 누르십시오.
    2. PCIe 스위치 셔틀이 더 이상 들어가지 않을 때까지 8U GPU 셔틀로 밀어 넣으십시오.
    3. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.
      그림 3. 8U GPU 셔틀PCIe 스위치 셔틀 설치
      PCIe 스위치 셔틀 installation to 8U GPU 셔틀

완료한 후에

  1. 모든 GPU 통풍관을 다시 설치합니다. 구성에 따라 H100/H200 GPU 통풍관 설치 또는 MI300X GPU 통풍관 설치의 내용을 참조하십시오.
  2. 모든 뒷면 팬 컨트롤 보드 어셈블리를 다시 설치합니다. 뒷면 팬 컨트롤 보드 어셈블리 설치의 내용을 참조하십시오.
  3. 필요한 경우 뒷면 지지 브래킷을 다시 설치합니다.
    1. 그림과 같이 뒷면 지지 브래킷을 올바른 방향으로 잡고 8U GPU 셔틀에 밀어 넣습니다.
    2. 8U GPU 셔틀 양쪽의 A 표시가 있는 나사 구멍 4개를 찾은 다음 나사 4개를 조여 뒷면 지지 브래킷을 고정합니다.
    그림 4. 뒷면 지지 브래킷 설치
    Rear support bracket installation
  4. 전원 복합체를 다시 설치하십시오. 전원 복합체 설치의 내용을 참조하십시오.
  5. 케이블 덮개를 다시 설치하십시오. 케이블 덮개 설치의 내용을 참조하십시오.
  6. 8U GPU 셔틀을 다시 설치하십시오. 8U GPU 셔틀 설치의 내용을 참조하십시오.
  7. 모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
  8. 앞면 팬을 모두 다시 설치합니다. 핫 스왑 팬 설치(앞면 및 뒷면)의 내용을 참조하십시오.
  9. 전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
  10. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
