GPU-Komplex-Adapterplatte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die GPU-Komplex-Adapterplatte zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung

Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Anmerkung

Stellen Sie sicher, dass Sie die unten aufgeführten Werkzeuge bereithalten, um die Komponente ordnungsgemäß auszutauschen:

Drehmomentschraubendreher, der auf 0,6 Newtonmeter bzw. 5,3 Poundforce Inch eingestellt werden kann
Verlängertes T15-Torx-Bit (6 Zoll lang)

Vorgehensweise

Richten Sie die GPU-Komplex-Adapterplatte an den vier Führungsstiften unten am 8U-GPU-Shuttle aus. Senken Sie die GPU-Komplex-Adapterplatte anschließend in das 8U-GPU-Shuttle ab.

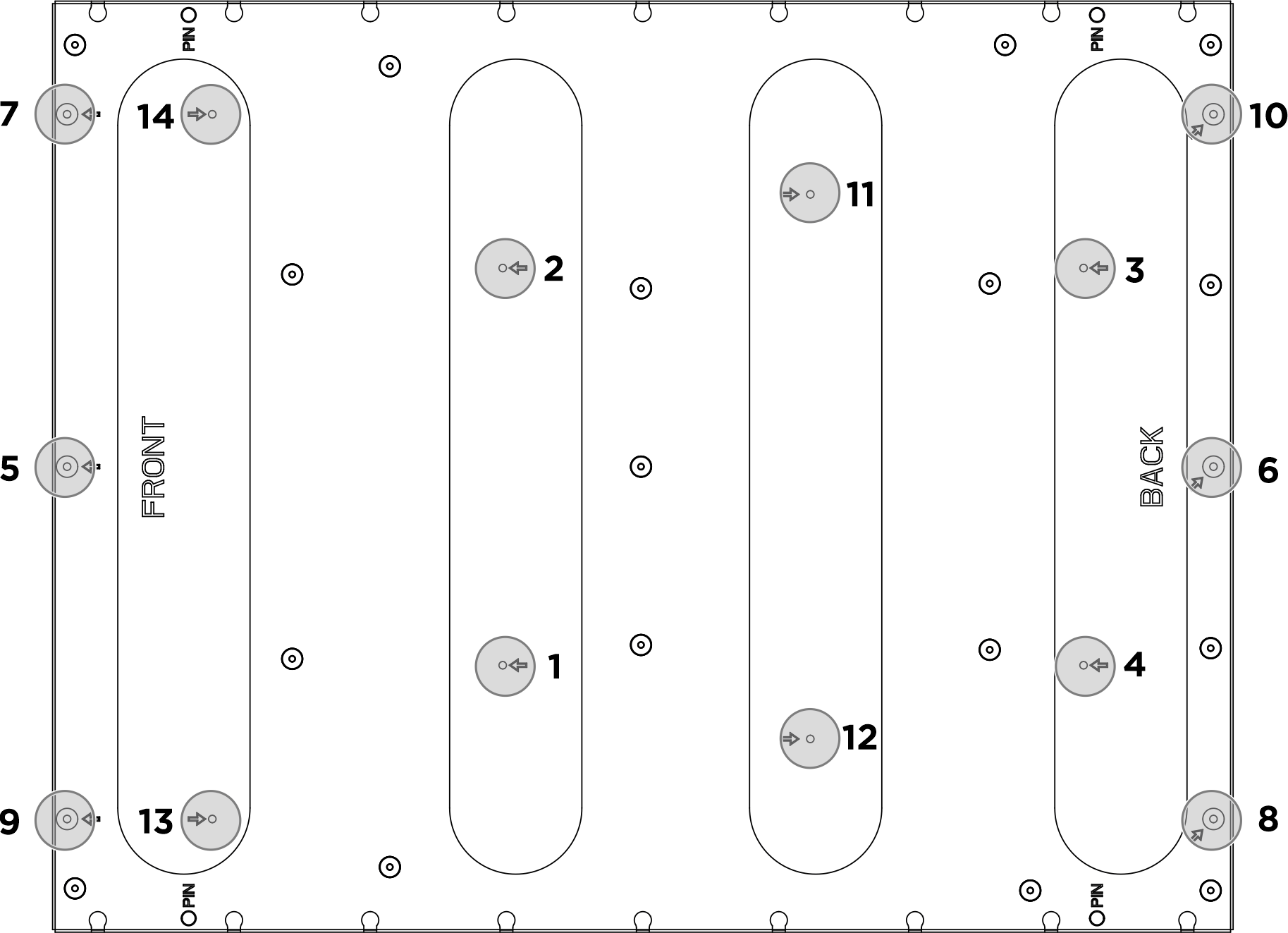

Identifizieren Sie die vierzehn Schraubenlöcher mit der Pfeilmarkierung. Ziehen Sie dann die vierzehn Schrauben an, um die GPU-Komplex-Adapterplatte zu befestigen.
Anmerkung
Die GPU-Komplex-Adapterplatte weicht möglicherweise von der Abbildung ab.
Abbildung 1. Installieren des GPU-Komplex-Adapterplatte
Installieren Sie den GPU-Komplex. Je nach Konfiguration siehe H100/H200 GPU-Komplex installieren oder MI300X GPU-Komplex installieren.
Drehen Sie den vorderen PCIe-Switch-Kabelbaum um.
1. Drehen Sie den vorderen PCIe-Switch-Kabelbaum um und stellen Sie sicher, dass er ordnungsgemäß in die vier Führungsstifte auf dem 8U-GPU-Shuttle einrastet.
2. Identifizieren Sie die zehn Schraubenlöcher mit der Markierung C an beiden Seiten des 8U-GPU-Shuttle. Ziehen Sie dann die zehn Schrauben an, um den vorderen PCIe-Switch-Kabelbaum zu befestigen.
Abbildung 2. Umdrehen des vorderen PCIe-Switch-Kabelbaum
Installieren Sie das PCIe-Switch-Shuttle.
1. Drücken Sie die zwei Verriegelungen an beiden Seiten des PCIe-Switch-Shuttle.
2. Schieben Sie das PCIe-Switch-Shuttle bis zum Anschlag in das 8U-GPU-Shuttle.
3. Drehen Sie die zwei Lösehebel, bis sie einrasten.
  Abbildung 3. Installieren des PCIe-Switch-Shuttle im 8U-GPU-Shuttle

Nach dieser Aufgabe

Installieren Sie alle GPU-Luftkanäle erneut. Je nach Konfiguration siehe H100/H200 GPU-Luftkanal installieren oder MI300X GPU-Luftkanal installieren.
Installieren Sie alle hinteren Lüfterplatinenbaugruppen erneut. Siehe Hintere Lüfterplatinenbaugruppe installieren.
Falls erforderlich, installieren Sie die hintere Halterung erneut.
1. Halten Sie die hintere Halterung wie dargestellt in der richtigen Ausrichtung und schieben Sie sie in das 8U-GPU-Shuttle.
2. Identifizieren Sie die vier Schraubenlöcher mit der Markierung A an beiden Seiten des 8U-GPU-Shuttle. Ziehen Sie dann die vier Schrauben an, um die hintere Halterung zu befestigen.
Abbildung 4. Installation der hinteren Halterung
Installieren Sie den Stromversorgungskomplex erneut. Siehe Stromversorgungskomplex installieren.
Installieren Sie die Kabelabdeckung erneut. Siehe Kabelabdeckung installieren.
Installieren Sie das 8U-GPU-Shuttle erneut. Siehe 8U-GPU-Shuttle installieren.
Installieren Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke oder Abdeckblenden der Laufwerkpositionen (sofern vorhanden) erneut in den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren
Installieren Sie alle vorderen Lüfter erneut. Siehe Hot-Swap-Lüfter installieren (Vorderseite und Rückseite).
Installieren Sie alle Netzteileinheiten wieder. Siehe Hot-Swap-Netzteileinheit installieren.
Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
