Installation de la plaque d’adaptateur du complexe GPU

Suivez les instructions de la présente section pour installer la plaque d’adaptateur du complexe GPU. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Remarque
Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :
  • Tournevis dynamométrique qui peut être défini sur 0,6 newton-mètre, 5,3 pouces-livres
  • Embout prolongé Torx T15 (6 pouces de long)

Procédure

  1. Alignez la Plaque d’adaptateur du complexe GPU sur les quatre broches de guidage au bas de la Navette GPU 8U. Ensuite, abaissez la Plaque d’adaptateur du complexe GPU dans la Navette GPU 8U.

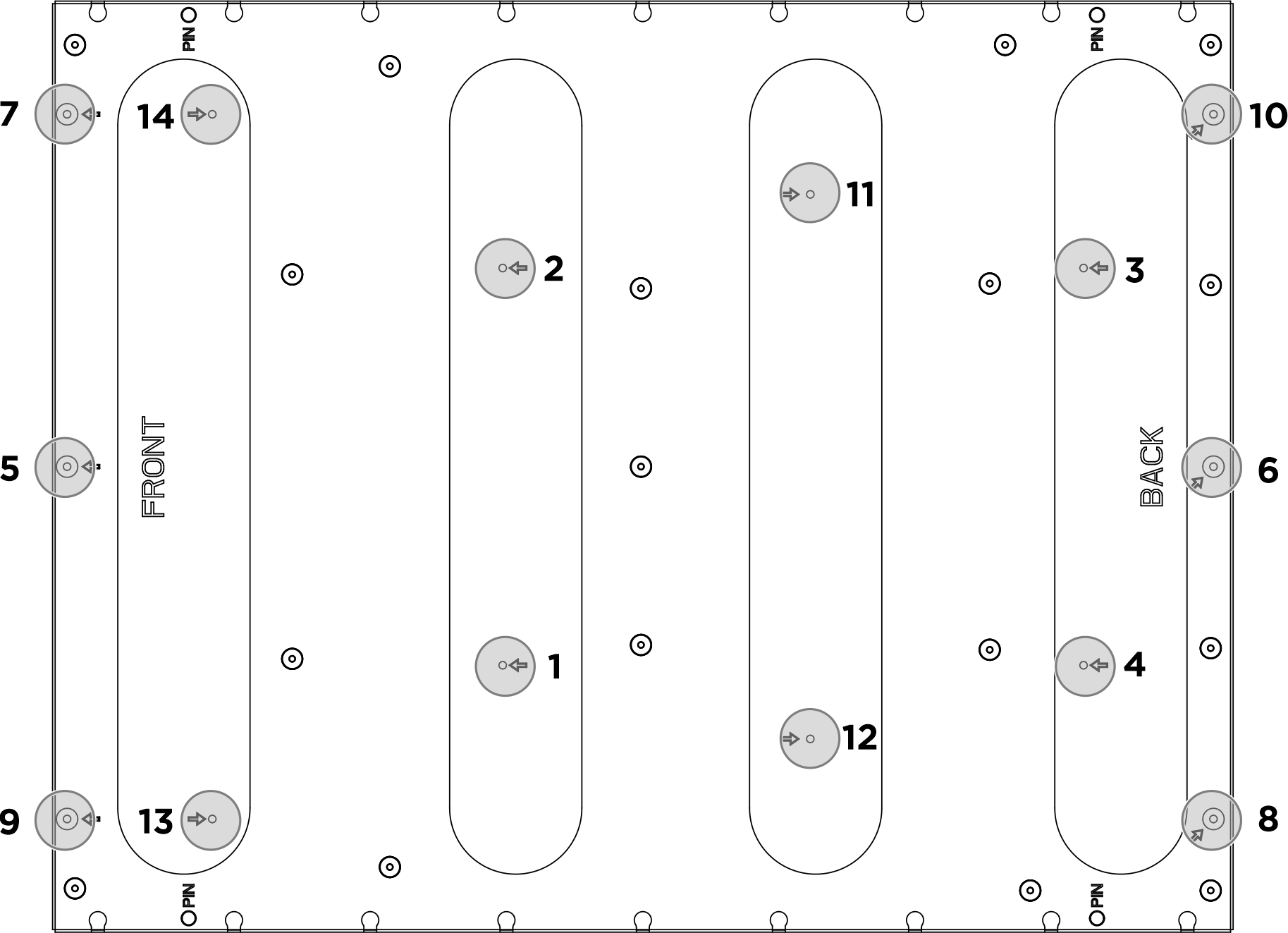

  2. Localisez les quatorze trous de vis accompagnés d’une flèche, puis serrez les quatorze vis afin de bien fixer la Plaque d’adaptateur du complexe GPU.
    Remarque
    Il est possible que la Plaque d’adaptateur du complexe GPU ne ressemble pas à l’illustration.
    Figure 1. Installation du Plaque d’adaptateur du complexe GPU
    Plaque d’adaptateur du complexe GPU installation
  3. Installez le Complexe GPU. Selon la configuration, voir Installation du complexe GPU H100/H200 ou Installation du complexe GPU MI300X.
  4. Retournez le harnais de câbles du commutateur PCIe avant.
    1. Retournez le harnais de câbles du commutateur PCIe avant. Ensuite, assurez-vous qu’il est correctement inséré dans les quatre broches de guidage de la Navette GPU 8U.
    2. Repérez les dix trous de vis accompagnés de l’inscription C des deux côtés de la Navette GPU 8U. Ensuite, serrez les dix vis afin de fixer le harnais de câbles du commutateur PCIe avant.
    Figure 2. Retournement du harnais de câbles du commutateur PCIe avant
    Flipping over the harnais de câbles du commutateur PCIe avant
  5. Installez le Navette de commutation PCIe.
    1. Appuyez sur les deux loquets de verrouillage des deux côtés de la Navette de commutation PCIe.
    2. Poussez la Navette de commutation PCIe dans la Navette GPU 8U jusqu’à ce qu’elle s’enclenche.
    3. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
      Figure 3. Installation de la Navette de commutation PCIe dans la Navette GPU 8U
      Navette de commutation PCIe installation to Navette GPU 8U

Après avoir terminé

  1. Réinstallez tous les conduits d’aération de GPU. Selon la configuration, voir Installation d’un conduit d’aération de GPU H100/H200 ou Installation d’un conduit de ventilation de GPU MI300X.
  2. Réinstallez tous les blocs de carte de contrôleur de ventilation arrière. Voir Installation d’un bloc carte de contrôleur de ventilation arrière.
  3. Si nécessaire, réinstallez le support arrière.
    1. Tenez le support arrière dans le bon sens, comme illustré, et faites-le glisser dans la navette du GPU 8U.
    2. Repérez les quatre trous de vis accompagnés de l’inscription A des deux côtés de la navette GPU 8U. Ensuite, serrez les quatre vis pour fixer le support arrière.
    Figure 4. Installation du support arrière
    Rear support bracket installation
  4. Réinstallez le complexe d’alimentation. Voir Installation du complexe d’alimentation.
  5. Réinstallez le couvre-câble. Voir Installation du couvre-câble.
  6. Réinstallez la Navette GPU 8U. Voir Installation de la navette du GPU 8U.
  7. Réinstallez toutes les unités remplaçables à chaud 2,5 pouces ou tous les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Voir Installation d'une unité remplaçable à chaud 2,5 pouces
  8. Réinstallez tous les ventilateurs avant. Voir Installation d’un ventilateur remplaçable à chaud (avant et arrière).
  9. Réinstallez toutes les unités d’alimentation. Voir Installation d'une unité de bloc d'alimentation remplaçable à chaud.
  10. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
