Instalación de la placa del adaptador del complejo de GPU
Siga las instrucciones de esta sección para instalar la placa del adaptador del complejo de GPU. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
- Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.
Nota
Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:
- Destornillador con regulación de par
- Broca extendida Torx T15 (6 pulgadas de largo)
Procedimiento

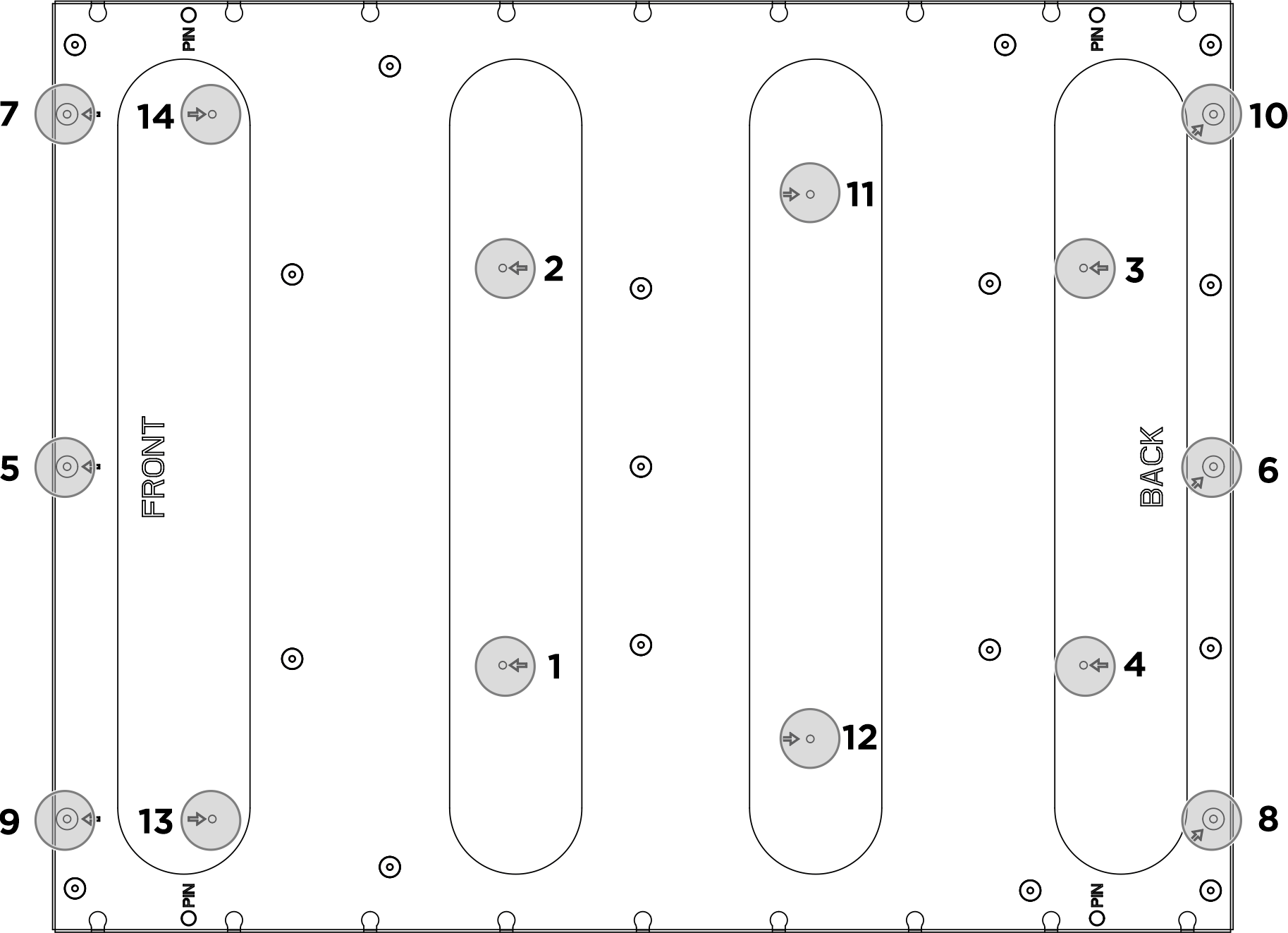

- Localice los catorce orificios de tornillos marcados con una flecha; a continuación, apriete los catorce tornillos para asegurar el Placa del adaptador del complejo de GPU.NotaEl aspecto de la
Placa del adaptador del complejo de GPU puede ser diferente de la ilustración. Figura 1. Instalación del Placa del adaptador del complejo de GPU
- Gire el arnés de cables del conmutador PCIe frontal.
- Voltee la arnés de cables del conmutador PCIe frontal parte y asegúrese de que se enganje correctamente a las cuatro patillas guía del Lanzadera de GPU 8U.
- Ubique los diez orificios de tornillos marcados con C en ambos lados de la Lanzadera de GPU 8U y, a continuación, apriete los diez tornillos para fijar el arnés de cables del conmutador PCIe frontal.
Figura 2. Giro del arnés de cables del conmutador PCIe frontal
- Instalación de Lanzadera del conmutador PCIe.
Presione los dos pestillos de bloqueo a ambos lados del Lanzadera del conmutador PCIe.
Empuje la Lanzadera del conmutador PCIe hacia dentro de la Lanzadera de GPU 8U hasta que se detenga.
Gire las dos palancas de liberación hasta que se bloqueen en su lugar.Figura 3. Instalación de la Lanzadera del conmutador PCIe en la Lanzadera de GPU 8U
Después de finalizar
- Vuelva a instalar todos los conductos de aire de GPU. Dependiendo de la configuración, consulte Instalación de un conducto de aire de GPU H100 o Instalación de un conducto de aire de GPU MI300X.
- Vuelva a instalar todos los conjuntos de la placa del control del ventilador posterior. Consulte Instalación de un conjunto de la placa de control del ventilador posterior.
- Vuelva a instalar el complejo de alimentación. Consulte Instalación del complejo de alimentación.
- Vuelva a instalar la cubierta de cables. Consulte Instalación de la cubierta de cables.
- Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
- Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
- Vuelva a instalar todos los ventiladores frontales. Consulte Instalación de un ventilador de intercambio en caliente (frontal y posterior).
- Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
