安裝 GPU 複合體配接器板

請依照本節中的指示安裝 GPU 複合體配接器板。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。
註
確定您已備妥下列所需工具，以便正確更換元件：
  • 可設定為 0.6 牛頓米、5.3 英吋磅的扭矩螺絲起子
  • Torx T15 加長起子頭（6 吋長）

程序

  1. 將 GPU 複合體配接器板對齊 8U GPU 滑動箱底部的四個導件插腳；然後，將 GPU 複合體配接器板向下放入 8U GPU 滑動箱中。

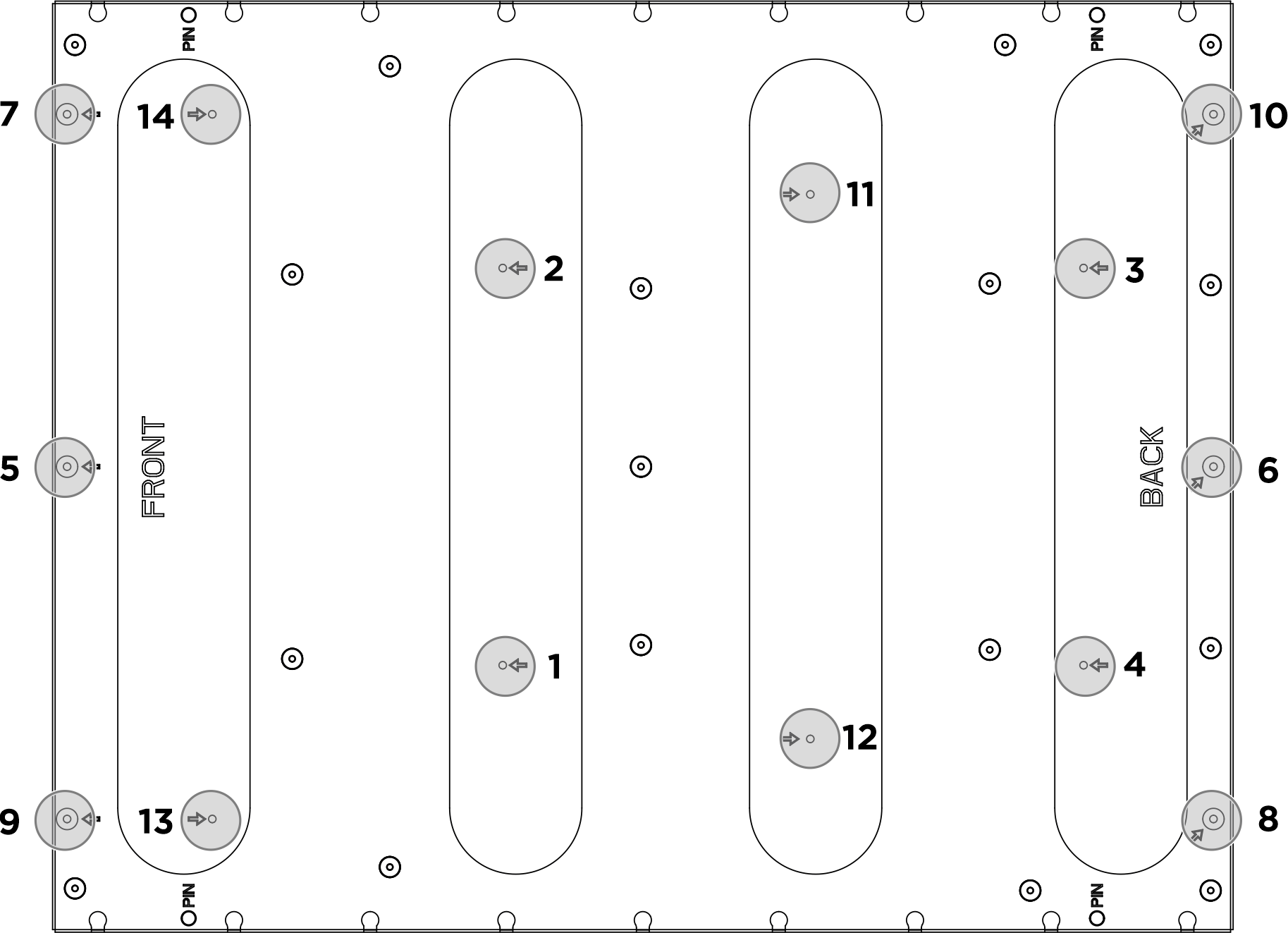

  2. 找到標有箭頭的十四個螺絲孔；然後，鎖緊十四個螺絲以固定 GPU 複合體配接器板。
    註
    GPU 複合體配接器板 看起來可能與圖例不同。
    圖 1. 安裝GPU 複合體配接器板
    GPU 複合體配接器板 installation
  3. 安裝 GPU 複合體。視配置而定，請參閱安裝 H100/H200 GPU 複合體或安裝 MI300X GPU 複合體。
  4. 翻轉前方 PCIe 交換器纜線載具。
    1. 翻轉前方 PCIe 交換器纜線載具，並確保其正確嚙合 8U GPU 滑動箱上的四個導件插腳。
    2. 找到 8U GPU 滑動箱兩側標示 C 的十個螺絲孔；然後，鎖緊十個螺絲以固定前方 PCIe 交換器纜線載具。
    圖 2. 翻轉前方 PCIe 交換器纜線載具
    Flipping over the 前方 PCIe 交換器纜線載具
  5. 安裝 PCIe 交換器滑動箱。
    1. 按壓 PCIe 交換器滑動箱兩側的兩個鎖閂。
    2. 將 PCIe 交換器滑動箱推入 8U GPU 滑動箱直至其停止。
    3. 轉動兩個鬆開拉桿直到其鎖入定位。
      圖 3. 將 PCIe 交換器滑動箱安裝到 8U GPU 滑動箱中
      PCIe 交換器滑動箱 installation to 8U GPU 滑動箱

在您完成之後

  1. 重新安裝所有 GPU 空氣導管。視配置而定，請參閱安裝 H100/H200 GPU 空氣導管或安裝 MI300X GPU 空氣導管。
  2. 重新安裝所有後方風扇控制板組件。請參閱安裝後方風扇控制板組件。
  3. 如有需要，請重新安裝後支撐托架。
    1. 如圖所示，以正確的方向握住後支撐托架，然後將其滑入 8U GPU 滑動箱中。
    2. 找到 8U GPU 滑動箱兩側標示 A 的四個螺絲孔；然後，鎖緊四個螺絲以固定後支撐托架。
    圖 4. 安裝後支撐托架
    Rear support bracket installation
  4. 重新安裝電源複合體。請參閱安裝電源複合體。
  5. 重新安裝纜線蓋。請參閱安裝纜線蓋。
  6. 重新安裝 8U GPU 滑動箱。請參閱安裝 8U GPU 滑動箱。
  7. 將所有 2.5 吋熱抽換硬碟或機槽填充板（如果有的話）重新安裝在機槽中。請參閱安裝 2.5 吋熱抽換硬碟
  8. 重新安裝所有前方風扇。請參閱安裝熱抽換風扇（前方和後方）。
  9. 重新安裝所有電源供應器。請參閱安裝熱抽換電源供應器。
  10. 完成零件更換。請參閱完成零件更換。
