Installazione della piastra adattatore del complesso GPU

Seguire le istruzioni riportate in questa sezione per installare la piastra adattatore del complesso GPU. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
  • Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.
Nota
Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:
  • Cacciavite dinamometrico che può essere impostato su 0,6 newton-metri, 5,3 pollici
  • Punta Torx T15 estesa (6 pollici di lunghezza)

Procedura

  1. Allineare la Piastra adattatore del complesso GPU con i quattro piedini della guida nella parte inferiore dello shuttle GPU 8U. Abbassare quindi la Piastra adattatore del complesso GPU nello shuttle GPU 8U.

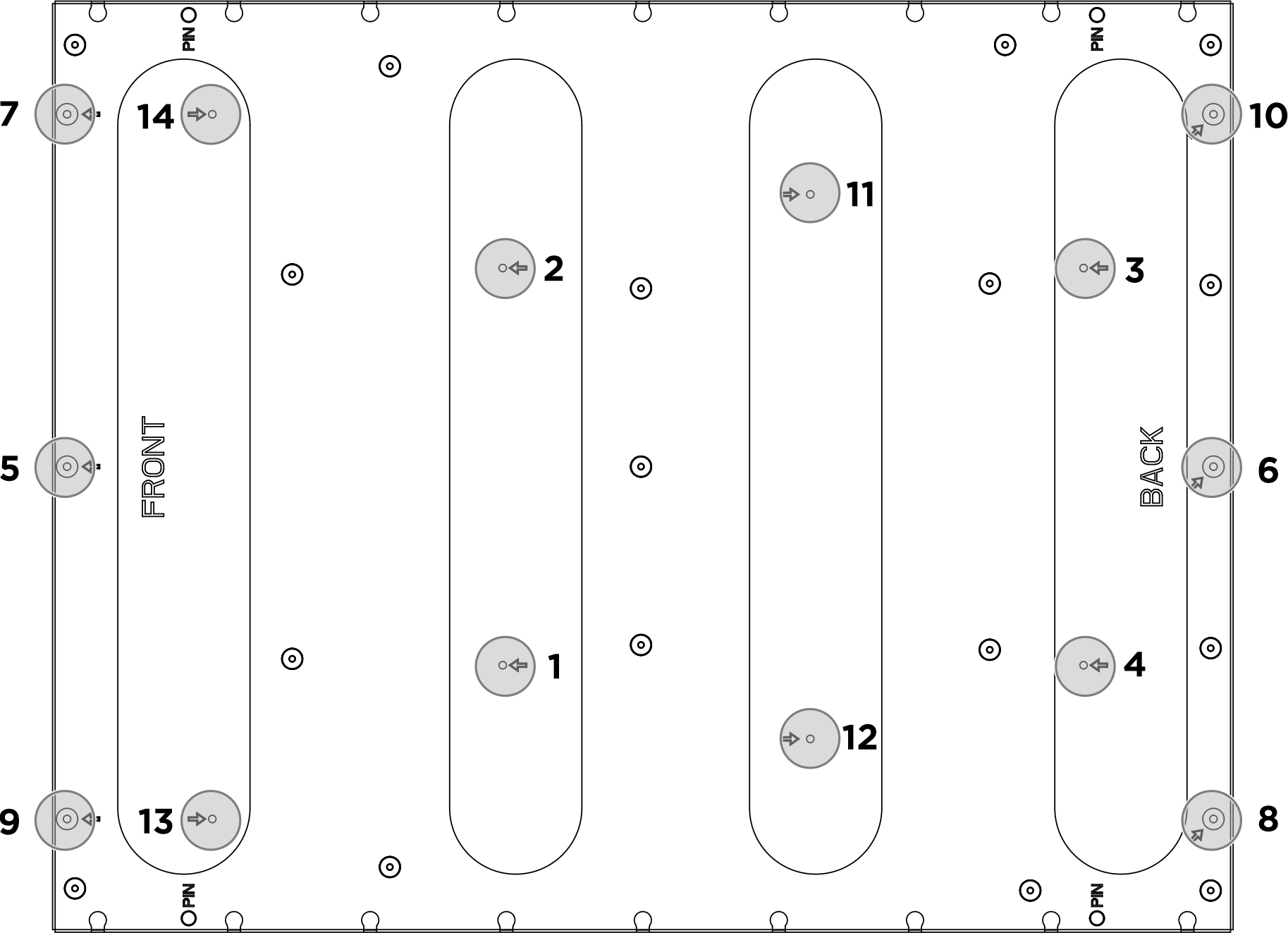

  2. Individuare i quattordici fori per viti contrassegnati con una freccia. Serrare quindi le quattordici viti per fissare la Piastra adattatore del complesso GPU.
    Nota
    L'aspetto della Piastra adattatore del complesso GPU potrebbe essere diverso dall'illustrazione.
    Figura 1. Installazione della Piastra adattatore del complesso GPU
    Piastra adattatore del complesso GPU installation
  3. Installare il Complesso GPU. In base alla configurazione, vedere Installazione del complesso GPU H100/H200 oppure Installazione del complesso GPU MI300X.
  4. Capovolgere il cablaggio dello switch PCIe anteriore.
    1. Capovolgere il cablaggio dello switch PCIe anteriore e assicurarsi che si incastri correttamente con i quattro piedini della guida sullo shuttle GPU 8U.
    2. Individuare i dieci fori per viti contrassegnati con la lettera C su entrambi i lati dello shuttle GPU 8U. Serrare quindi le dieci viti per fissare il cablaggio dello switch PCIe anteriore.
    Figura 2. Capovolgimento del cablaggio dello switch PCIe anteriore
    Flipping over the cablaggio dello switch PCIe anteriore
  5. Installare lo Shuttle dello switch PCIe.
    1. Premere i due fermi di blocco su entrambi i lati dello Shuttle dello switch PCIe.
    2. Spingere lo Shuttle dello switch PCIe nello shuttle GPU 8U finché non si blocca.
    3. Ruotare le due leve di rilascio finché non si bloccano in posizione.
      Figura 3. Installazione dello Shuttle dello switch PCIe nello shuttle GPU 8U
      Shuttle dello switch PCIe installation to shuttle GPU 8U

Dopo aver terminato

  1. Reinstallare tutti i condotti dell'aria GPU. In base alla configurazione, vedere Installazione di un condotto dell'aria GPU H100/H200 oppure Installazione di un condotto dell'aria GPU MI300X.
  2. Reinstallare tutti gli assiemi della scheda di controllo della ventola posteriore. Vedere Installazione di un assieme della scheda di controllo della ventola posteriore.
  3. Se necessario, rimonta il supporto posteriore.
    1. Tieni il supporto posteriore nella corretta orientazione come illustrato e inseriscilo nel carrello GPU 8U.
    2. Individua i quattro fori per le viti contrassegnati su A entrambi i lati del carrello GPU 8U; quindi, fissa le quattro viti per assicurare il supporto posteriore.
    Figura 4. Installazione del supporto posteriore
    Rear support bracket installation
  4. Reinstallare il complesso di alimentazione. Vedere Installazione del complesso di alimentazione.
  5. Reinstallare il pannello di copertura del cavo. Vedere Installazione del pannello di copertura del cavo.
  6. Reinstallare lo shuttle GPU 8U. Vedere Installazione dello shuttle della GPU 8U.
  7. Reinstallare tutte le unità hot-swap da 2,5" nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5"
  8. Reinstallare tutte le ventole anteriori. Vedere Installazione di una ventola hot-swap (anteriore e posteriore).
  9. Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
  10. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
