GPU 複合システム・アダプター・プレートの取り付け

GPU 複合システム・アダプター・プレートの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
  • コンポーネントが入っている帯電防止パッケージを、サーバーの塗装されていない金属面に接触させます。次に、それをパッケージから取り出し、帯電防止板の上に置きます。
  • この手順は 2 人で実行する必要があります。また、最大 400 ポンド (181kg) を支えることができるリフト・デバイス 1 台が必要です。リフト・デバイスがまだ手元にない場合、Lenovo では Data Center Solution Configurator で購入していただける Genie Lift GL-8 material lift をご用意しています。Genie Lift GL-8 material lift を注文される際は、フットリリース・ブレーキとロード・プラットフォームが含まれていることを確認してください。
注
コンポーネントを適切に交換するために、以下にリストされている必要なツールが利用できることを確認してください:
  • 0.6 ニュートン・メーター、5.3 インチ・ポンドに設定できるトルク・ドライバー
  • Torx T15 拡張ビット (長さ 200 mm)
注
GPU 複合システム・アダプター・プレート の外観は、このトピックに示す図と異なる場合があります。

手順

  1. GPU 複合システム・アダプター・プレートを 8U GPU シャトル の下部にある 4 つのガイド・ピンを位置合わせします。次に、GPU 複合システム・アダプター・プレートを 8U GPU シャトル に下ろします。
    図 1. GPU 複合システム・アダプター・プレートの取り付け
    GPU 複合システム・アダプター・プレート installation

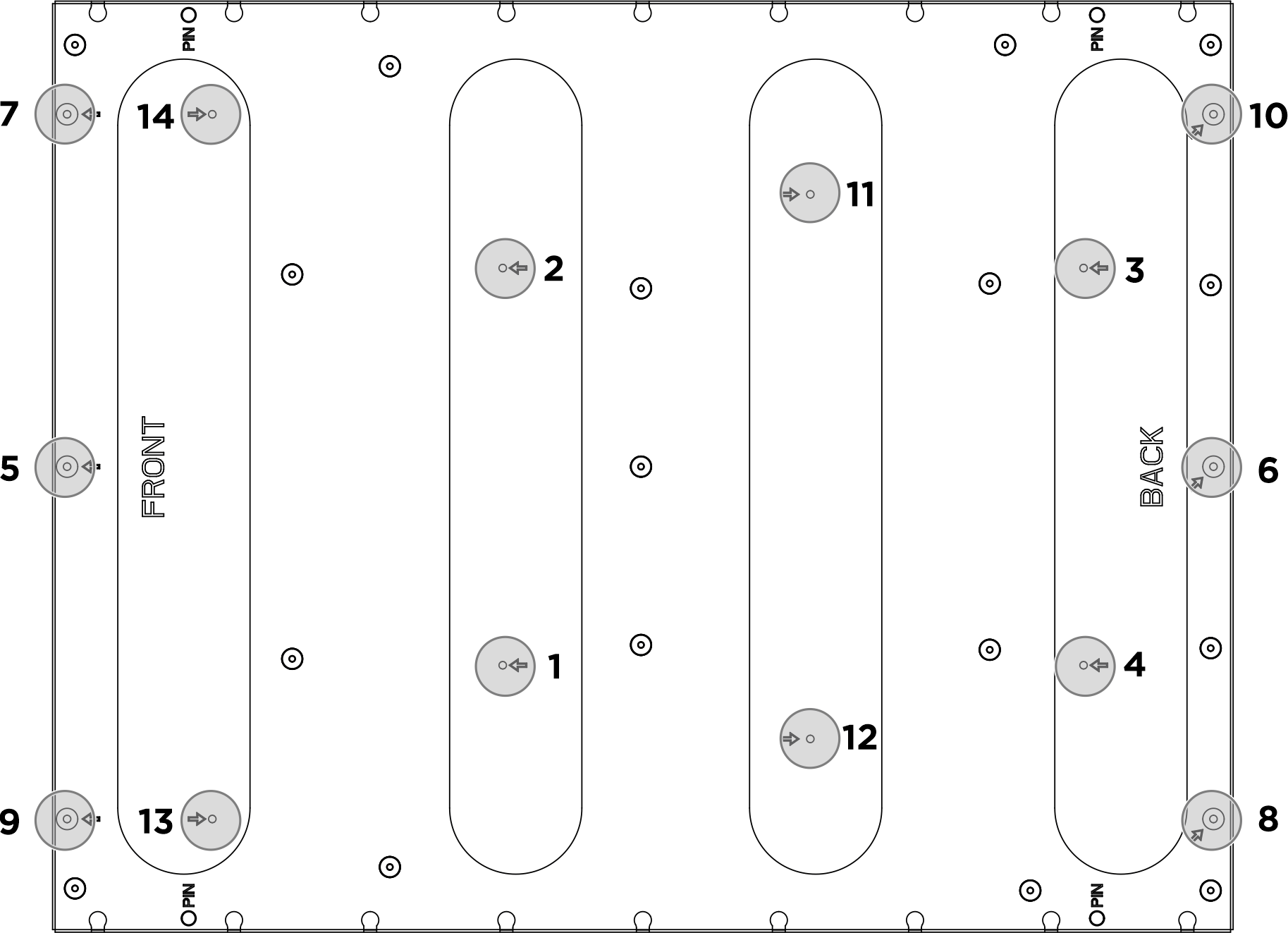

  2. 矢印でマークされた 14 個のねじ穴を見つけます。次に、以下の図に表示されている順序に従って、14 本のねじを締め、GPU 複合アダプター・プレートを固定します。
    図 2. ねじの締め付け順序
    Screw tightening sequence
  3. GPU 複合システムを取り付けます。構成に応じて、H100/H200 GPU 複合システムの取り付け または MI300X GPU 複合システムの取り付け を参照してください。
  4. 前面 PCIe スイッチ・ケーブル・ハーネスをひっくり返します。
    1. 前面 PCIe スイッチ・ケーブル・ハーネスをひっくり返し、4 個のガイド・ピンが 8U GPU シャトル上で正しくかみあっていることを確認します。
    2. 8U GPU シャトルの両側にある C とマークされた 10 個のねじ穴を見つけ、10 本のねじを締めて前面 PCIe スイッチ・ケーブル・ハーネスを固定します。
    図 3. 前面 PCIe スイッチ・ケーブル・ハーネスをひっくり返す
    Flipping over the 前面 PCIe スイッチ・ケーブル・ハーネス
  5. PCIe スイッチ・シャトルを取り付けます。
    1. 青色の 2 つのリリース・ラッチを押します。
    2. PCIe スイッチ・シャトルの両側にある 2 つのロック・ラッチを押します。
    3. 停止するまで、PCIe スイッチ・シャトルを 8U GPU シャトルに挿入します。
    4. 2 つのリリース・レバーを所定の位置にロックされるまで回転させます。
      図 4. PCIe スイッチ・シャトル の 8U GPU シャトルへの取り付け
      PCIe スイッチ・シャトル installation to 8U GPU シャトル

完了したら

  1. すべての GPU エアー・ダクトを再度取り付けます。構成に応じて、H100/H200 GPU エアー・ダクトの取り付け または MI300X GPU エアー・ダクトの取り付け を参照してください。
  2. すべての背面ファン制御ボード・アセンブリーを再度取り付けます。背面ファン制御ボード・アセンブリーの取り付け を参照してください。
  3. 必要に応じて、背面サポート・ブラケットを再び取り付けます。
    1. 背面サポート・ブラケットを図のように正しい向きで持ち、8U GPU シャトルにスライドさせます。
    2. 8U GPU シャトルの両側にある A のマークが付いている 4 つのねじ穴の位置を確認し、4 本のねじを締めて背面サポート・ブラケットを固定します。
    図 5. 背面サポート・ブラケットの取り付け
    Rear support bracket installation
  4. 電源複合システム を再度取り付けます。電源複合システムの取り付けを参照してください。
  5. ケーブル・カバーを再度取り付けます。ケーブル・カバーの取り付けを参照してください。
  6. 8U GPU シャトルを再度取り付けます。8U GPU シャトルの取り付けを参照してください。
  7. すべての 2.5 インチ ホット・スワップ・ドライブまたはドライブ・ベイ・フィラー (搭載されている場合) をドライブ・ベイに再度取り付けます。2.5 インチ ホット・スワップ・ドライブの取り付け
  8. すべての前面ファンを再度取り付けます。ホット・スワップ・ファン (前面と背面) の取り付けを参照してください。
  9. すべてのパワー・サプライ・ユニットを再取り付けします。ホット・スワップ・パワー・サプライ・ユニットの取り付けを参照してください。
  10. 部品交換を完了します。部品交換の完了を参照してください。
