安装 PCIe 转接件扩展器

按照本节中的说明安装 PCIe 转接件扩展器。

关于本任务

注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

  1. 将 PCIe 转接件扩展器与 PCIe 转接件上的四个螺钉孔对齐。
  2. 拧紧四颗螺钉以将 PCIe 转接件扩展器固定到 PCIe 转接卡。

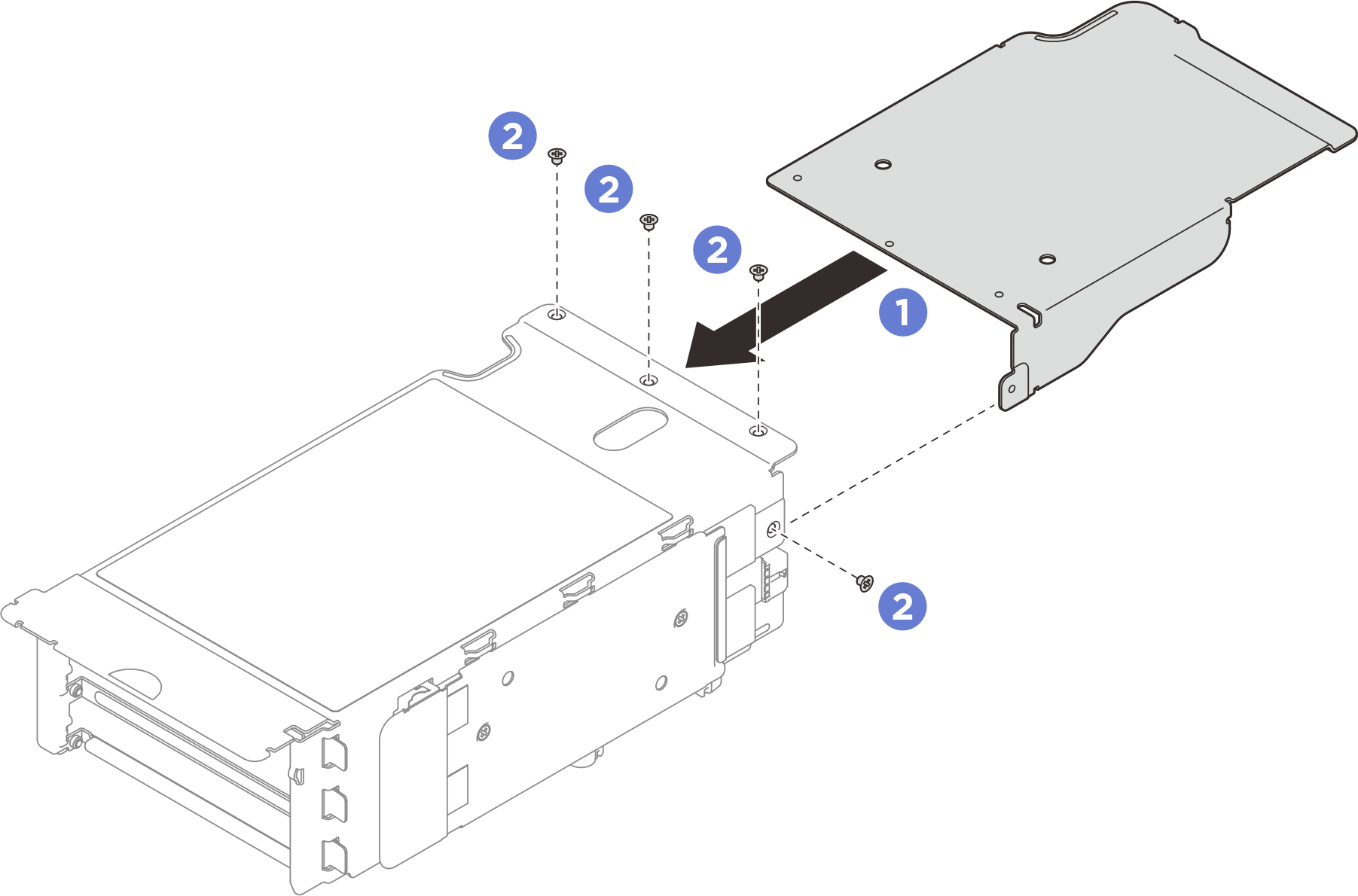

    图 1. 安装 PCIe 转接件扩展器
    PCIe riser extender installation

完成之后

  1. 装回 PCIe 适配器或 GPU 适配器。请参阅 安装 PCIe 适配器 或 安装 GPU 适配器。
  2. 装回 PCIe FHFL 转接卡。请参阅安装 PCIe 转接件。
  3. 装回后顶盖。请参阅安装后顶盖。
  4. 装回前顶盖。请参阅安装前顶盖。
  5. 完成部件更换。请参阅完成部件更换。
