Installazione di un'estensione della scheda verticale PCIe
Seguire le istruzioni riportate in questa sezione per installare l'estensione di una scheda verticale PCIe.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
Allineare l'estensione della scheda verticale PCIe ai quattro fori per viti sulla scheda verticale PCIe.

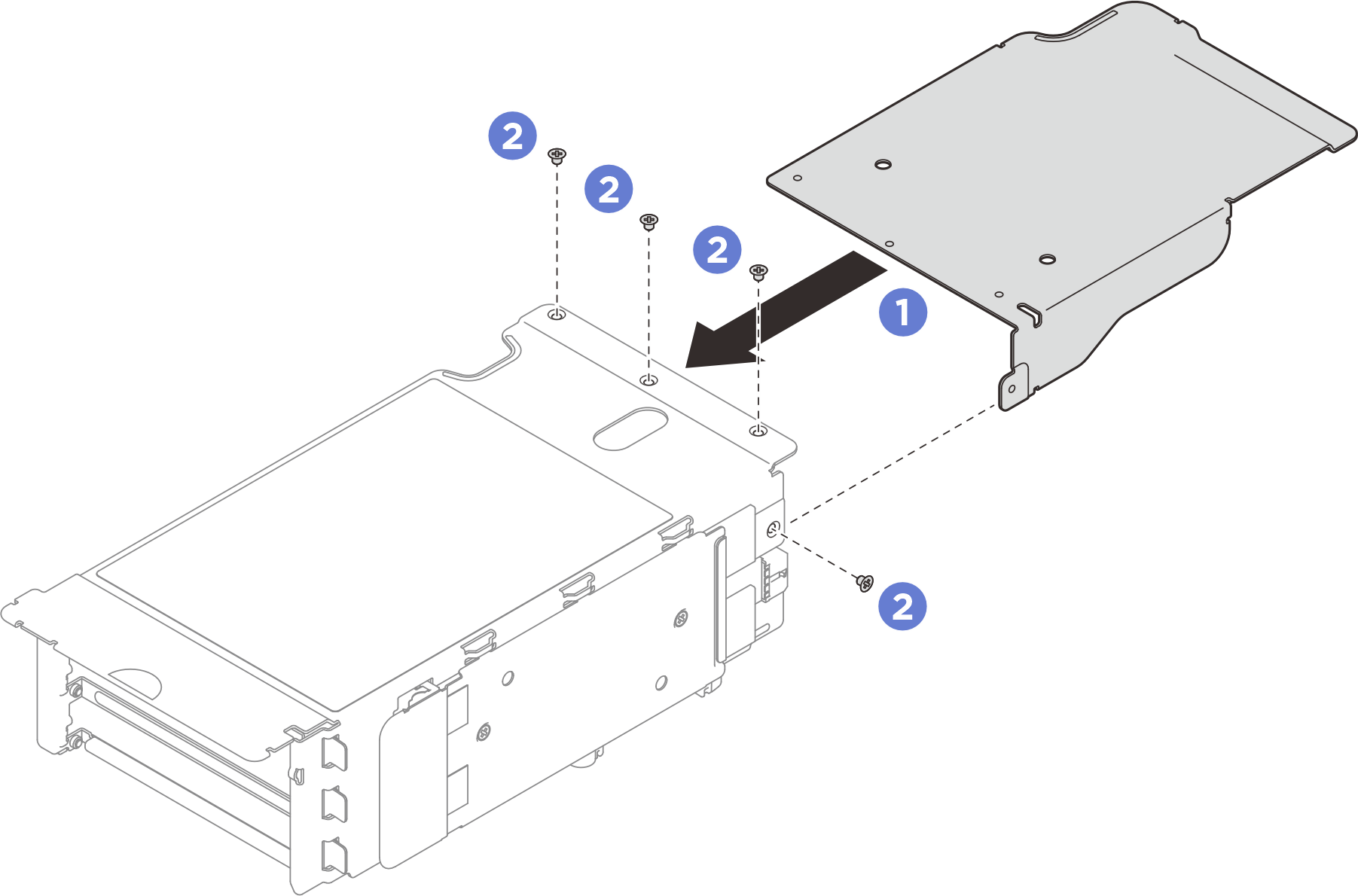

Stringere le quattro viti per fissare l'estensione della scheda verticale PCIe alla scheda verticale PCIe.Figura 1. Installazione dell'estensione della scheda verticale PCIe
Dopo aver terminato
- Reinstallare gli adattatori PCIe o GPU. Vedere Installazione di un adattatore PCIe o Installazione di un adattatore GPU.
- Reinstallare la scheda verticale FHFL PCIe. Vedere Installazione di una scheda verticale PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
