Installation d’une extension de carte mezzanine PCIe
Suivez les instructions de la présente section pour installer une extension de carte mezzanine PCIe.
À propos de cette tâche
Avertissement
- Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
- Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
Procédure
Alignez l’extension de la carte mezzanine PCIe sur les quatre trous de vis de la carte mezzanine PCIe.

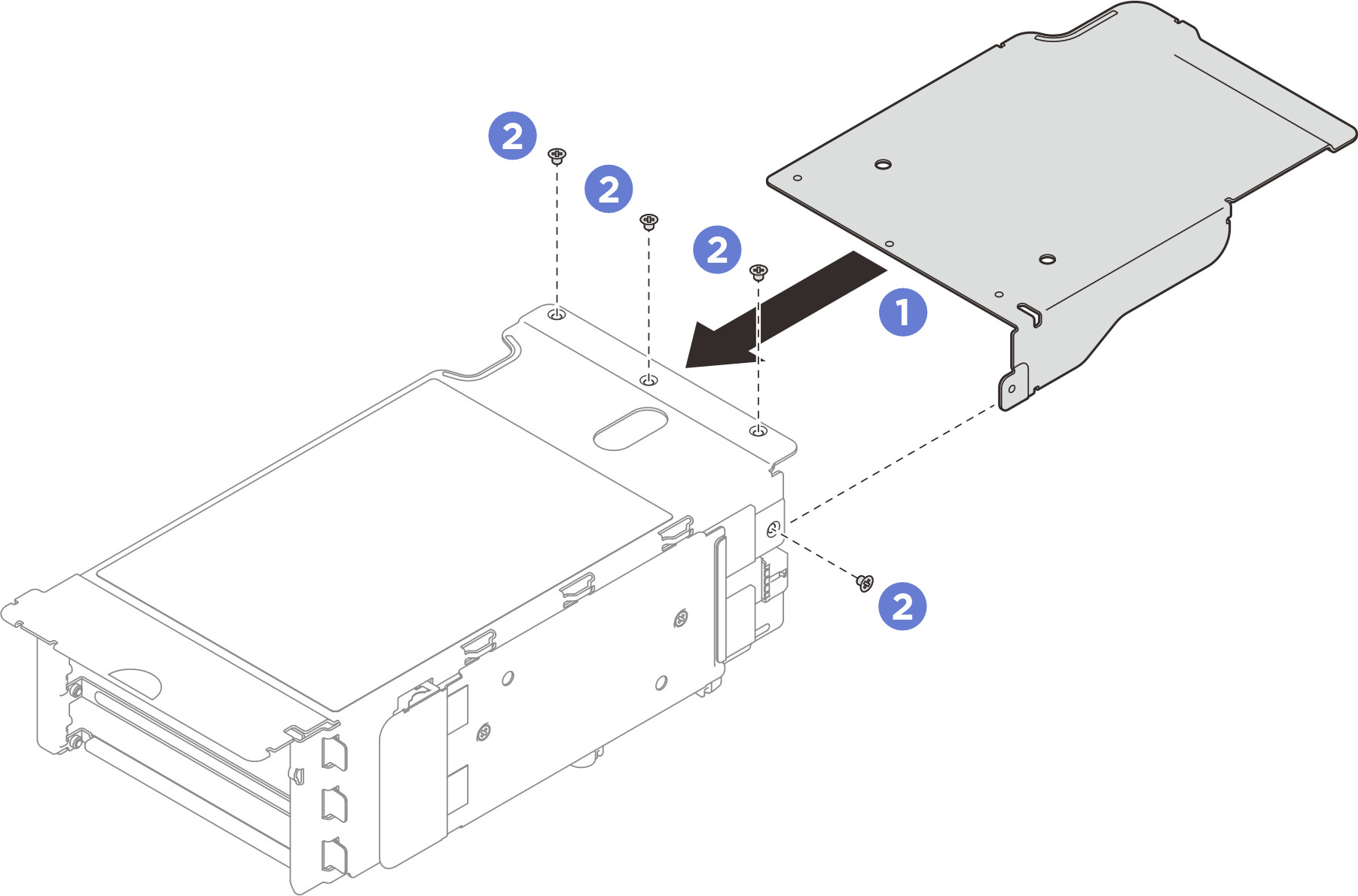

Serrez les quatre vis pour fixer l’extension de la carte mezzanine PCIe à la carte mezzanine PCIe.Figure 1. Installation de l’extension de la carte mezzanine PCIe
Après avoir terminé
- Réinstallez les adaptateurs PCIe ou les adaptateurs GPU. Voir Installation d’un adaptateur PCIe ou Installation d'un adaptateur GPU.
- Réinstallez la carte mezzanine PCIe FHFL. Voir Installation d’une carte mezzanine PCIe.
- Réinstallez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
- Réinstallez le carter supérieur avant. Voir Installation du carter supérieur avant.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
Vidéo de démonstration
