Instalación de un ampliador de expansión de PCIe
Siga las instrucciones que aparecen en esta sección para instalar un ampliador de expansión PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
Alinee el ampliador de expansión PCIe con los cuatro orificios de los tornillos en la expansión PCIe.

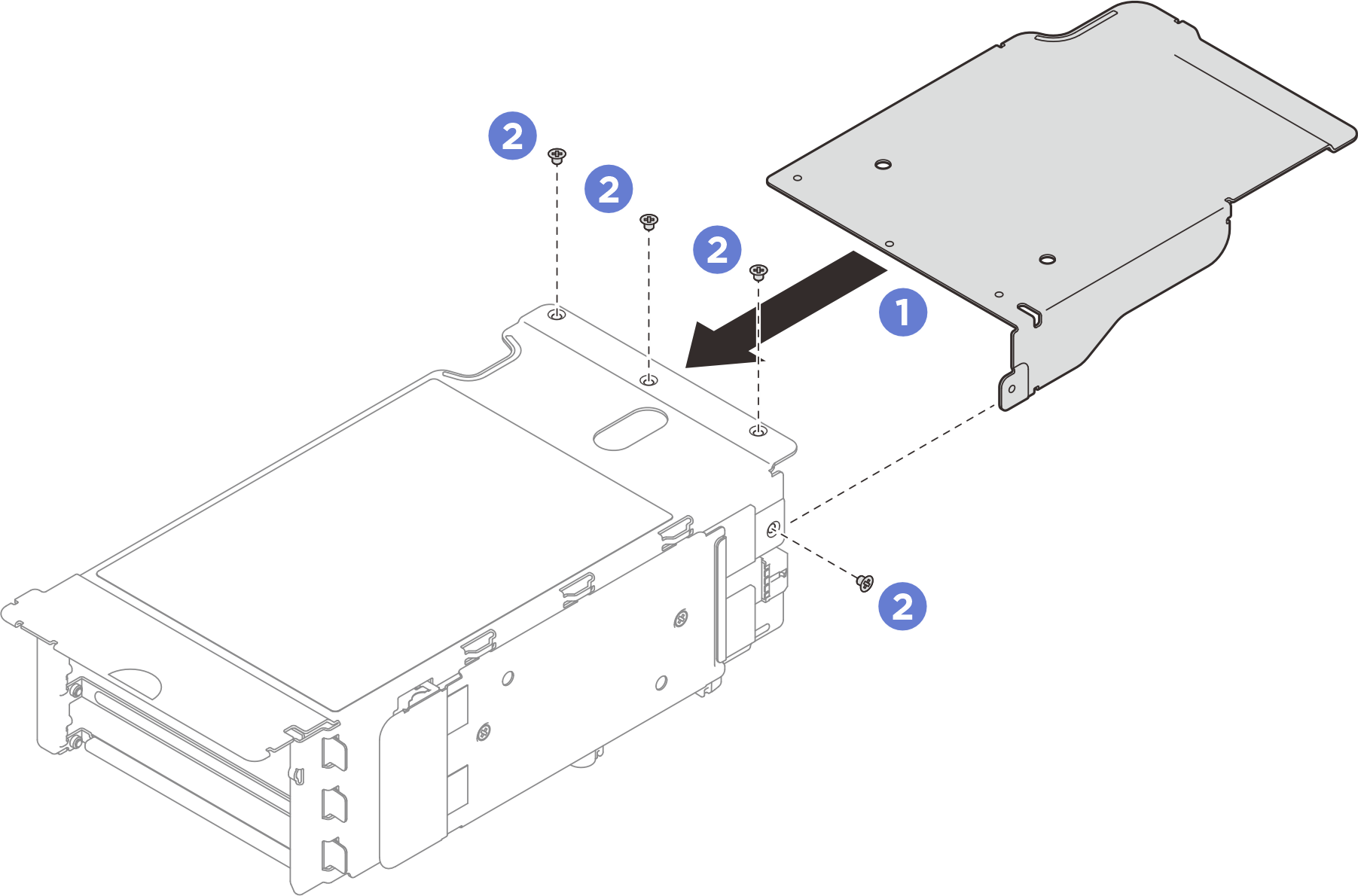

Apriete los cuatro tornillos para fijar el ampliador de expansión PCIe con la expansión PCIe.Figura 1. Instalación del ampliador de expansión PCIe
Después de finalizar
- Vuelva a instalar los adaptadores PCIe o los adaptadores de GPU. Consulte Instalación de un adaptador PCIe o Instalación de un adaptador GPU.
- Vuelva a instalar la expansión PCIe de FHFL. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
