安裝 PCIe 擴充卡延伸器

請依照本節中的指示安裝 PCIe 擴充卡延伸器。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

  1. 將 PCIe 擴充卡延伸器對齊 PCIe 擴充卡上的四個螺絲孔。
  2. 鎖緊四顆螺絲，將 PCIe 擴充卡擴充器固定到 PCIe 擴充卡。

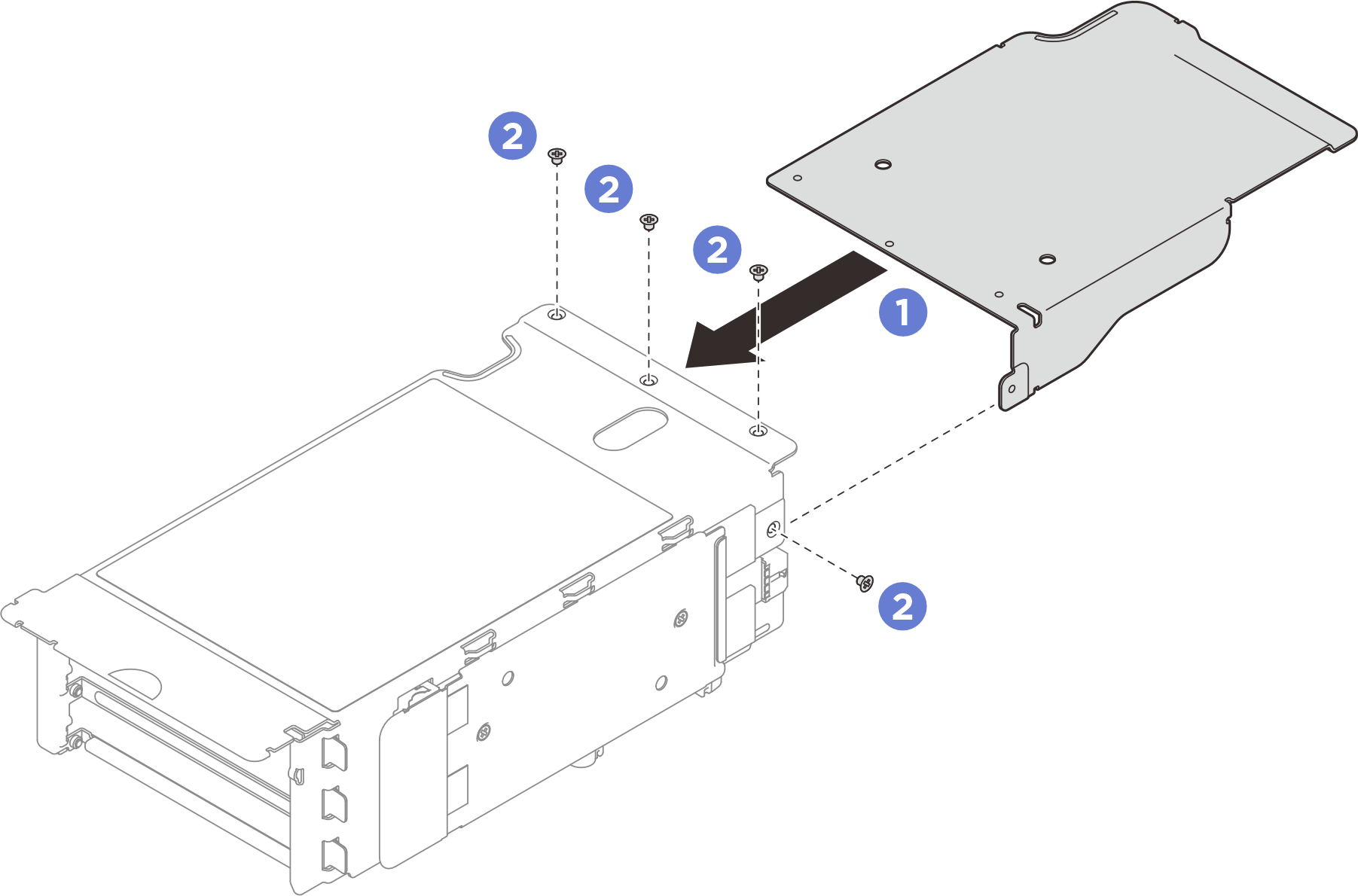

    圖 1. 安裝 PCIe 擴充卡延伸器
    PCIe riser extender installation

在您完成之後

  1. 重新安裝 PCIe 配接卡或 GPU 配接卡。請參閱 安裝 PCIe 配接卡 或 安裝 GPU 配接卡。
  2. 重新安裝 PCIe FHFL 擴充卡。請參閱安裝 PCIe 擴充卡。
  3. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  4. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  5. 完成零件更換。請參閱完成零件更換。

示範影片

觀看 YouTube 上的程序
