Instalación del kit de rieles en el bastidor (chasis de bahía de 2,5 pulgadas)

Siga las instrucciones de esta sección para instalar el kit de rieles en el bastidor.

Nota

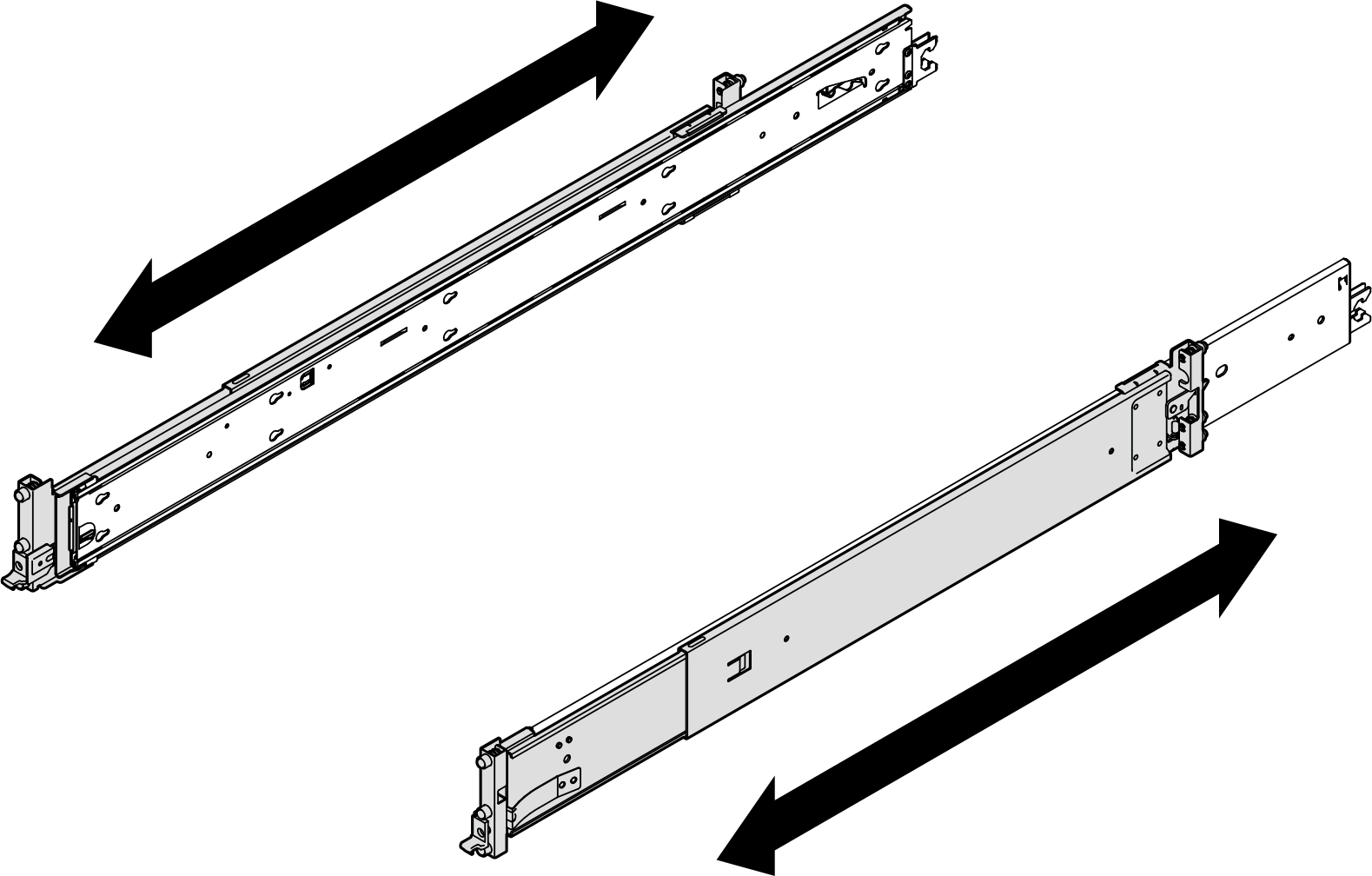

  • Los rieles son extensibles, como se muestra en la siguiente ilustración.

  • Instale el riel en el bastidor, comenzando desde la parte posterior y continuando hacia la parte frontal.

  • Asegúrese de que el riel se haya acortado a la posición más corta.

  • Las patillas de montaje del riel ocupan un espacio de hasta 2U. Siga el marcado de espacio en U en el bastidor cuando se instale el kit de rieles.

Procedimiento

  1. Instale las patillas de montaje posteriores en el bastidor.
    Nota
    Hay dos rieles, el riel izquierdo (marcado con L) y el riel derecho (marcado con R). Asegúrese de instalar cada riel en el lado correspondiente del bastidor.
    Posterior (riel izquierdo)

    Bastidor de orificio cuadrado
    Bastidor de orificio redondo

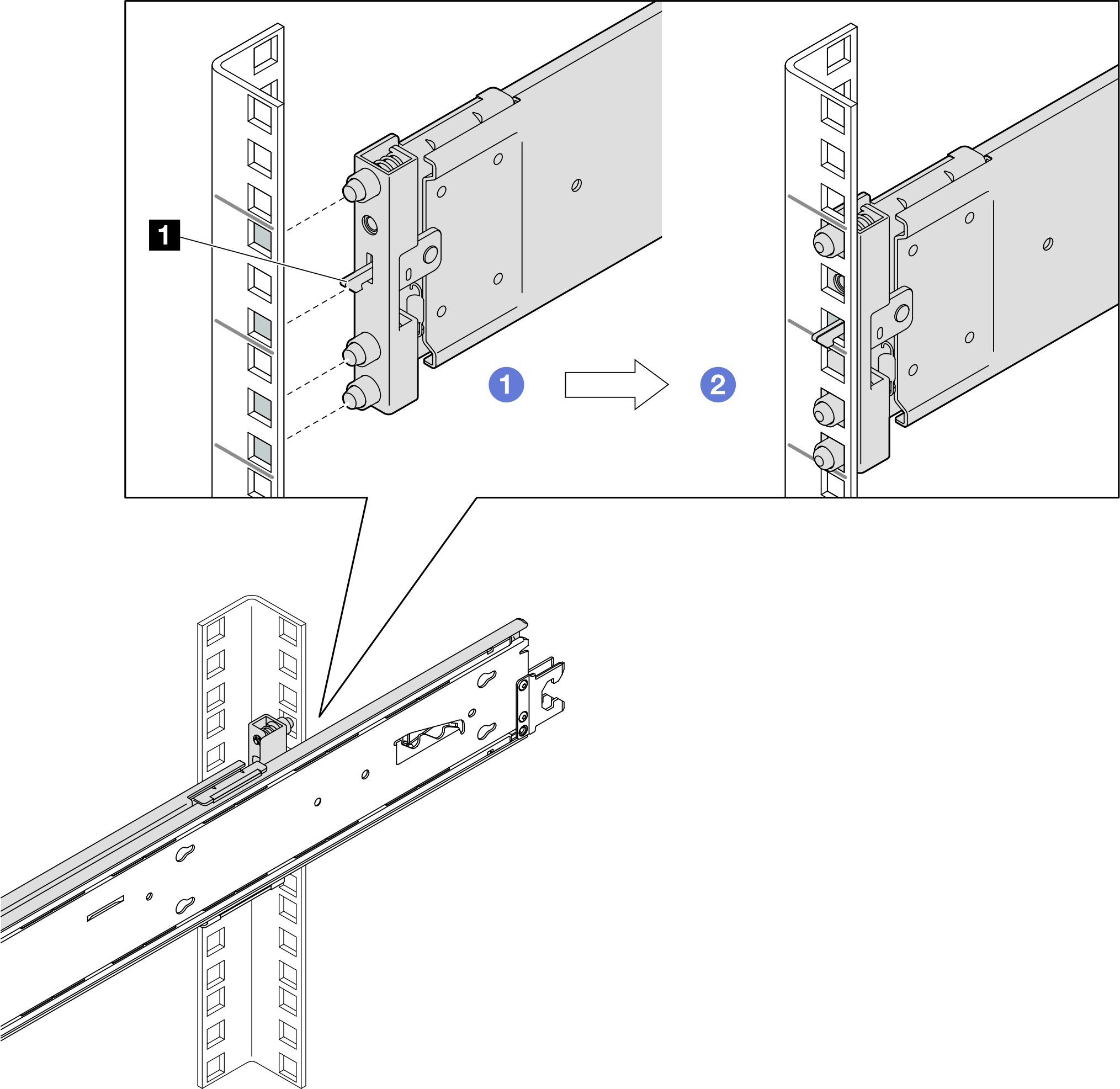

    • Alinee las patillas de montaje y el pestillo de enganche 1 con las bridas del bastidor.
    • Inserte el riel hasta que el pestillo encaje en su lugar.
  2. Instale las patillas de montaje frontales en el bastidor.
    Frontal (riel izquierdo)

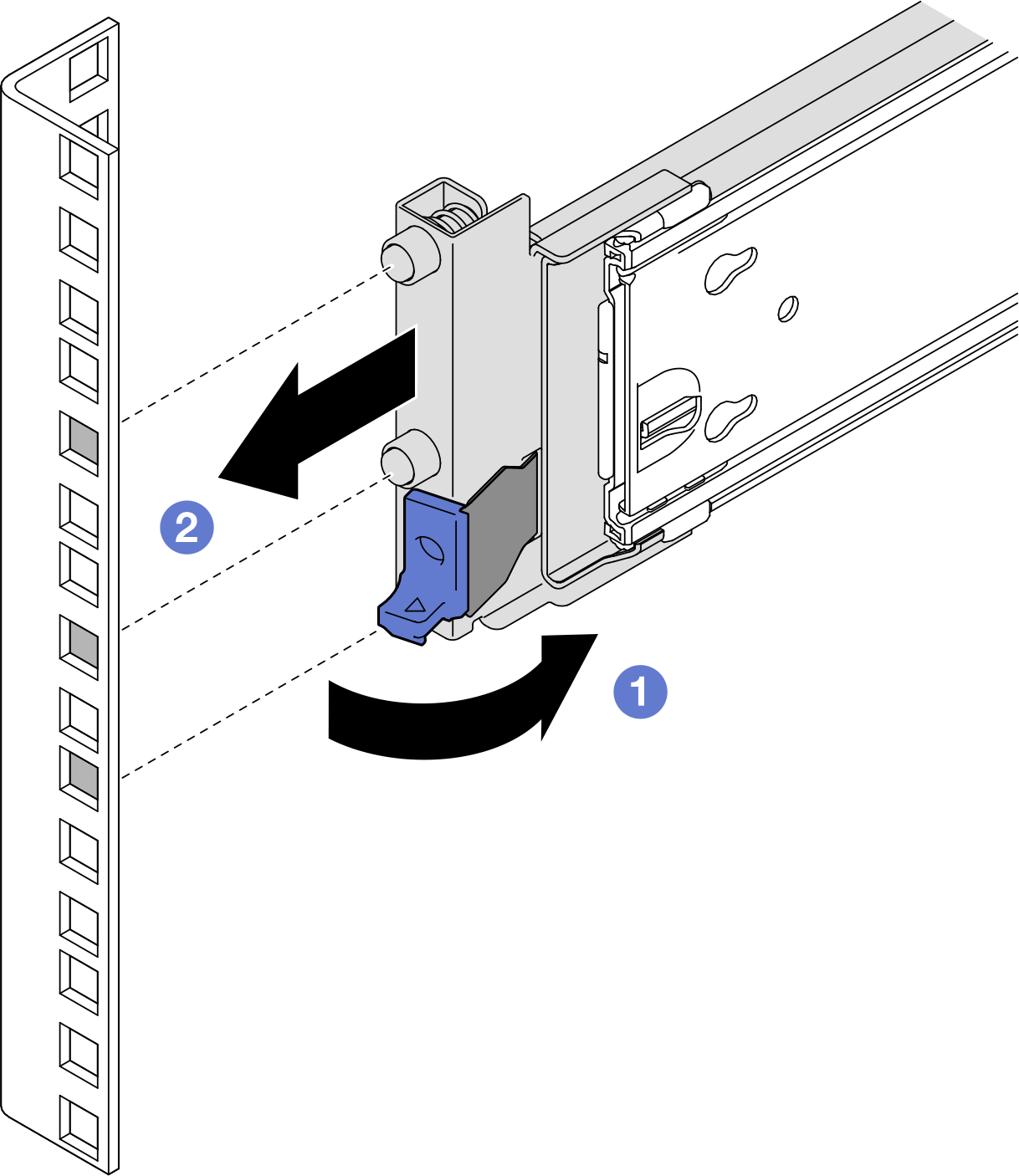

    • Gire y mantenga presionado el pestillo.
    • Alinee las patillas de montaje con las brindas de montaje y tire del riel hacia delante.

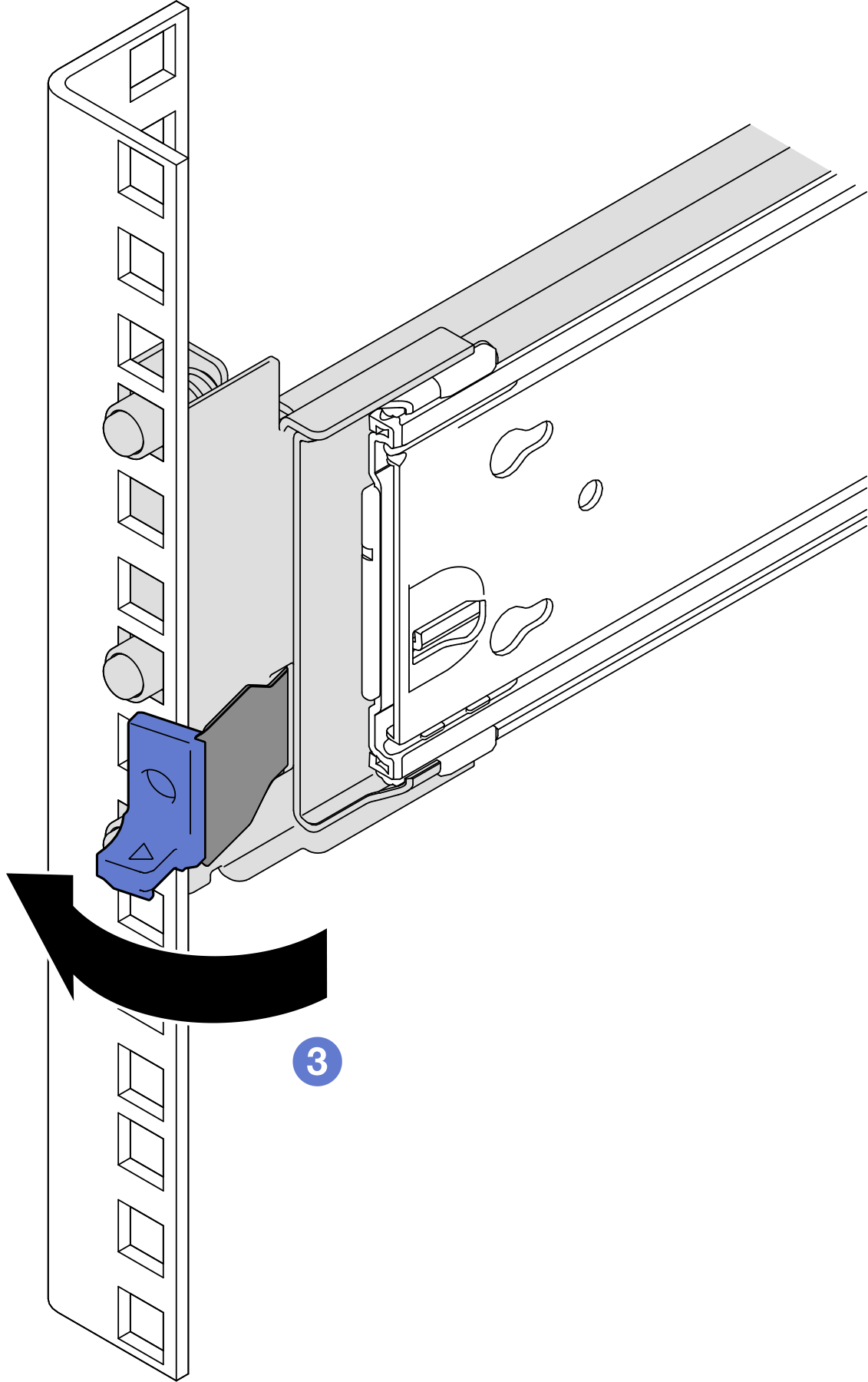

    • Suelte el pestillo para fijar el riel al bastidor.
  3. Asegúrese de que el riel está bien enganchado a los orificios de la brida y deslice los rieles hacia atrás y adelante para asegurarse de que el riel no se salga.
    Importante
    Asegúrese de que ambos extremos del riel estén asentados en la misma altura.

  4. Repita los dos pasos anteriores en el otro riel.
