レール・キットをラックに取り付ける (2.5 インチ ベイ・シャーシ)
このセクションの手順に従って、ラックにレール・キットを取り付けます。
注

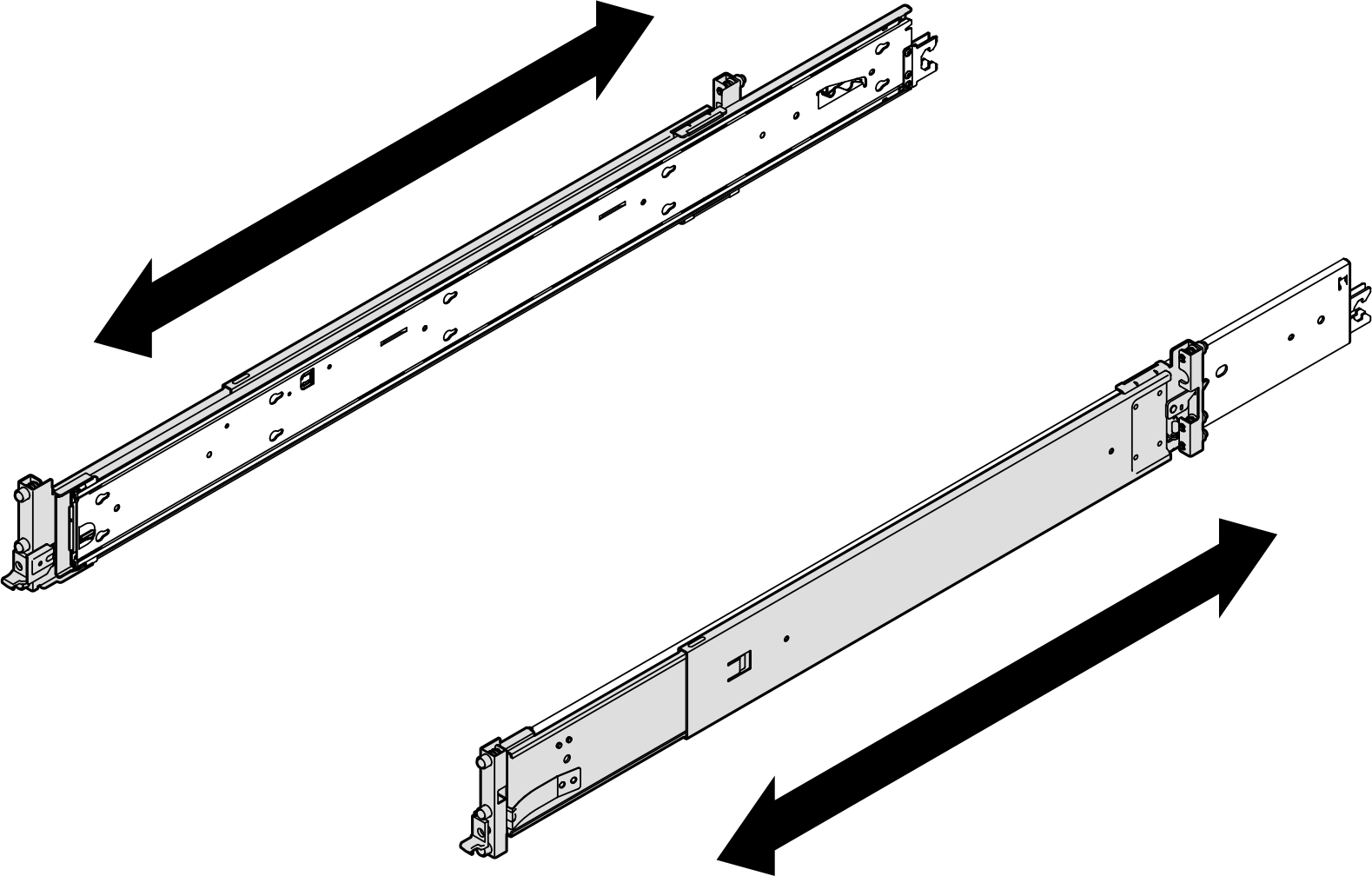

- レールは次の図に示すように伸ばすことができます。
レールをラックに取り付けます。最初は背面から、しだいに前面へと進みます。
レールが最も短いポジションに収まっていることを確認します。
レール・マウント・ピンは 2U スペースを占有します。レール・キットを取り付けるときは、ラックの U スペース・マーキングに従ってください。
手順
- 後部取り付けピンをラックに取り付けます。注左側のレール (L とマークされている) と右側のレール (R とマークされている) の 2 本のレールがあります。各レールは、必ずラックの対応する側に取り付けてください。
後部 (左側のレール)
正方形の穴のラック 円形の穴のラック

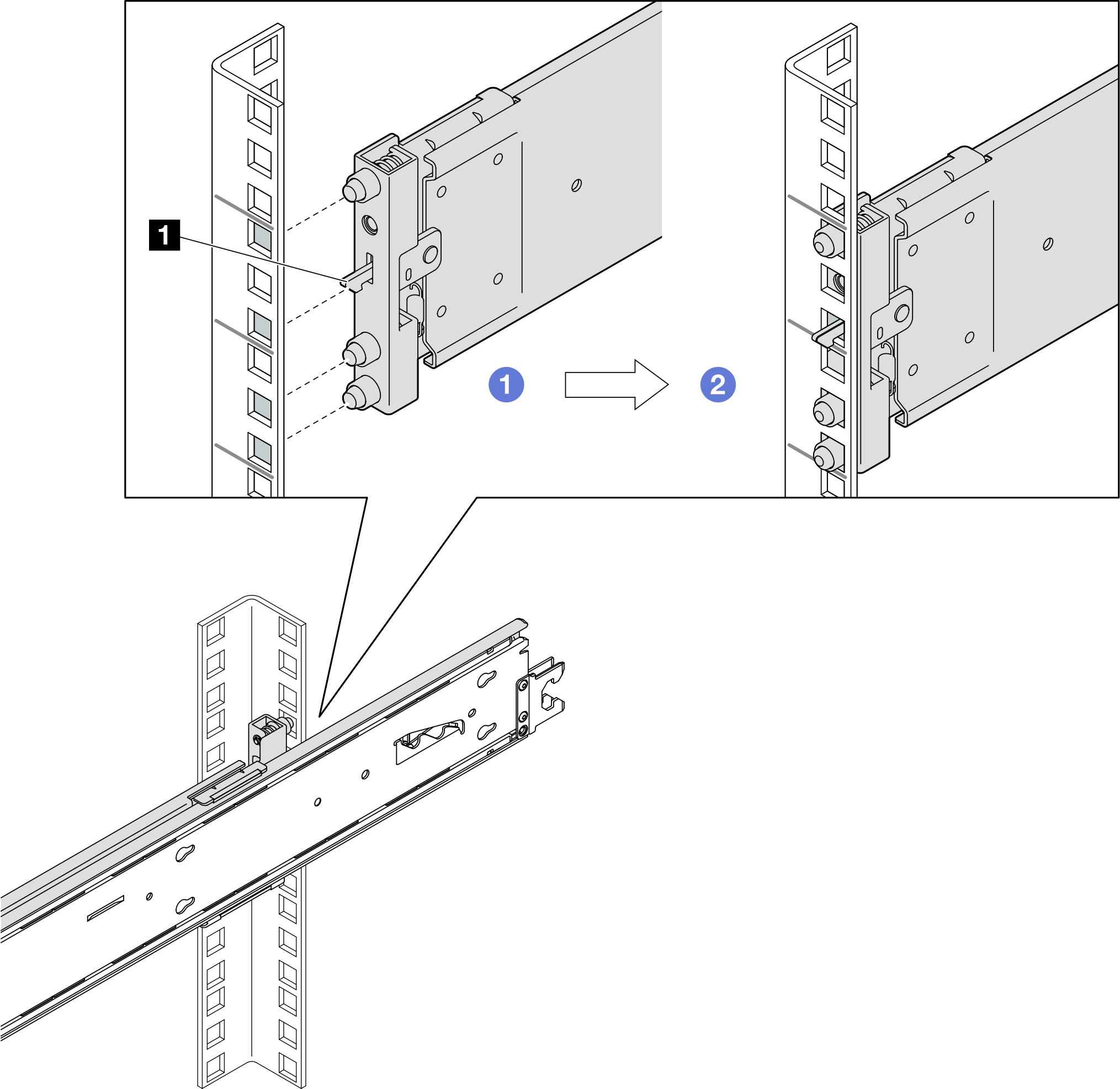

取り付けピンとフック・ラッチ 1 をラック・フランジに位置合わせします。
カチッと音がして所定の位置に収まるまで、ラッチをレールに押し込みます。
- 前部の取り付けピンをラックに取り付けます。
前面 (左側のレール)

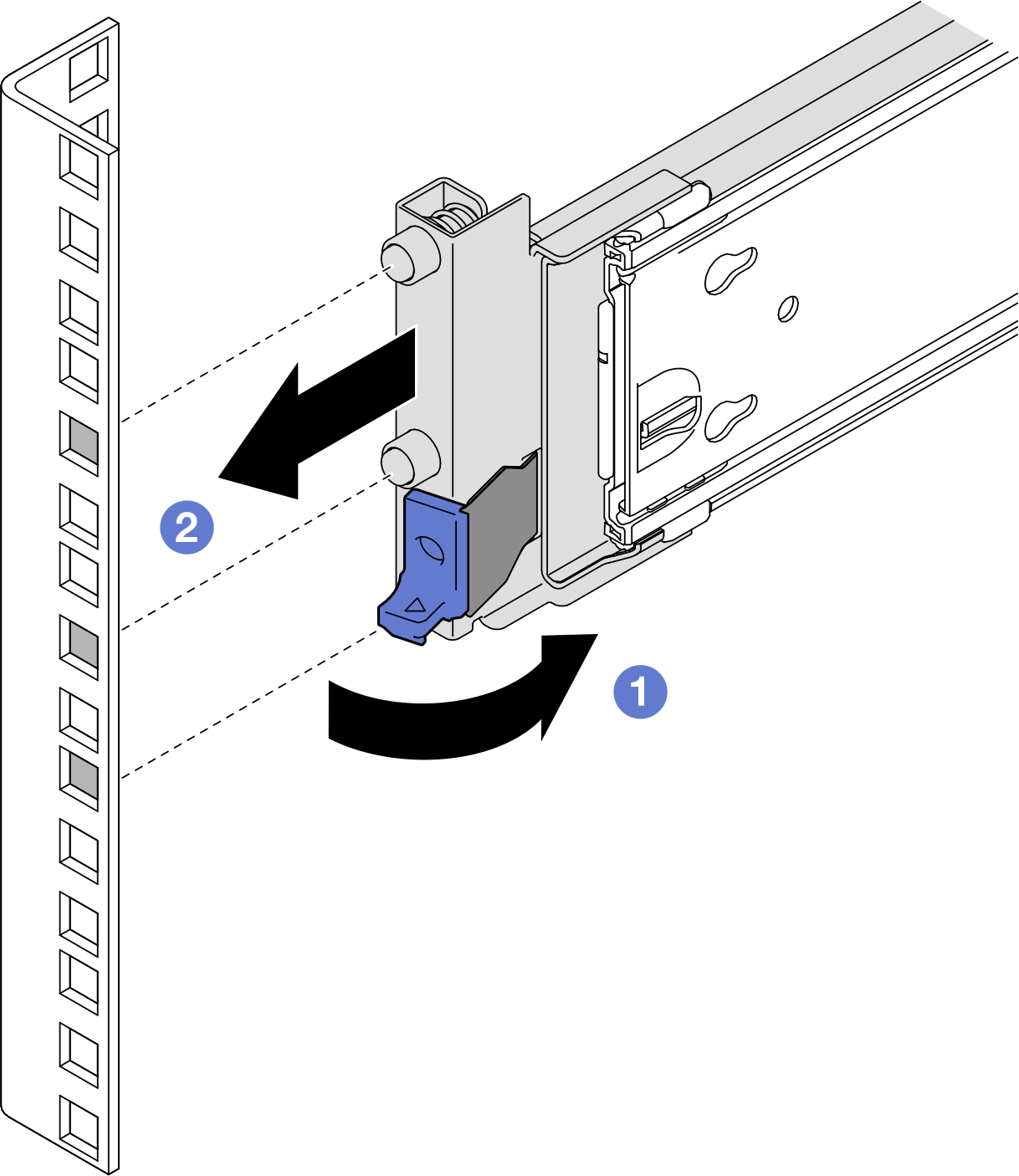

- ラッチを回転させて支えます。
- 取り付けピンを取り付けフランジに位置合わせし、レールを前に引き出します。

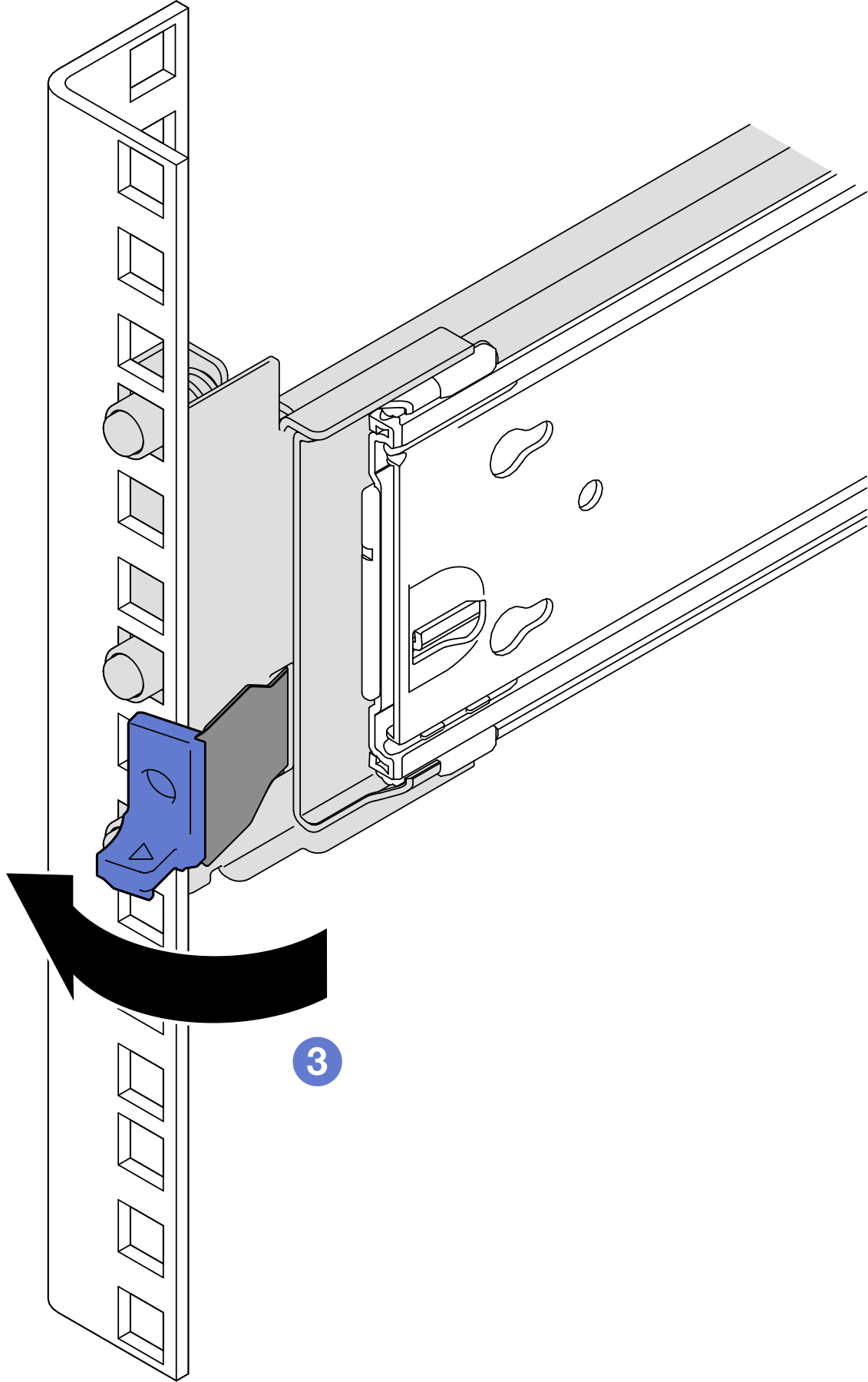

ラッチを解放してレールをラックに固定します。
- フックが引っかかっているか調べ、レールが飛び出さないように前後にスライドさせて、レールがフランジの穴にしっかりと固定されていることを確認します。重要レールの両端が同じ高さで固定されている必要があります。
