ラックからレールを取り付ける (E3.S ベイ・シャーシ)

ラックに E3.S スライド・レールを取り付けるには、このセクションの説明に従ってください。

手順

1. 後部取り付けピンをラックに取り付けます。
   注

   左側のレール (L とマークされている) と右側のレール (R とマークされている) の 2 本のレールがあります。各レールは、必ずラックの対応する側に取り付けてください。

   後部 (左側のレール)
   	正方形の穴のラック

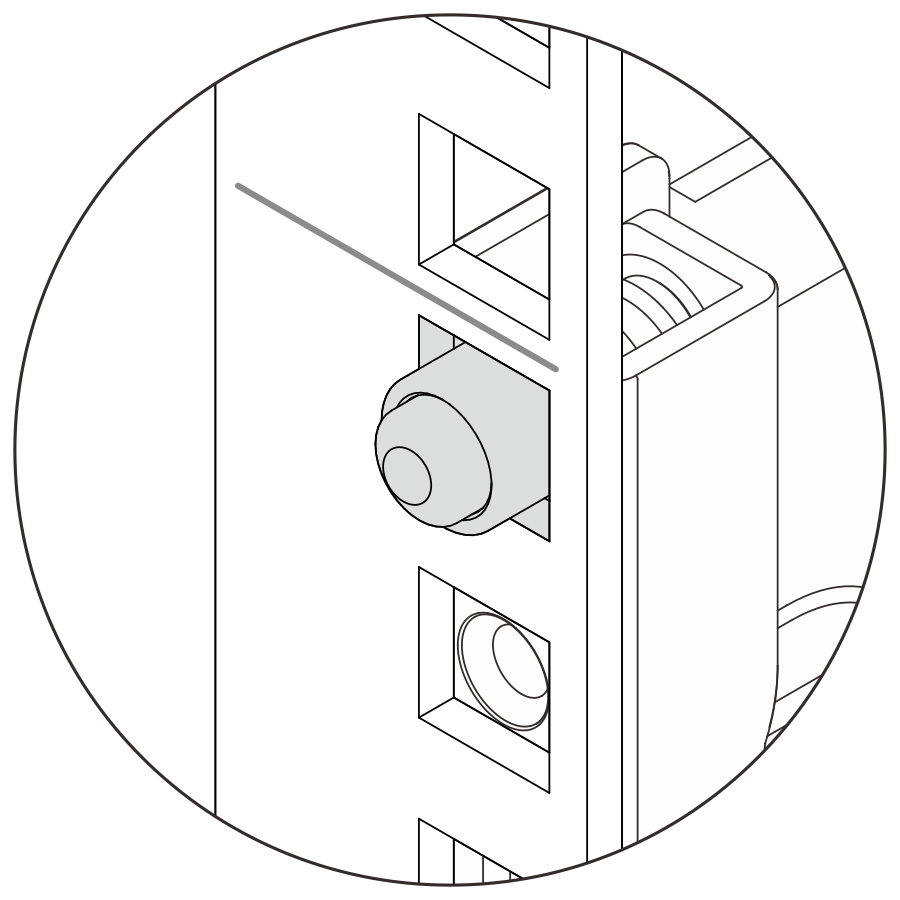

   	円形の穴のラック

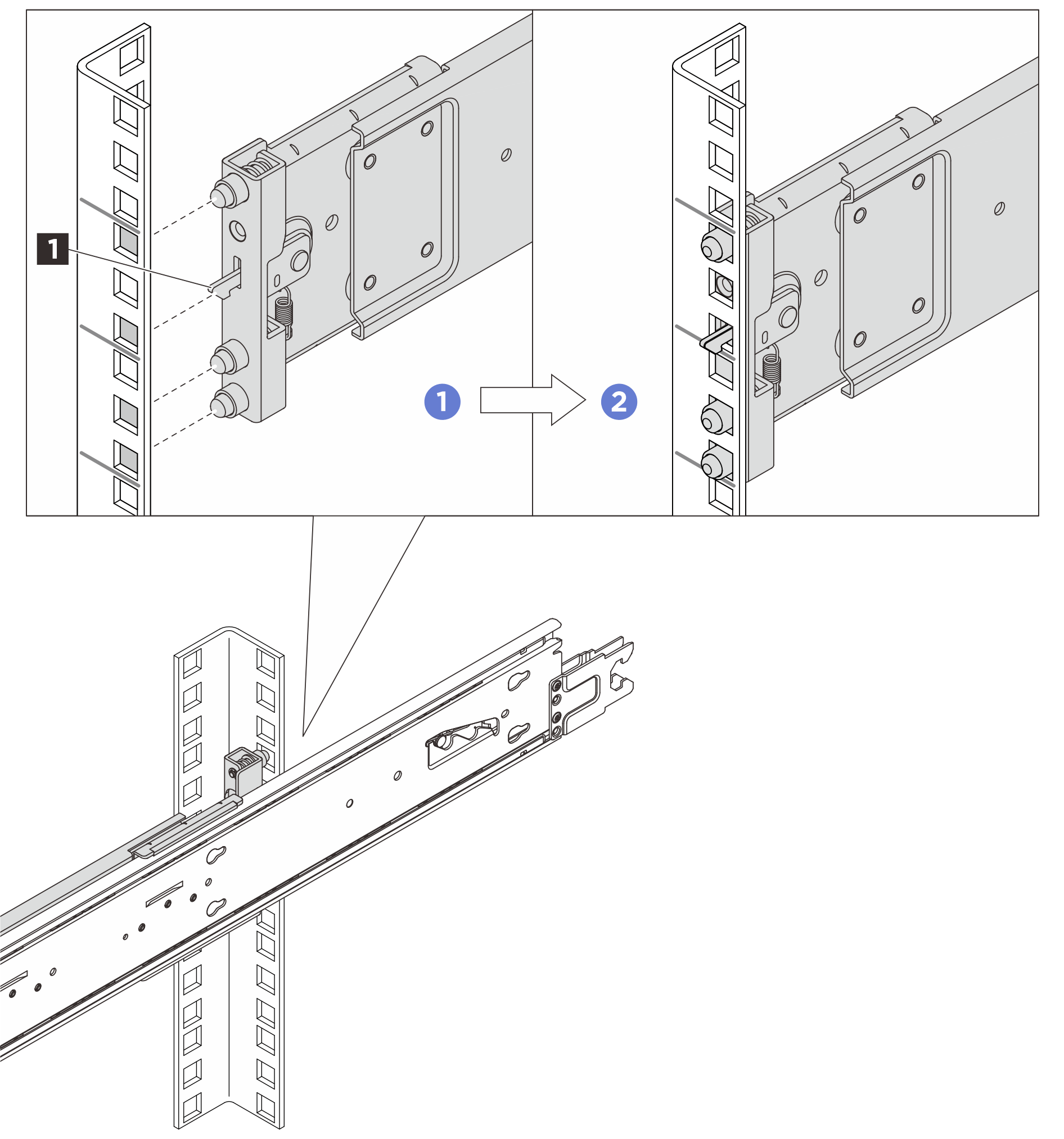

   取り付けピンとフック・ラッチ 1 をラック・フランジに位置合わせします。 カチッと音がして所定の位置に収まるまで、ラッチをレールに押し込みます。

2. 前部の取り付けピンをラックに取り付けます。

   前面 (左側のレール)

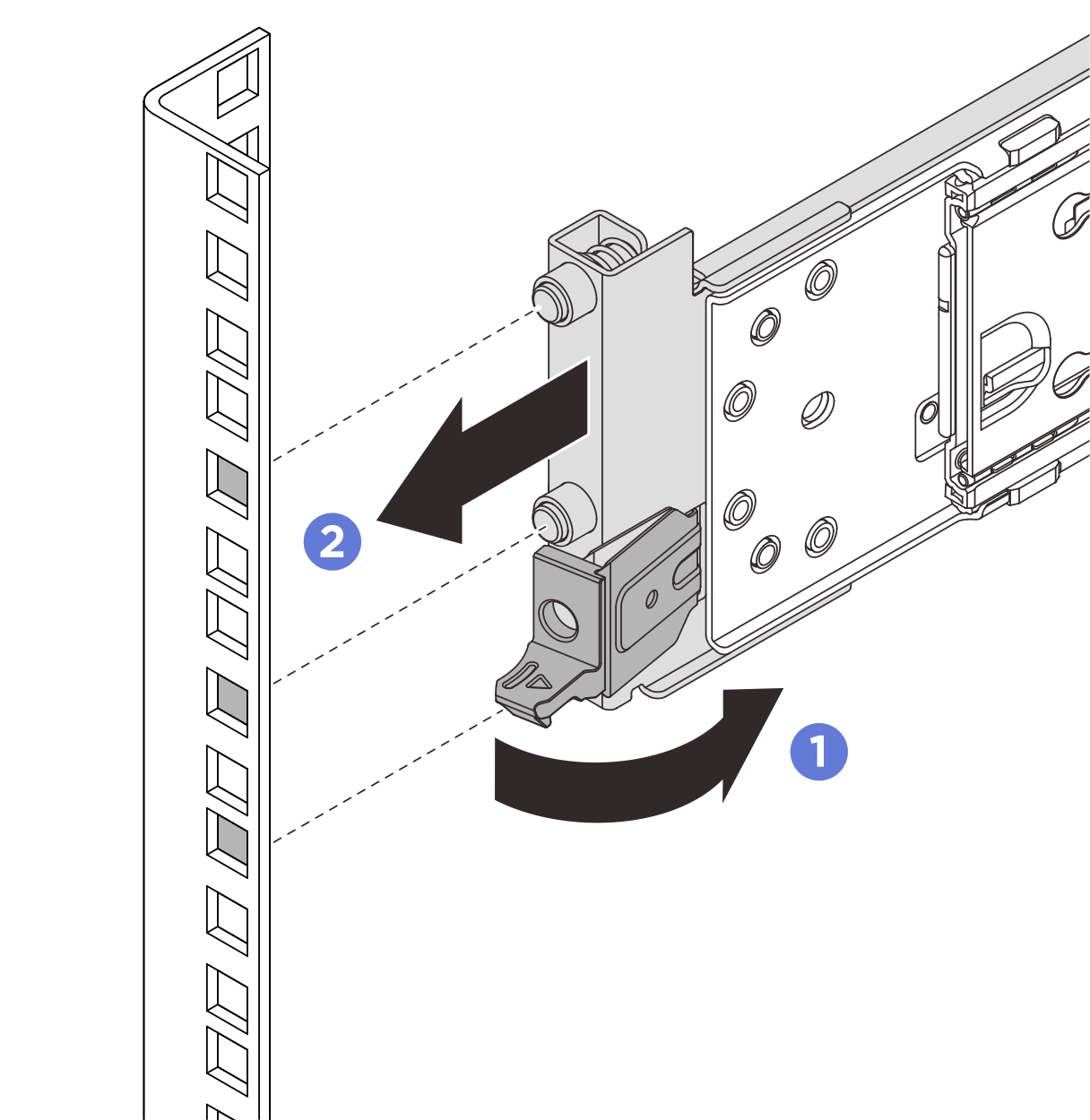

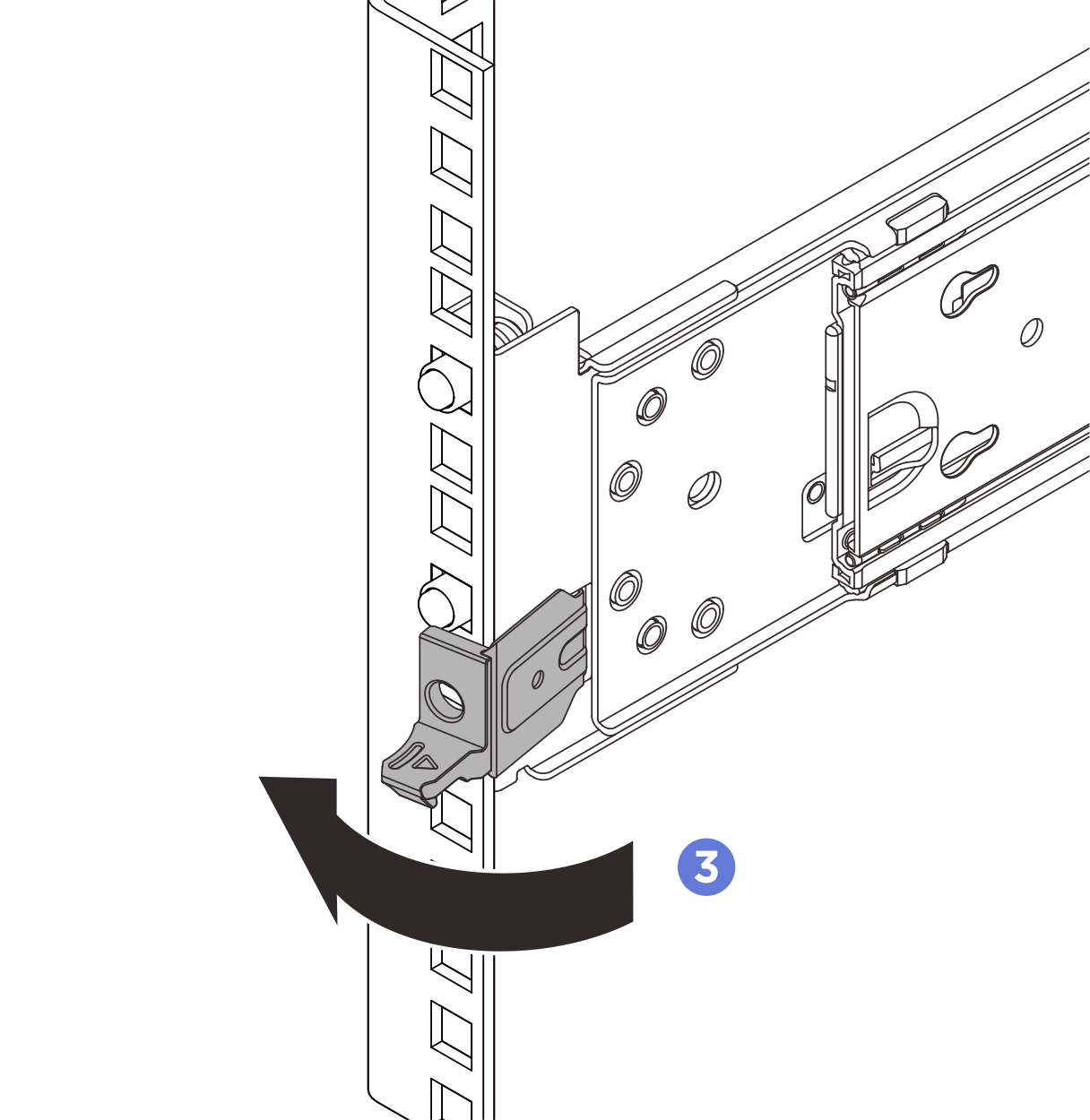

   ラッチを回転させて支えます。 取り付けピンを取り付けフランジに位置合わせし、レールを前に引き出します。 ラッチを解放してレールをラックに固定します。

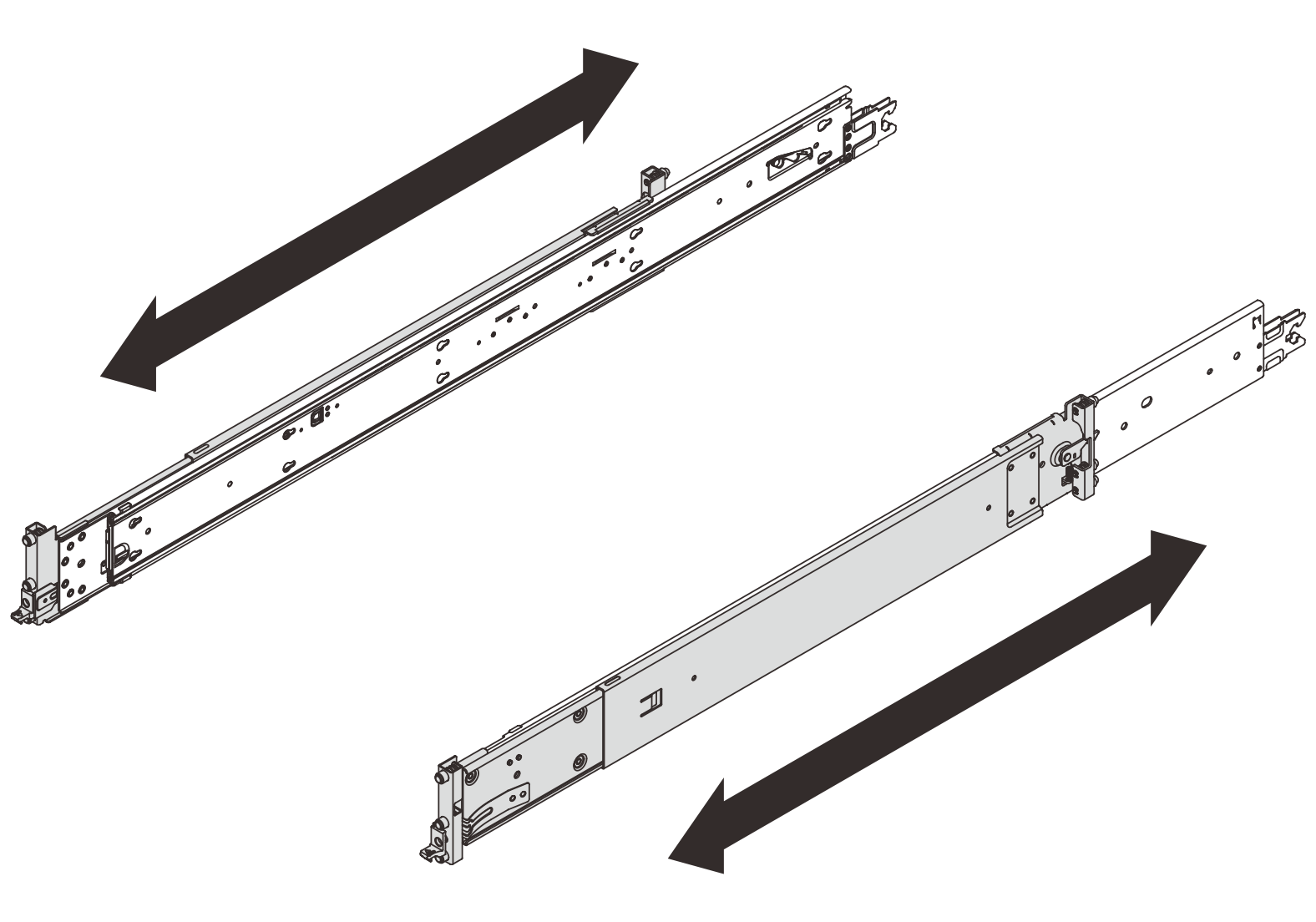

3. フックが引っかかっているか調べ、レールが飛び出さないように前後にスライドさせて、レールがフランジの穴にしっかりと固定されていることを確認します。
   重要

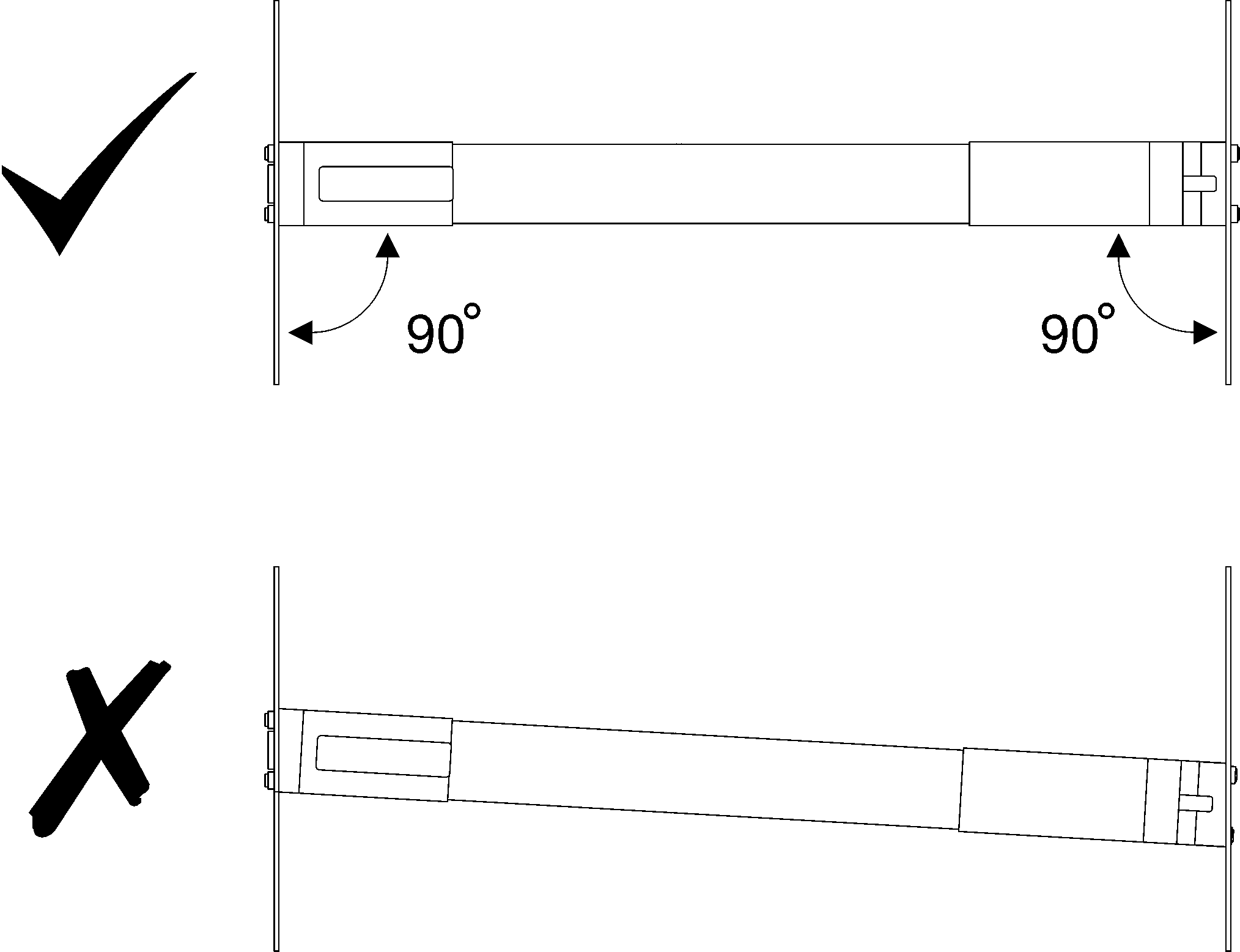

   レールの両端が同じ高さで固定されている必要があります。


4. 他のレールについても前の 2 つの手順を繰り返します。
