Installazione delle guide nel rack (chassis con vani E3.S)

Seguire le istruzioni riportate in questa sezione per installare la guida di scorrimento E3.S nel rack.

Nota

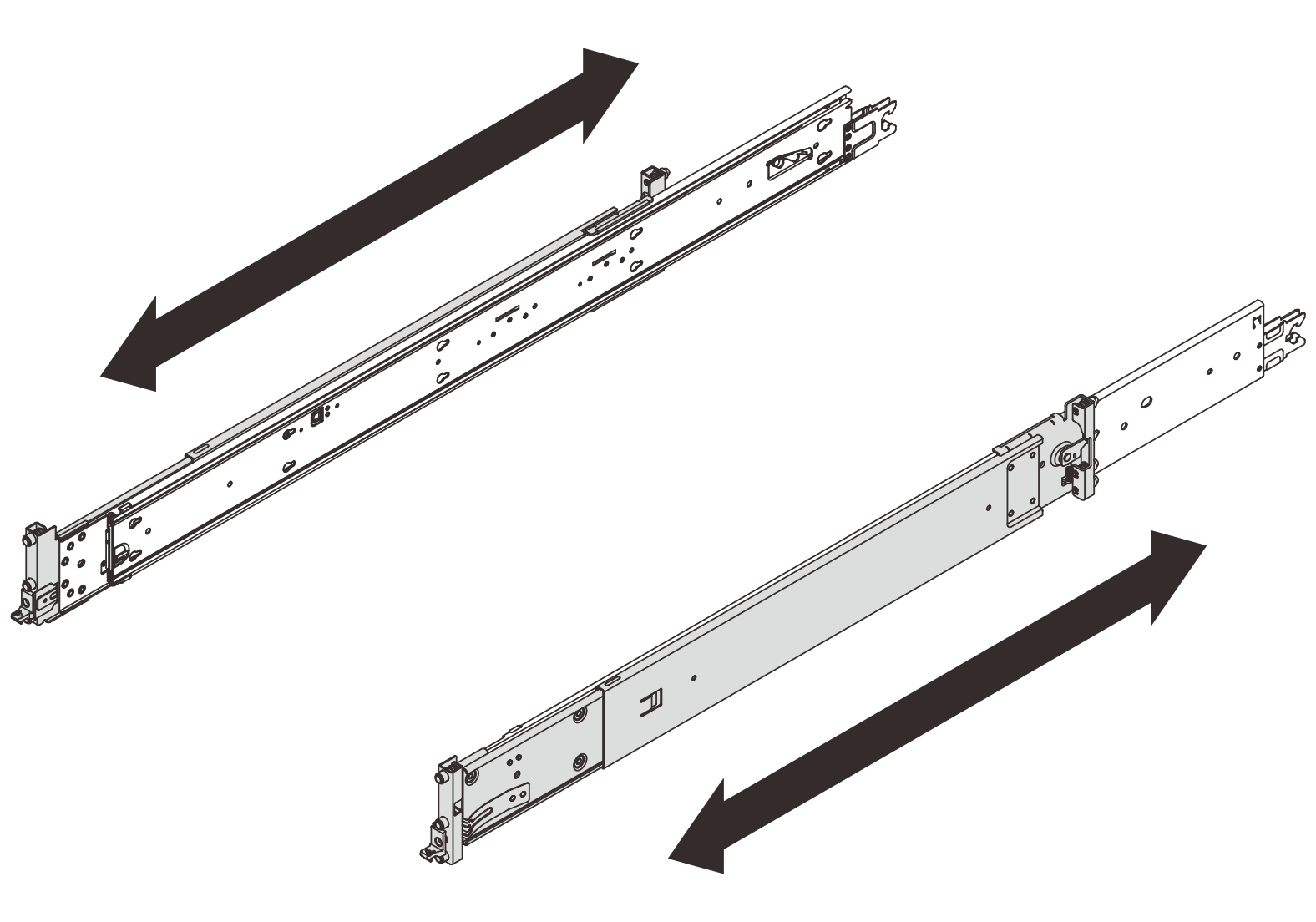

  • Le guide sono estendibili, come mostrato nella seguente figura.

  • Installare la guida nel rack, iniziando dalla parte posteriore e proseguendo con la parte anteriore.

  • Accertarsi che la guida si trovi nella posizione più corta.

  • I piedini di montaggio della guida occupano lo spazio 2U. Seguire l'indicazione dello spazio U sul rack quando si installa il kit per la guida.

Procedura

  1. Installare i piedini di montaggio posteriori nel rack.
    Nota
    Sono disponibili due guide di scorrimento, una sinistra (contrassegnata con la lettera L) e una destra (contrassegnata con la lettera R). Assicurarsi di installare ciascuna guida sul lato corrispondente del rack.

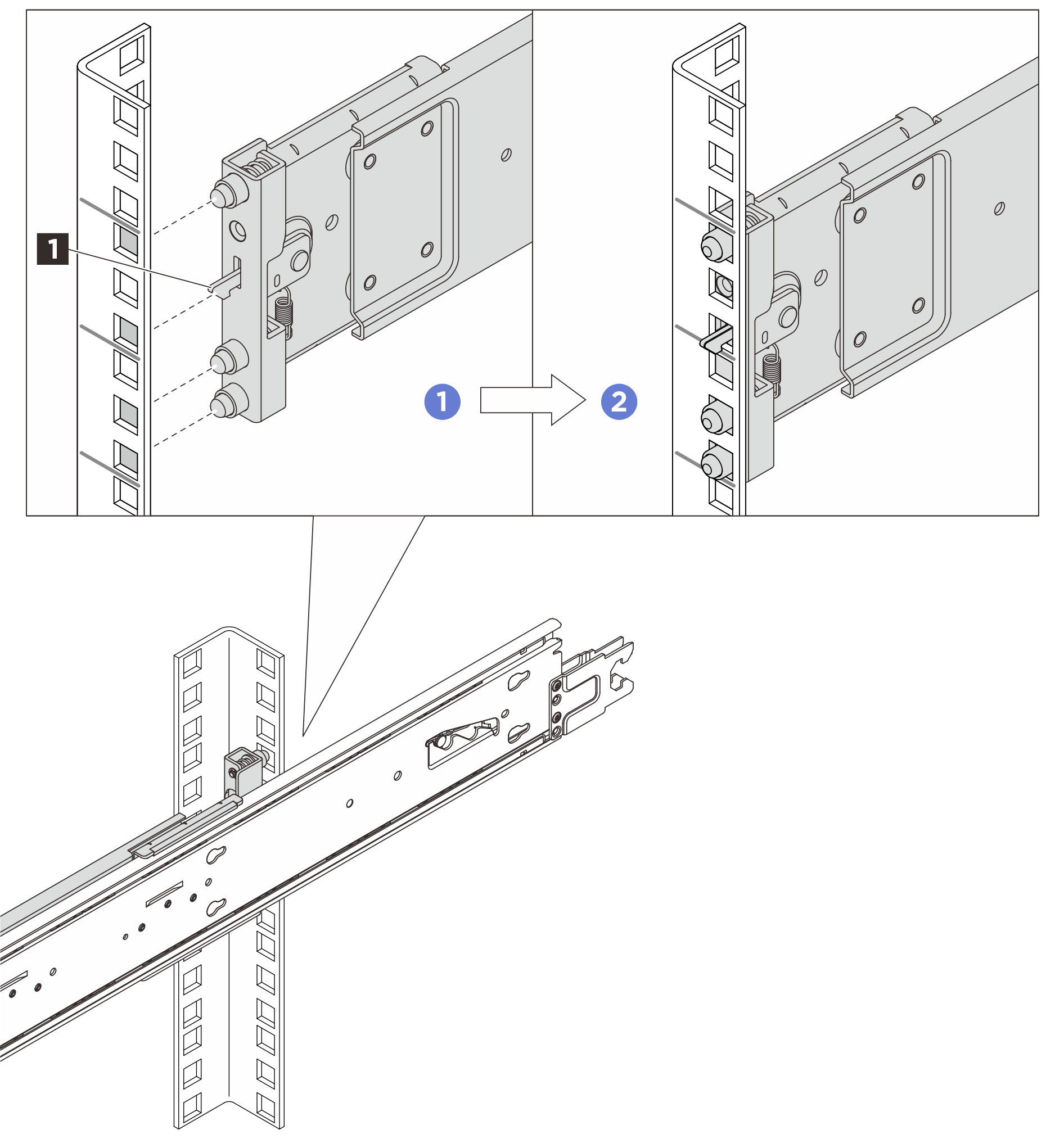

    Parte posteriore (guida sinistra)

    Rack con foro quadrato
    Rack con foro circolare
    • Allineare i piedini di montaggio e il fermo del gancio 1 alle flange del rack.
    • Spingere la guida verso l'interno finché il fermo non scatta in posizione.
  2. Installare i piedini di montaggio anteriori nel rack.

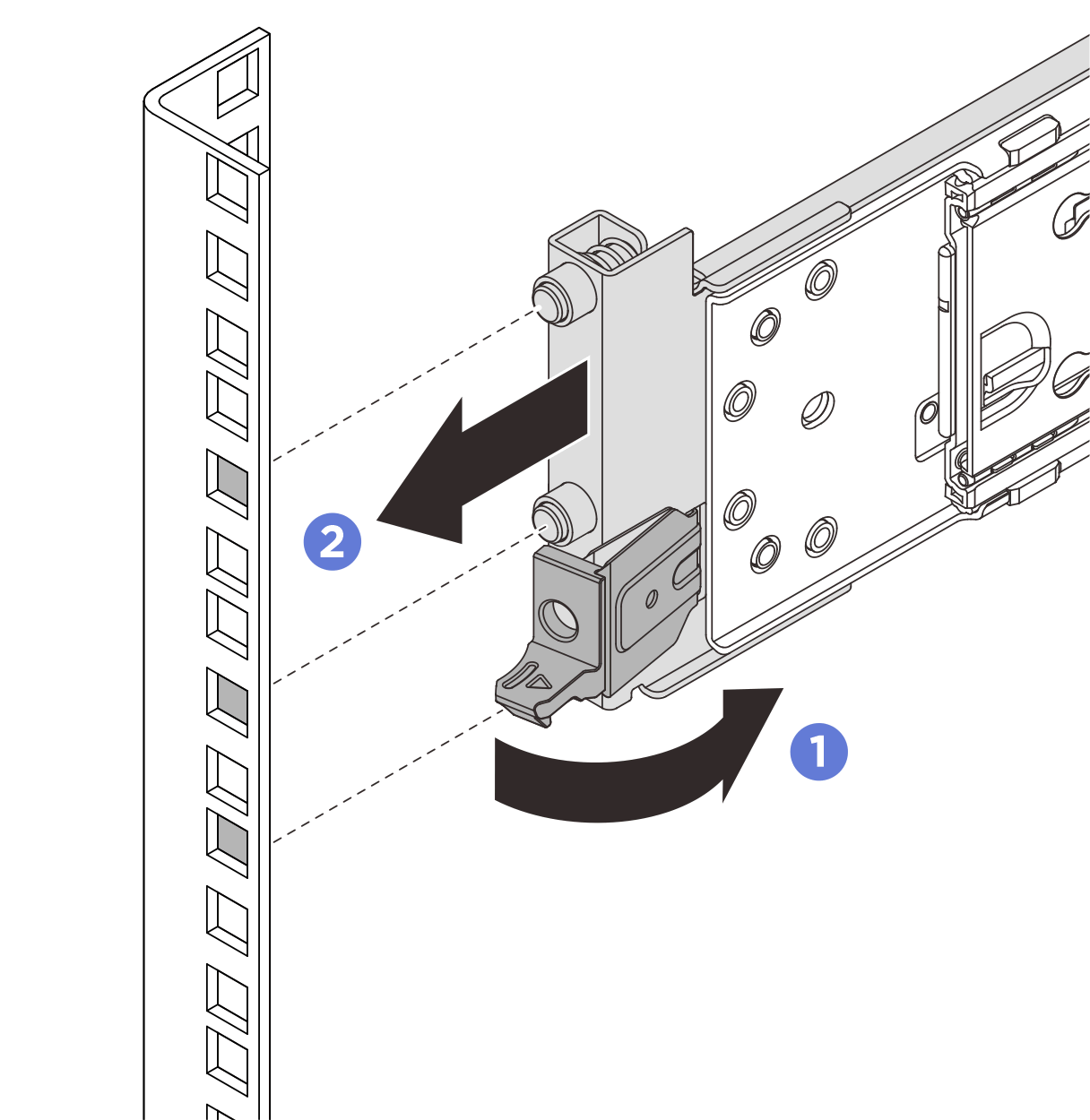

    Parte anteriore (guida sinistra)



    • Ruotare e tenere premuto il fermo.
    • Allineare i piedini di montaggio alle flange di montaggio e tirare la guida in avanti.

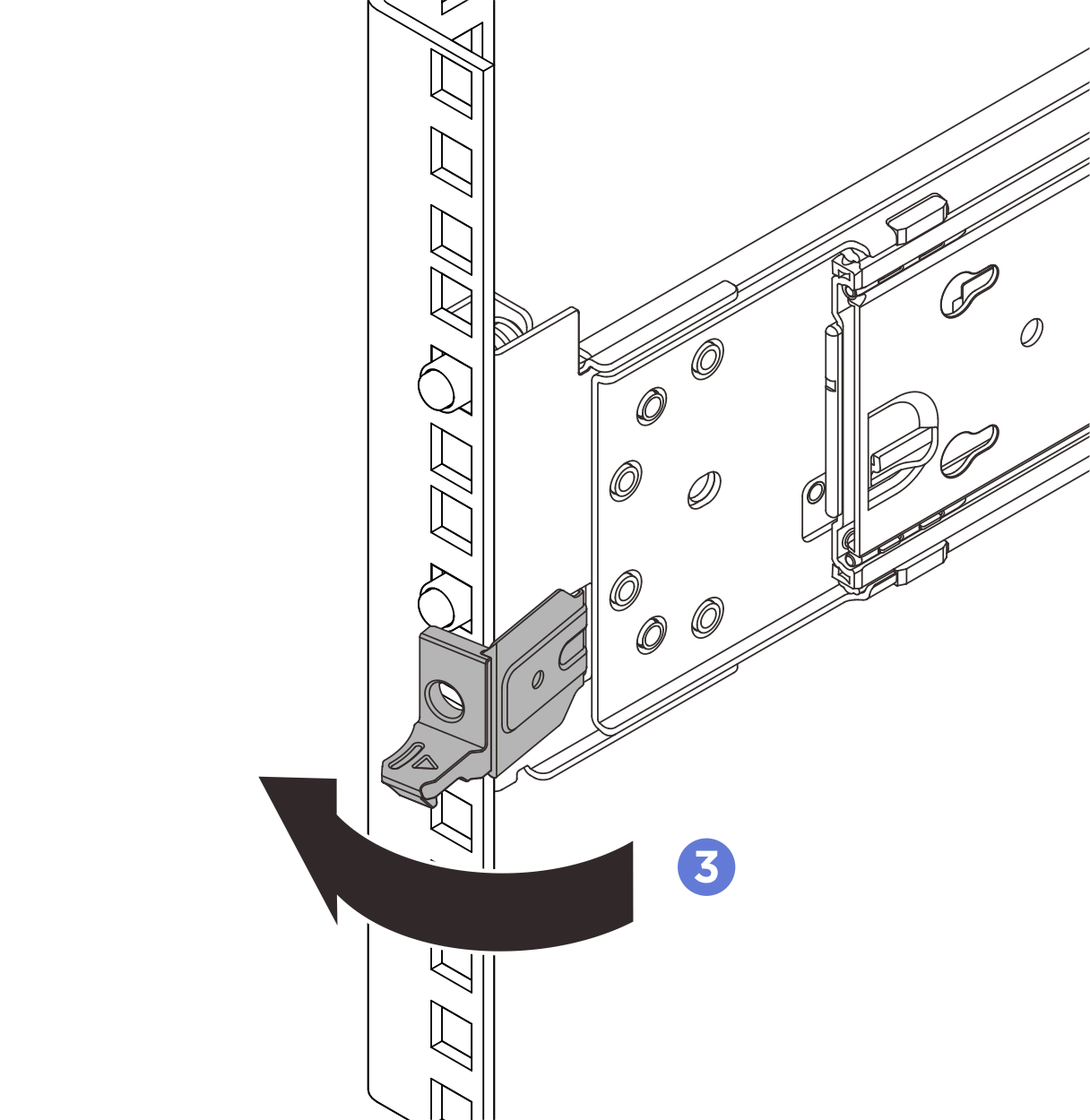

    • Rilasciare il fermo per fissare la guida al rack.

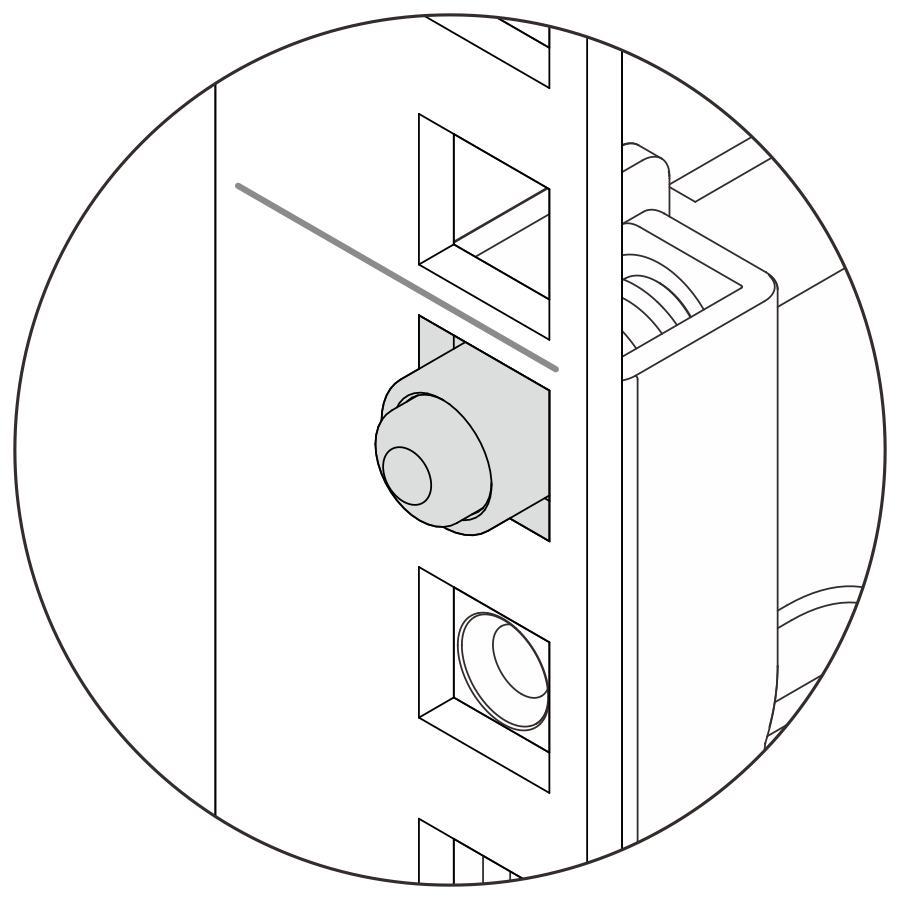

  3. Accertarsi che la guida sia fissata correttamente nei fori della flangia, verificando che il fermo sia in posizione e facendo scorrere la guida avanti e indietro per essere certi che non esca dal binario.
    Importante

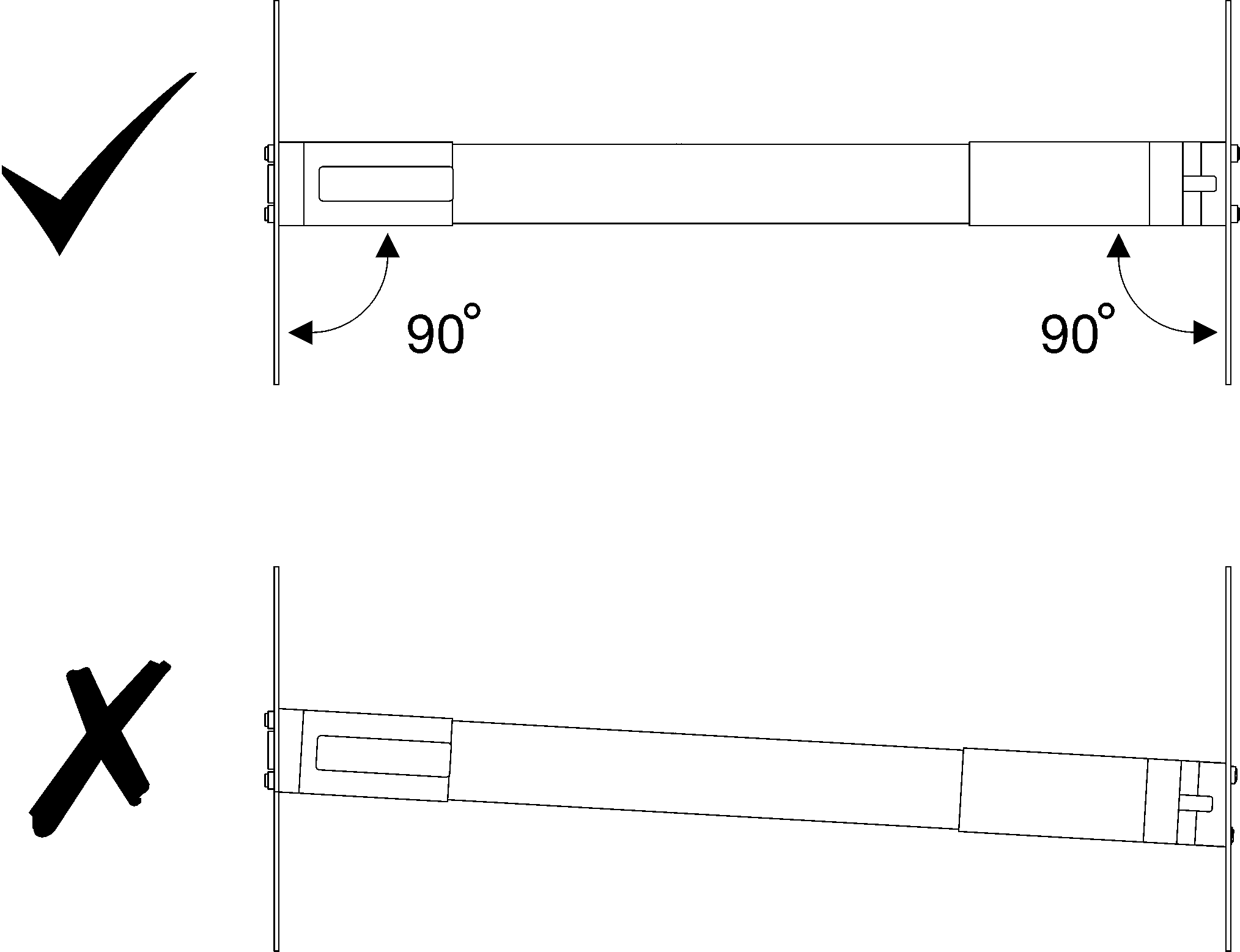

    Verificare che entrambe le estremità della guida si trovino alla stessa altezza.

  4. Ripetere i due passaggi precedenti per l'altra guida.
