將滑軌安裝到機架（E3.S 機槽機箱）

請依照本節中的指示將 E3.S 滑軌安裝到機架。

註

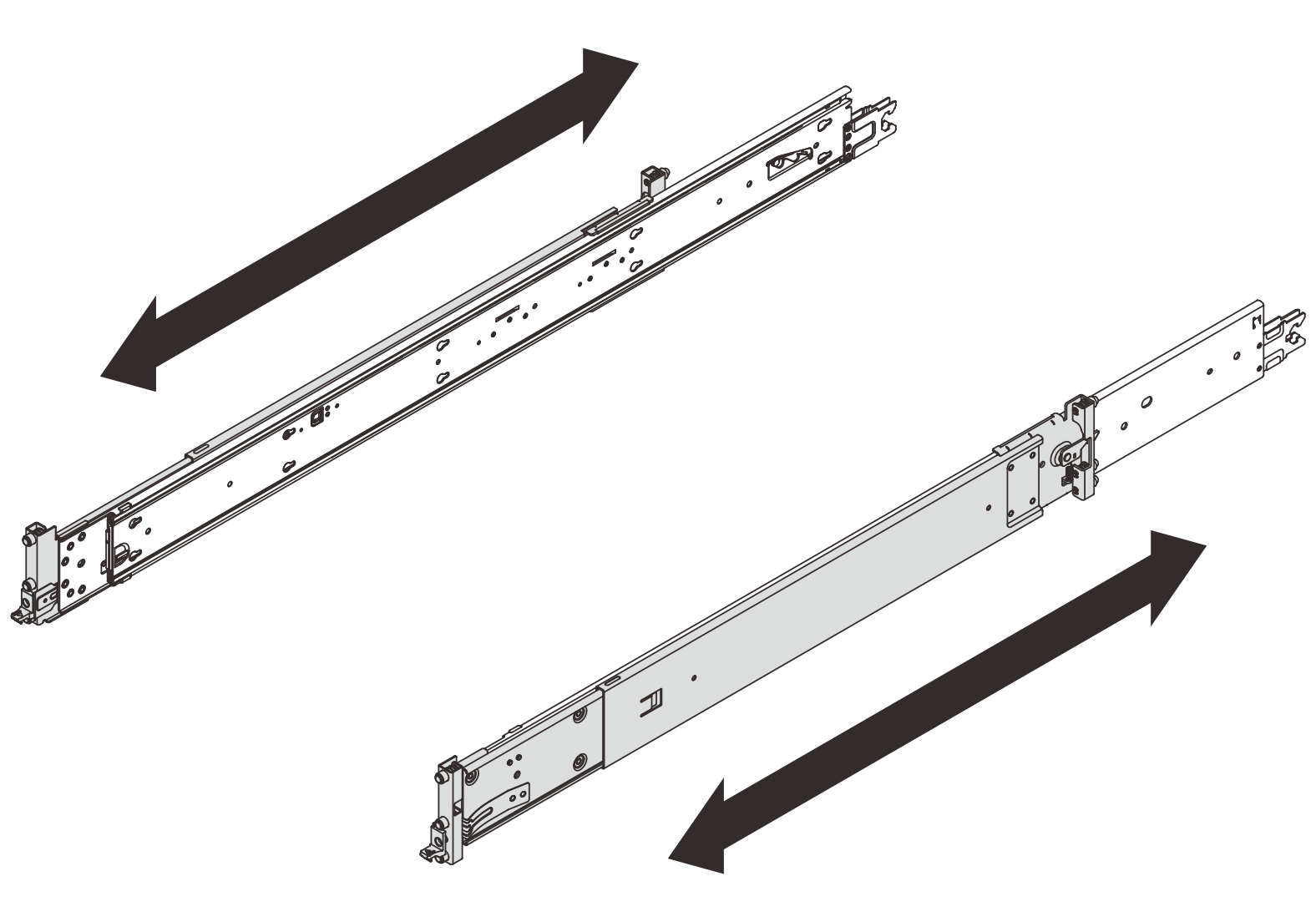

  • 滑軌是可延伸的，如下圖所示。

  • 依照從後到前的順序，將滑軌安裝到機架上。

  • 確定滑軌已縮至最短的位置。

  • 滑軌安裝插腳佔用 2U 空間。安裝滑軌套件時，請遵循機架上的 U 空間標記。

程序

  1. 將後方安裝插腳安裝到機架。
    註
    有兩個導軌：左導軌（標示為 L）和右導軌（標示為 R）。請務必將每個滑軌安裝到機架的對應側。

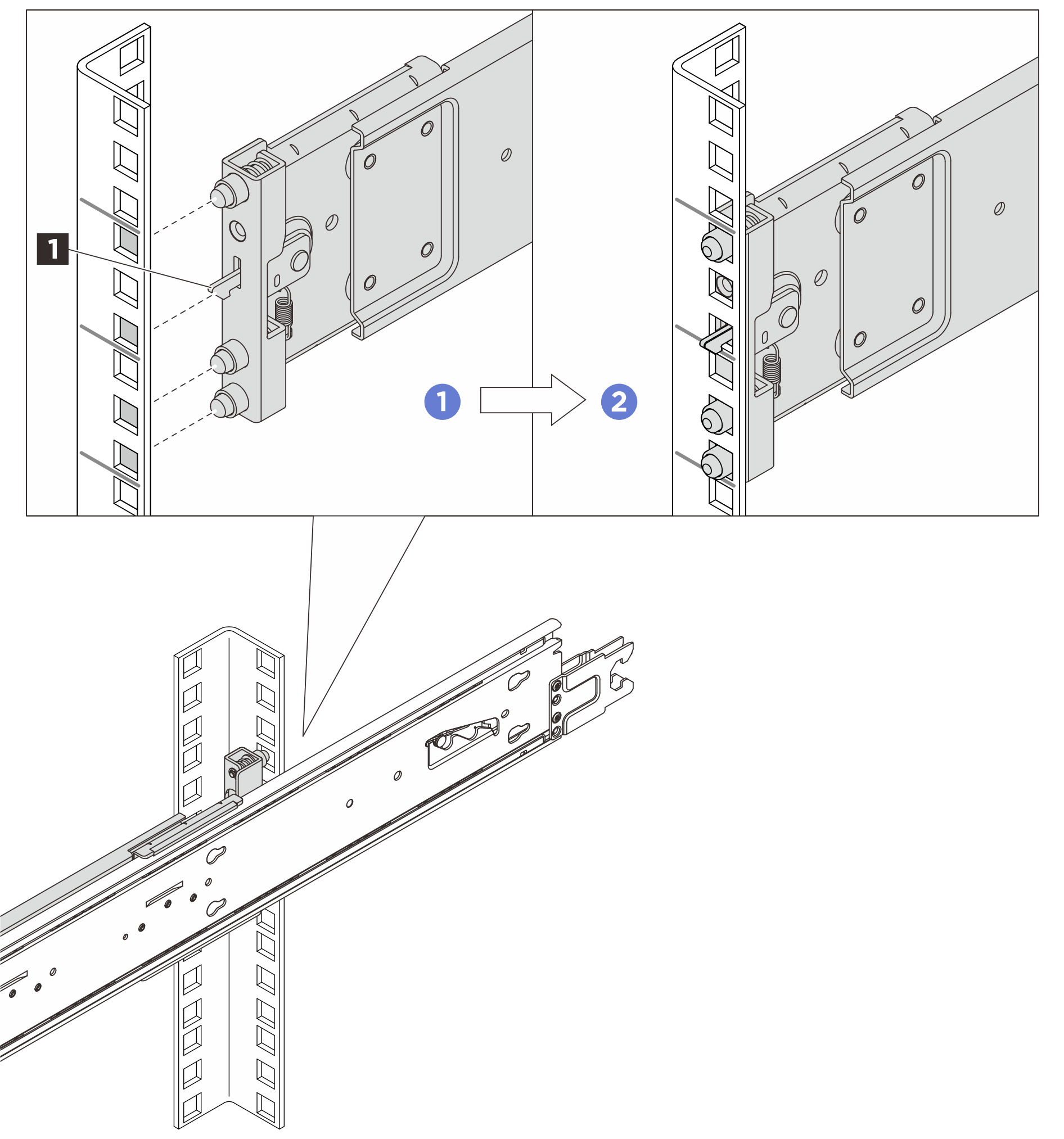

    後方（左滑軌）

    方孔機架
    圓孔機架
    • 將安裝插腳和連結鉤 1 與機架凸緣對齊。
    • 將滑軌推入，直到它卡入定位。
  2. 將前方安裝插腳安裝到機架。

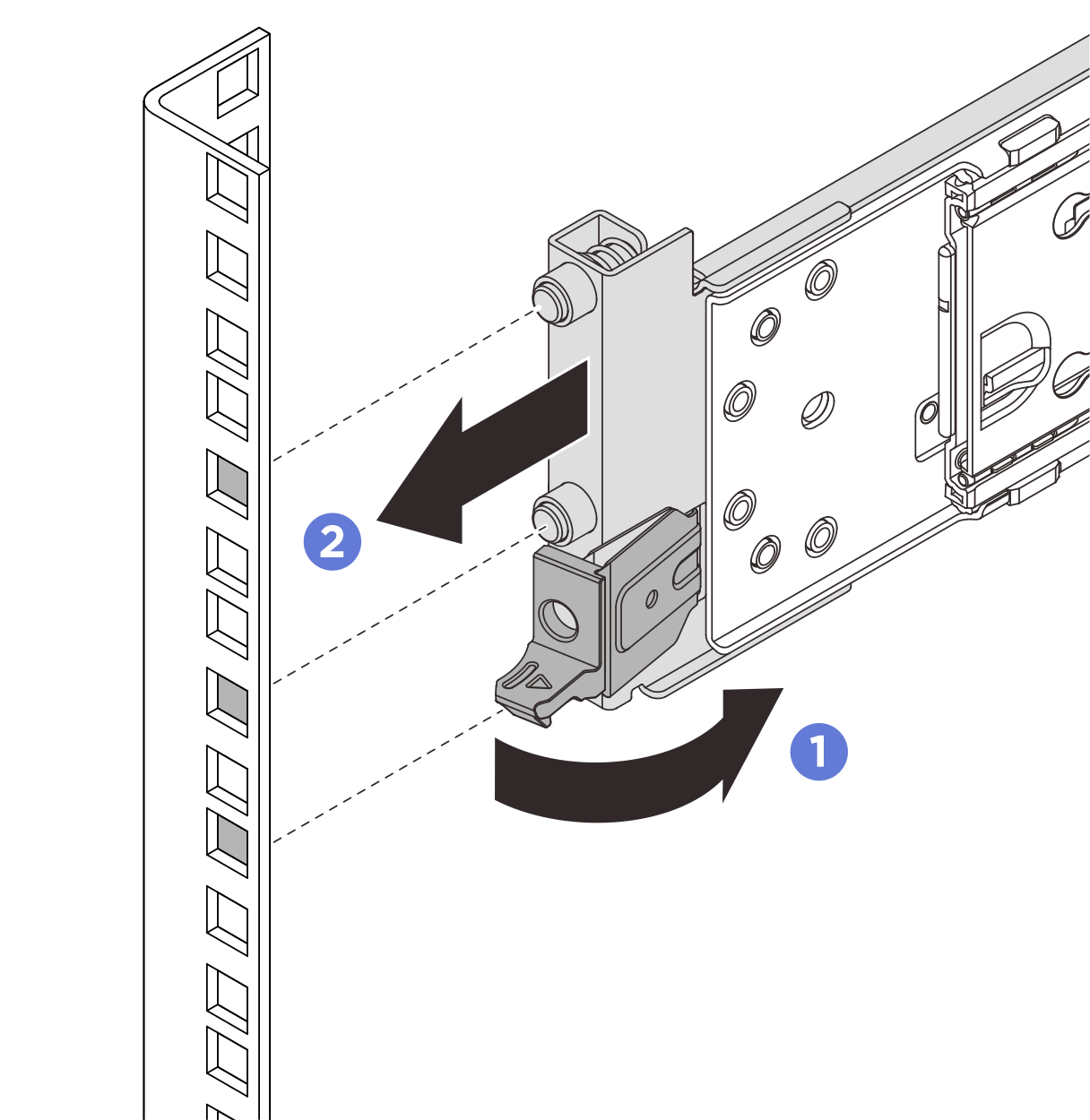

    前方（左滑軌）



    • 旋轉並按住閂鎖。
    • 將安裝插腳對齊安裝凸緣，然後將滑軌向前拉動。
    • 鬆開閂鎖，將滑軌固定到機架。

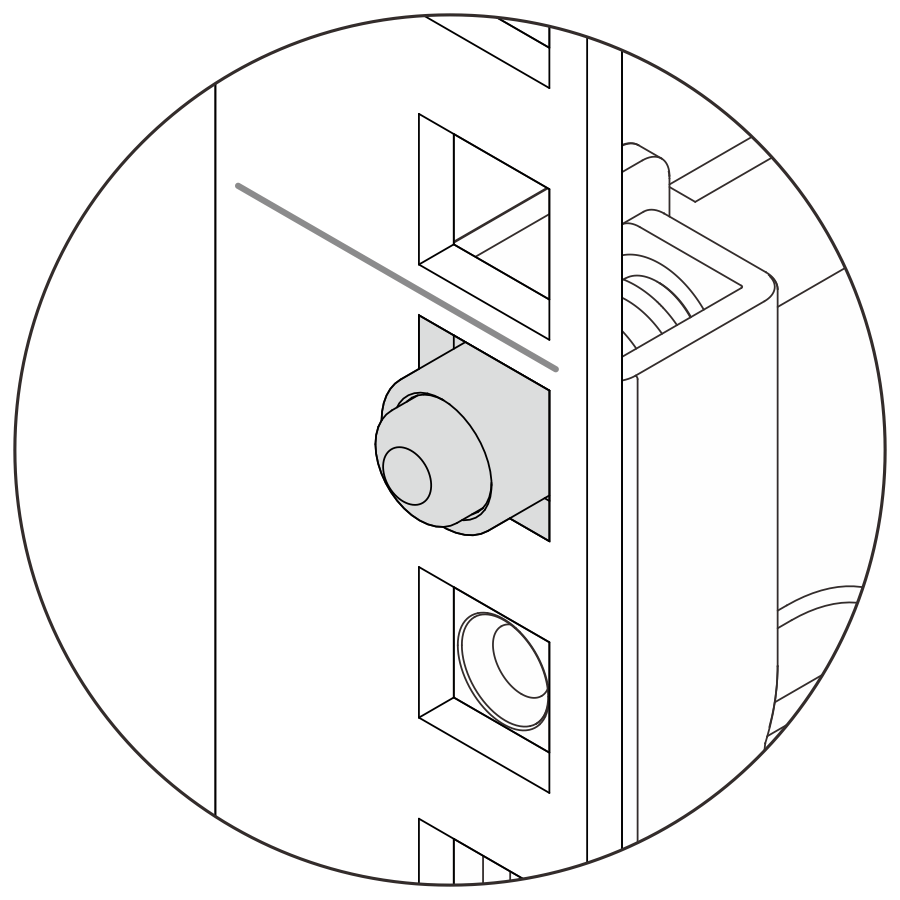

  3. 請檢查是否已連接固定鉤，並前後滑動，確保滑軌不會彈出，以確定滑軌均牢牢嚙合在凸緣孔中。
    重要

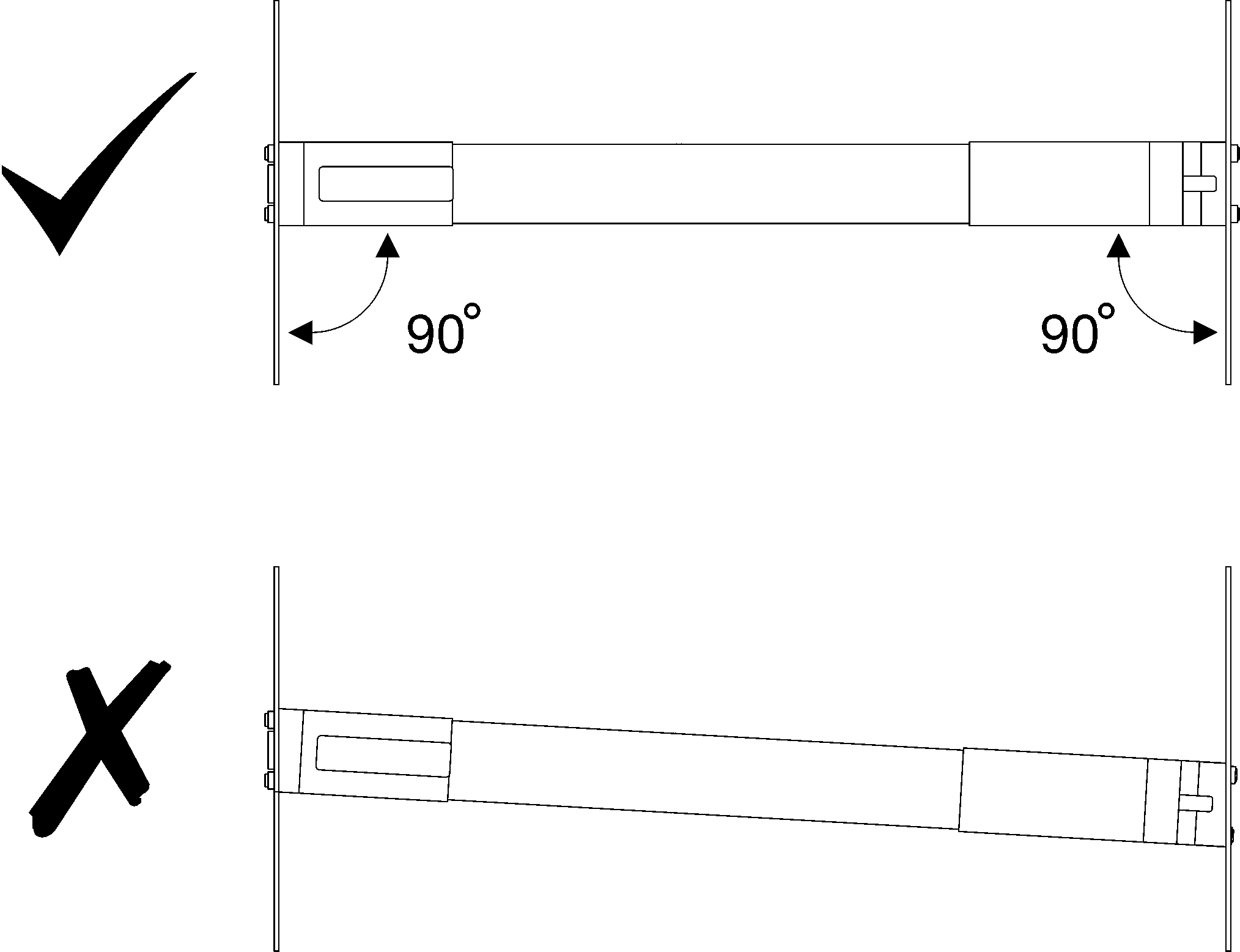

    確保滑軌的兩端處於相同的高度。

  4. 對其他滑軌重複前兩個步驟。
