将导轨安装到机架中（E3.S 插槽机箱）

按照本节中的说明将 E3.S 滑动导轨安装到机架中。

注

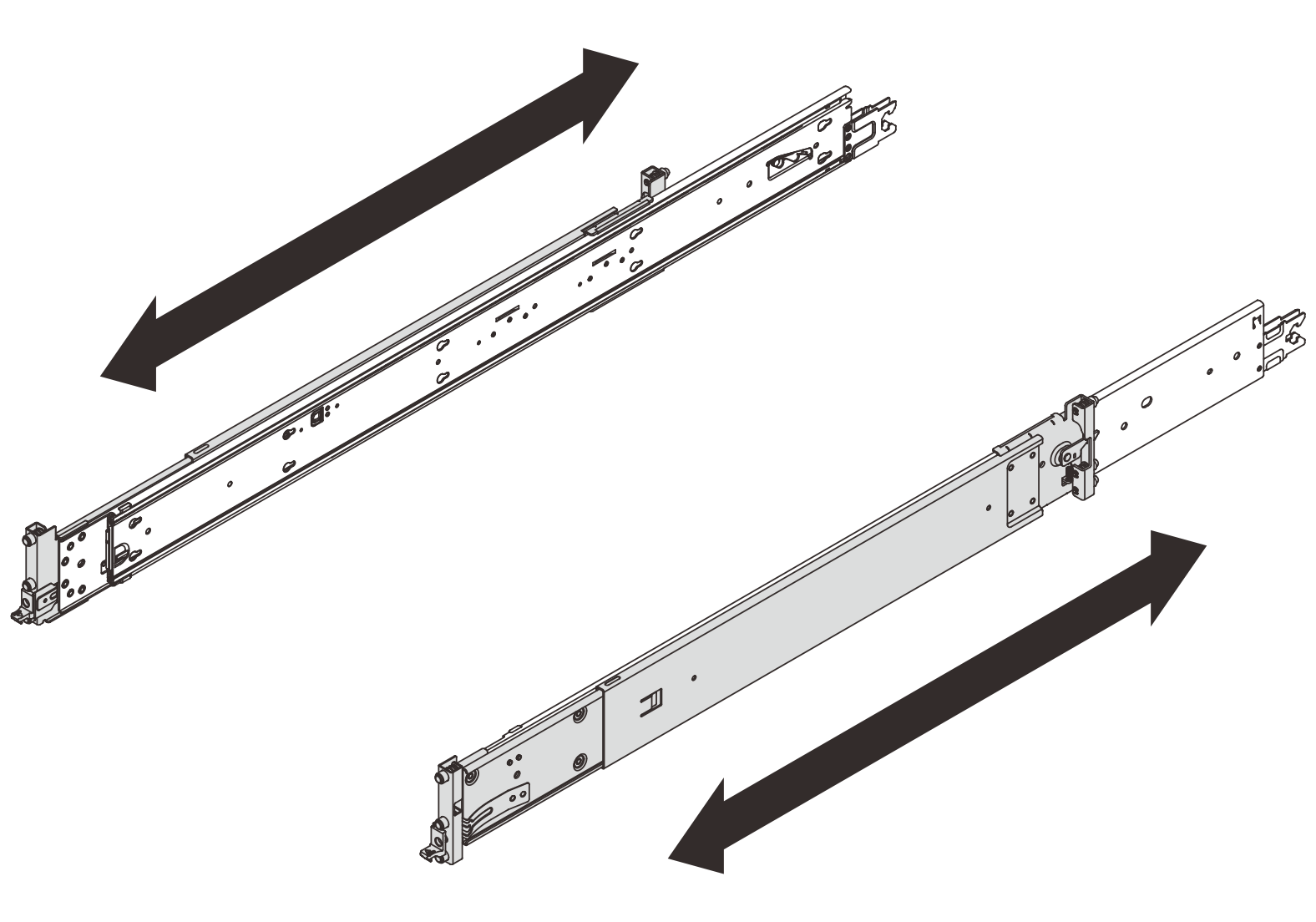

  • 如下图所示，导轨可伸缩。

  • 按照从后到前的顺序将导轨安装到机架上。

  • 确保将导轨缩短至最短位置。

  • 导轨安装销占用 2U 空间。安装导轨套件时，请遵循机架上的 U 空间标记。

过程

  1. 将背面安装销安装到机架。
    注
    有两根导轨：左导轨（标有 L）和右导轨（标有 R）。确保将每根导轨安装到机架的相应一侧。
    后端（左导轨）

    方孔机架
    圆孔机架

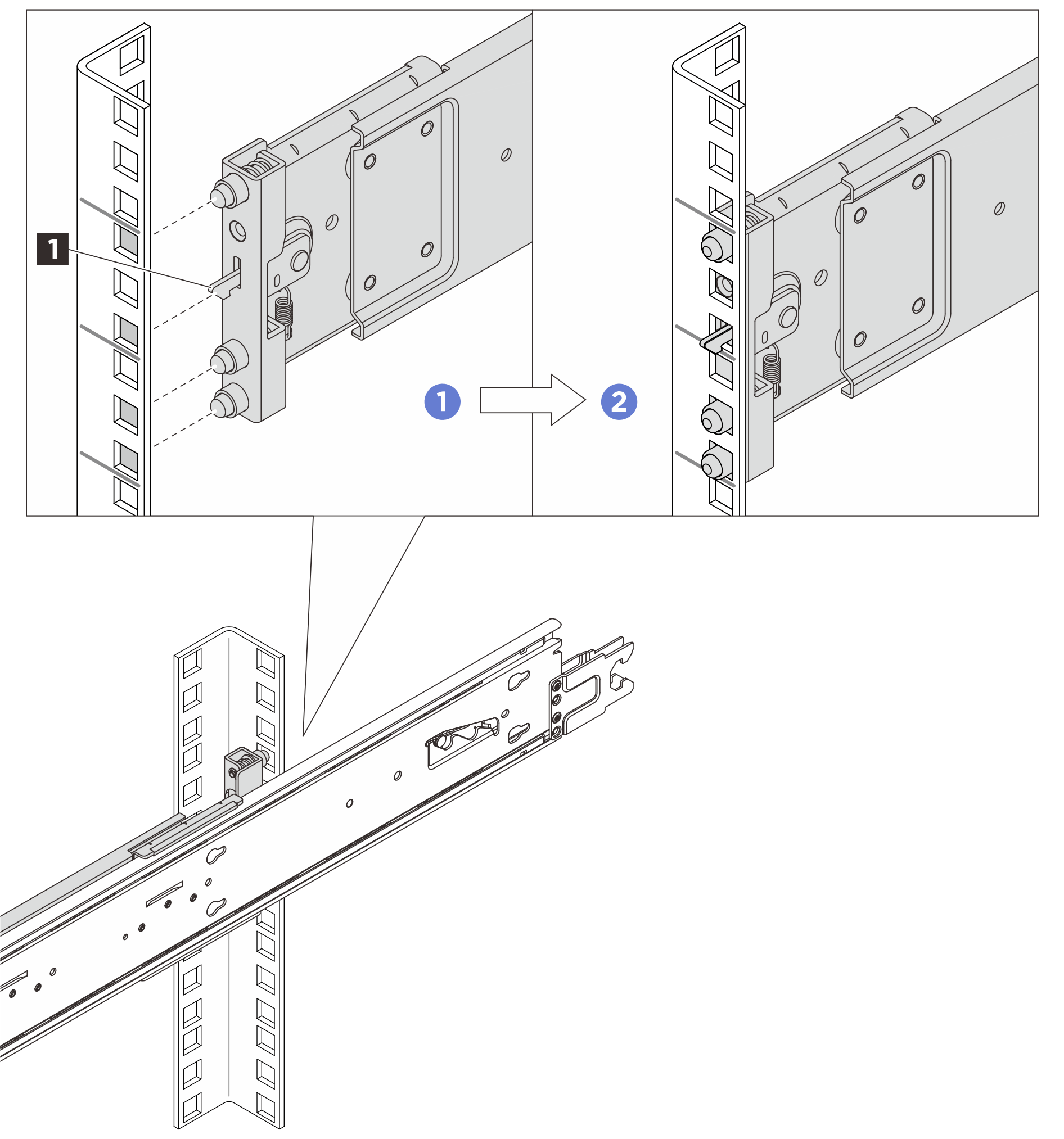

    • 将安装销和搭钩滑锁 1 与机架凸缘对齐。
    • 推入导轨，直至滑锁“咔嗒”一声锁定到位。
  2. 将正面安装销安装到机架。
    前端（左导轨）

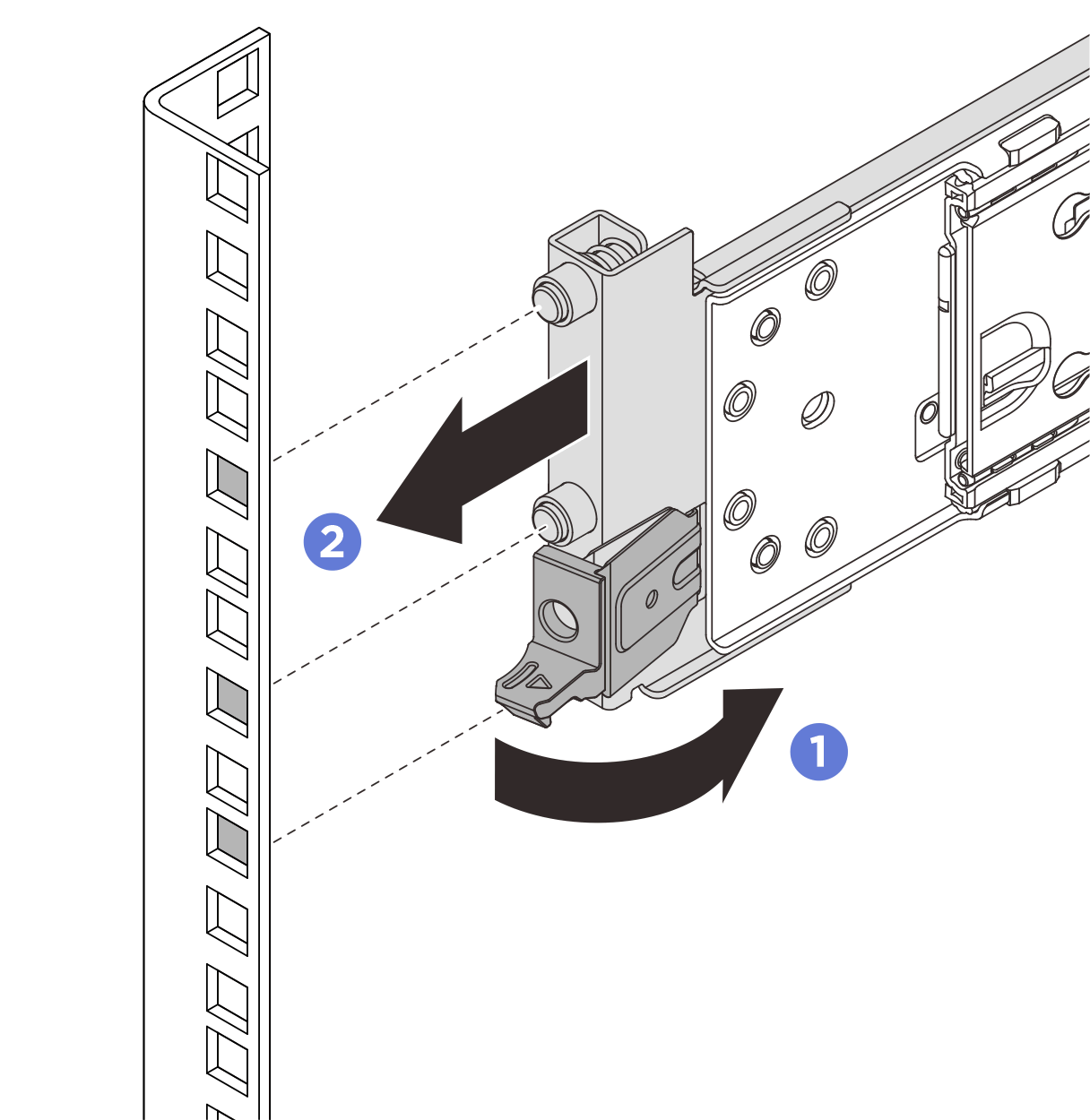

    • 旋转并保持住滑锁。
    • 将安装销和安装凸缘对齐，然后向前拉动导轨。

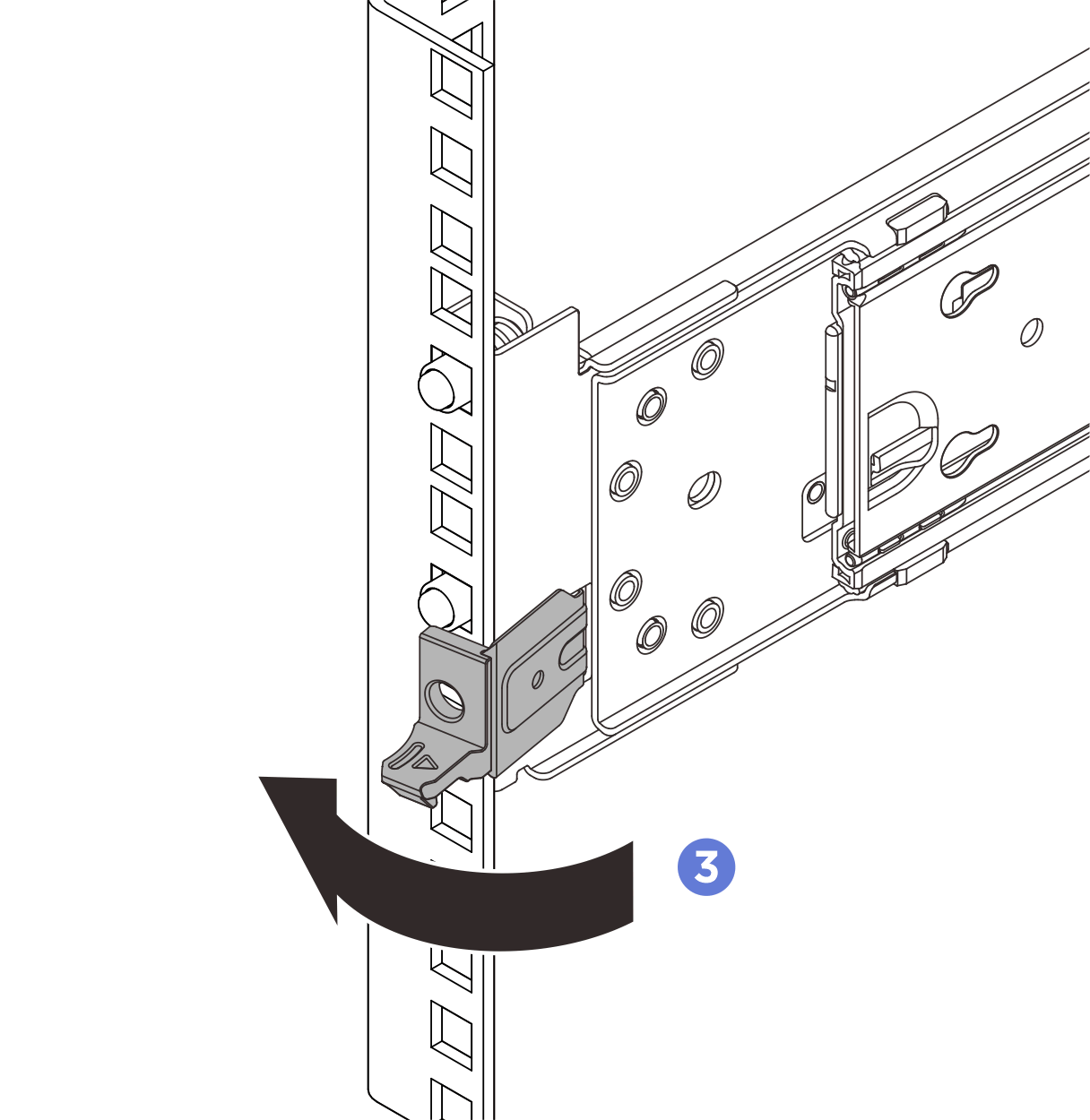

    • 松开滑锁以将导轨固定到机架。

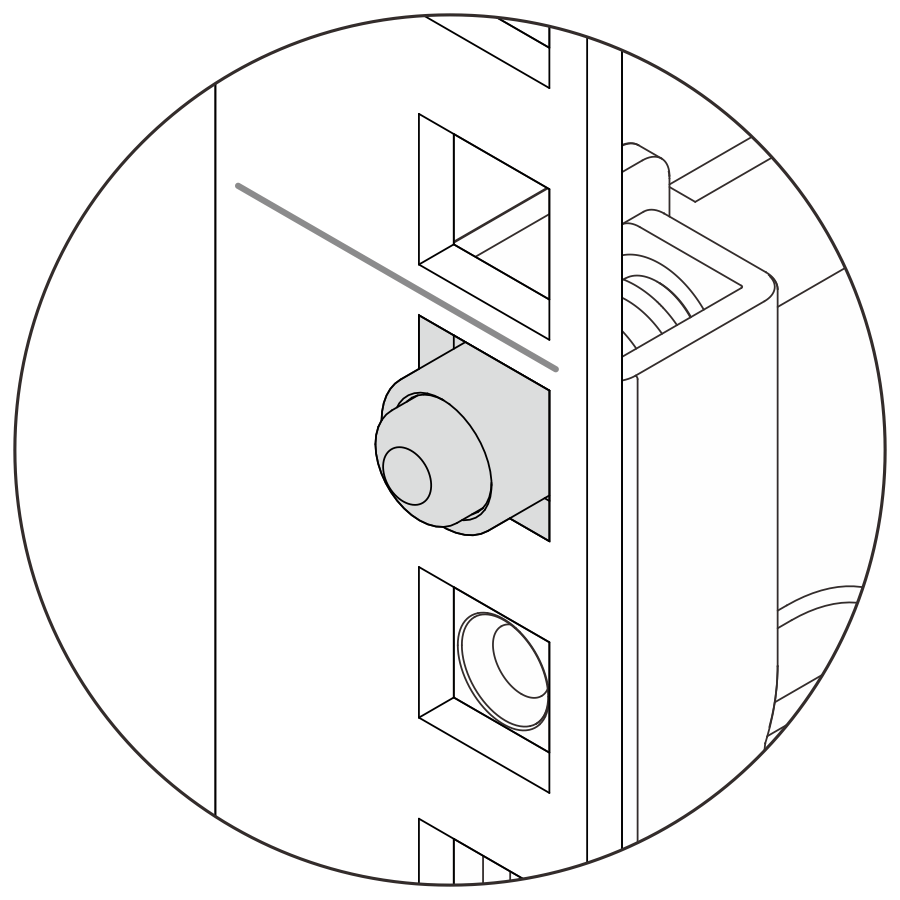

  3. 检查搭钩是否已挂住，从而确保导轨与凸缘孔牢固咬合；同时来回滑动导轨，确保导轨不会弹出。
    重要

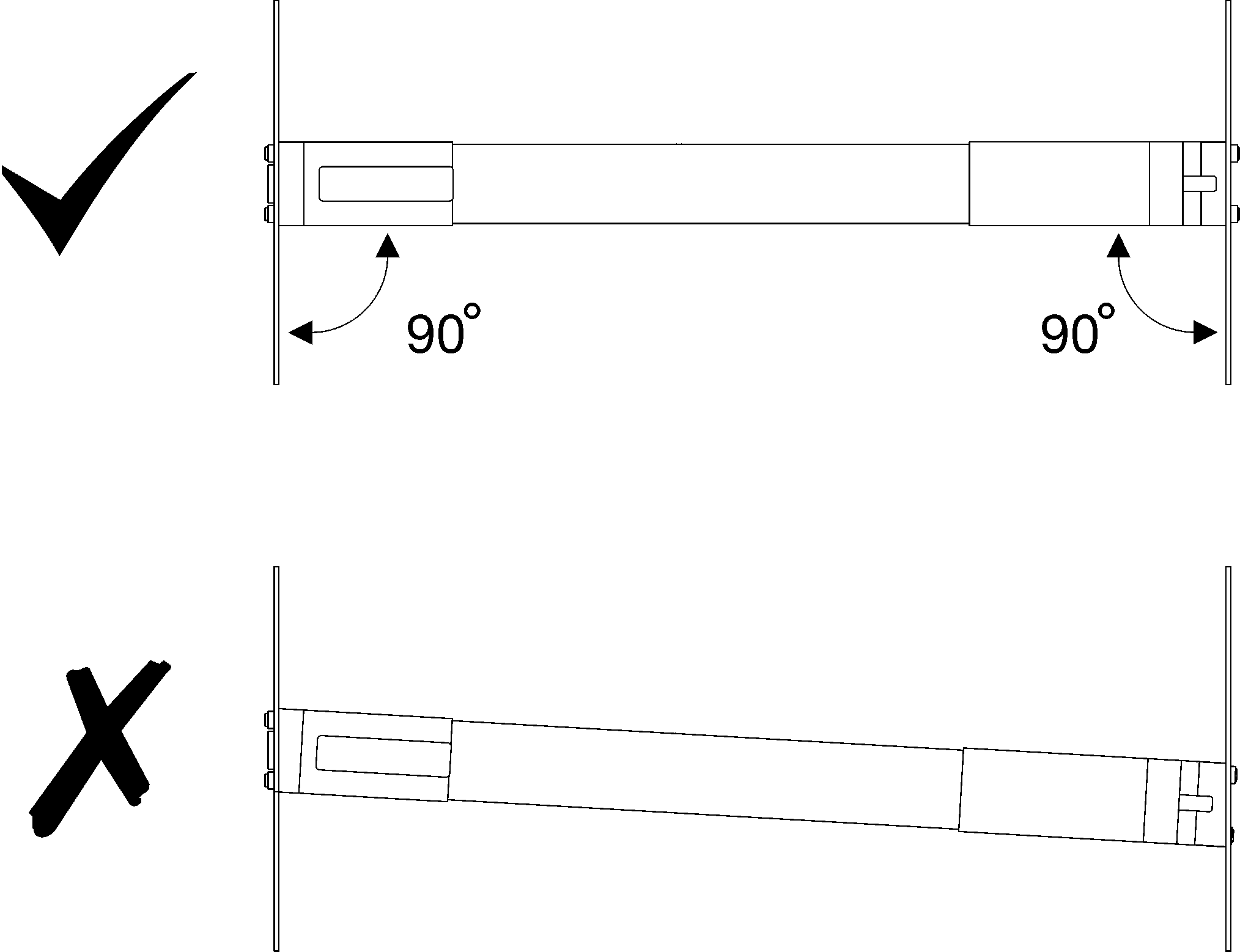

    请确保导轨的两端处于相同的高度。

  4. 对另一导轨重复执行前两步。
