Instalar os trilhos no rack (chassi do compartimento E3.S)

Siga as instruções nesta seção para instalar o trilho deslizante E3.S no rack.

Nota

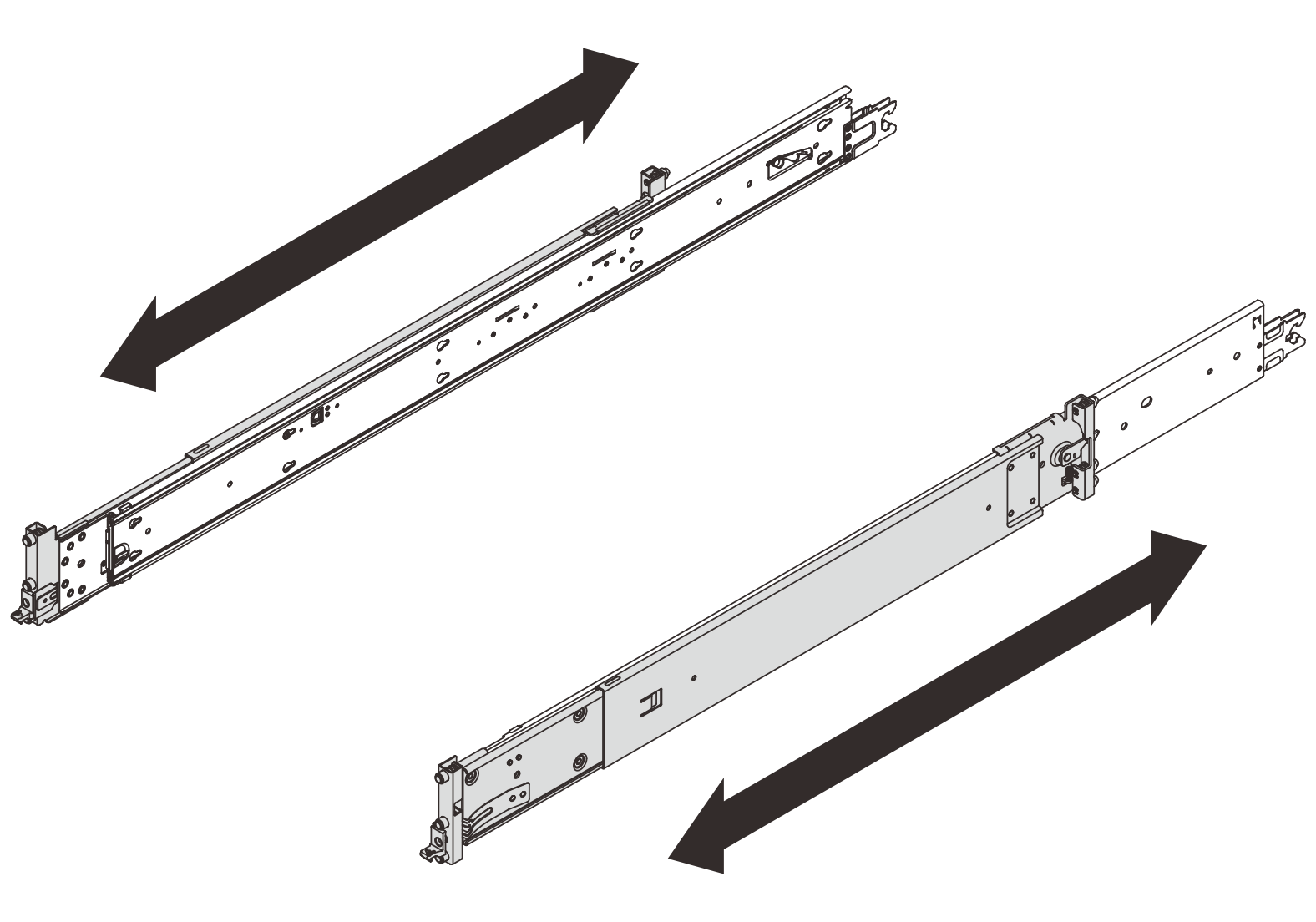

  • Os trilhos são extensíveis conforme mostrado na ilustração a seguir.

  • Instale o trilho no rack, iniciando pela parte traseira e continuando para a frente.

  • Verifique se o trilho está na posição mais curta.

  • Os pinos de montagem do trilho ocupam o espaço de 2U. Siga a marcação de espaço em U no rack ao instalar o kit de trilhos.

Procedimento

  1. Instale os pinos de montagem traseiros no rack.
    Nota
    Há dois trilhos, esquerdo (marcado com L) e direito (marcado com R). Instale cada trilho no lado correspondente do rack.
    Traseiro (trilho esquerdo)

    Rack de orifício quadrado
    Rack de orifício redondo

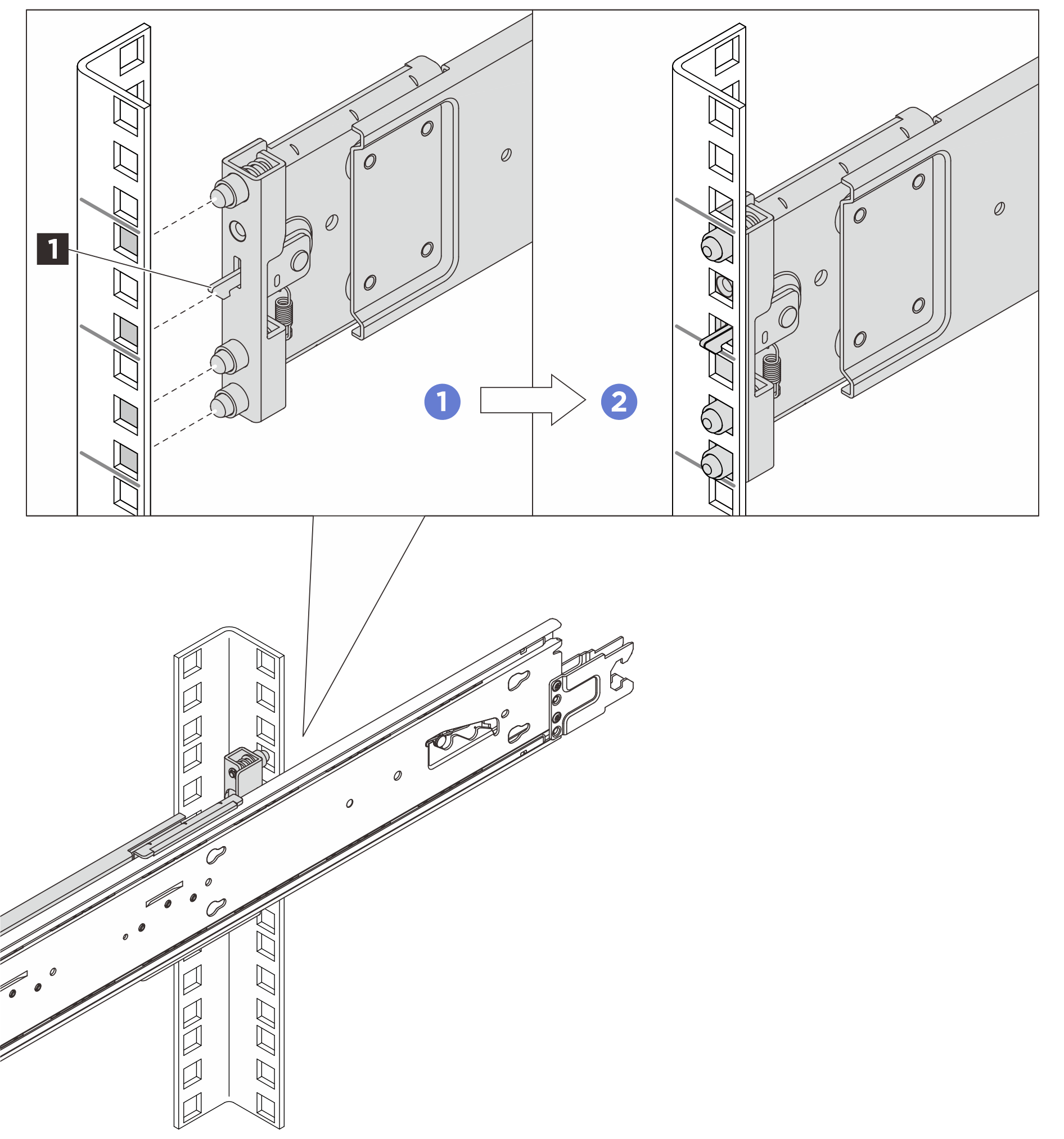

    • Alinhe os pinos de montagem e a trava do gancho 1 com os flanges do rack.
    • Empurre o trilho até encaixá-lo no lugar.
  2. Instale os pinos de montagem frontais no rack.
    Frontal (trilho esquerdo)

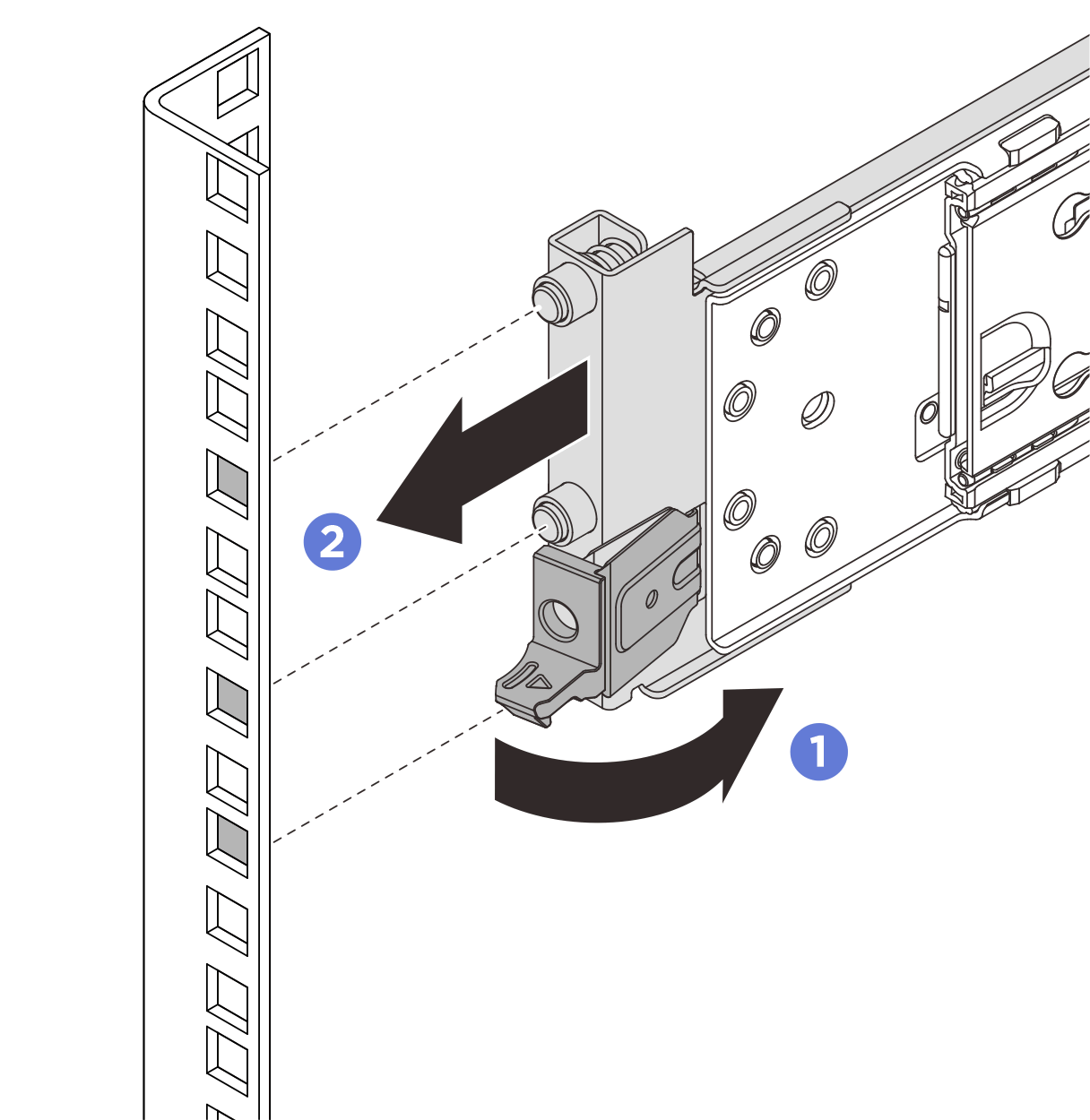

    • Gire e segure a trava.
    • Alinhe os pinos de montagem com os flanges de montagem e puxe o trilho para frente.

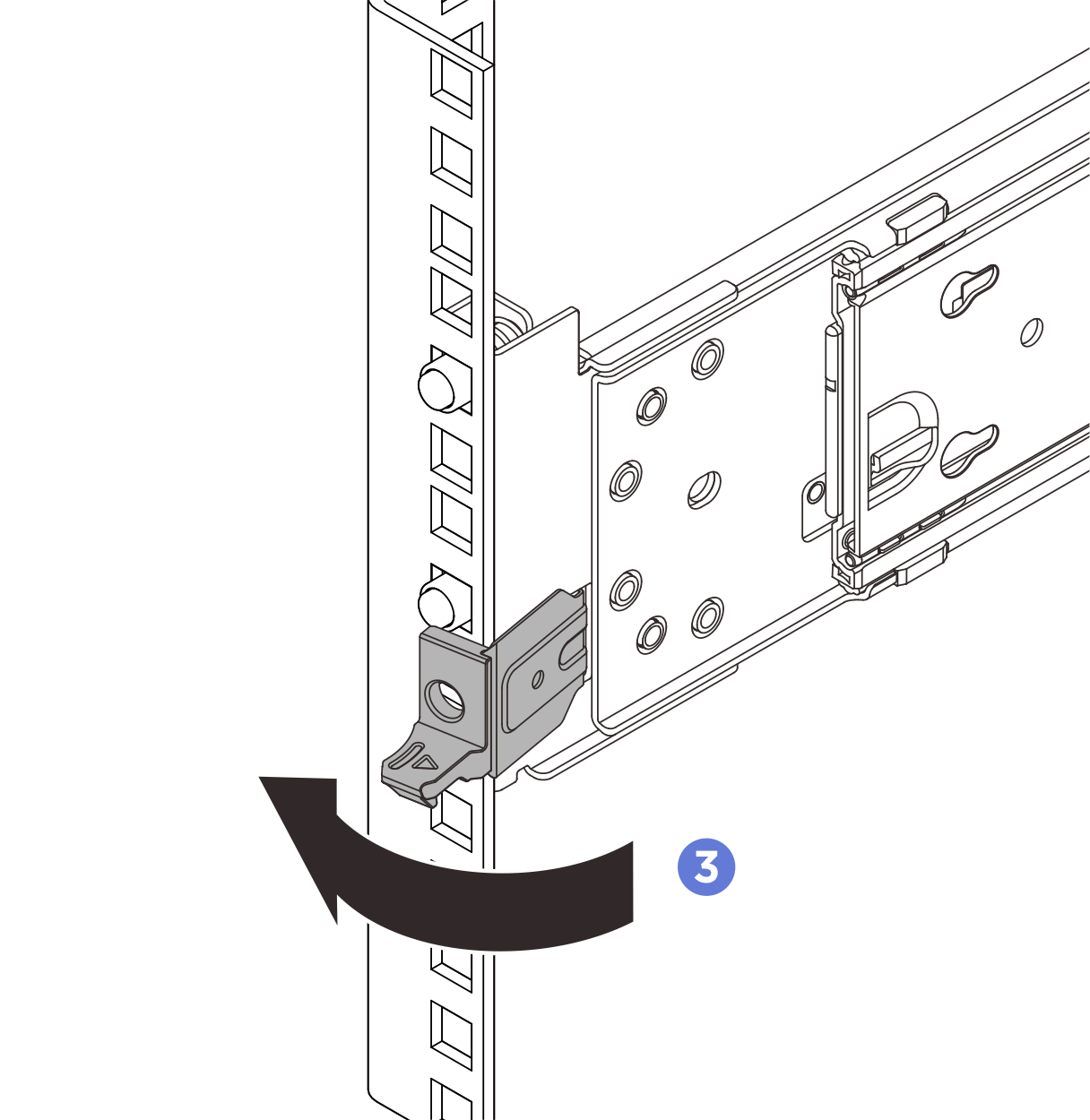

    • Libere a trava para prender o trilho no rack.
  3. Verifique se o trilho está engatado com firmeza nos orifícios do flange inspecionando se o gancho está preso e deslizando para frente e para trás a fim de garantir que o trilho não saia do lugar.
    Importante
    Verifique se ambas as extremidades do trilho estão posicionadas na mesma altura.

  4. Repita as duas etapas anteriores no outro trilho.
