Установка направляющих в стойку (рама с отсеками E3.S)
В этом разделе приведены инструкции по установке направляющей E3.S в стойку.
Прим.

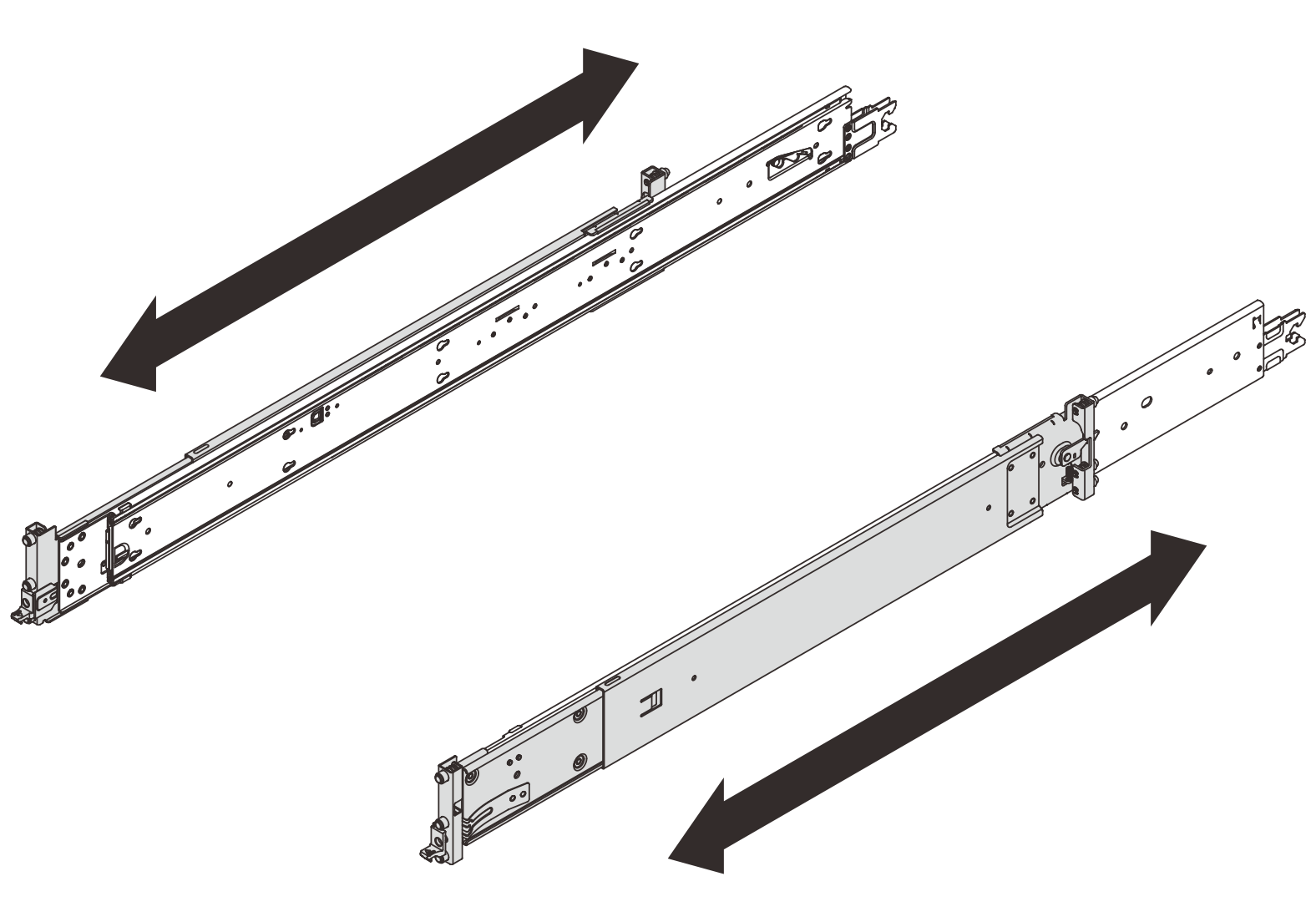

- Длину направляющих можно изменять, как показано на следующем рисунке.
Установите направляющую в стойку в направлении от задней стороны к лицевой.
Уменьшите длину направляющей до минимума.
Крепежные контакты направляющих занимают пространство 2U. При установке комплекта направляющих следуйте маркировке пространства U на стойке.
Процедура
- Установите задние крепежные контакты в стойку.Прим.В комплекте две направляющих: левая (помечена буквой L) и правая (помечена буквой R). Убедитесь, что каждая направляющая установлена с соответствующей стороны стойки.

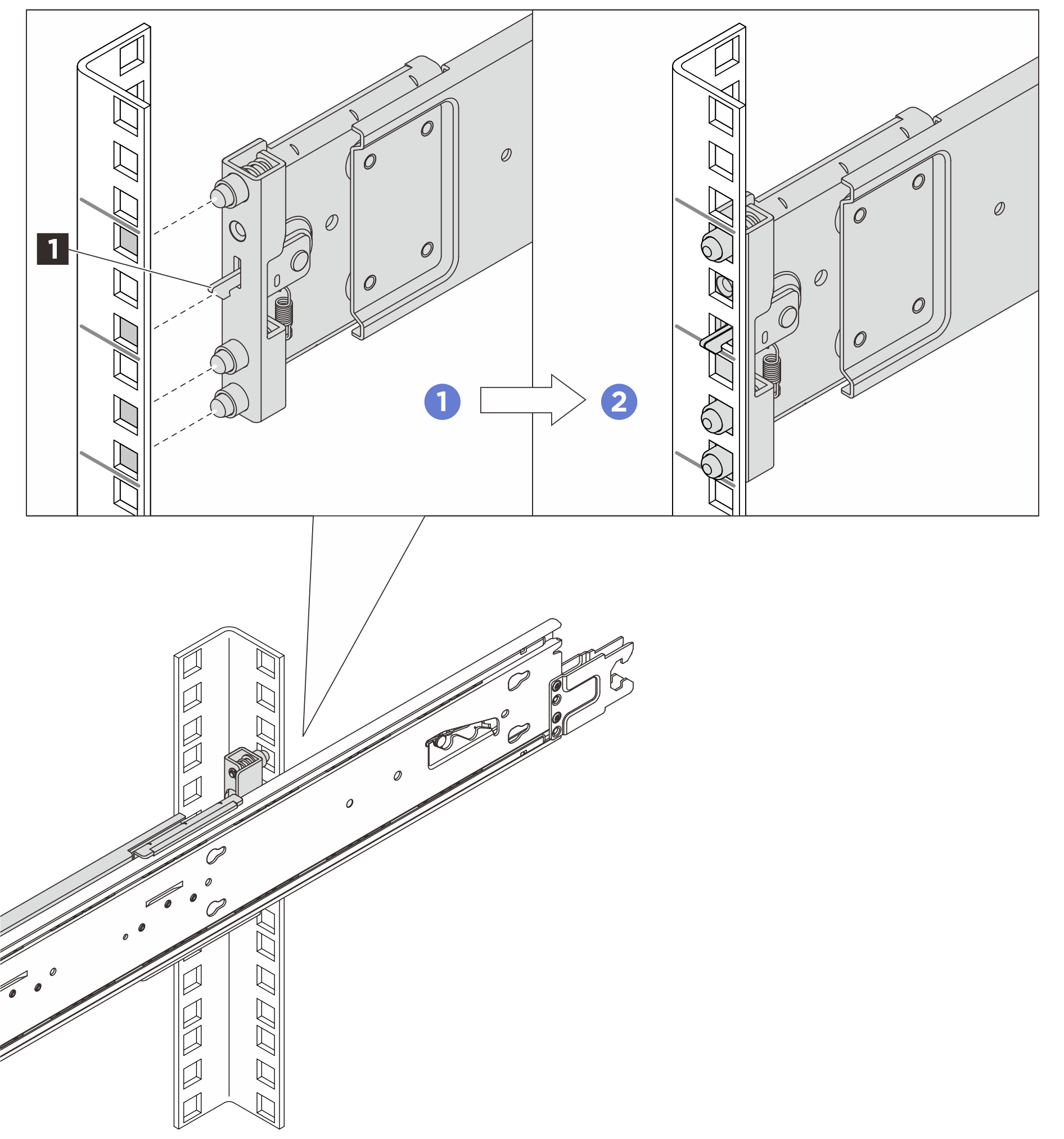

Сзади (левая направляющая)
Стойка с квадратными отверстиями Стойка с круглыми отверстиями
Совместите крепежные контакты и защелку 1 с фланцами стойки.
Надавите на направляющую до щелчка защелки.
- Установите передние крепежные контакты в стойку.

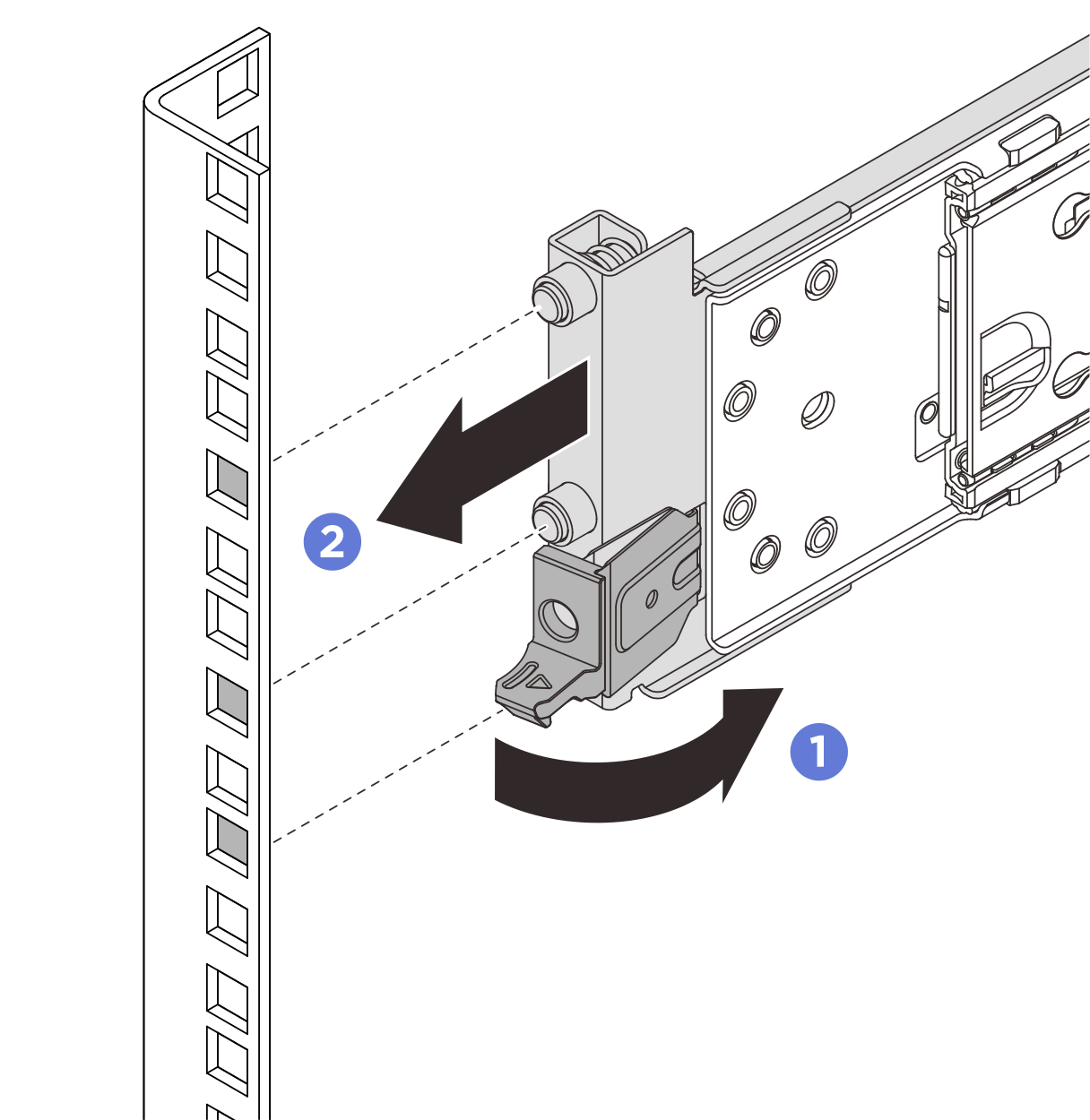

Спереди (левая направляющая)
- Поверните и удерживайте защелку.
- Совместите крепежные контакты с монтажными фланцами и потяните направляющую вперед.

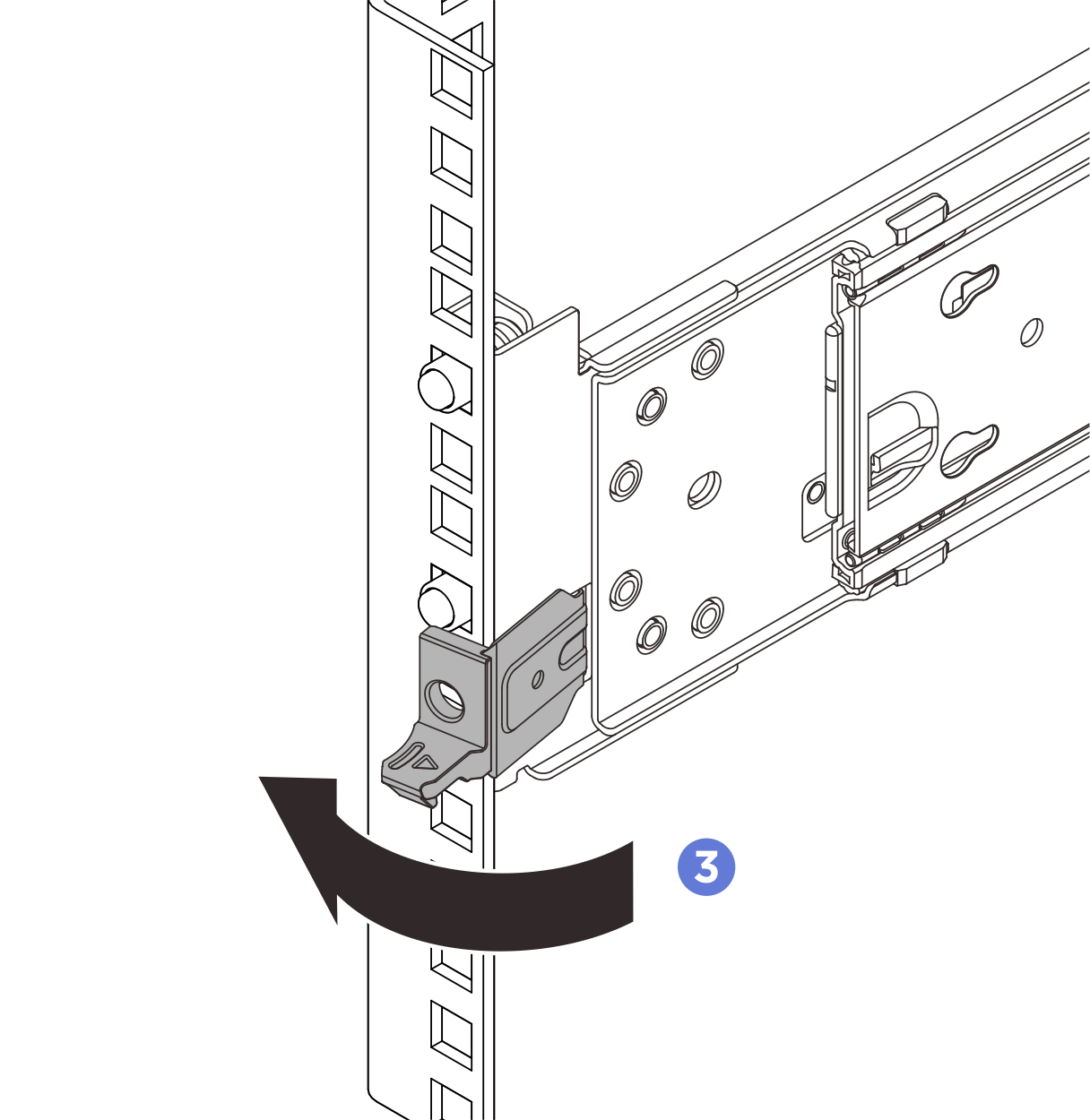

Разблокируйте защелку, чтобы зафиксировать направляющую в стойке.

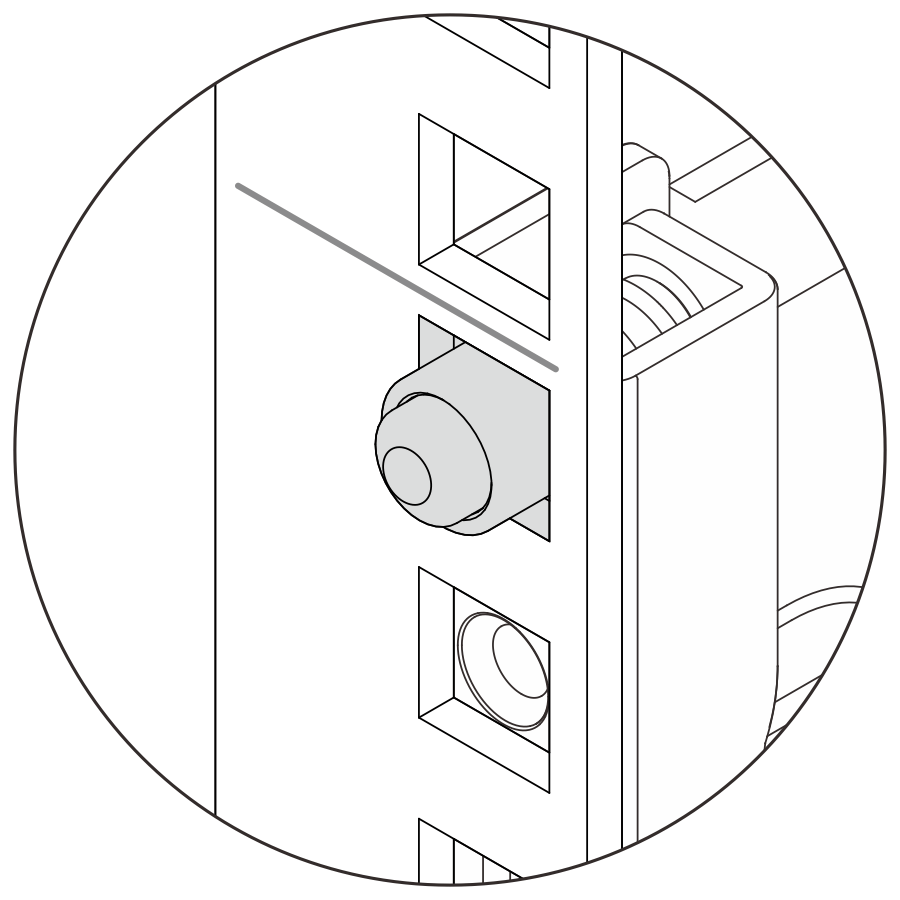

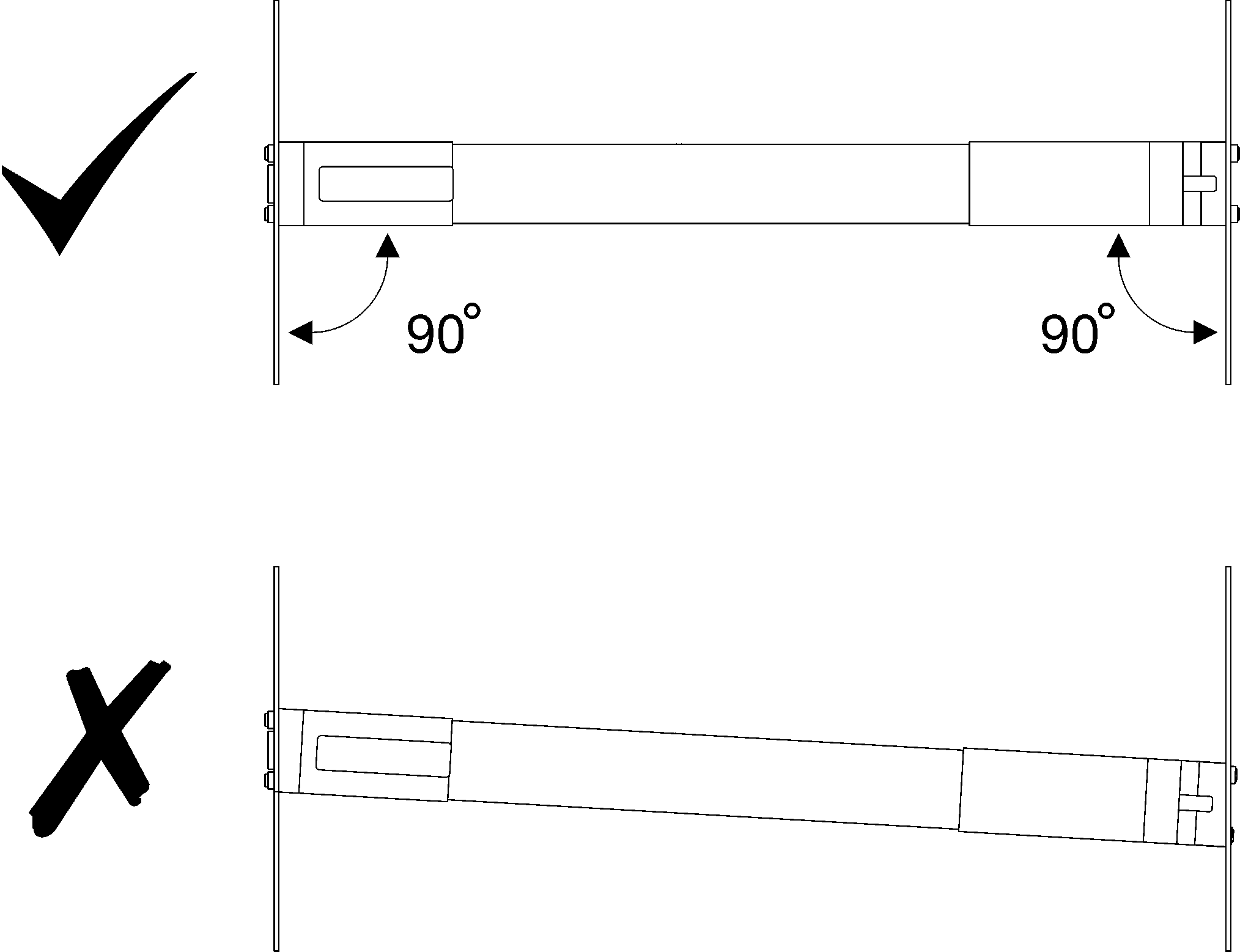

- Убедитесь, что направляющая надежно установлена в отверстиях фланца. Для этого проверьте, что крючок зацепился, и поперемещайте направляющую назад и вперед, чтобы убедиться, что она не выскакивает. Важное замечаниеУбедитесь, что оба конца направляющей находятся на одной высоте.
