Schienen vom Rack installieren (Gehäuse mit E3.S-Positionen)

Führen Sie die Anweisungen in diesem Abschnitt aus, um die E3.S-Laufschiene im Rack zu installieren.

Anmerkung

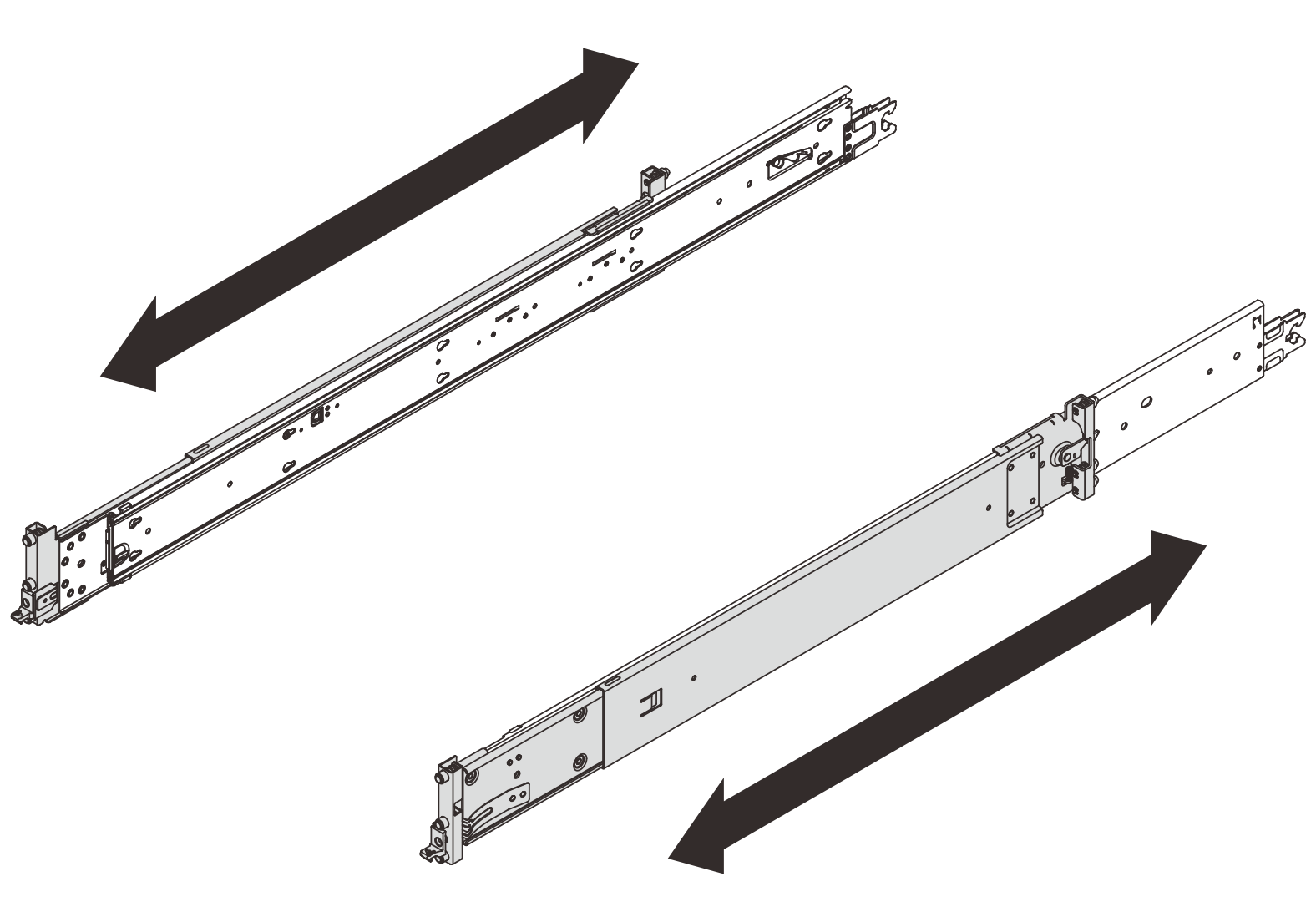

  • Die Laufschienen sind ausfahrbar, wie in der folgenden Abbildung dargestellt.

  • Installieren Sie die Schiene von hinten nach vorne am Rack.

  • Stellen Sie sicher, dass sich die Laufschiene in der kürzesten Position befindet.

  • Die Befestigungsstifte der Schiene nehmen 2U Platz ein. Beachten Sie beim Installieren des Schienensatzes die U-Platzmarkierung am Rack.

Vorgehensweise

  1. Installieren Sie die hinteren Befestigungsstifte am Rack.
    Anmerkung
    Es gibt zwei Schienen, eine linke Schiene (markiert mit L) und eine rechte Schiene (markiert mit R). Stellen Sie sicher, dass Sie jede Schiene auf der entsprechenden Seite des Racks installieren.

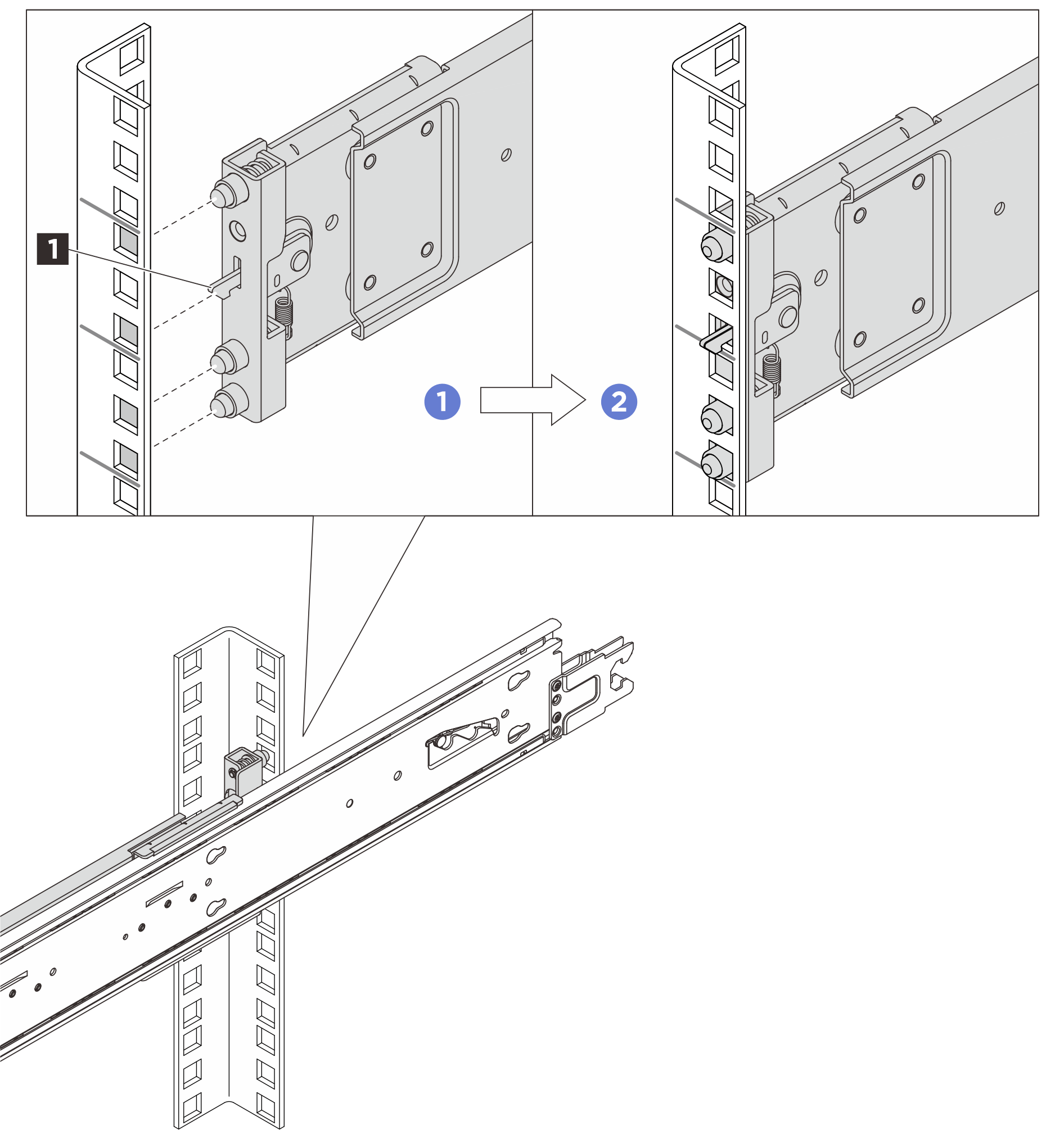

    Hinten (linke Schiene)

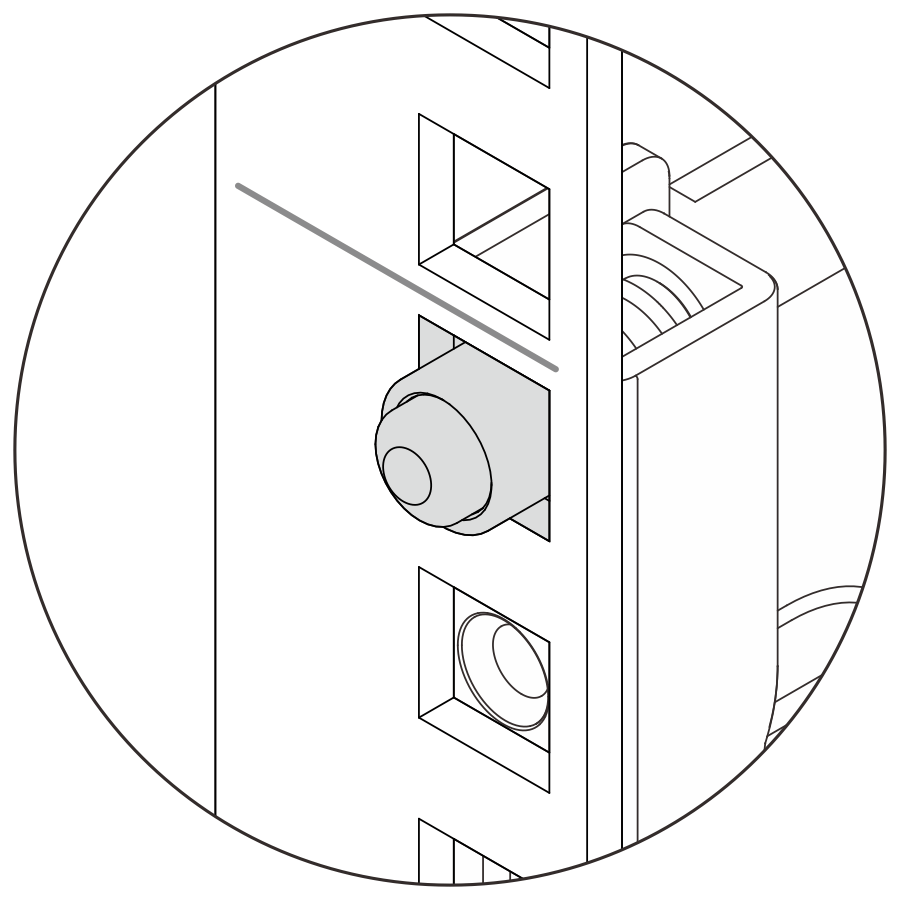

    Rack mit eckiger Bohrung
    Rack mit runder Bohrung
    • Richten Sie die Befestigungsstifte und die Hakenverriegelung 1 an den Rack-Flanschen aus.
    • Schieben Sie die Schiene hinein, bis sie hörbar einrastet.
  2. Installieren Sie die vorderen Befestigungsstifte am Rack.

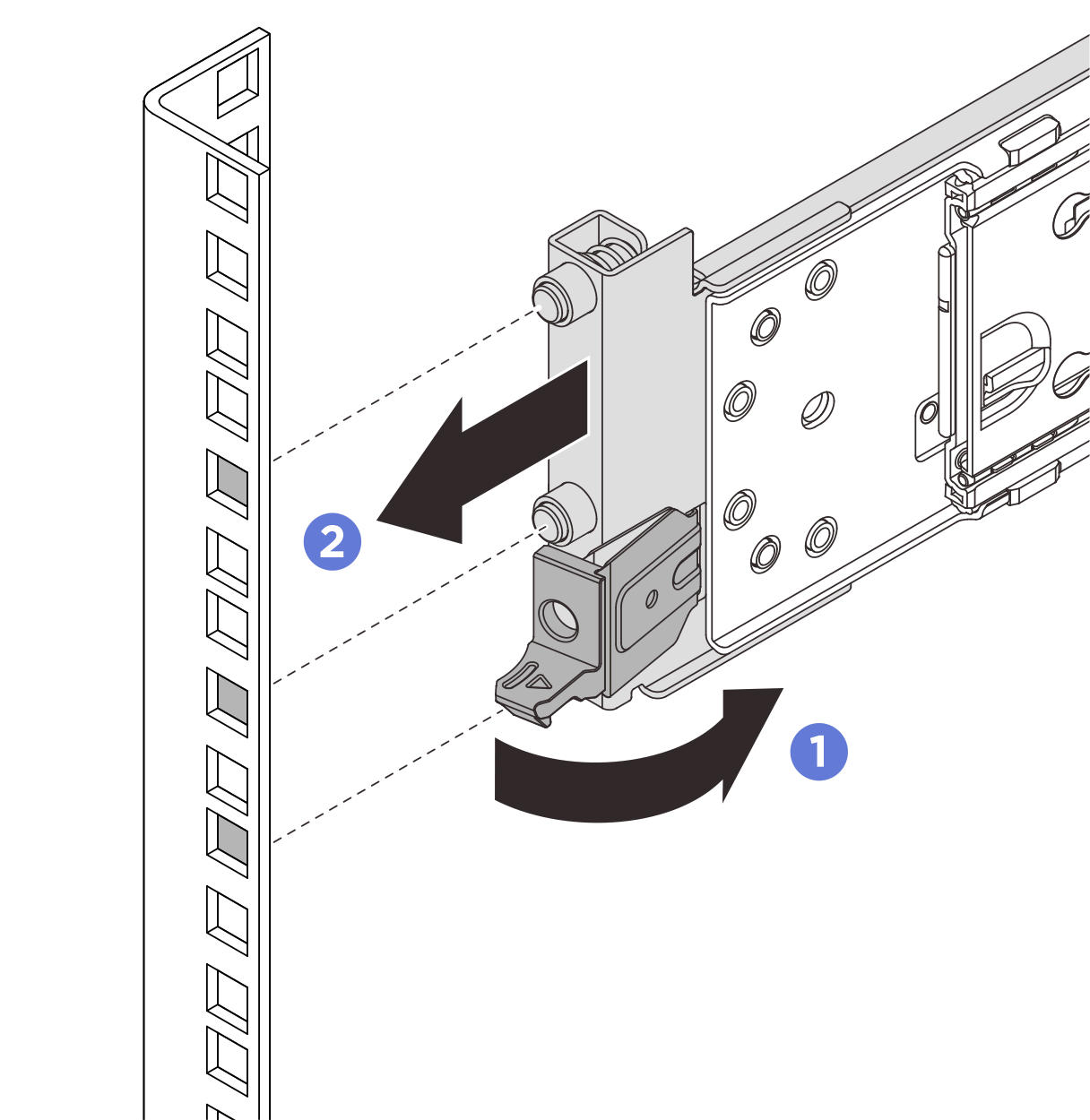

    Vorne (linke Schiene)



    • Drehen und halten Sie die Verriegelung.
    • Richten Sie die Befestigungsstifte an den Befestigungsflanschen aus und ziehen Sie die Schiene nach vorne.

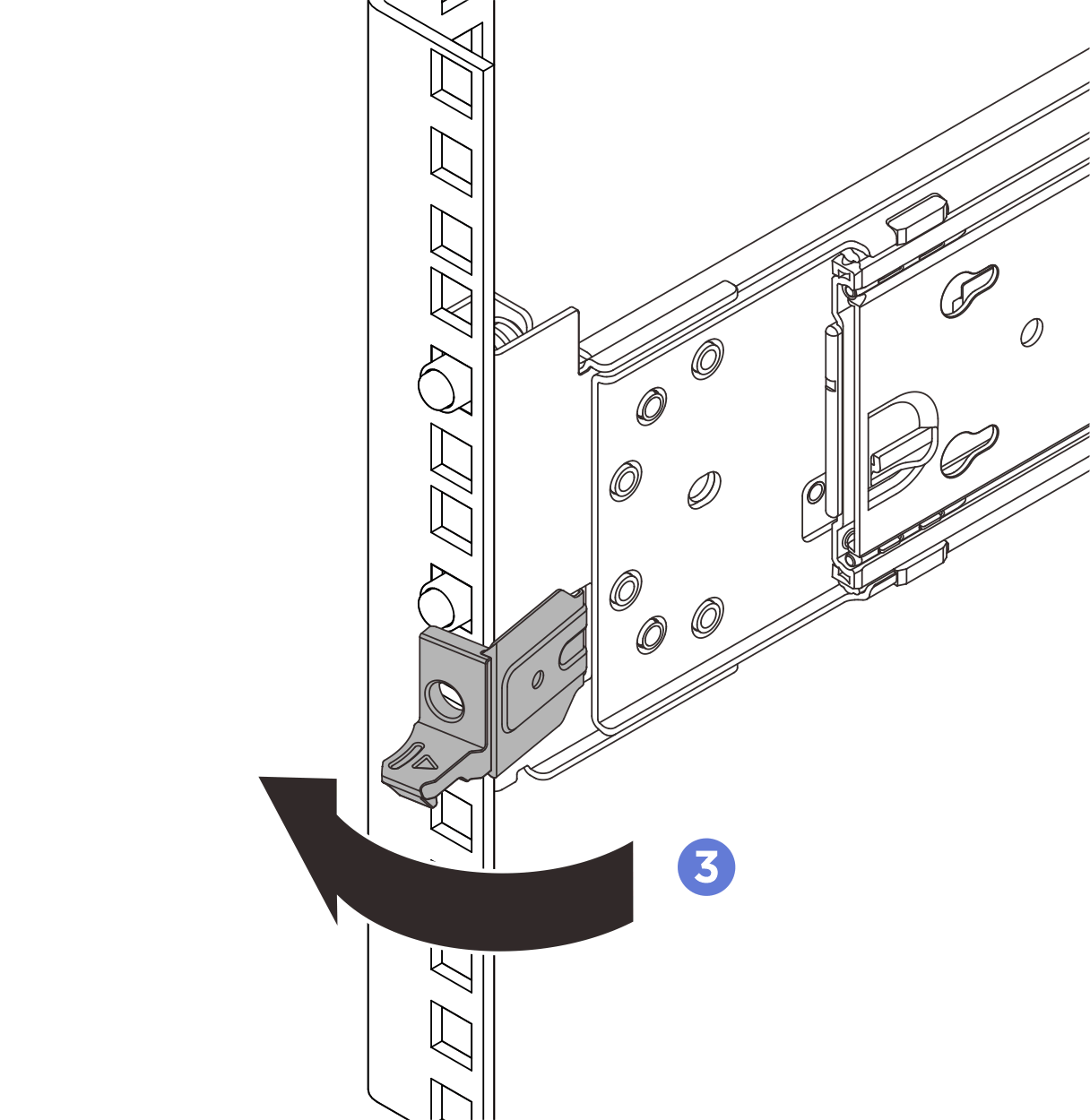

    • Lassen Sie die Verriegelung los, um die Schiene am Rack zu sichern.
  3. Stellen Sie sicher, dass die Schiene sicher in den Flanschlöchern eingerastet ist. Überprüfen Sie hierzu, ob der Haken eingerastet ist und schieben Sie die Schiene vor und zurück, um sicherzustellen, dass sie nicht herausspringt.
    Wichtig

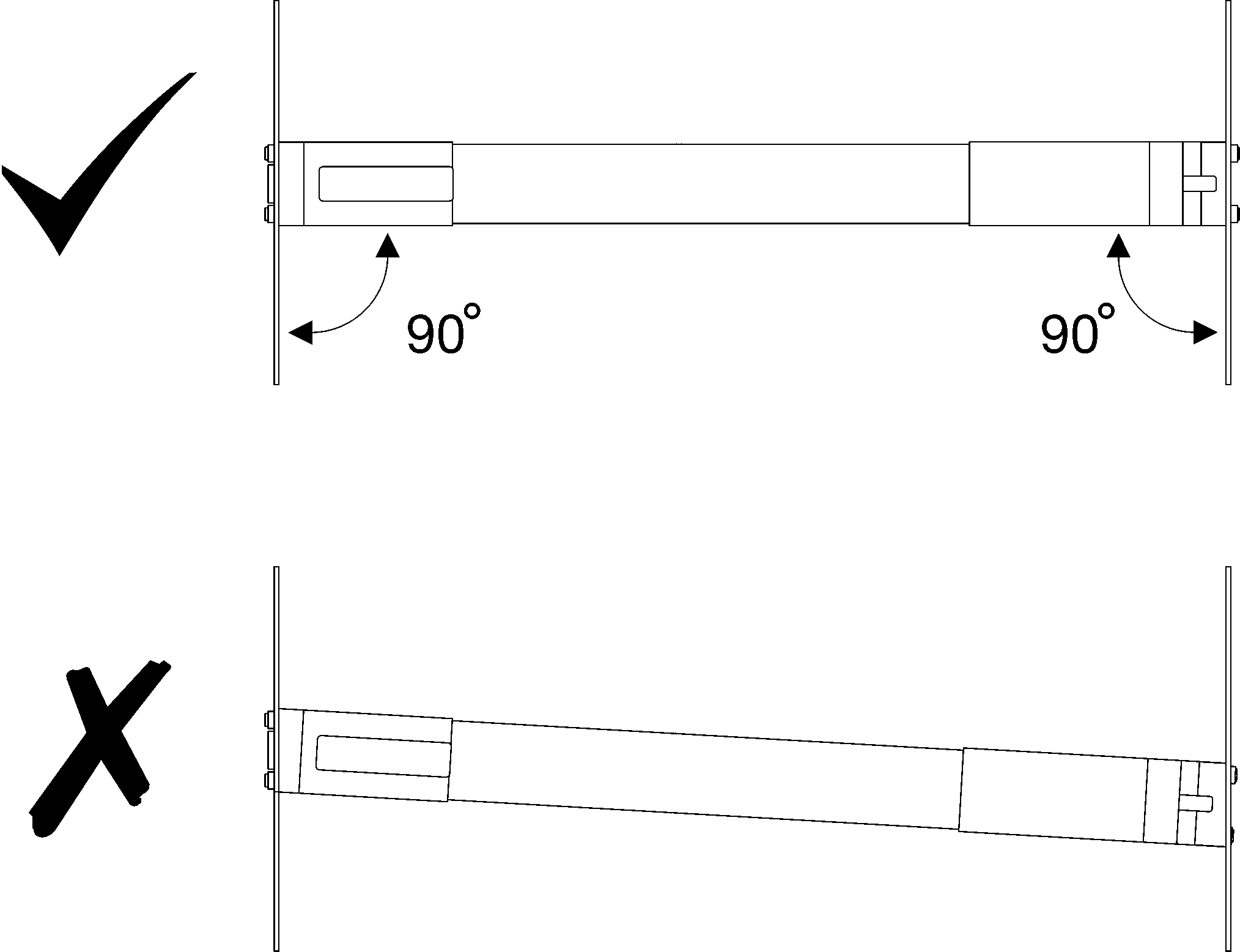

    Stellen Sie sicher, dass beide Enden der Schiene auf derselben Höhe sitzen.

  4. Wiederholen Sie die vorherigen zwei Schritte mit der anderen Schiene.
