Installation des glissières de l’armoire (châssis doté d’une baie E3.S)

Suivez les instructions énoncées dans la présente section pour installer la glissière coulissante E3.S dans l’armoire.

Remarque

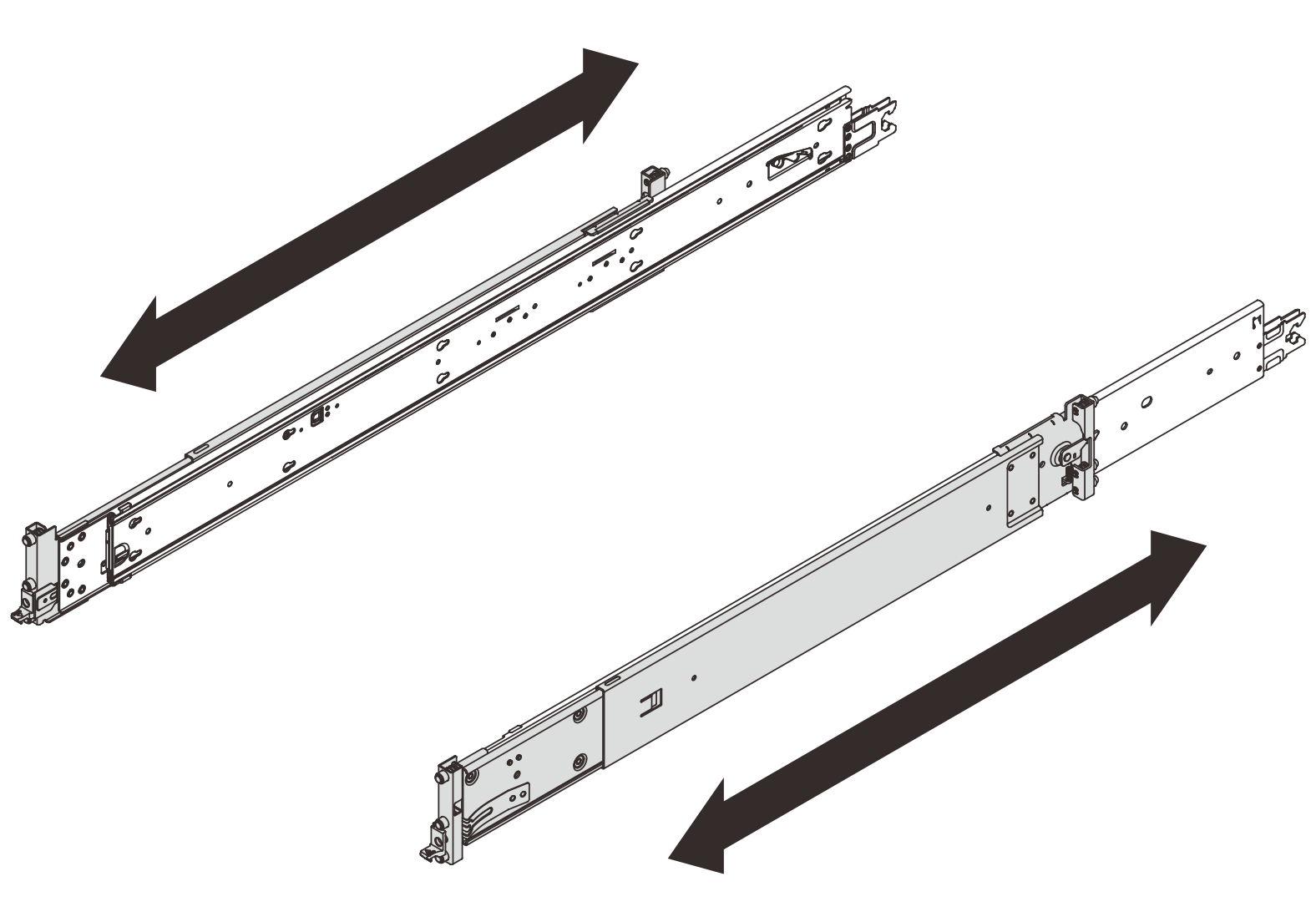

  • Les glissières sont extensibles comme indiqué dans la figure suivante.

  • Installez la glissière sur l’armoire, de l’arrière à l’avant.

  • Vérifiez que la glissière est raccourcie dans la position la plus courte.

  • Les broches de montage des glissières prennent un espace 2U. Suivez le marquage d’espace U de l’armoire lors de l’installation du kit de glissières.

Procédure

  1. Installez les broches de support arrière dans l’armoire.
    Remarque
    Il y a deux glissières, la glissière gauche (signalée par un L) et la glissière droite (signalée par un R). Assurez-vous de bien installer chaque glissière sur le côté correspondant de l’armoire.
    Arrière (glissière gauche)

    Armoire à trous carrés
    Armoire à trous ronds

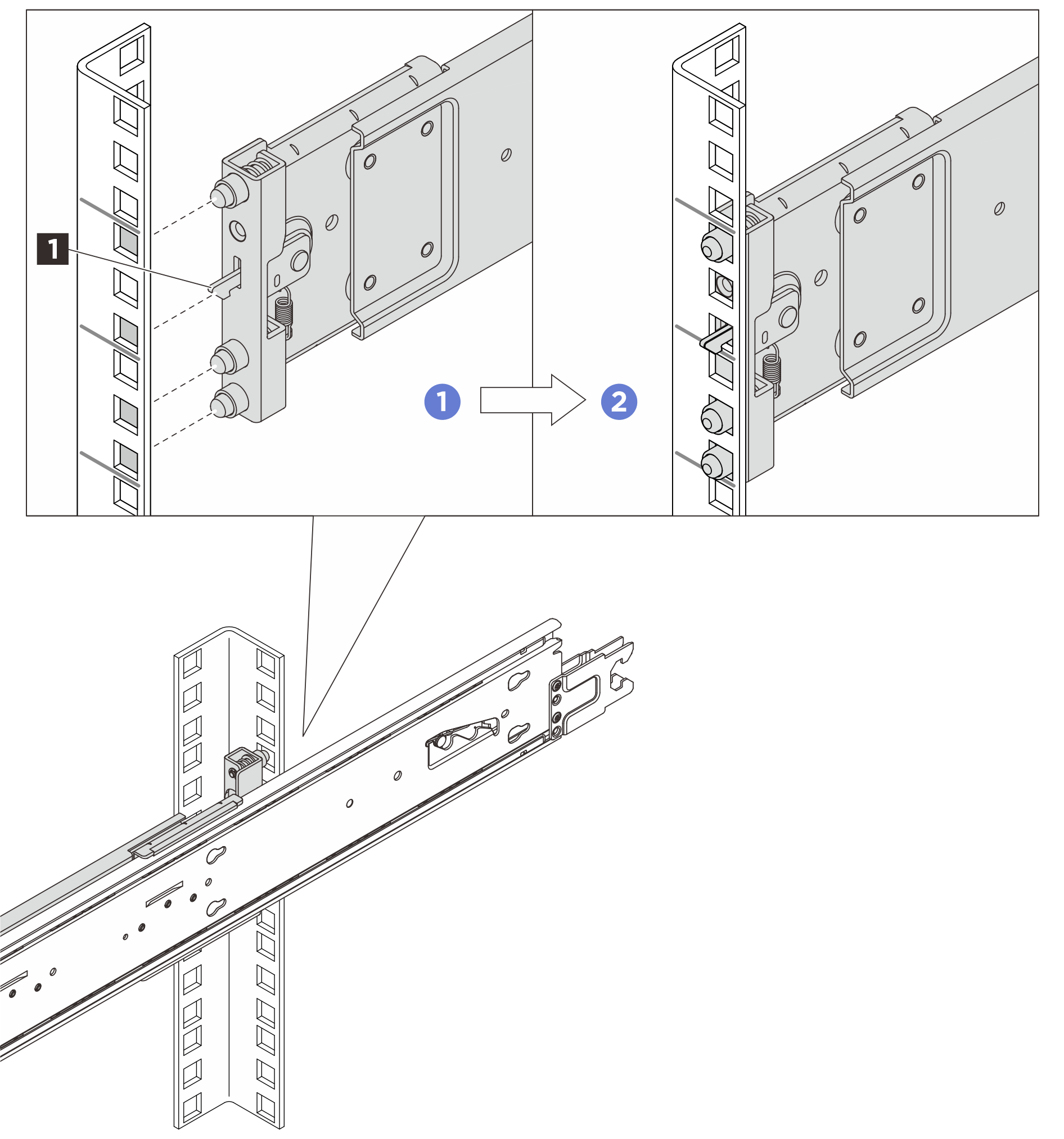

    • Alignez les broches de montage et le loquet de verrouillage 1 sur les brides de l’armoire.
    • Poussez la glissière jusqu’à ce que le loquet s’enclenche.
  2. Installez les broches de support avant dans l’armoire.
    Avant (glissière gauche)

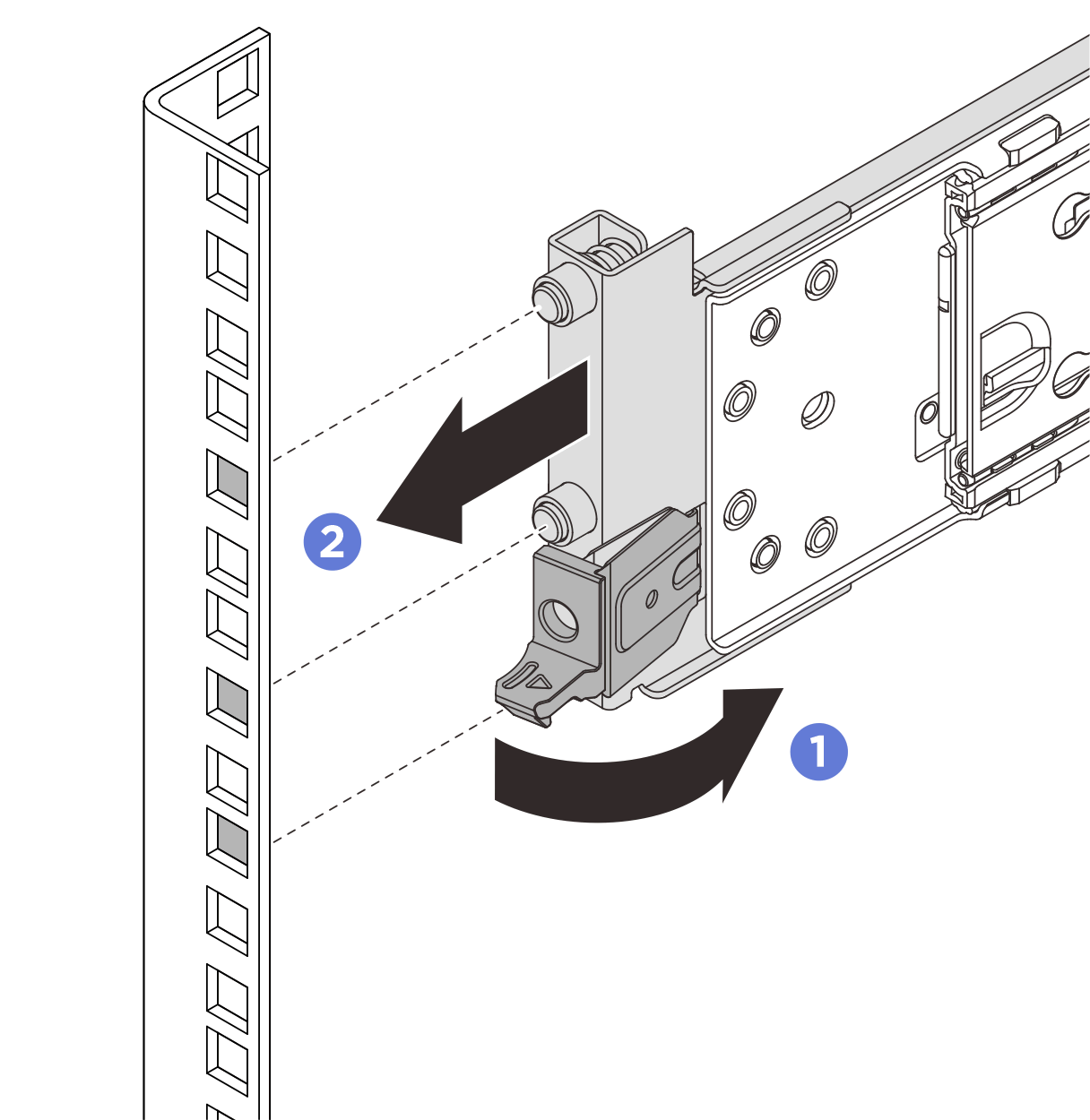

    • Faites pivoter le loquet et maintenez-le.
    • Alignez les broches de montage avec les brides de montage et tirez la glissière vers l’avant.

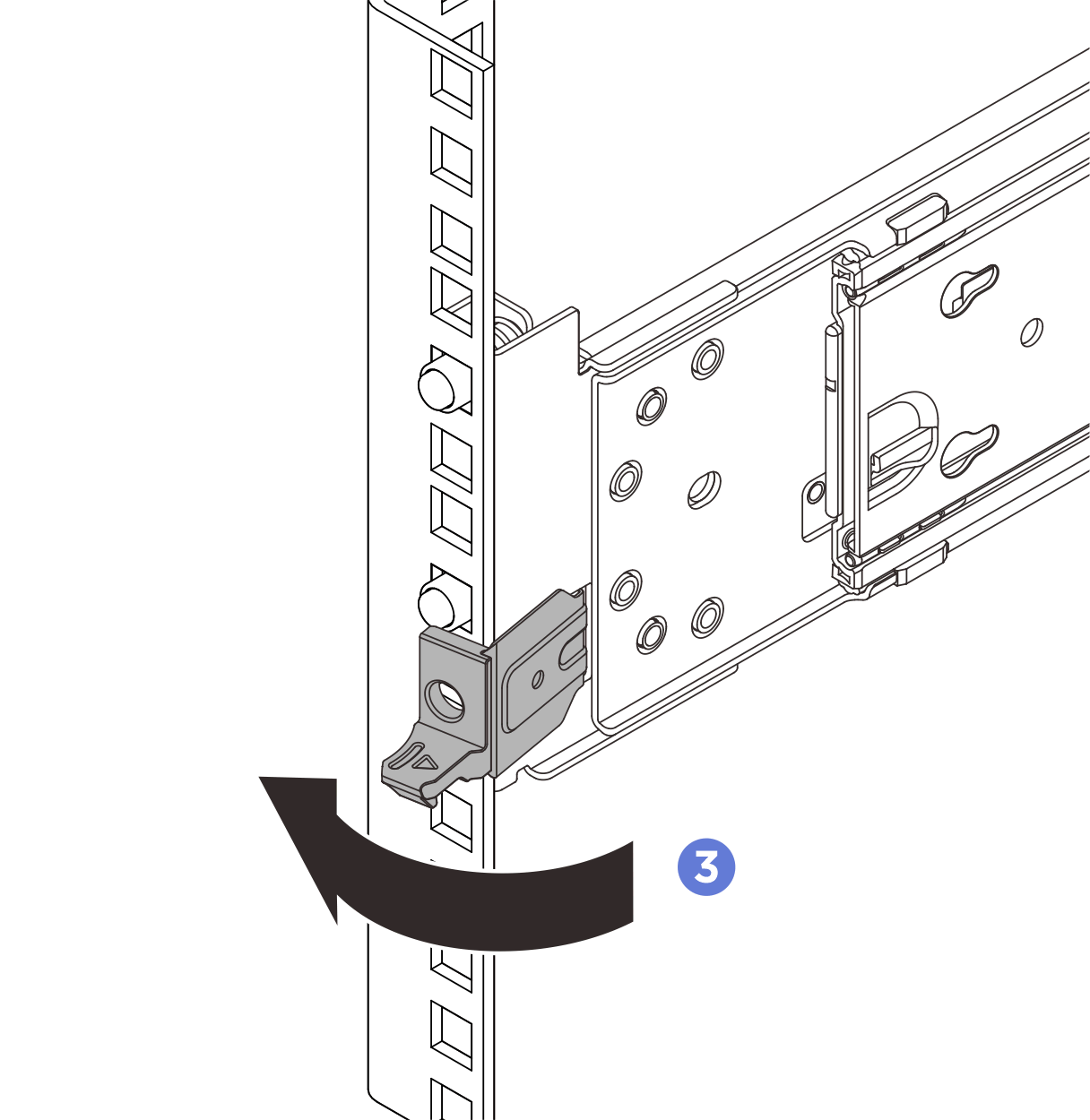

    • Relâchez le loquet pour fixer la glissière à l’armoire.

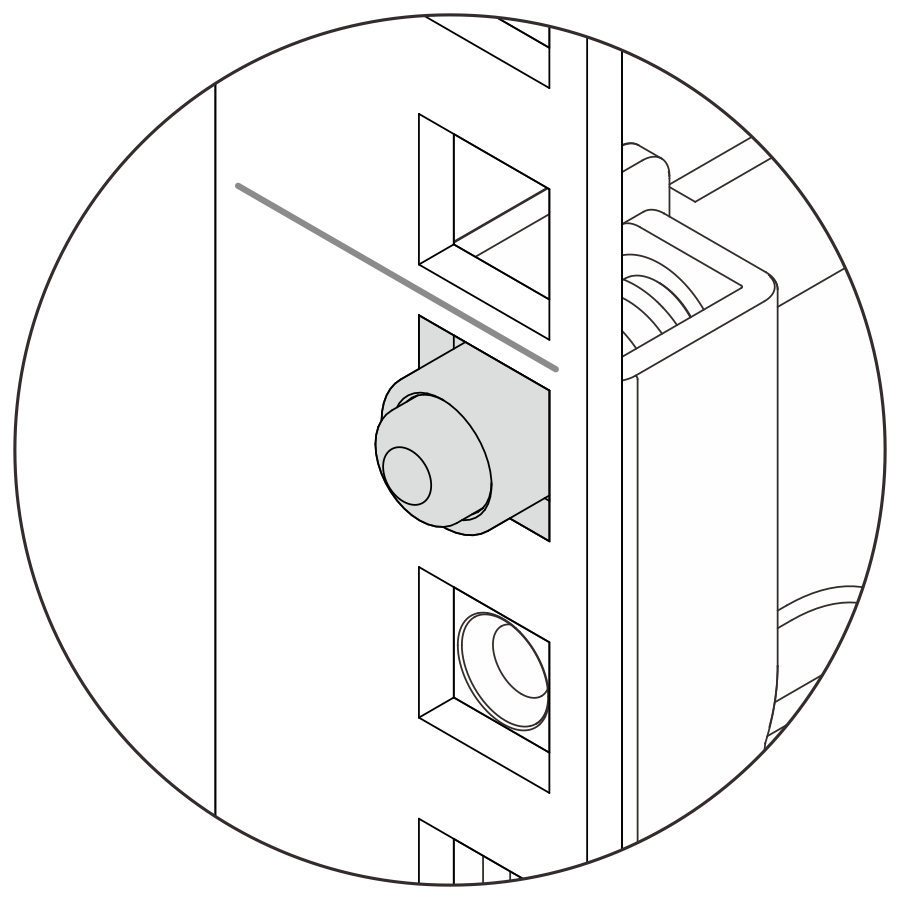

  3. Vérifiez que la glissière est bien insérée dans les orifices de bride en vérifiant que le crochet est accroché et en faisant glisser la glissière vers l’arrière et vers l’avant pour vérifier qu’elle ne ressort pas.
    Important

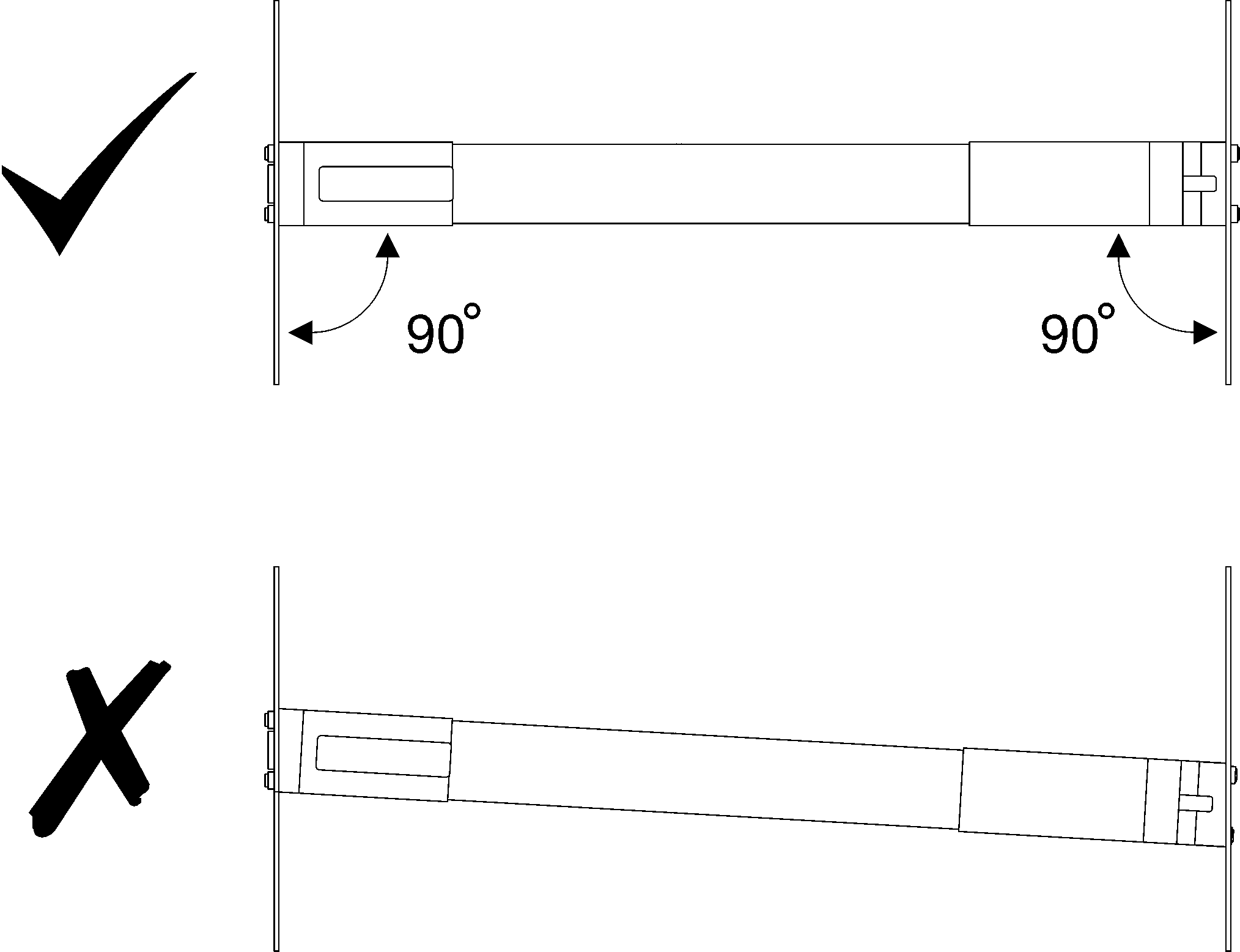

    Assurez-vous que les deux extrémités de la glissière sont sur la même hauteur.

  4. Répétez les deux étapes précédentes sur l’autre glissière.
