ติดตั้งรางในแร็ค (ตัวเครื่องที่มีช่องใส่ E3.S)
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งชุดรางเลื่อน E3.S ลงในแร็ค
หมายเหตุ

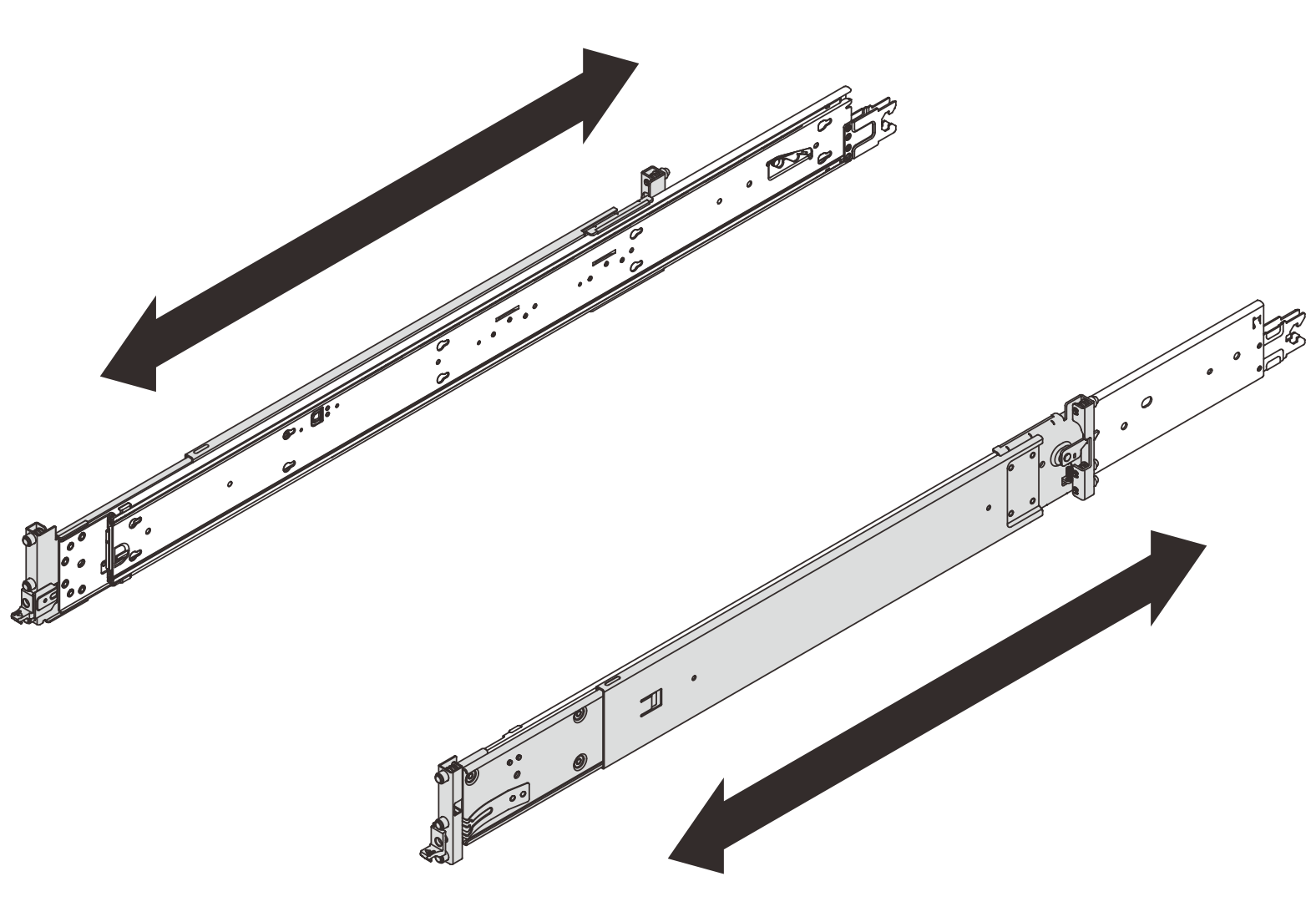

- รางสามารถยืดได้ตามที่แสดงในภาพประกอบต่อไปนี้
ติดตั้งรางในแร็ค โดยเริ่มจากด้านหลังไปด้านหน้า
ตรวจสอบให้แน่ใจว่าได้หดรางให้อยู่ในตำแหน่งที่สั้นที่สุด
หมุดยึดรางใช้พื้นที่ 2U ทำตามเครื่องหมายพื้น U บนแร็คเมื่อติดตั้งชุดราง
ขั้นตอน
- ติดตั้งหมุดยึดด้านหลังลงในแร็คหมายเหตุชุดรางมีทั้งหมดสองชุด คือชุดรางด้านซ้าย (กำกับด้วยอักษร L) และชุดรางด้านขวา (กำกับด้วยอักษร R) ตรวจสอบให้แน่ใจว่าคุณติดตั้งรางแต่ละตัวเข้ากับด้านที่สอดคล้องกันของแร็ค

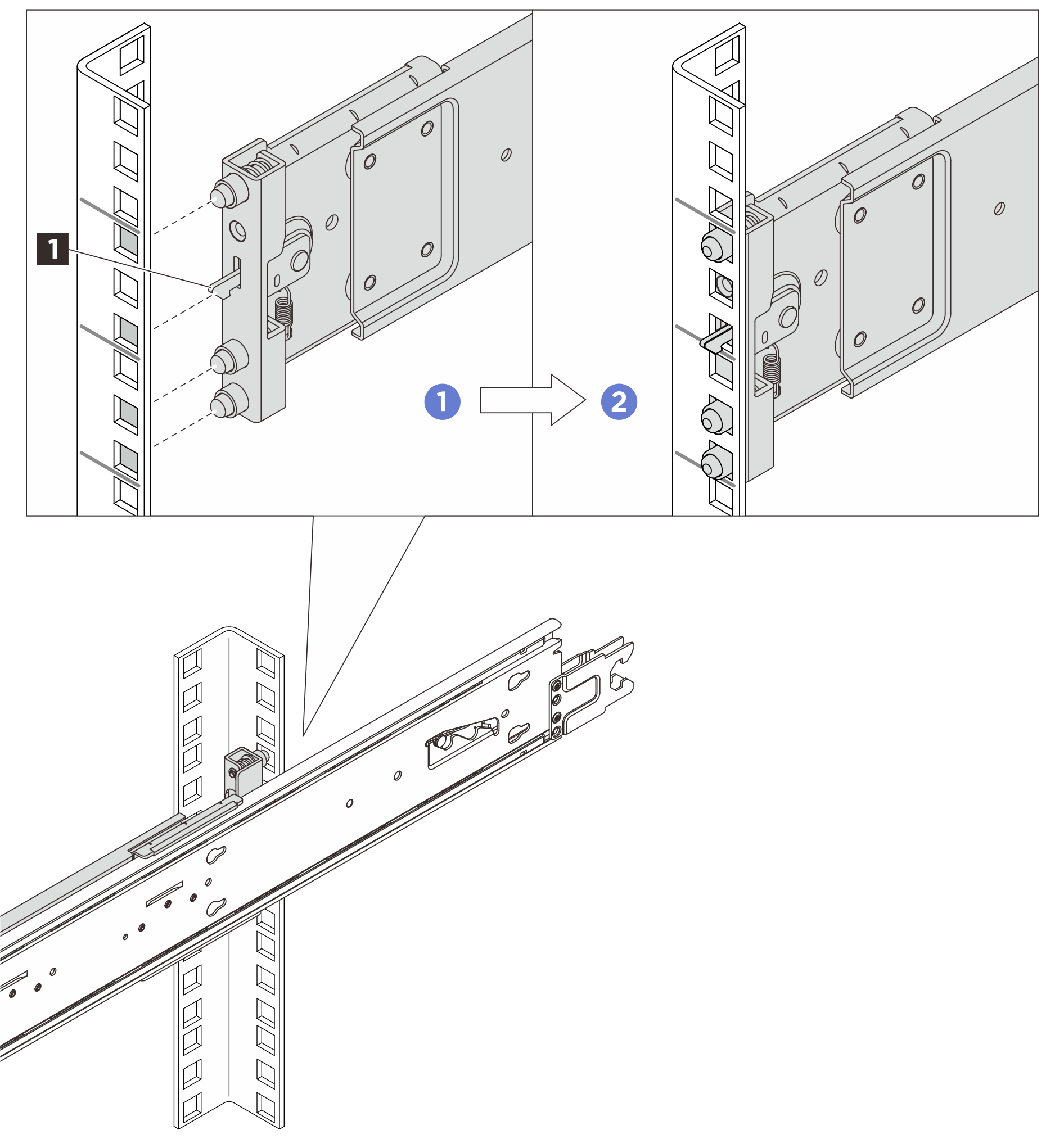

ด้านหลัง (รางซ้าย)

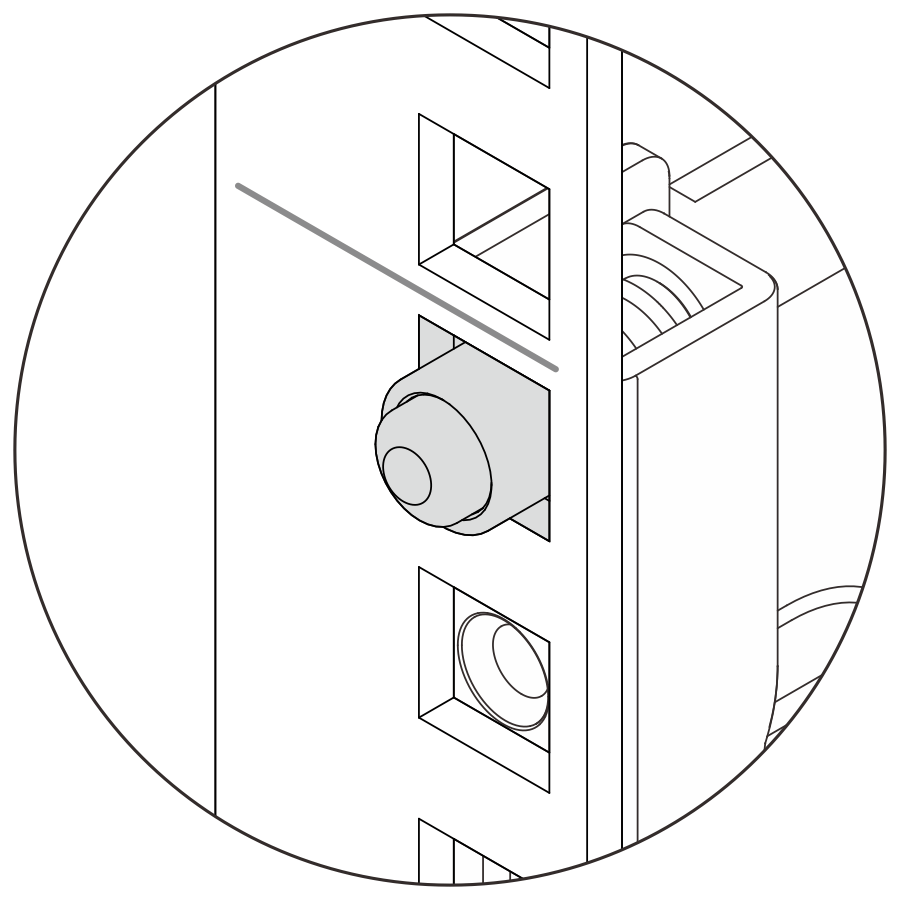

แร็คที่มีรูทรงสี่เหลี่ยม แร็คที่มีรูทรงกลม
จัดแนวหมุดยึดและสลักขอเกี่ยว 1 ให้ตรงกับปีกของแร็ค
ดันรางเข้าไปจนสลักคลิกเข้าที่
- ติดตั้งหมุดยึดด้านหน้าลงในแร็ค

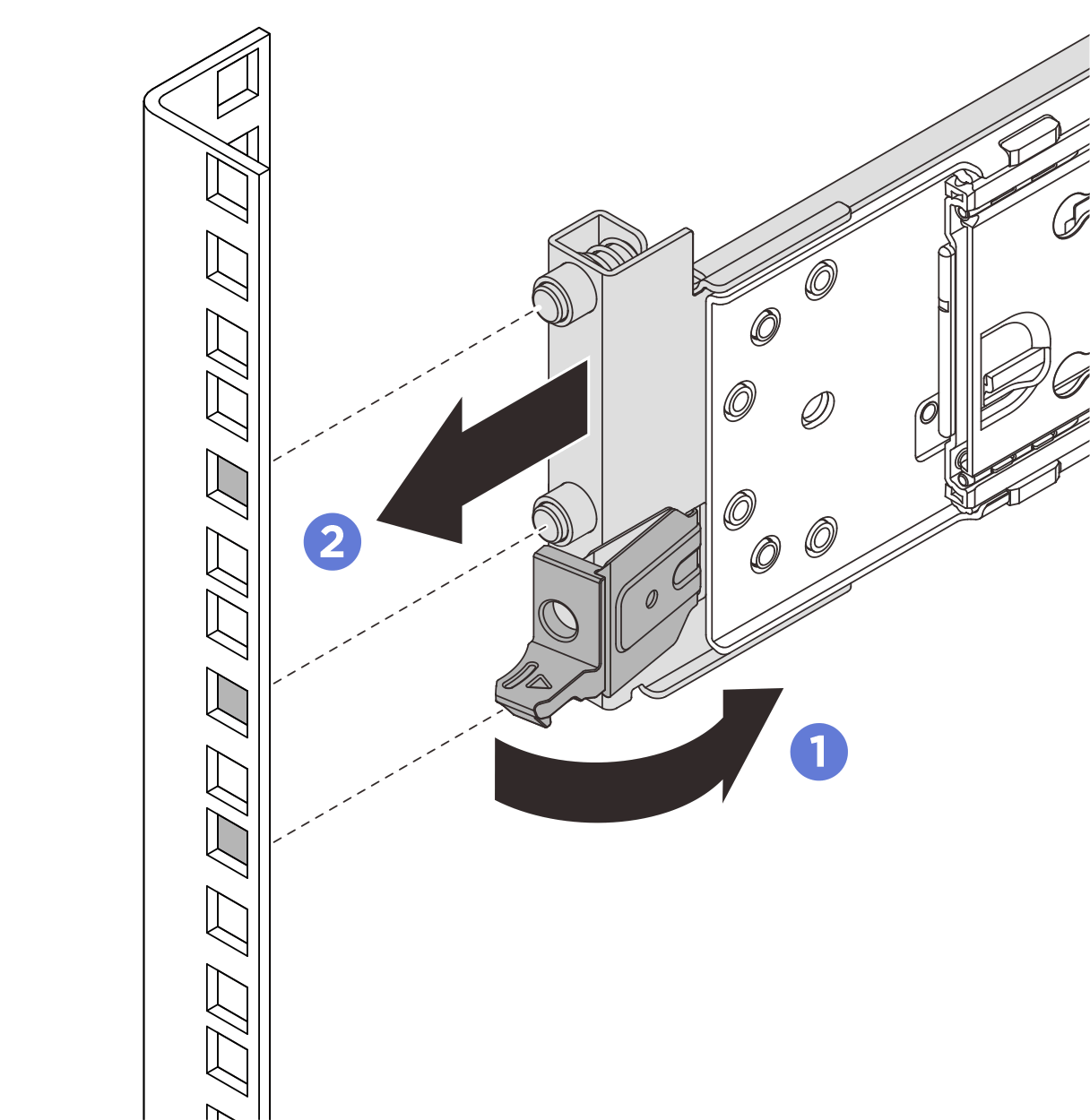

ด้านหน้า (รางซ้าย)
- หมุนสลักค้างไว้
- จัดแนวหมุดยึดให้ตรงกับแผ่นยึด แล้วดึงรางไปข้างหน้า

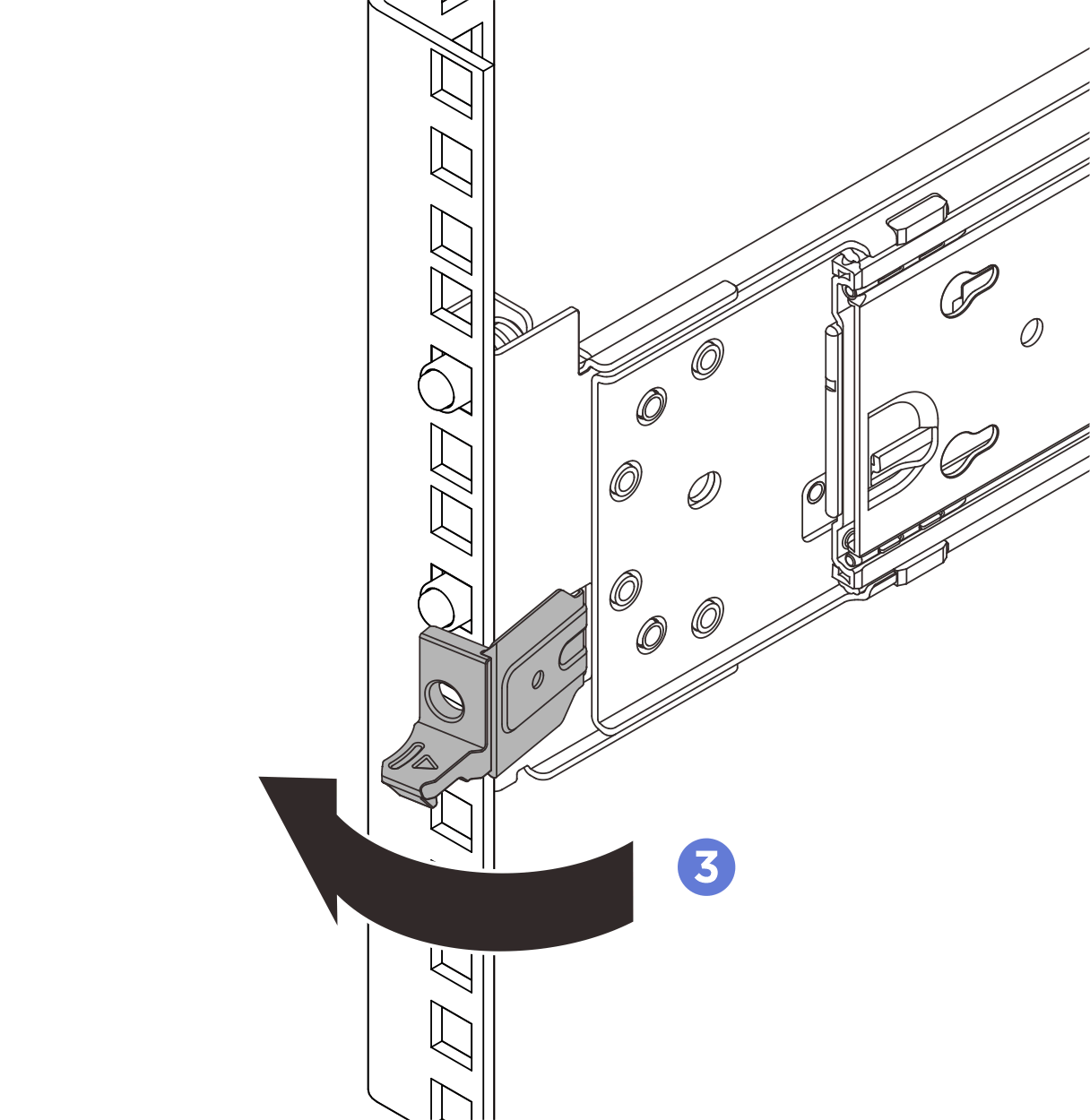

ปลดสลักเพื่อยึดรางเข้ากับแร็ค

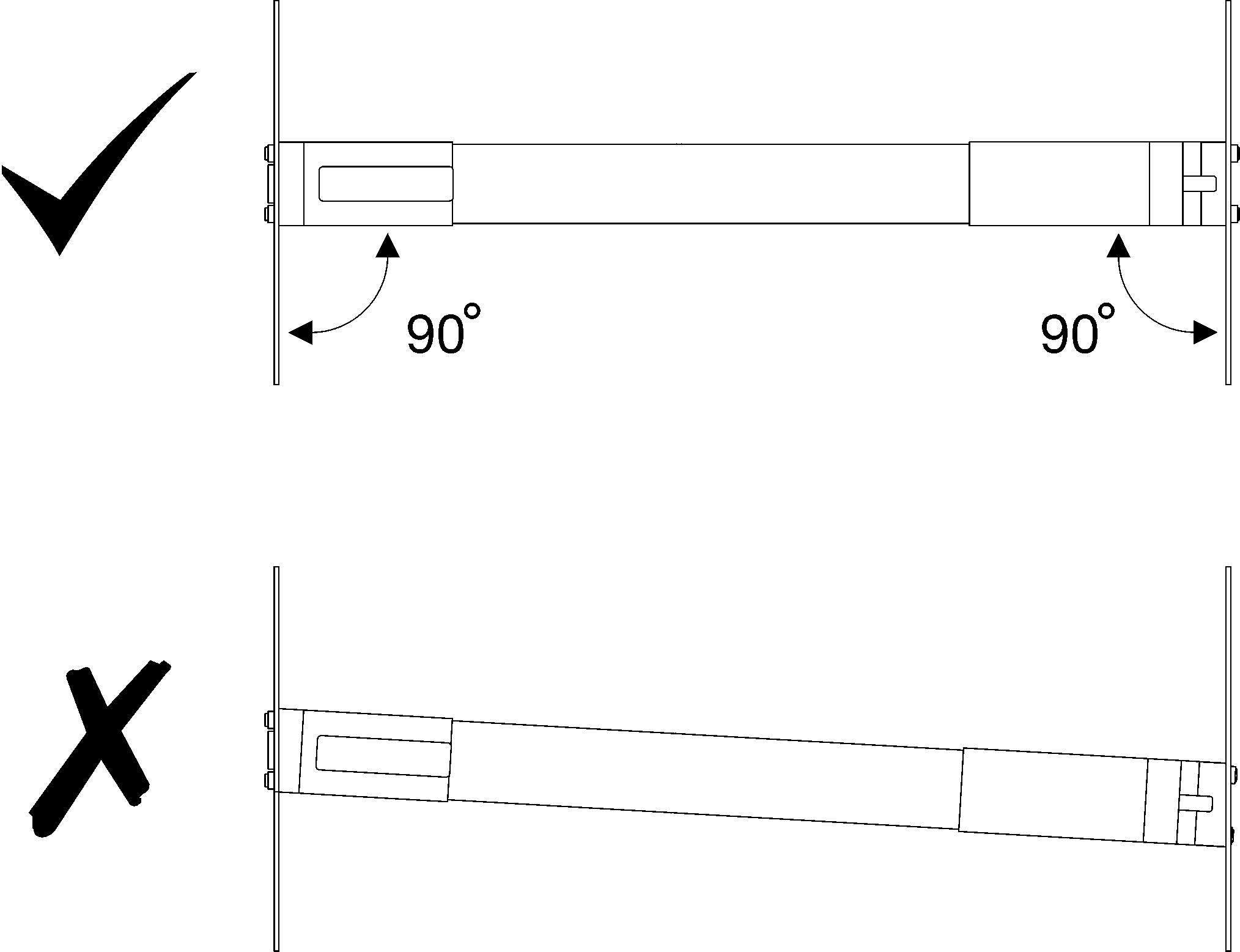

- ตรวจสอบให้แน่ใจว่ารางประกอบเข้ากับรูแผ่นยึดแน่นหนาดีโดยตรวจสอบว่ามีการเกี่ยวตะขอ และเลื่อนไปข้างหน้าและหลังเพื่อให้แน่ใจว่ารางจะไม่หลุดออกมา สำคัญตรวจสอบให้แน่ใจว่าปลายรางทั้งสองอยู่ในระดับความสูงเท่ากัน
