Installazione del kit per la guida nel rack (chassis con vani da 2,5 pollici)

Seguire le istruzioni riportate in questa sezione per installare il kit per la guida nel rack.

Nota

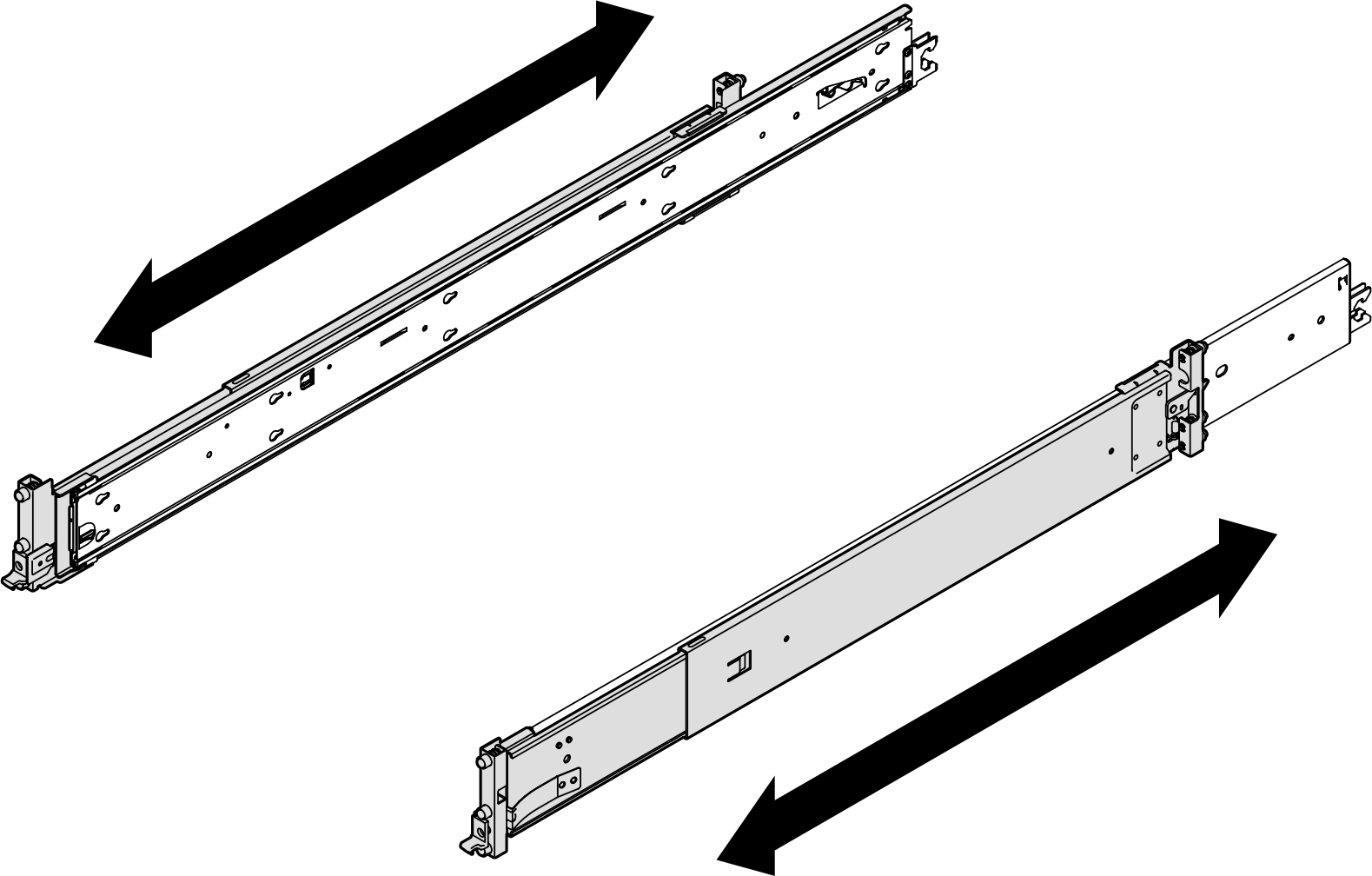

  • Le guide sono estendibili, come mostrato nella seguente figura.

  • Installare la guida nel rack, iniziando dalla parte posteriore e proseguendo con la parte anteriore.

  • Accertarsi che la guida si trovi nella posizione più corta.

  • I piedini di montaggio della guida occupano lo spazio 2U. Seguire l'indicazione dello spazio U sul rack quando si installa il kit per la guida.

Procedura

  1. Installare i piedini di montaggio posteriori nel rack.
    Nota
    Sono disponibili due guide di scorrimento, una sinistra (contrassegnata con la lettera L) e una destra (contrassegnata con la lettera R). Assicurarsi di installare ciascuna guida sul lato corrispondente del rack.

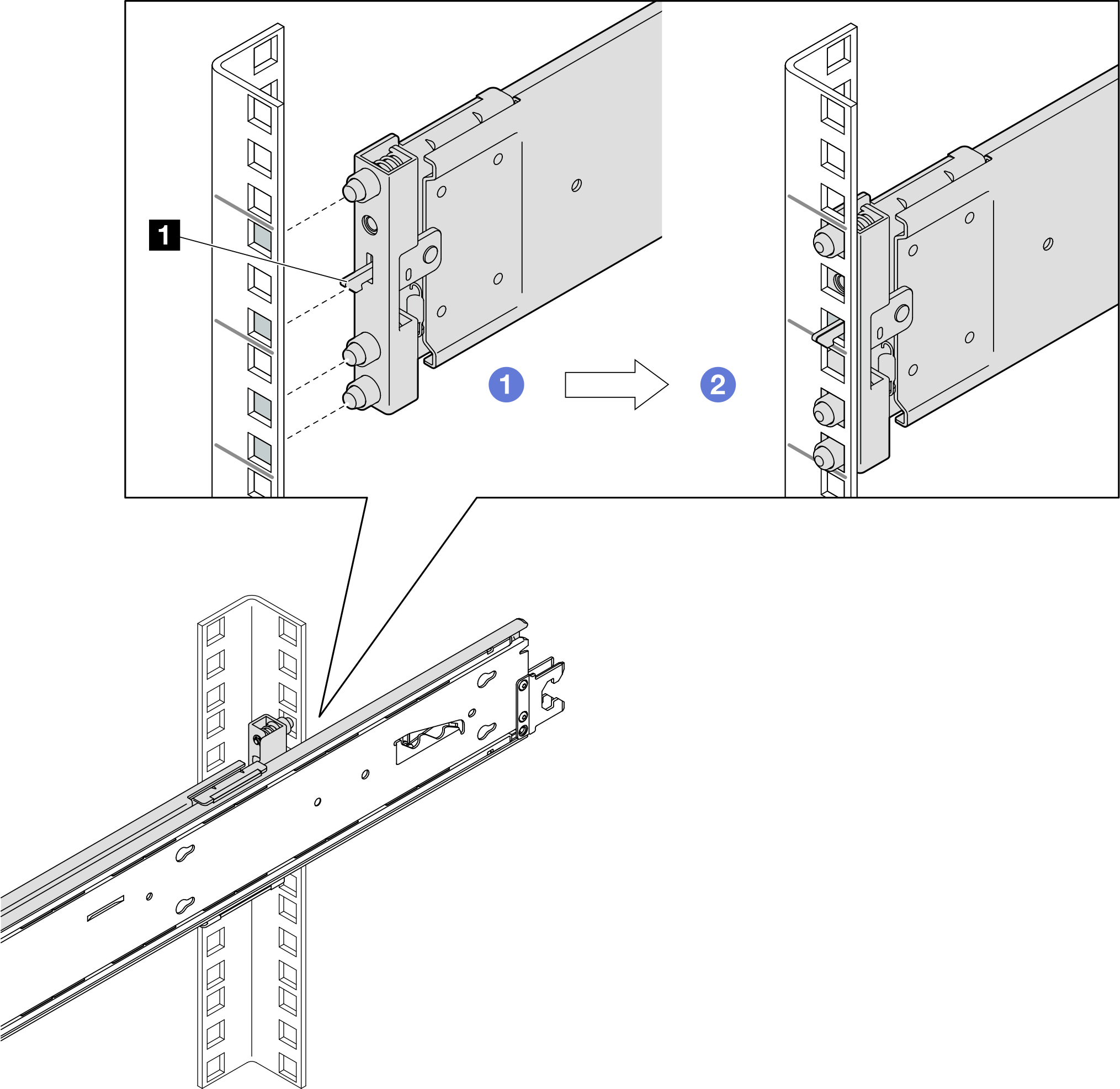

    Parte posteriore (guida sinistra)

    Rack con foro quadrato
    Rack con foro circolare
    • Allineare i piedini di montaggio e il fermo del gancio 1 alle flange del rack.
    • Spingere la guida verso l'interno finché il fermo non scatta in posizione.
  2. Installare i piedini di montaggio anteriori nel rack.

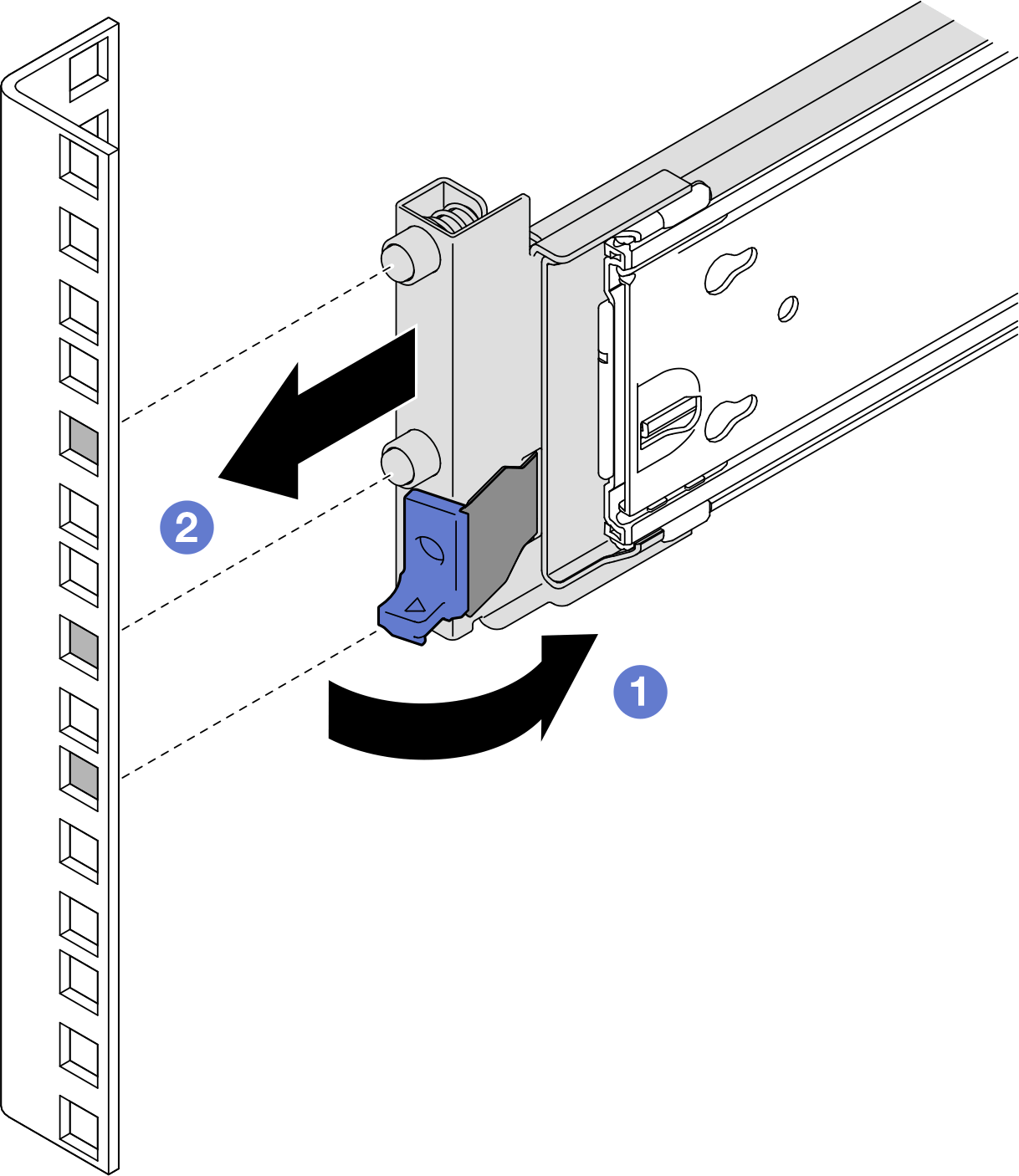

    Parte anteriore (guida sinistra)



    • Ruotare e tenere premuto il fermo.
    • Allineare i piedini di montaggio alle flange di montaggio e tirare la guida in avanti.

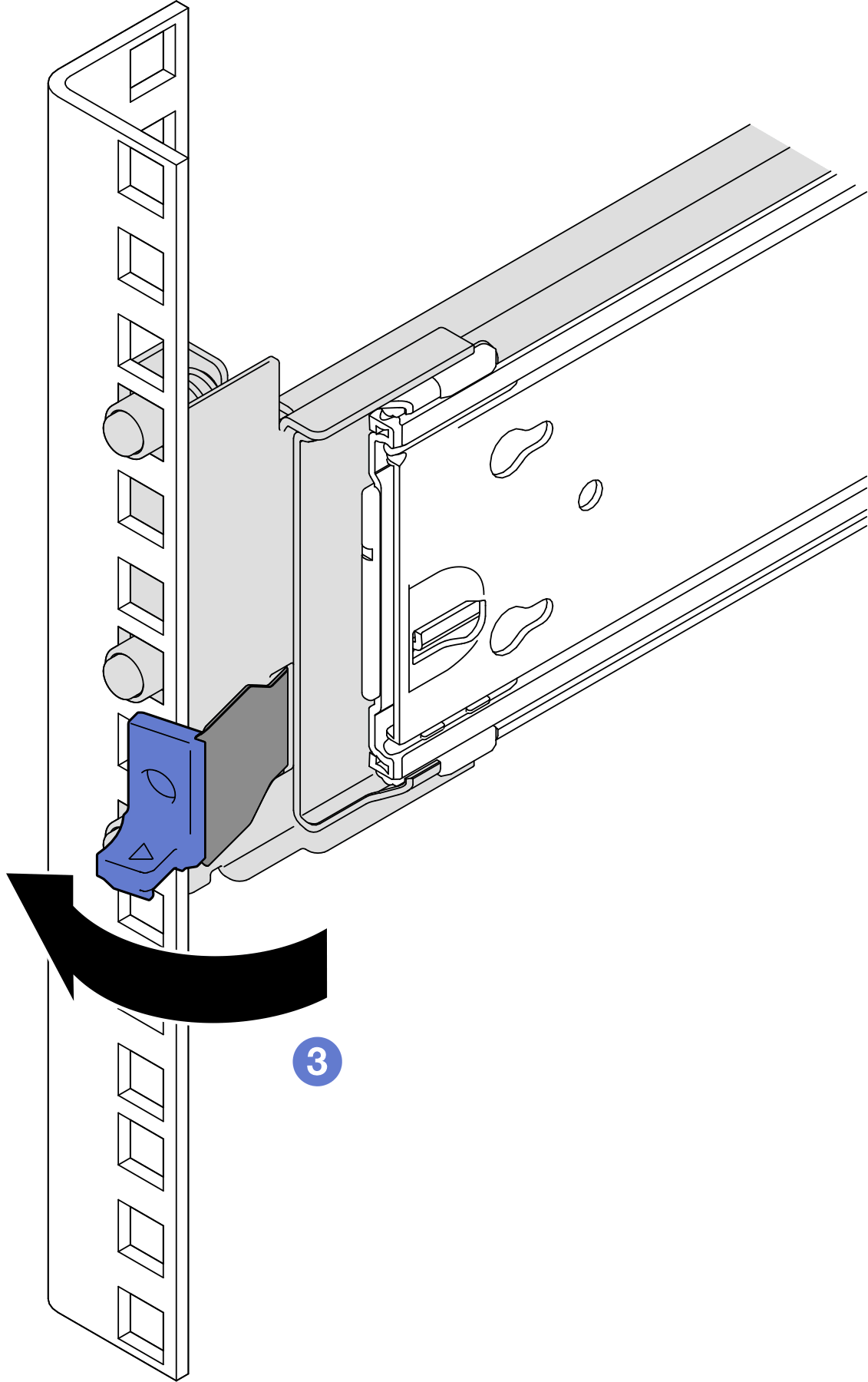

    • Rilasciare il fermo per fissare la guida al rack.
  3. Accertarsi che la guida sia fissata correttamente nei fori della flangia, verificando che il fermo sia in posizione e facendo scorrere la guida avanti e indietro per essere certi che non esca dal binario.
    Importante
    Verificare che entrambe le estremità della guida si trovino alla stessa altezza.

  4. Ripetere i due passaggi precedenti per l'altra guida.
