랙에 레일 키트 설치(2.5인치 베이 섀시)
이 섹션의 지침에 따라 랙에 레일 키트를 설치하십시오.
주

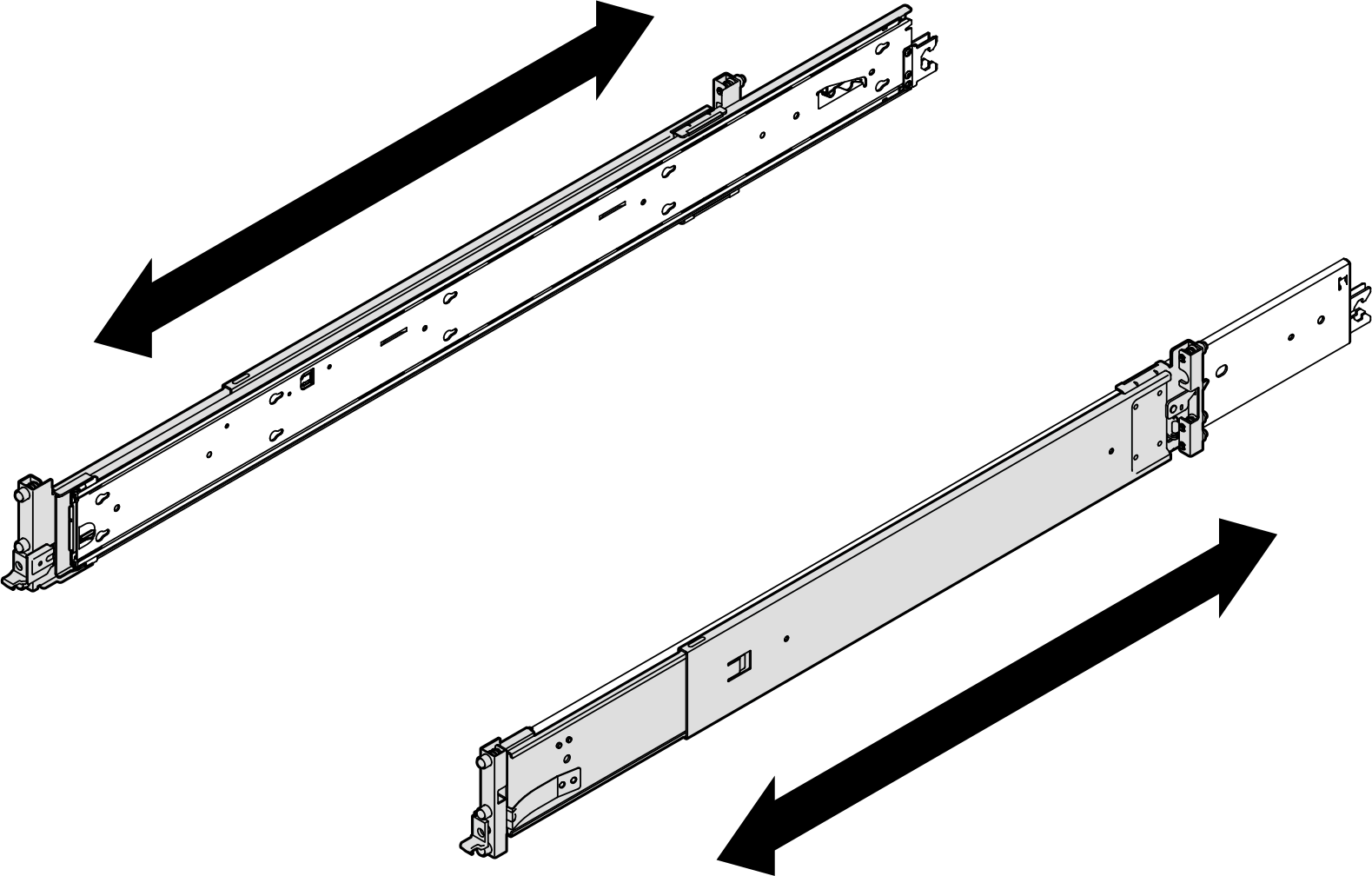

- 레일은 다음 그림에 표시된 것처럼 확장이 가능합니다.
뒷면에서 시작하여 앞면으로 랙에 레일을 설치하십시오.
레일이 가장 짧게 축소되었는지 확인하십시오.
레일 마운팅 핀은 2U 공간을 차지합니다. 레일 키트를 설치할 때 랙의 U 공간 표시를 따르십시오.
절차
- 랙에 뒷면 마운팅 핀을 설치하십시오.주두 개의 레일, 왼쪽 레일(L로 표시) 및 오른쪽 레일(R로 표시)이 있습니다. 각 레일을 랙의 해당 측면에 설치해야 합니다.

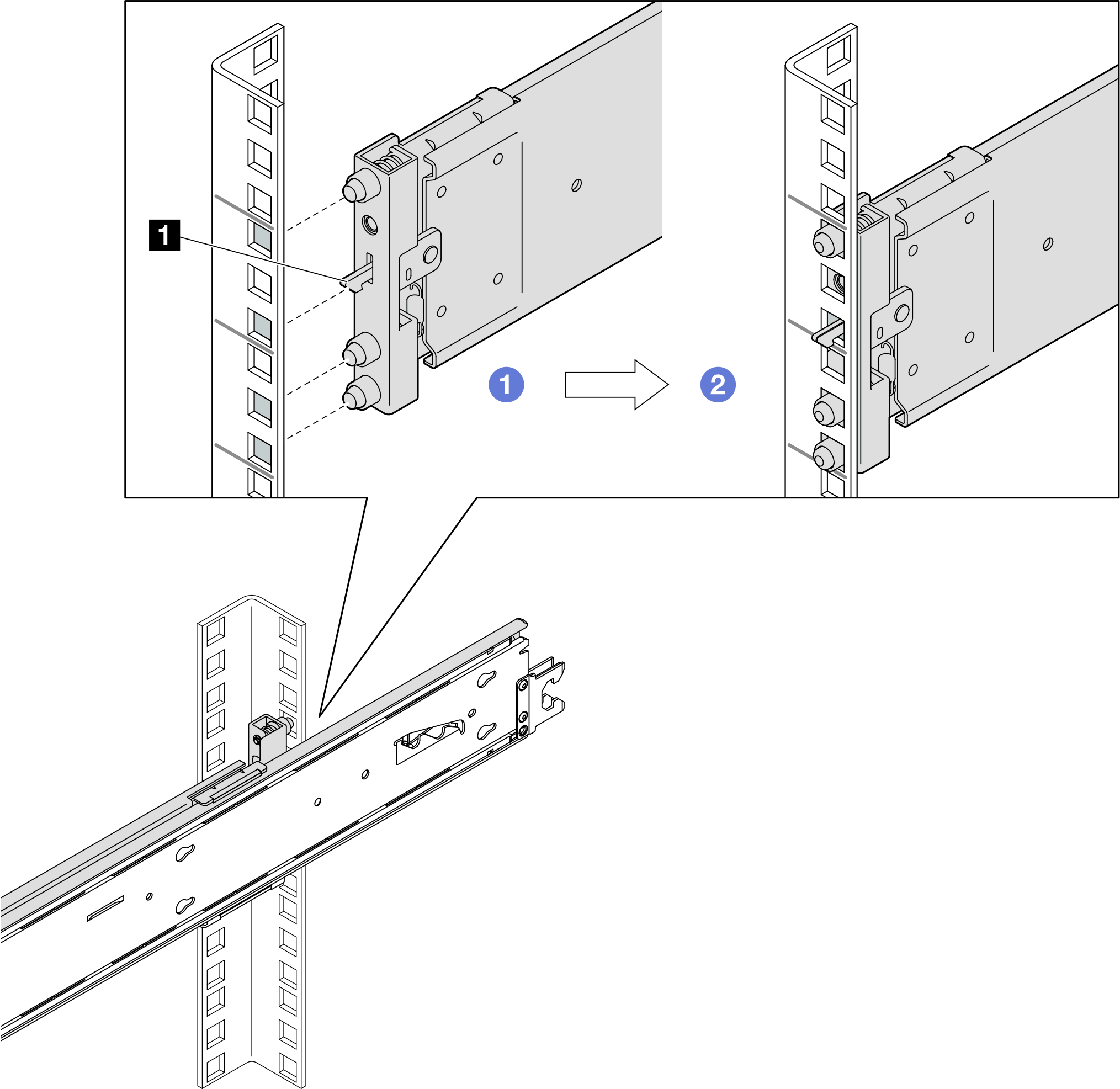

뒷면(왼쪽 레일)
사각형 구멍 랙 원형 구멍 랙
마운팅 핀과 후크 래치 1를 랙 플랜지에 맞추십시오.
딸깍하고 제자리에 들어갈 때까지 레일을 누르십시오.
- 랙에 앞면 마운팅 핀을 설치하십시오.

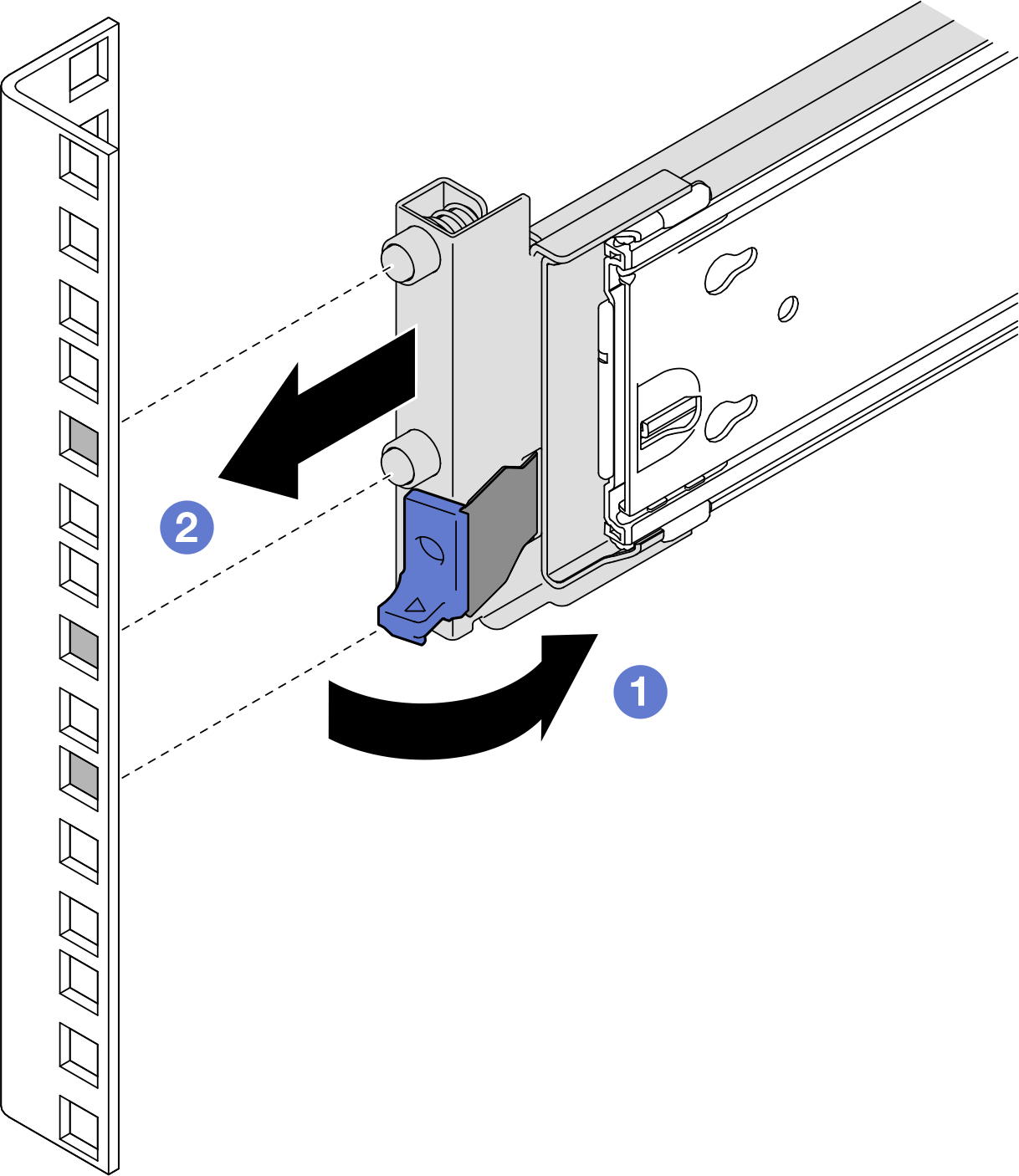

앞면(왼쪽 레일)
- 래치를 돌린 상태로 유지하십시오.
- 마운팅 핀을 마운팅 플랜지에 맞추고 레일을 앞으로 당기십시오.

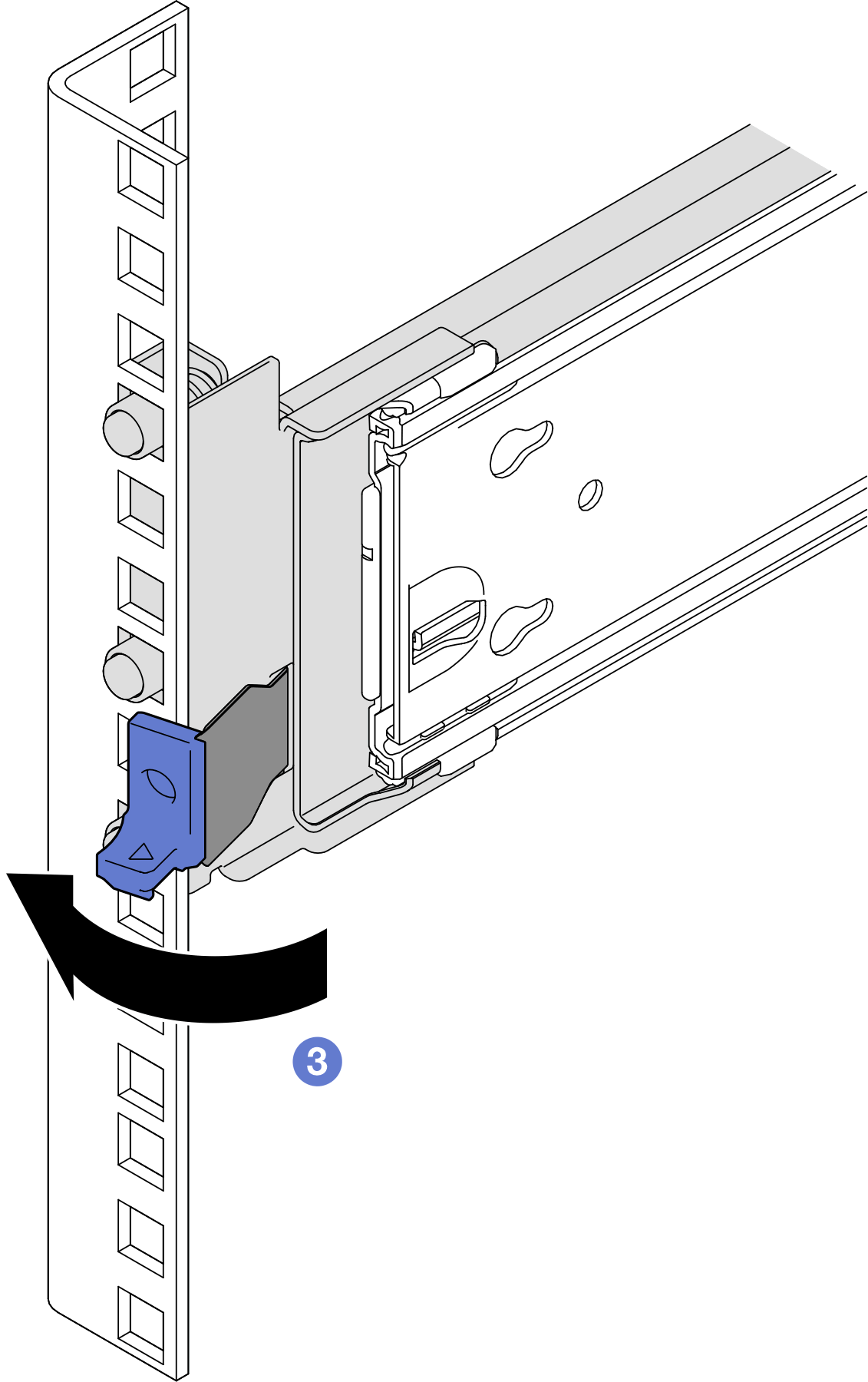

래치를 풀어 레일을 랙에 고정하십시오.
- 후크가 걸렸는지 검사하고 앞뒤로 밀어 레일이 튀어나오지 않는지 확인하여 레일이 플랜지 구멍에 단단히 고정되었는지 확인하십시오. 중요사항레일의 양쪽 끝이 같은 높이에 있는지 확인하십시오.
