Schiene aus dem Rack entfernen

Befolgen Sie zum Entfernen der Schiene aus einem Rack die folgenden Anweisungen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie alle Einbaurahmen aus dem Gehäuse. Siehe Einbaurahmen aus dem Gehäuse entfernen.
   2. Entfernen Sie die Abdeckblende. Weitere Informationen unter Abdeckblende entfernen.
   3. Entfernen Sie den SMM3. Weitere Informationen unter SMM3 entfernen.
   4. Trennen Sie die Netzkabel und entfernen Sie alle Power Conversion Stations (PCS). Siehe Power Conversion Station (PCS) entfernen.
   5. Entfernen Sie alle Power Conversion Station (PCS)-Rahmen. Siehe Power Conversion Station (PCS)-Rahmen entfernen.
   6. Entfernen Sie die oberen und unteren Leitungen. Siehe Leitung entfernen.
   7. Entfernen Sie die Mittelplattenbaugruppe. Weitere Informationen unter Mittelplattenbaugruppe entfernen.
2. Entfernen Sie das Gehäuse aus dem Rack. Weitere Informationen unter Gehäuse aus dem Rack entfernen.

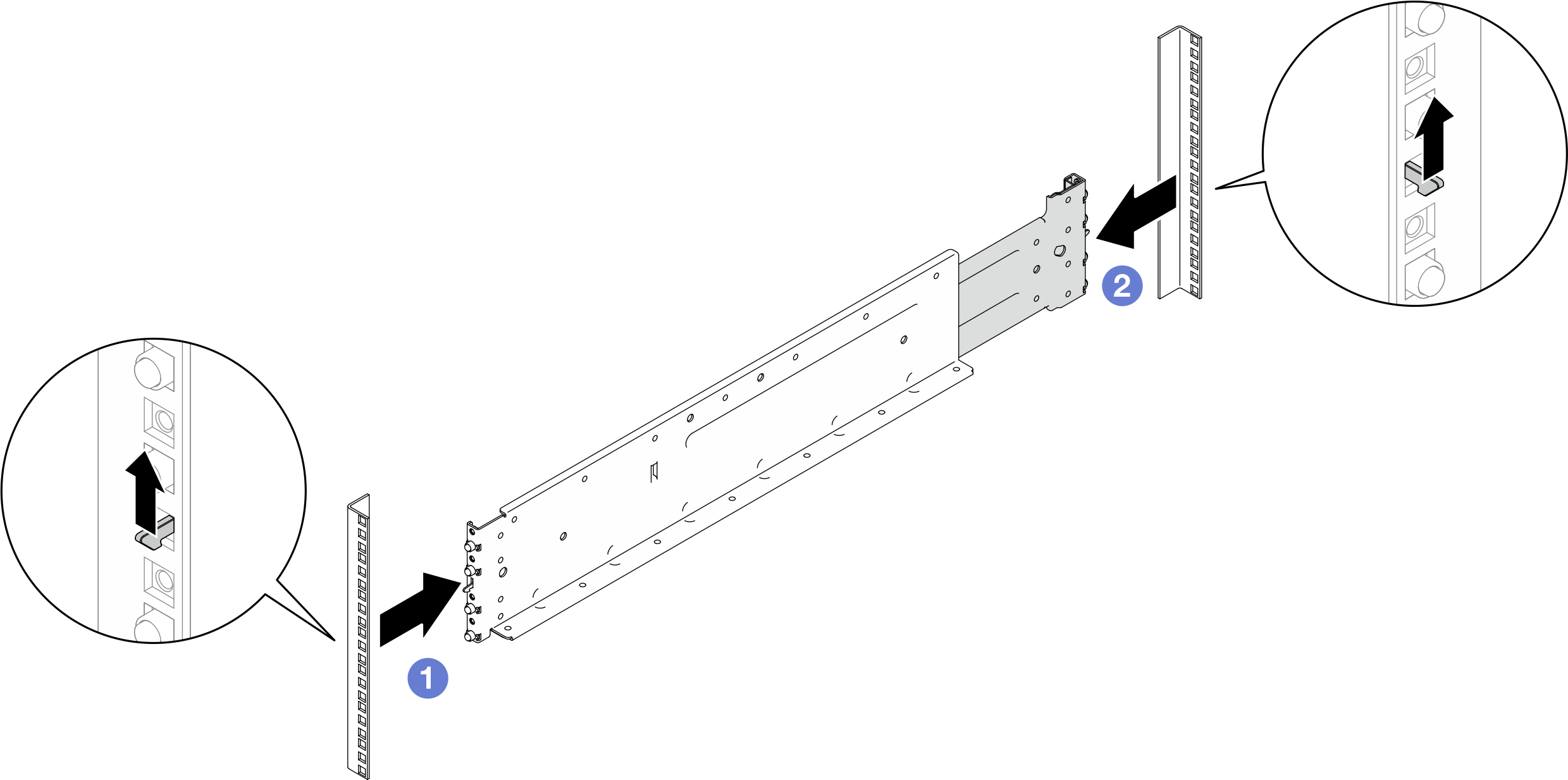

3. Entfernen Sie die Schiene aus dem Rack.
   1. Heben Sie den Verschlusshaken an der Vorderseite der Schiene an und ziehen Sie die Schiene aus dem Rack.
   2. Heben Sie den Verschlusshaken an der Rückseite der Schiene an und ziehen Sie die Schiene aus dem Rack.



4. Wiederholen Sie den Vorgang, um die andere Schiene zu entfernen.
