랙에서 레일 제거

랙에서 레일을 제거하려면 아래에 제공된 지시사항을 따르십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 모두 제거합니다. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 빈 필러를 제거하십시오. 빈 필러 제거의 내용을 참조하십시오.
   3. SMM3을 제거합니다. SMM3 제거의 내용을 참조하십시오.
   4. 전원 코드를 분리하고 모든 전력 변환 스테이션(PCS)을 제거합니다. 전력 변환 스테이션(PCS) 제거의 내용을 참조하십시오.
   5. 모든 전력 변환 스테이션(PCS) 케이지를 제거합니다. 전력 변환 스테이션(PCS) 케이지 제거의 내용을 참조하십시오.
   6. 상부 및 하부 매니폴드를 제거합니다. 매니폴드 제거의 내용을 참조하십시오.
   7. 엔클로저 중간 플레이트 어셈블리를 제거합니다. 중간 플레이트 어셈블리 제거의 내용을 참조하십시오.
2. 랙에서 엔클로저를 제거하십시오. 랙에서 엔클로저 제거의 내용을 참조하십시오.
3. 랙에서 레일을 제거하십시오.

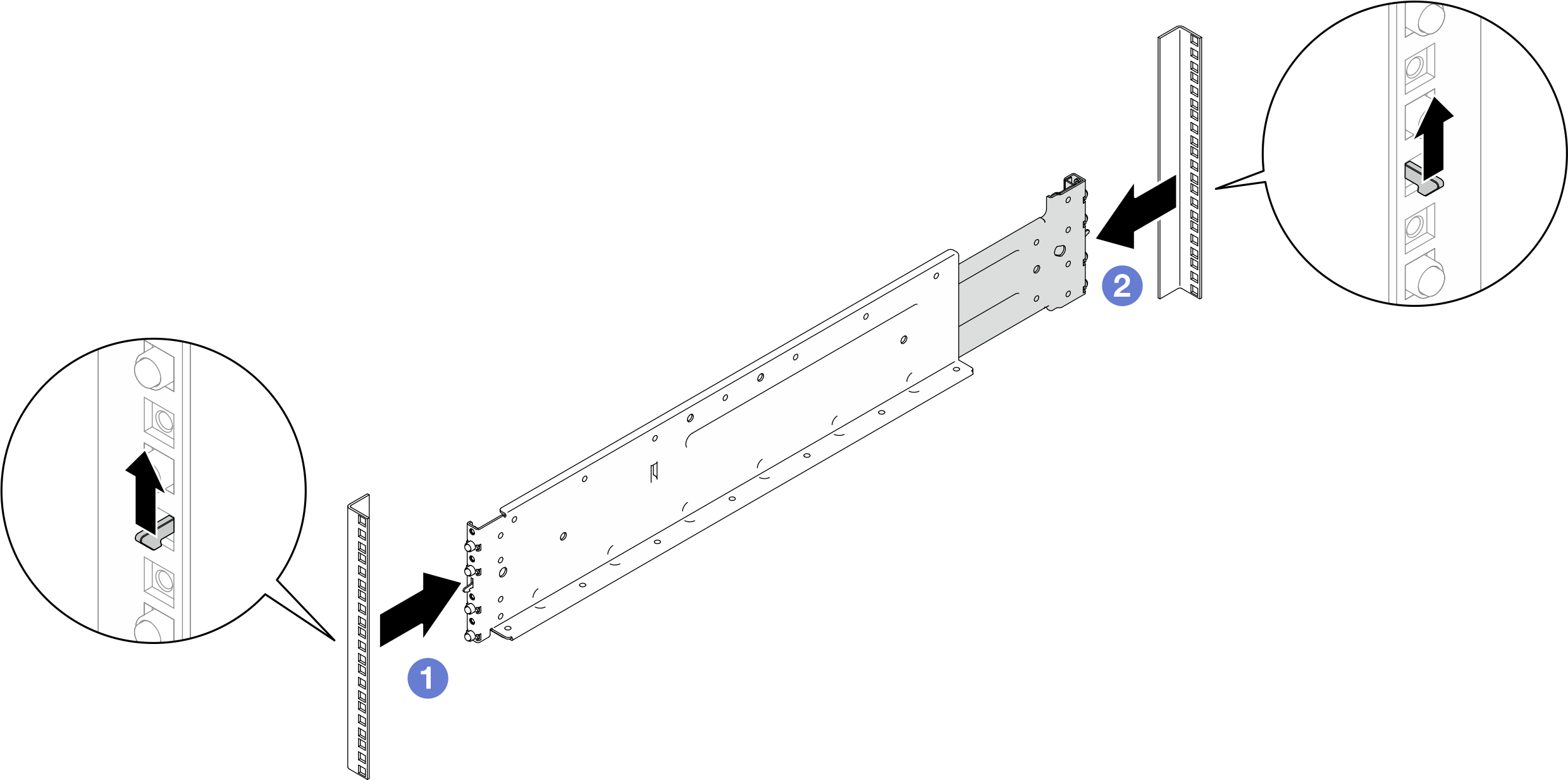

   1. 레일 앞면에서 잠금 후크를 들어 올리고 랙에서 레일을 당겨 빼내십시오.
   2. 레일 뒷면에서 잠금 후크를 들어 올리고 랙에서 레일을 당겨 빼내십시오.



4. 이 단계를 반복하여 다른 레일을 제거하십시오.
