랙에서 엔클로저 제거

다음 정보를 사용하여 랙에서 엔클로저를 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 엔클로저를 멀리 또는 큰 폭으로 이동할 때는 리프트 도구와 리프트 핸들을 사용해야 합니다. 짧은 거리를 이동할 때만 엔클로저를 도구 없이 수동으로 들어올릴 수 있습니다. 엔클로저를 수동으로 들어올릴 때는 손상을 방지하기 위해 엔클로저 앞면과 뒷면의 상단 가장자리를 잡지 않습니다.



  그림 1. 수동으로 들어올리기 위한 제한 영역(짧은 거리만 해당)



• 필요한 경우 아래 단계에 따라 솔루션을 종료하십시오.

  1. 제거할 엔클로저에서 다음 정보를 기록합니다.

     1. SMM3 웹 인터페이스에 로그인하고 시스템 > 인벤토리 > 엔클로저로 이동하여 엔클로저 일련 번호, 이름 및 UUID를 기록하십시오.

     2. SMM3 웹 인터페이스에 로그인하고 시스템 > 인벤토리 > 인터포저로 이동하여 UUID를 기록합니다.

     3. SMM3 웹 인터페이스에 로그인하고 전원 > 전원 구성으로 이동하여 최소 PCS 수를 기록합니다.

  2. 엔클로저가 작동하지 않음:
     1. 엔클로저 레이블 중 하나의 엔클로저 일련 번호와 시스템 유형 모델을 가져오십시오.
     2. 계속하기 전에 엔클로저 일련 번호, 시스템 유형 모델 및 UUID를 기록해 두십시오.

• 엔클로저에서 외부 케이블을 모두 분리하십시오.

• QSFP 케이블이 솔루션에 연결되어 있다면 추가로 분리하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 이 작업을 준비하십시오.
   1. 엔클로저에서 트레이를 모두 제거합니다. 엔클로저에서 트레이 제거의 내용을 참조하십시오.
   2. 빈 필러를 제거하십시오. 빈 필러 제거의 내용을 참조하십시오.
   3. SMM3을 제거합니다. SMM3 제거의 내용을 참조하십시오.
   4. 전원 코드를 분리하고 모든 전력 변환 스테이션(PCS)을 제거합니다. 전력 변환 스테이션(PCS) 제거의 내용을 참조하십시오.
   5. 모든 전력 변환 스테이션(PCS) 케이지를 제거합니다. 전력 변환 스테이션(PCS) 케이지 제거의 내용을 참조하십시오.
   6. 상부 및 하부 매니폴드를 제거합니다. 매니폴드 제거의 내용을 참조하십시오.
   7. 엔클로저 중간 플레이트 어셈블리를 제거합니다. 중간 플레이트 어셈블리 제거의 내용을 참조하십시오.
2. 랙에서 EIA 덮개를 제거하십시오.

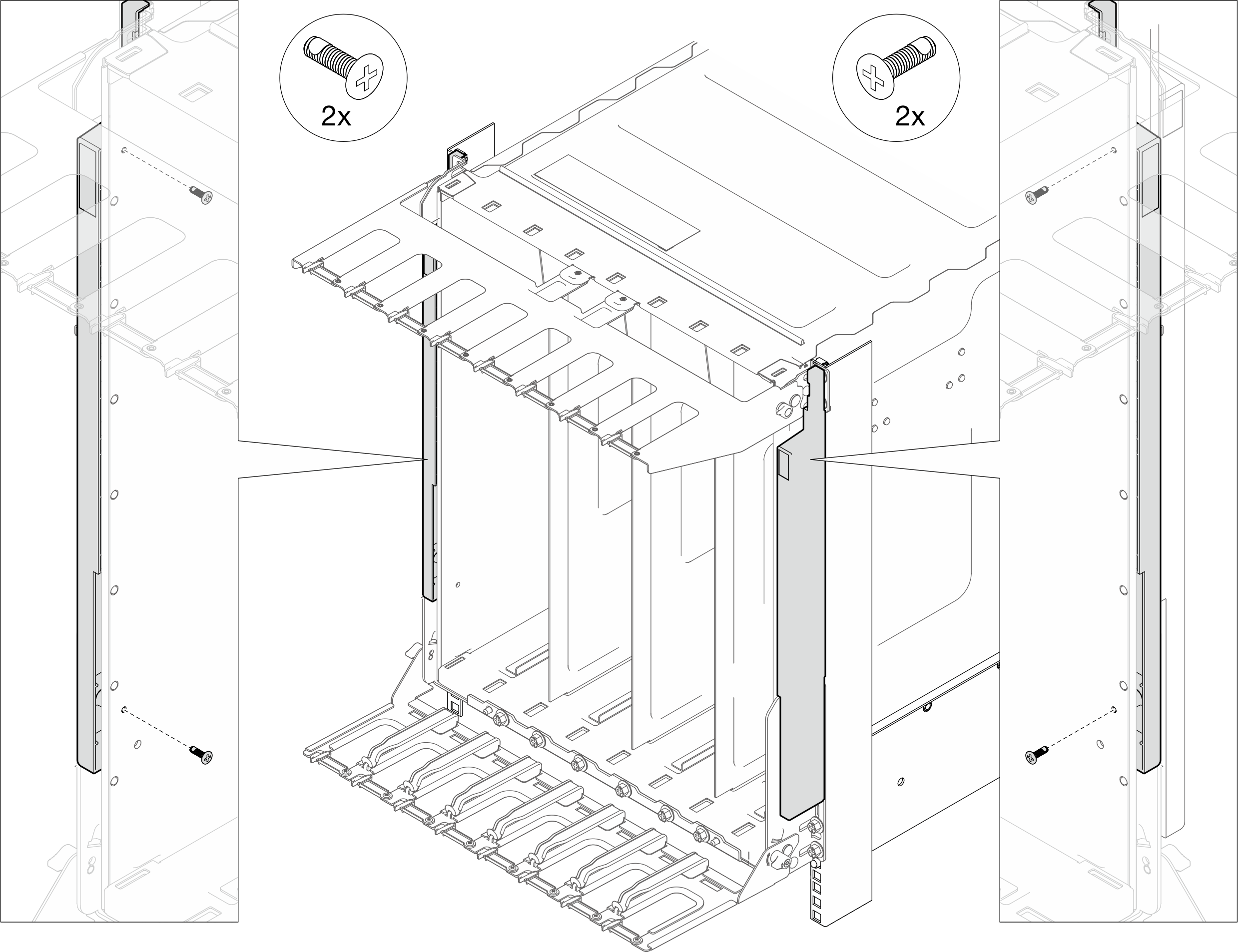

   1. 각 랙 포스트에서 나사 2개를 제거하여 EIA 덮개를 분리하십시오.
      그림 2. EIA 덮개에서 나사 제거

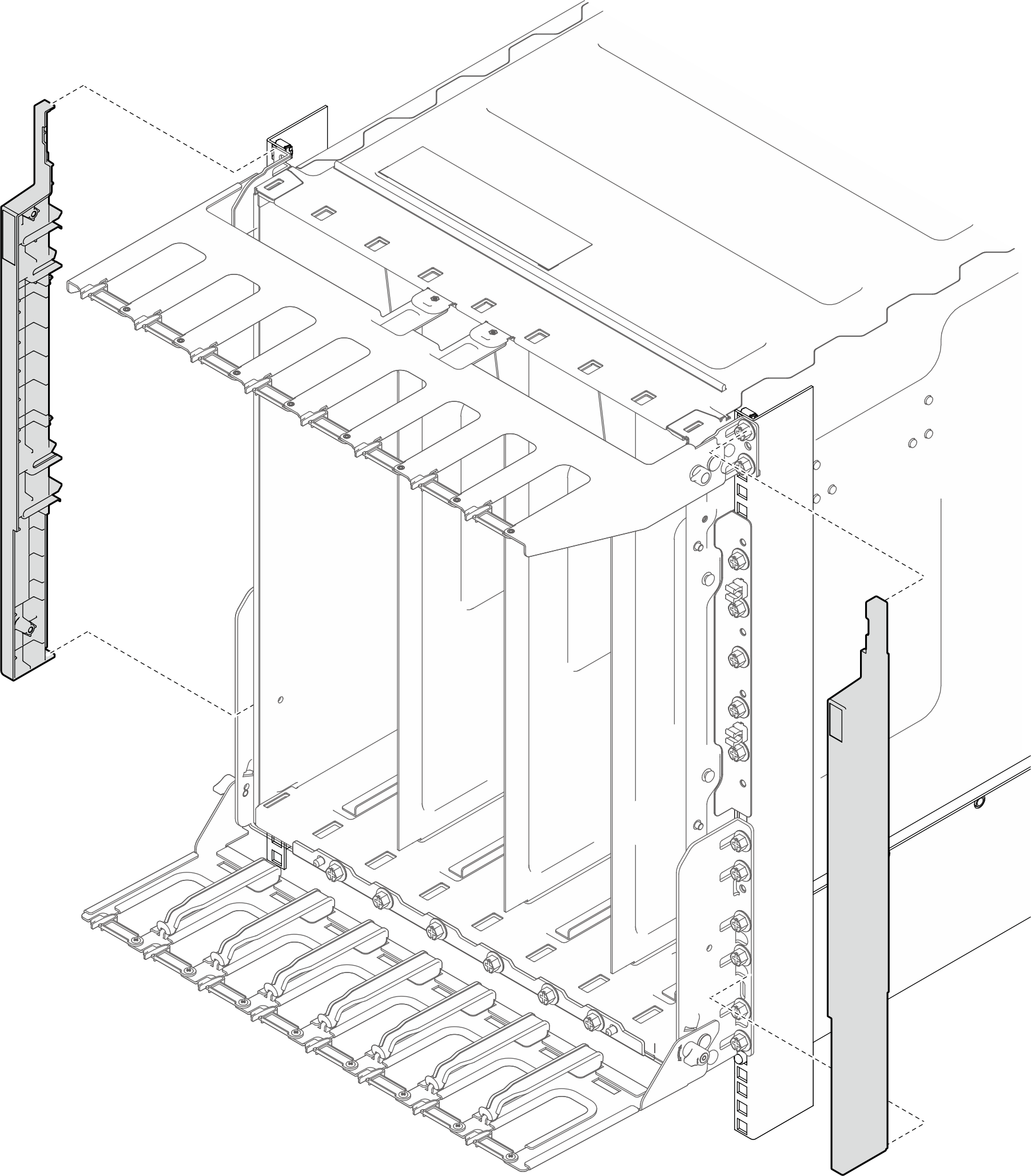

   2. 랙 포스트에서 EIA 브래킷을 제거하십시오.
      그림 3. EIA 덮개 제거


3. 하단 앞면 지지 브래킷을 제거하십시오.

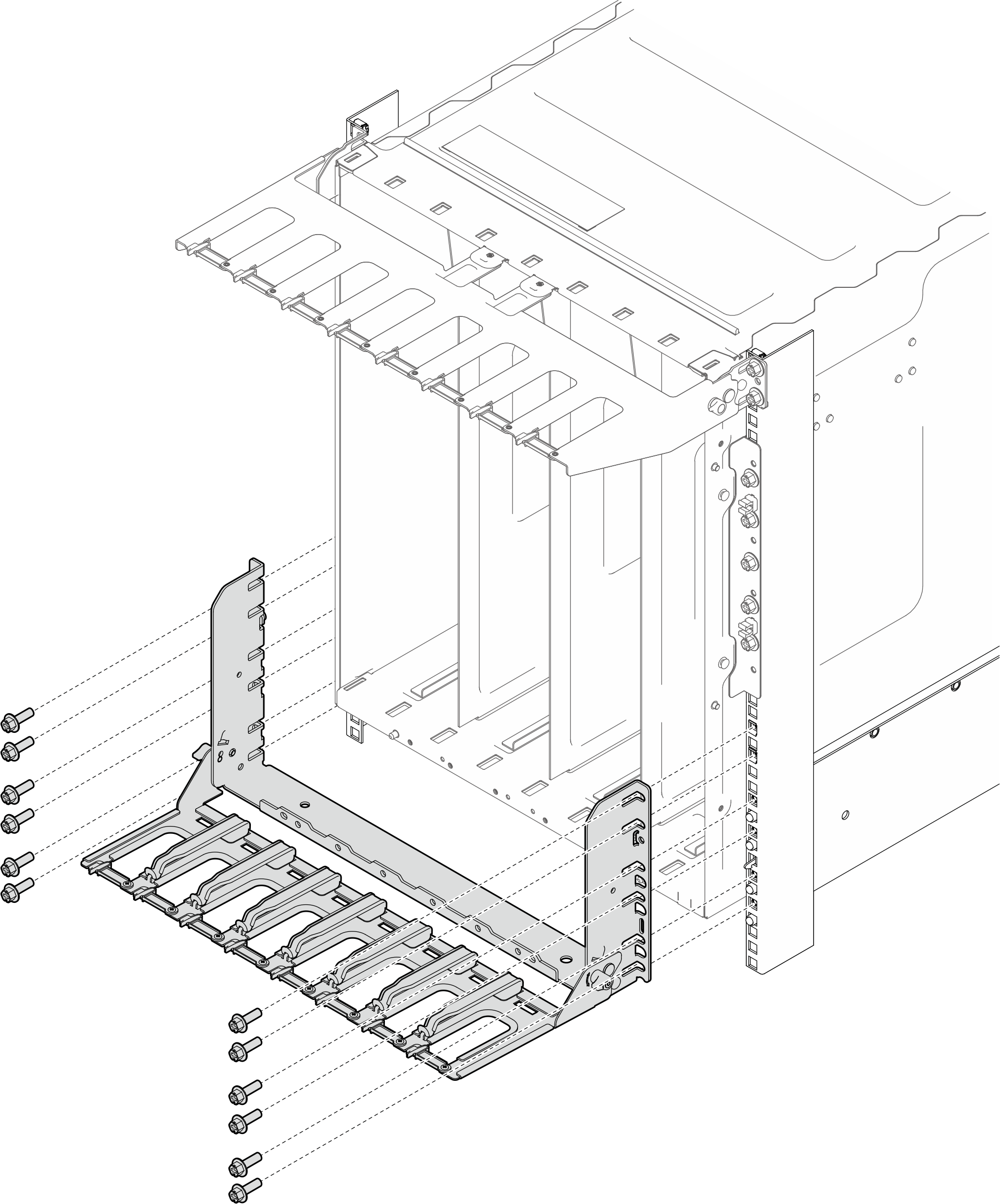

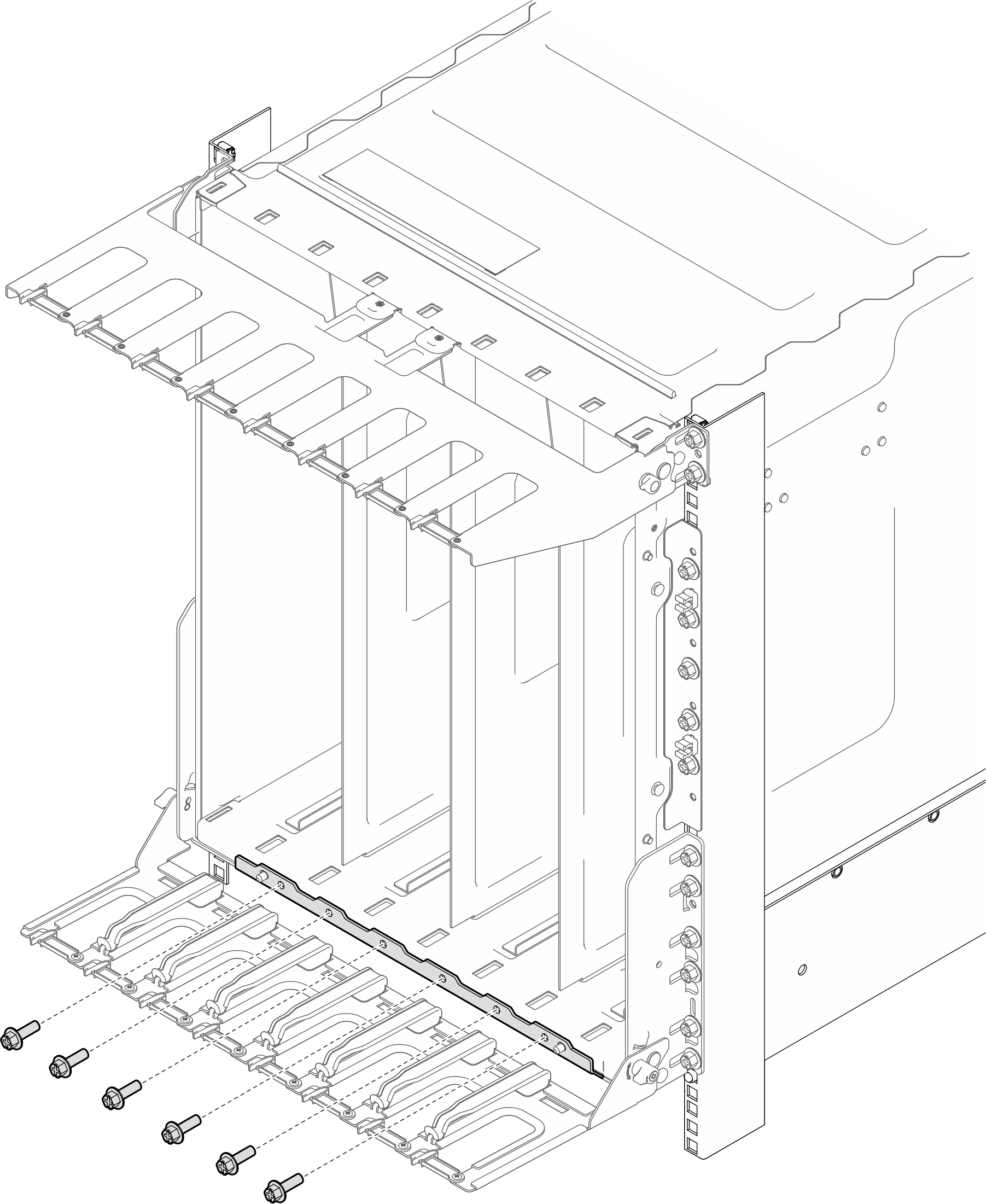

   1. 나사 6개를 제거하여 엔클로저 앞쪽 끝에서 하단 지지 브래킷을 분리하십시오.
      그림 4. 하단 지지 브래킷 제거


   2. 각 랙 포스트에서 나사 6개를 제거하여 엔클로저에서 하단 앞면 지지 브래킷을 제거하십시오.
      그림 5. 하단 앞면 지지 브래킷 제거


4. 상단 앞면 지지 브래킷을 제거합니다.

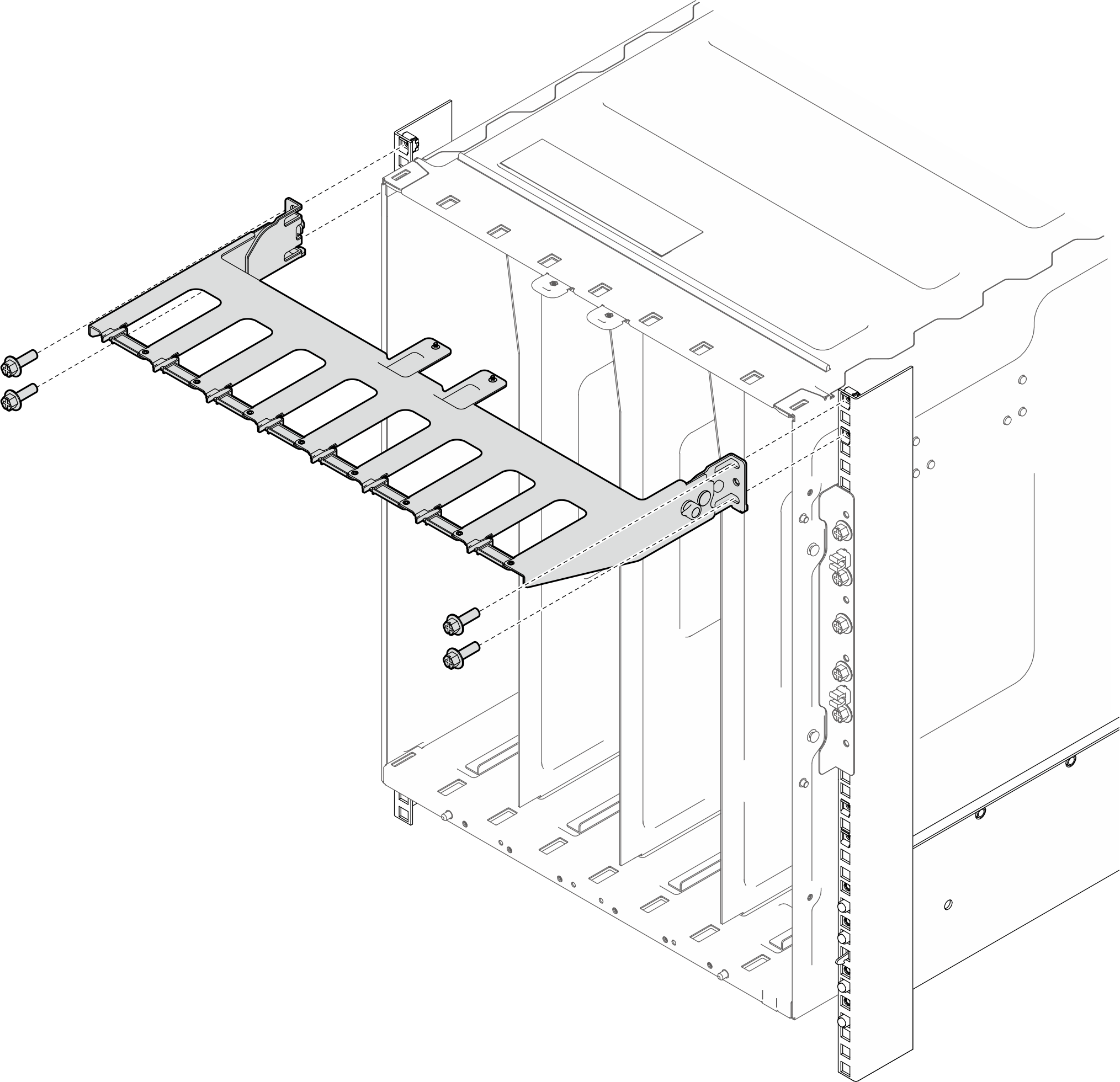

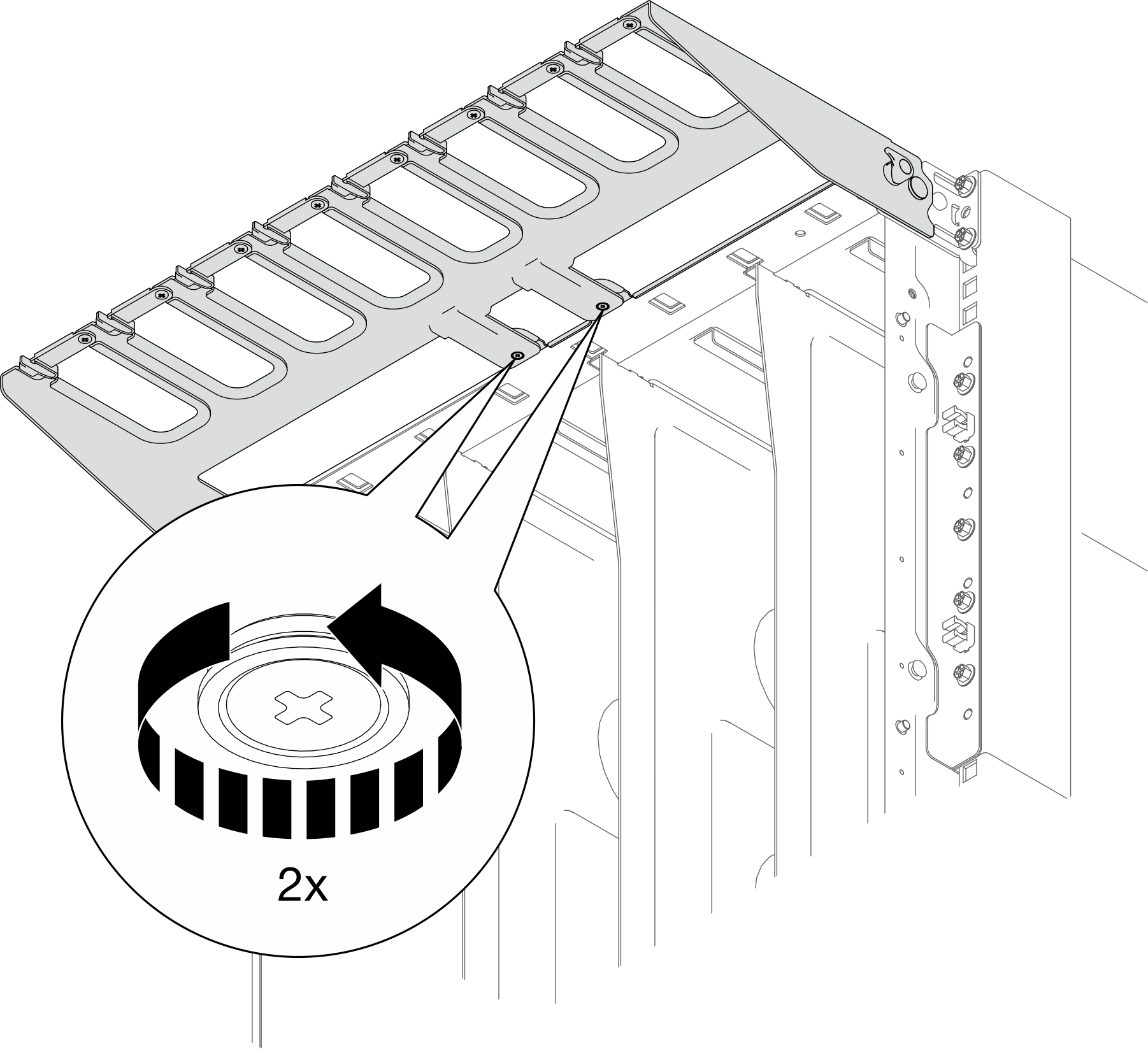

   1. 나사 4개를 제거하여 엔클로저에서 상단 앞면 지지 브래킷을 분리하십시오.
      그림 6. 상단 앞면 지지 브래킷 제거


   2. 상단 앞면 지지 브래킷 아래에서 나사 2개를 제거하십시오.
      그림 7. 상단 앞면 지지 브래킷 아래에서 나사 2개 제거.

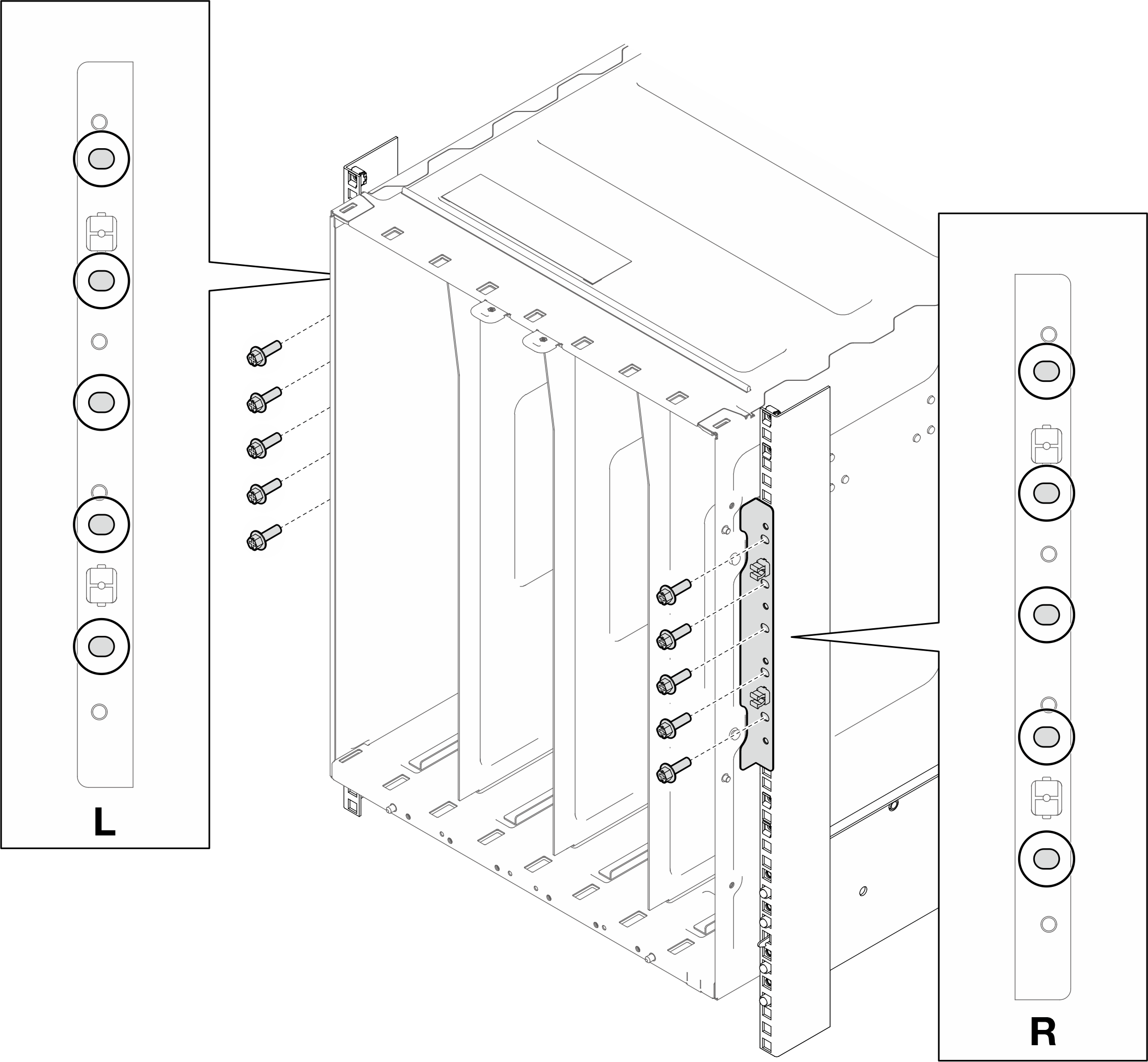

5. 엔클로저의 EIA 브래킷을 제거하십시오. 각 랙 포스트에서 나사 5개를 제거하여 랙에서 EIA 브래킷을 제거하십시오.
   그림 8. 엔클로저 앞면에서 EIA 브래킷 제거

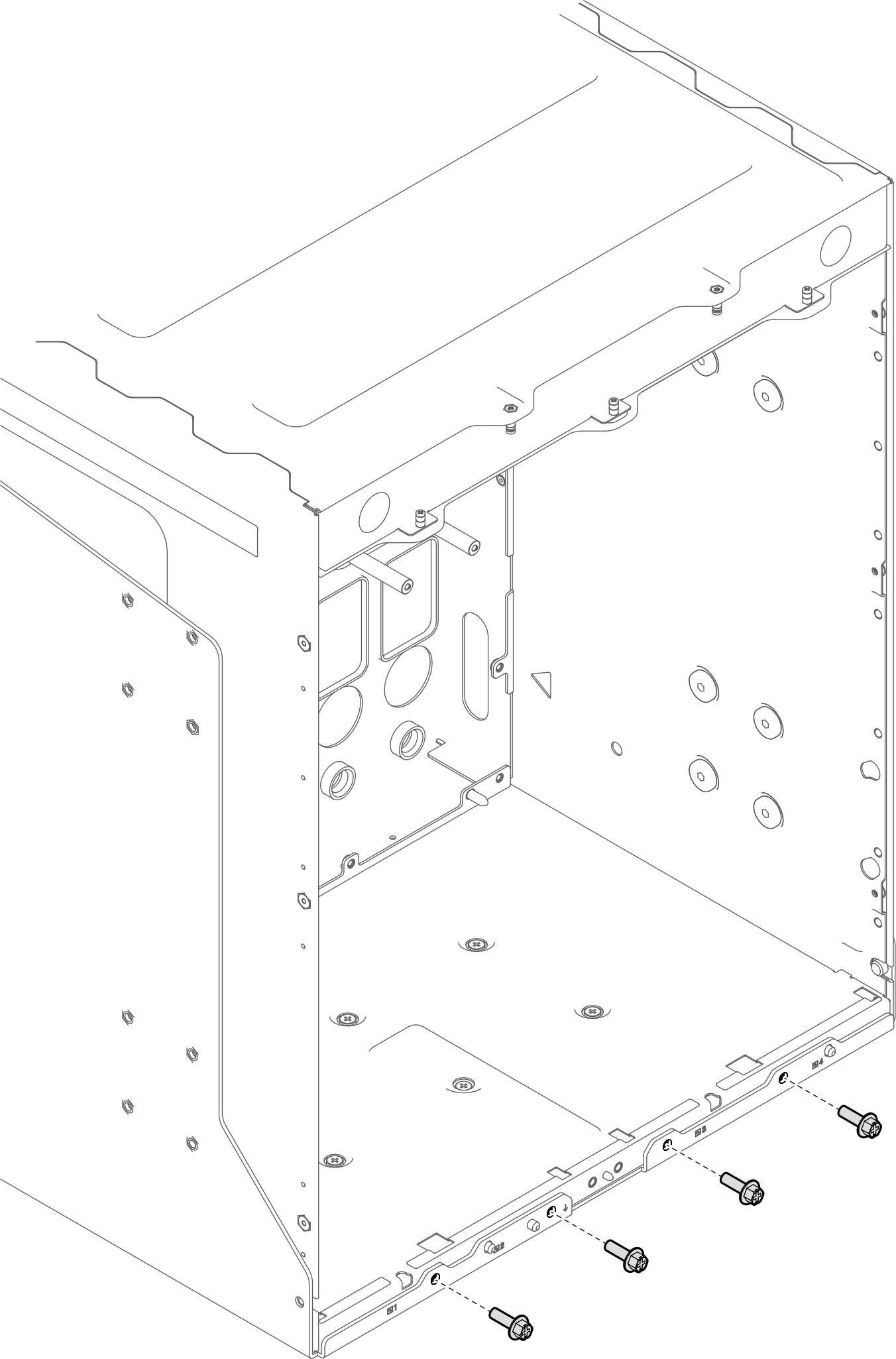

6. 나사 4개를 제거하여 엔클로저 뒤쪽 끝에서 뒷면 지지 브래킷을 분리하십시오.
   그림 9. 엔클로저 뒤쪽 끝에서 뒷면 지지 브래킷 분리

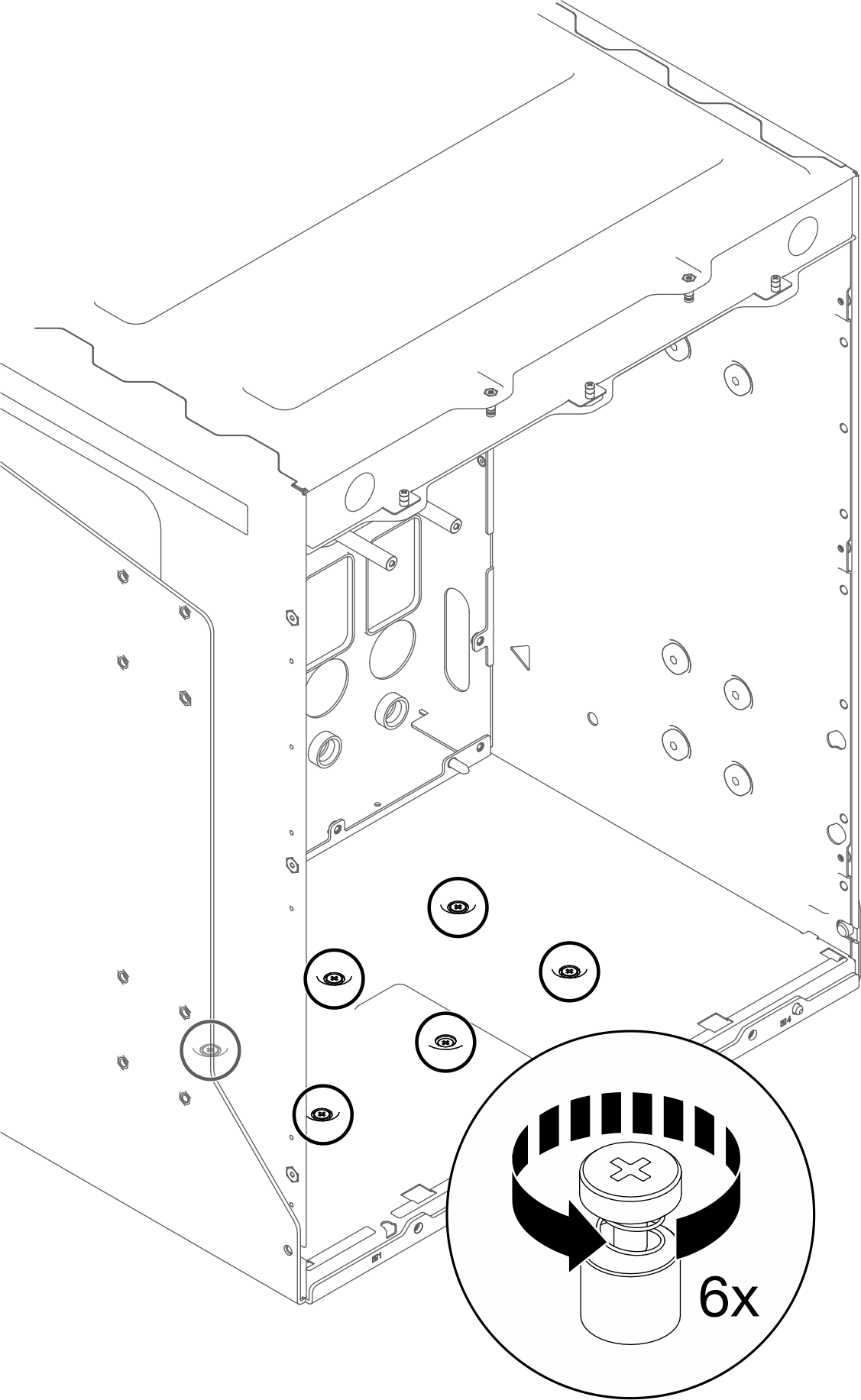

7. 엔클로저 뒷면 내부에서 나사 6개를 풀어 엔클로저 하단에서 뒷면 지지 브래킷을 분리하십시오.
   그림 10. 엔클로저 하단에서 뒷면 지지 브래킷 분리.

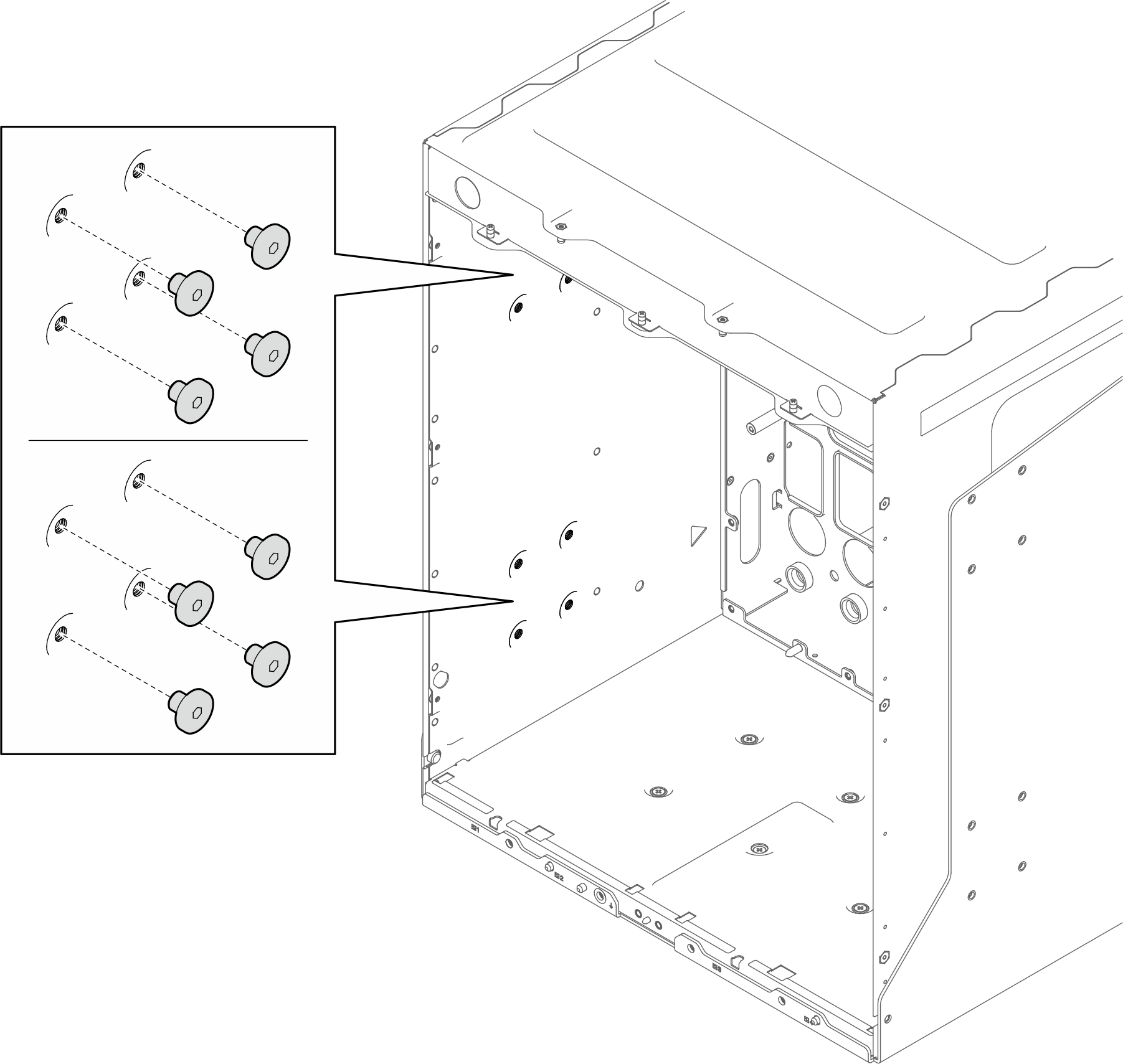

8. 내부 왼쪽에서 나사 8개를 제거하여 엔클로저에 뒷면 지지 브래킷을 고정하십시오.
   그림 11. 엔클로저의 내부 왼쪽에서 나사 제거

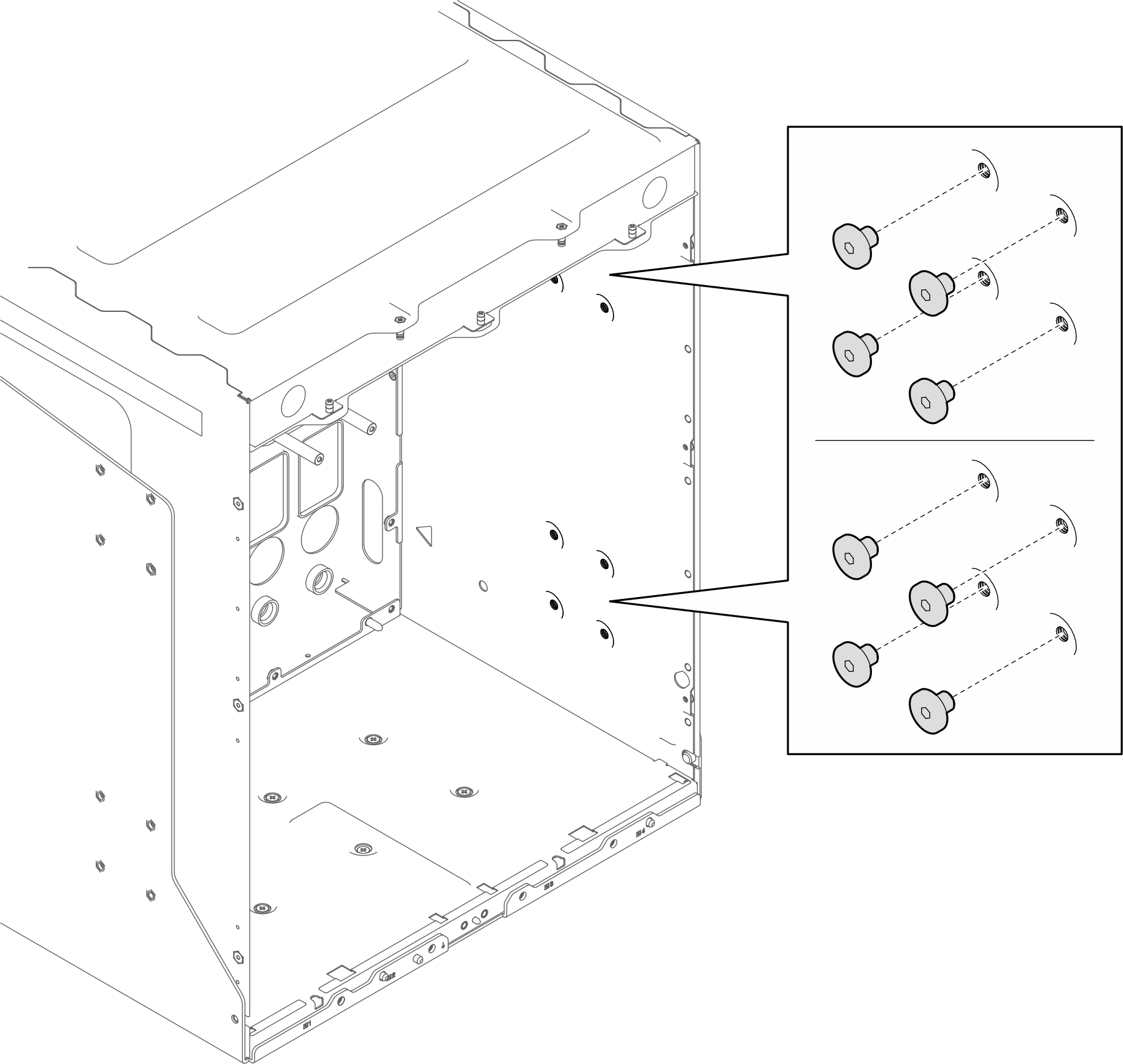

9. 오른쪽 안쪽에서 나사 8개를 제거하여 뒷면 지지 브래킷에서 엔클로저를 분리하십시오.
   그림 12. 엔클로저의 내부 오른쪽에서 나사 제거

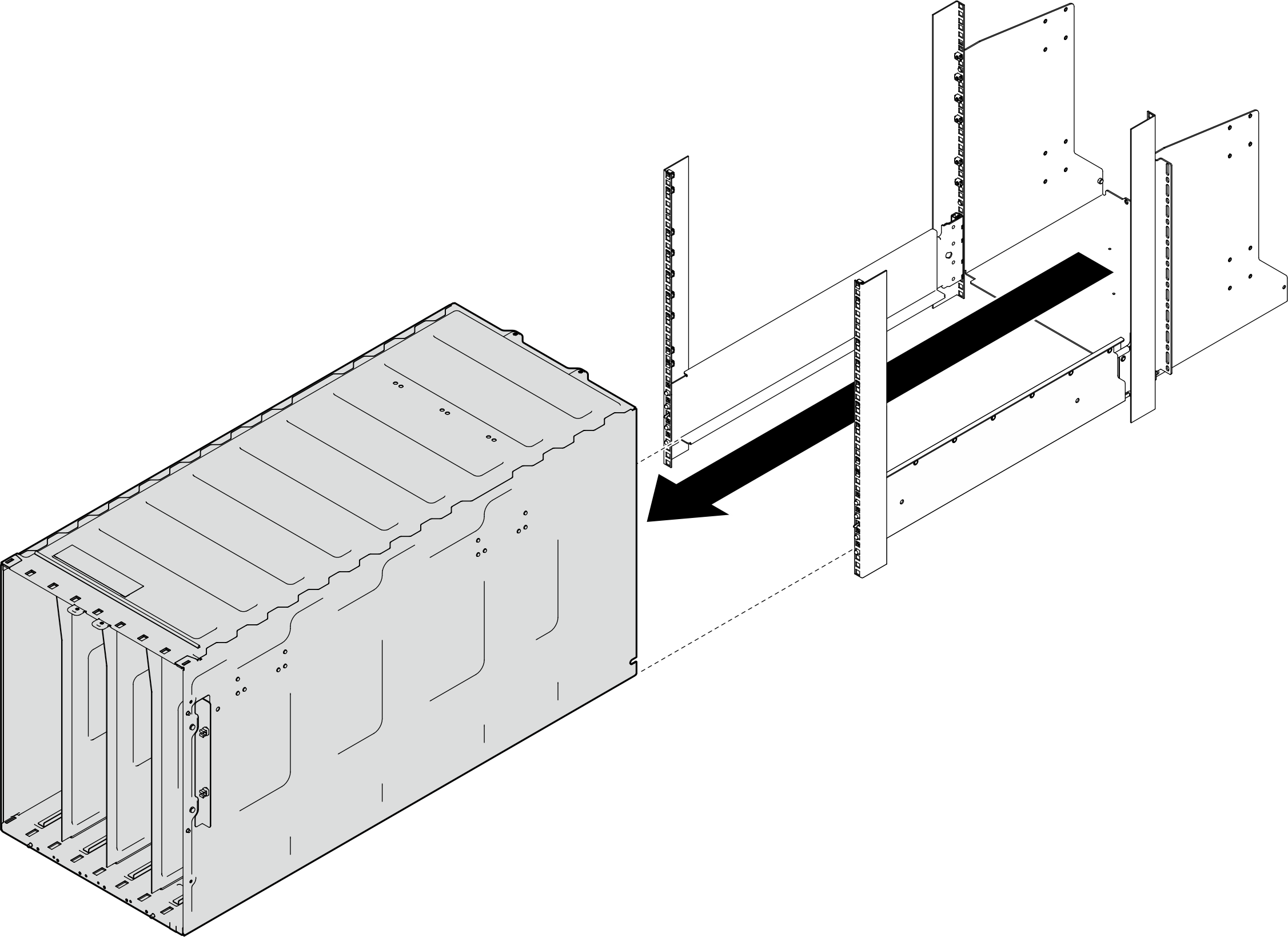

10. 랙의 앞쪽에서 앞쪽 리프트 핸들을 양쪽에 부착할 수 있을 때까지 엔클로저를 밖으로 밉니다. 손잡이의 슬롯을 엔클로저의 포스트에 맞추고 제자리에 고정될 때까지 핸들을 미십시오.
    그림 13. 랙에서 엔클로저 제거



    그림 14. 엔클로저에 앞면 리프트 핸들 설치


11. 앞면 손잡이의 양쪽을 잡고 뒷면 손잡이를 설치할 공간이 확보될 때까지 엔클로저를 밖으로 미십시오.
    그림 15. 엔클로저에 뒷면 리프트 핸들 설치


12. 앞면 및 뒷면 손잡이의 양쪽을 조심스럽게 잡고 랙에서 엔클로저를 밀어내십시오. 그런 다음 엔클로저를 안정된 작업 표면에 조심스럽게 놓으십시오.
    그림 16. 엔클로저를 랙에서 제거할 때 핸들 잡기


13. 엔클로저에서 리프트 핸들을 제거합니다.
    1. 리프트 핸들 측면에 있는 래치를 누릅니다.
    2. 리프트 핸들을 아래쪽으로 민 다음, 중간 플레이트에서 리프트 핸들을 제거합니다.
    그림 17. 엔클로저에서 리프트 핸들 제거


14. 뒷면 지지 브래킷을 제거하십시오.
    1. 나사를 모두 제거하여 강화 키트에서 뒷면 지지 브래킷을 분리하십시오.
       그림 18. 강화 키트에서 뒷면 지지 브래킷 제거

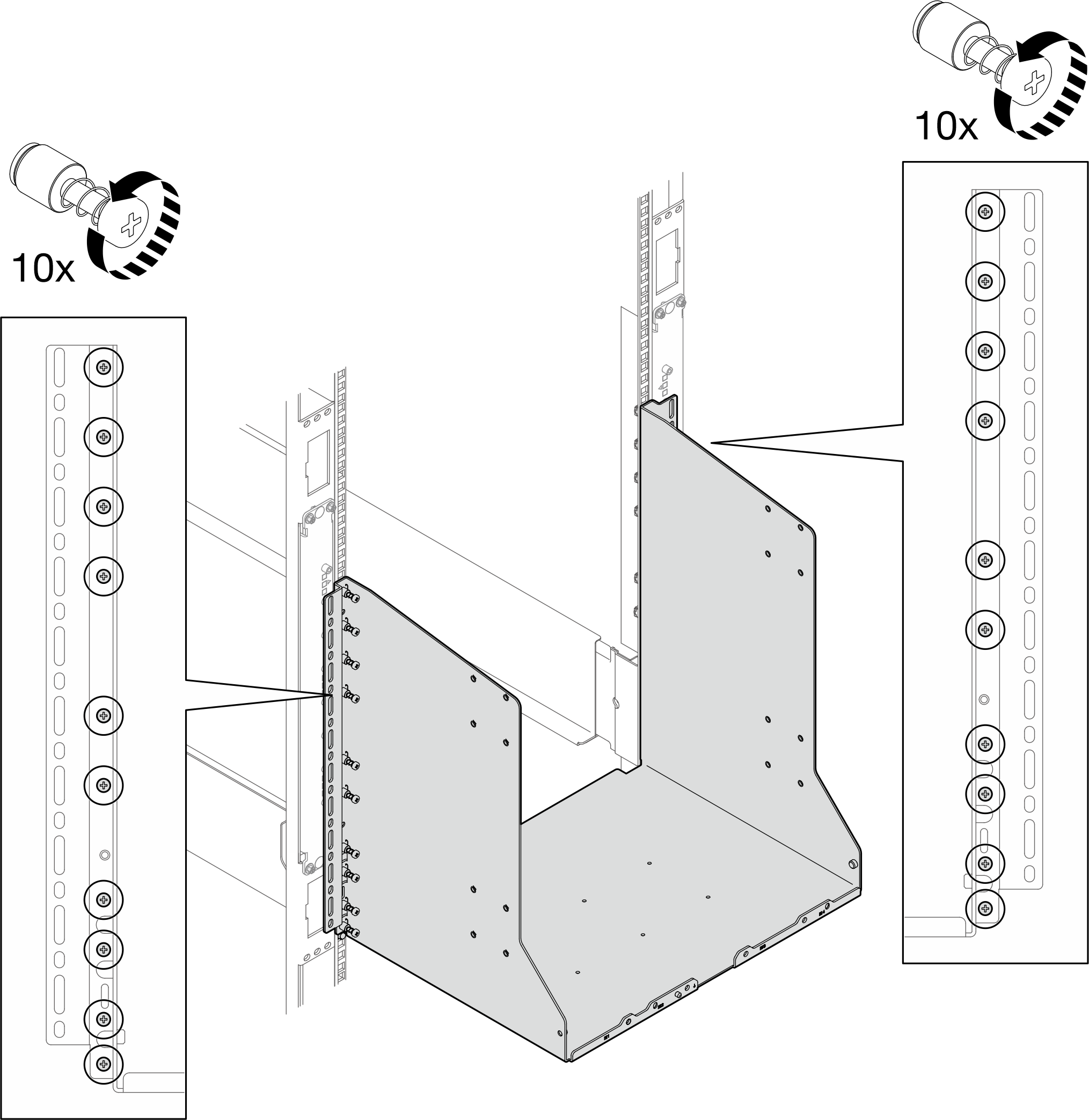

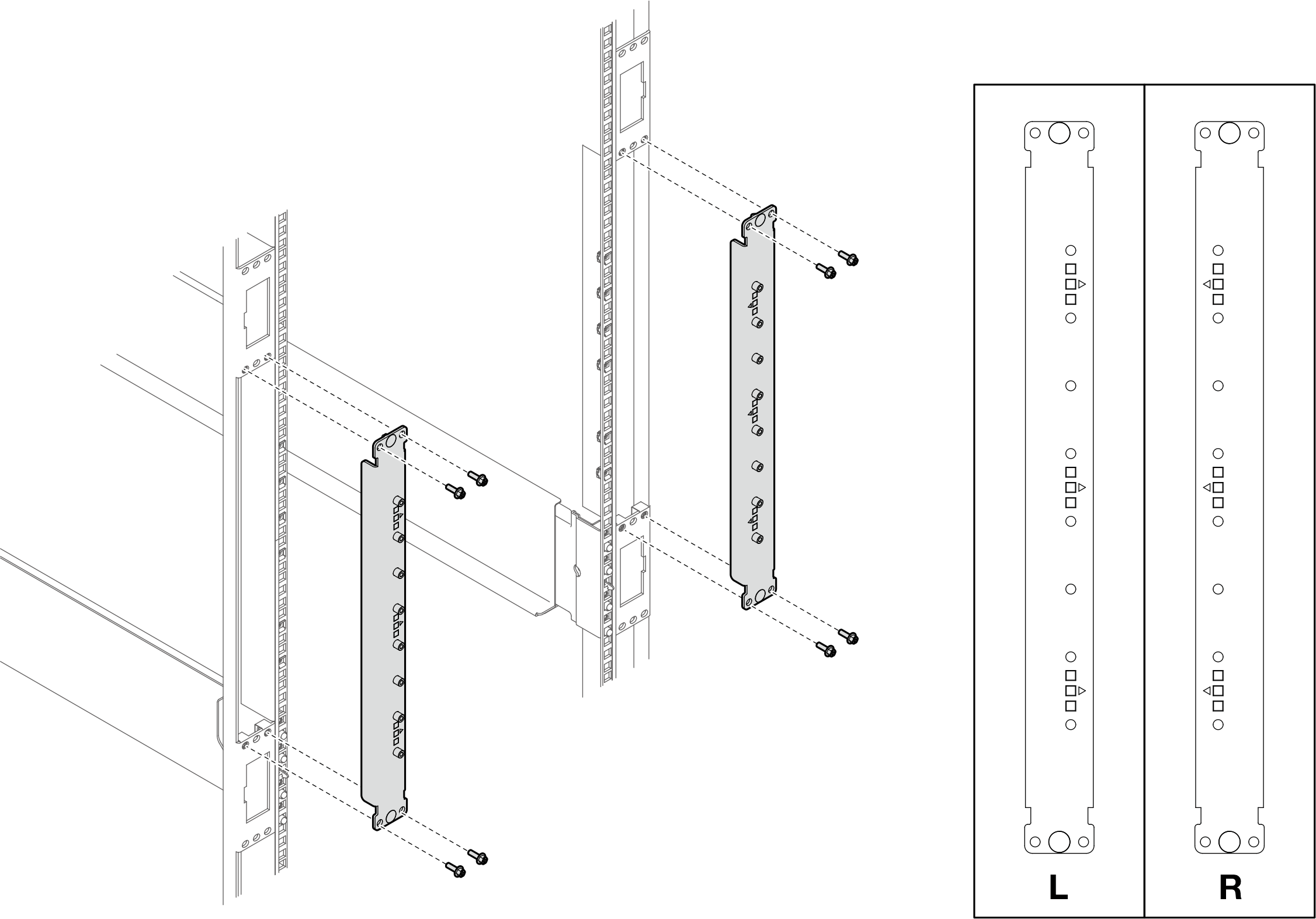

    2. 각 랙 포스트의 나사 10개를 풀어 랙에서 뒷면 지지 브래킷을 분리하십시오.
       그림 19. 나사를 제거하여 뒷면 지지 브래킷 분리


    3. 랙에서 뒷면 지지 브래킷을 제거하십시오.
       그림 20. 뒷면 지지 브래킷 제거

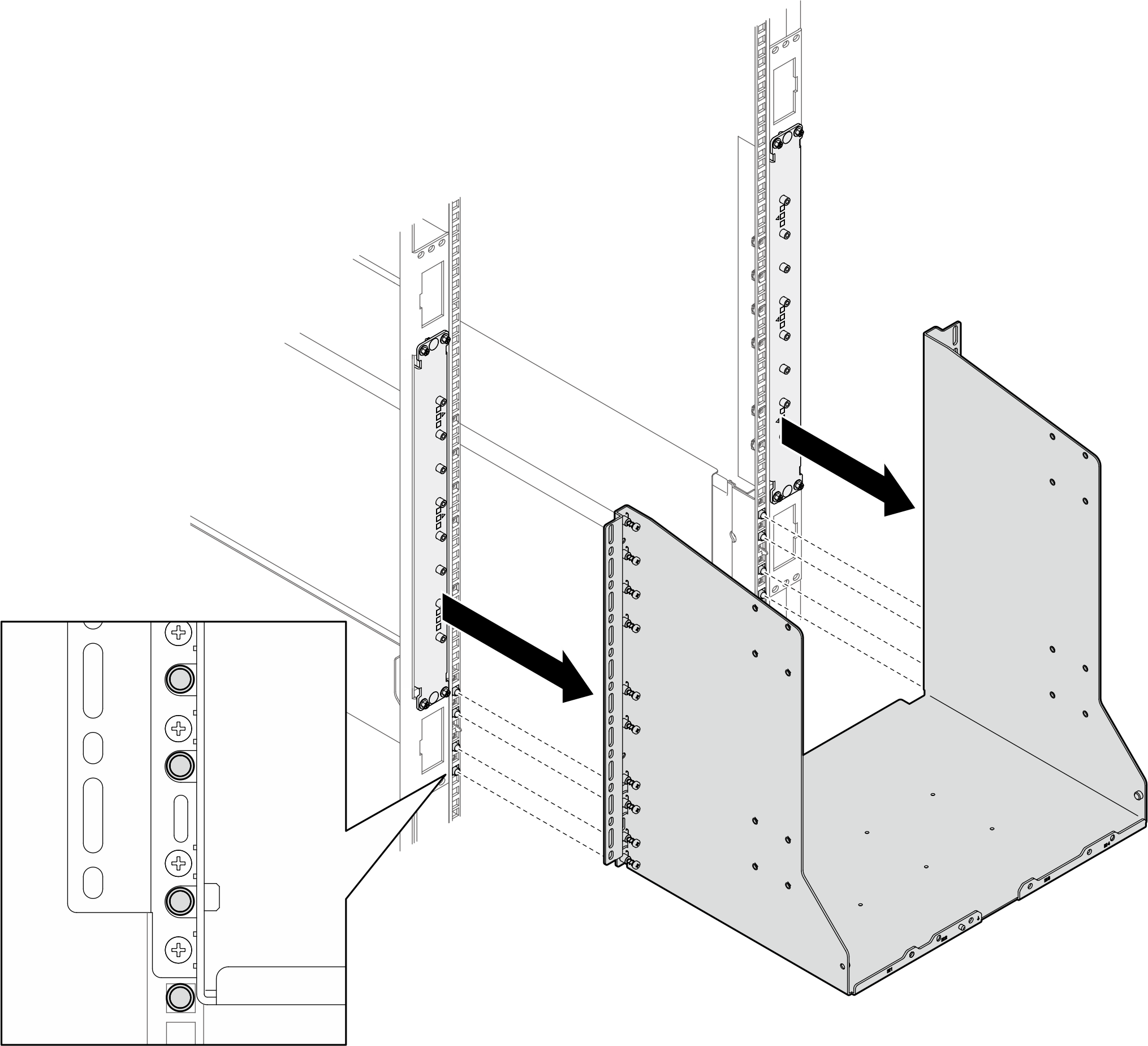

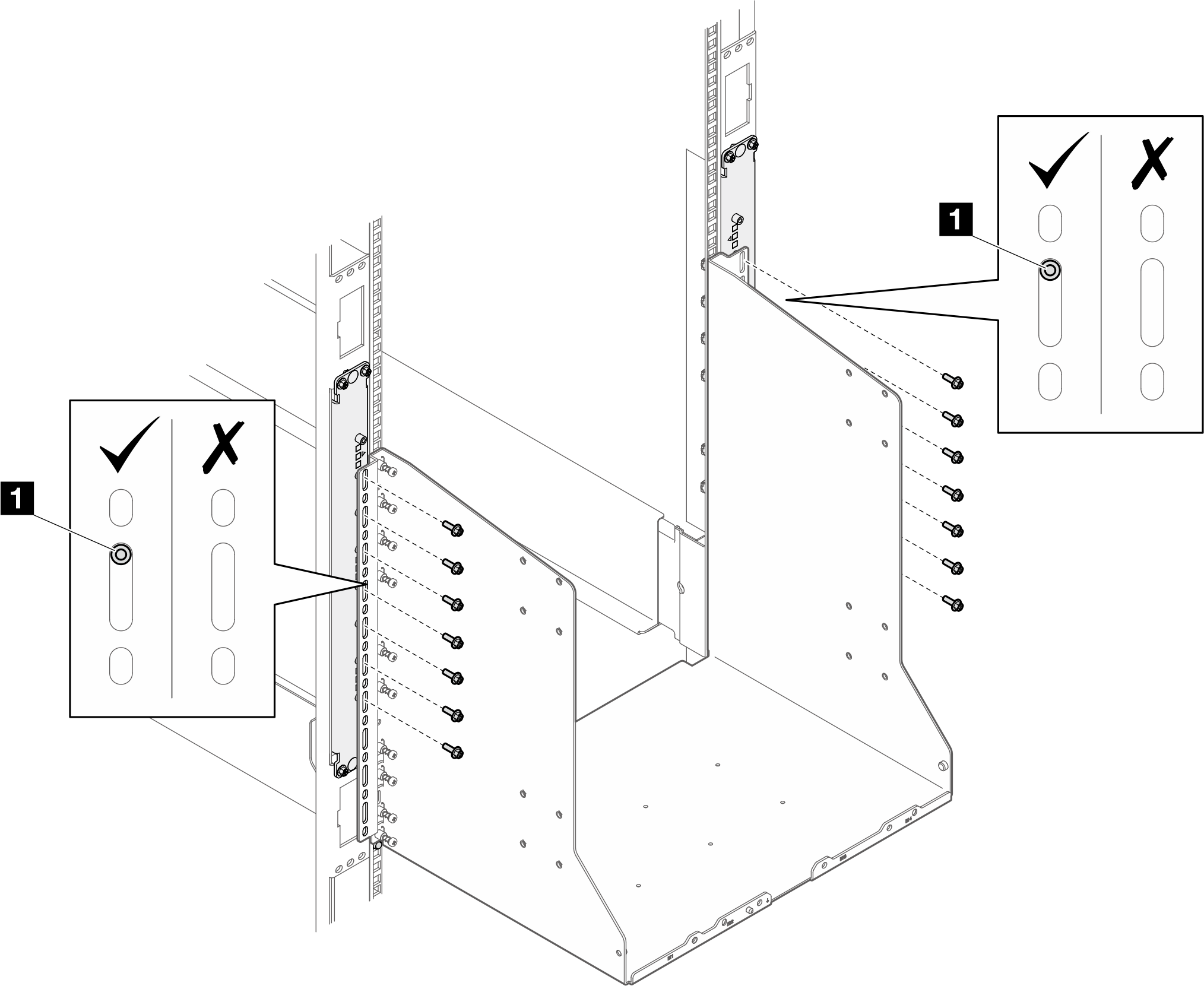

15. (선택 사항) 각 랙 포스트의 나사 4개를 제거하여 랙 포스트에서 개선 키트를 분리하십시오. 랙에서 강화 키트를 제거하십시오.
    그림 21. 강화 키트 제거
