从机架上卸下机柜

按以下信息从机架上卸下机柜。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 如有必要，请按照以下步骤关闭解决方案。

  1. 从要卸下的机柜上记录以下信息。

     1. 登录 SMM3 Web 界面并转到系统 > 清单 > 机柜，记下机柜序列号、名称和 UUID。

     2. 登录 SMM3 Web 界面并转到系统 > 清单 > 插转卡，记下 UUID。

     3. 登录 SMM3 Web 界面并转到电源 > 电源配置，记下最小 PCS 数量。

  2. 机柜未在运行：
     1. 从某个机柜标签获取机柜序列号和机器类型/型号。
     2. 在继续操作之前，请记录机柜序列号、机器类型/型号和 UUID。

• 从机柜上拔下所有外部线缆。

• 如果 QSFP 线缆已连接至解决方案，请用力将这些线缆拔下。

观看操作过程

• 关于此过程的视频请见 YouTube。

过程

1. 为本任务做好准备。
   1. 从机柜上卸下所有托盘。请参阅从机柜上卸下托盘。
   2. 卸下空填充件。请参阅卸下空填充件。
   3. 卸下 SMM3。请参阅卸下 SMM3。
   4. 拔下电源线，并卸下所有电源转换站（PCS）。请参阅卸下电源转换站（PCS）。
   5. 卸下所有电源转换站（PCS）仓。请参阅卸下电源转换站（PCS）仓。
   6. 卸下上歧管和下歧管。请参阅卸下歧管。
   7. 卸下机柜中板组合件。请参阅卸下中板组合件。
2. 从机架上卸下 EIA 外盖。

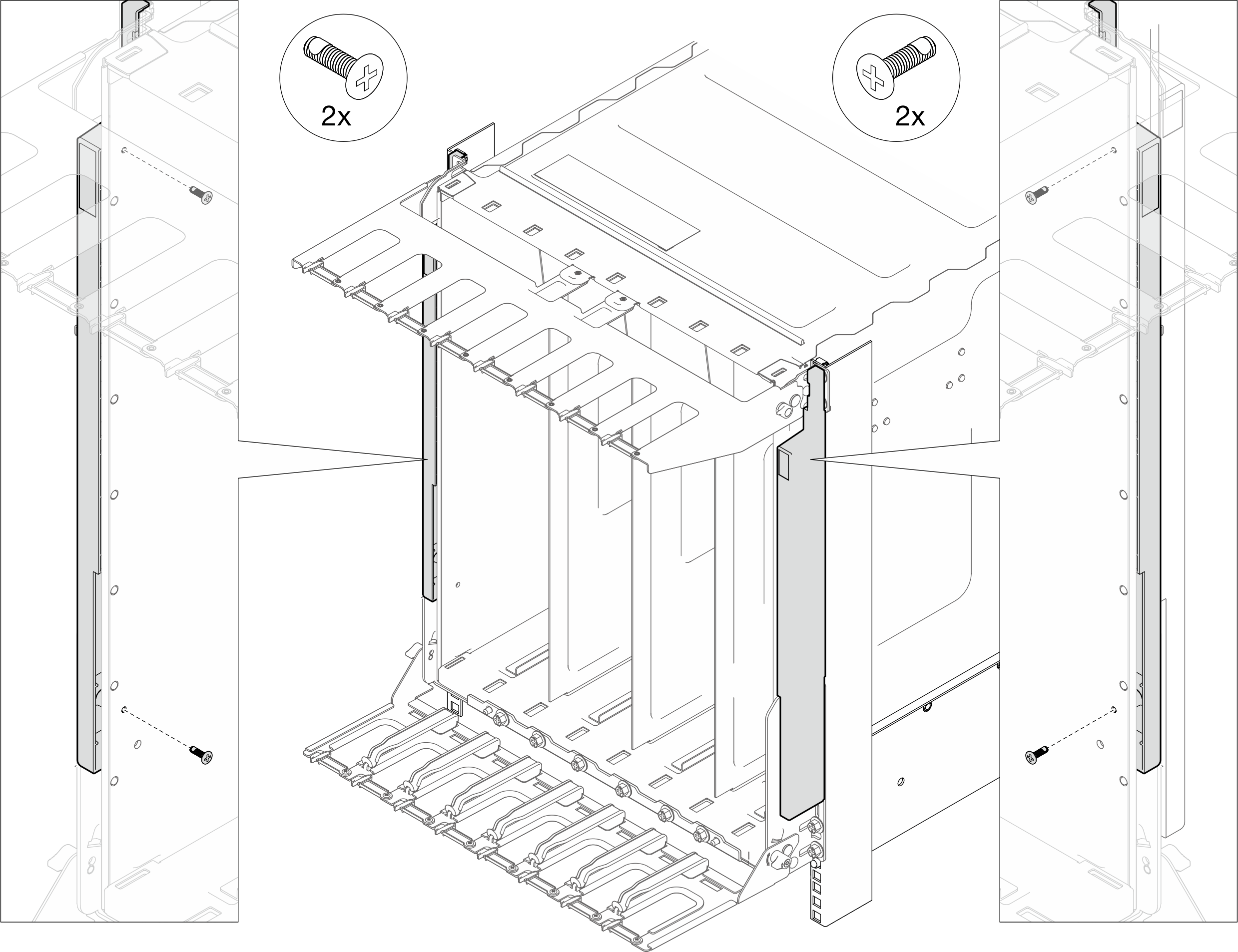

   1. 卸下每个机架立柱上的两颗螺钉，以取下 EIA 外盖。
      图 1. 从 EIA 外盖上卸下螺钉

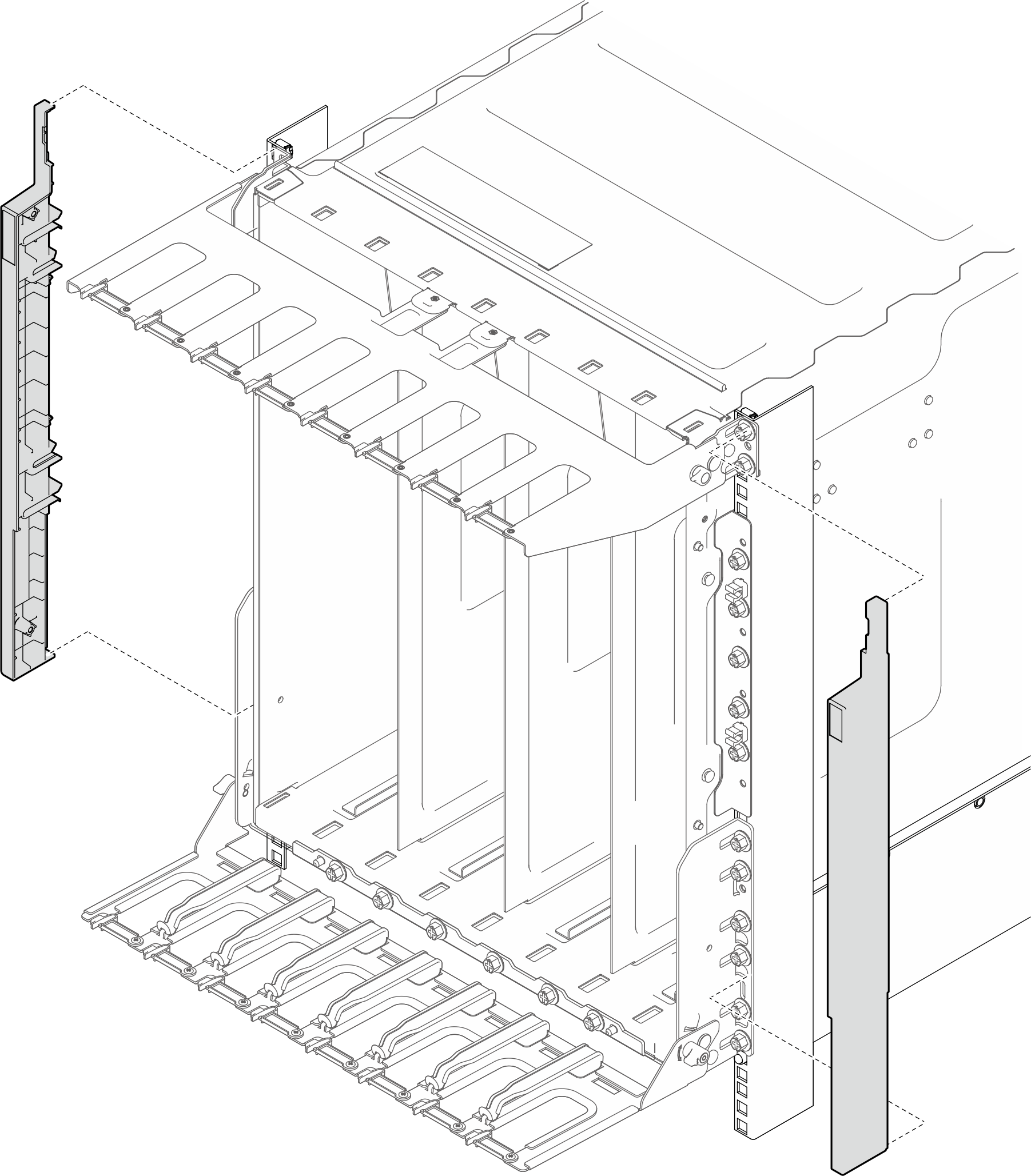

   2. 从机架立柱上卸下 EIA 支架。
      图 2. 卸下 EIA 外盖


3. 卸下前端底支撑架。

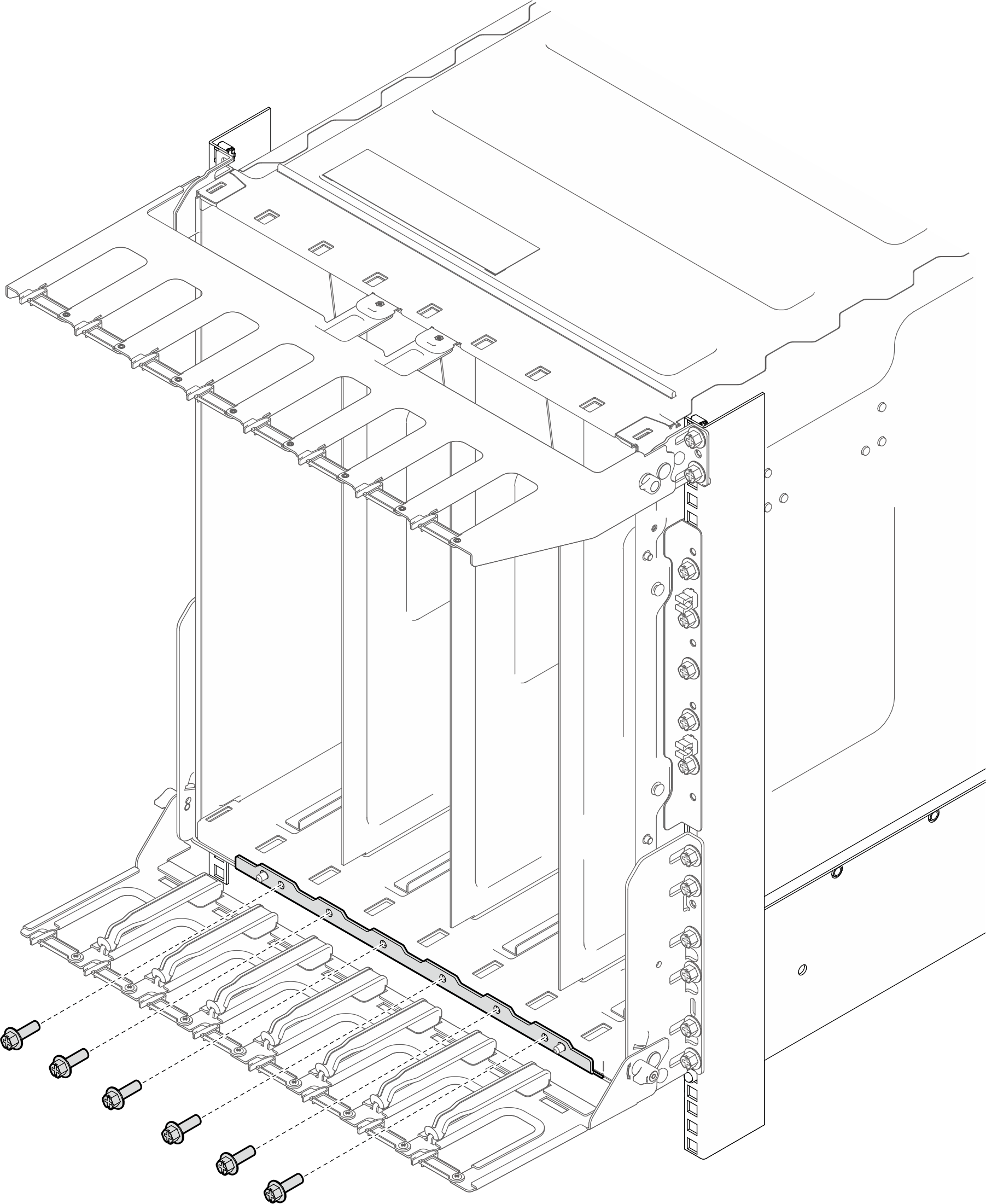

   1. 卸下六颗螺钉将底支撑架从机柜前端松开。
      图 3. 卸下底支撑架

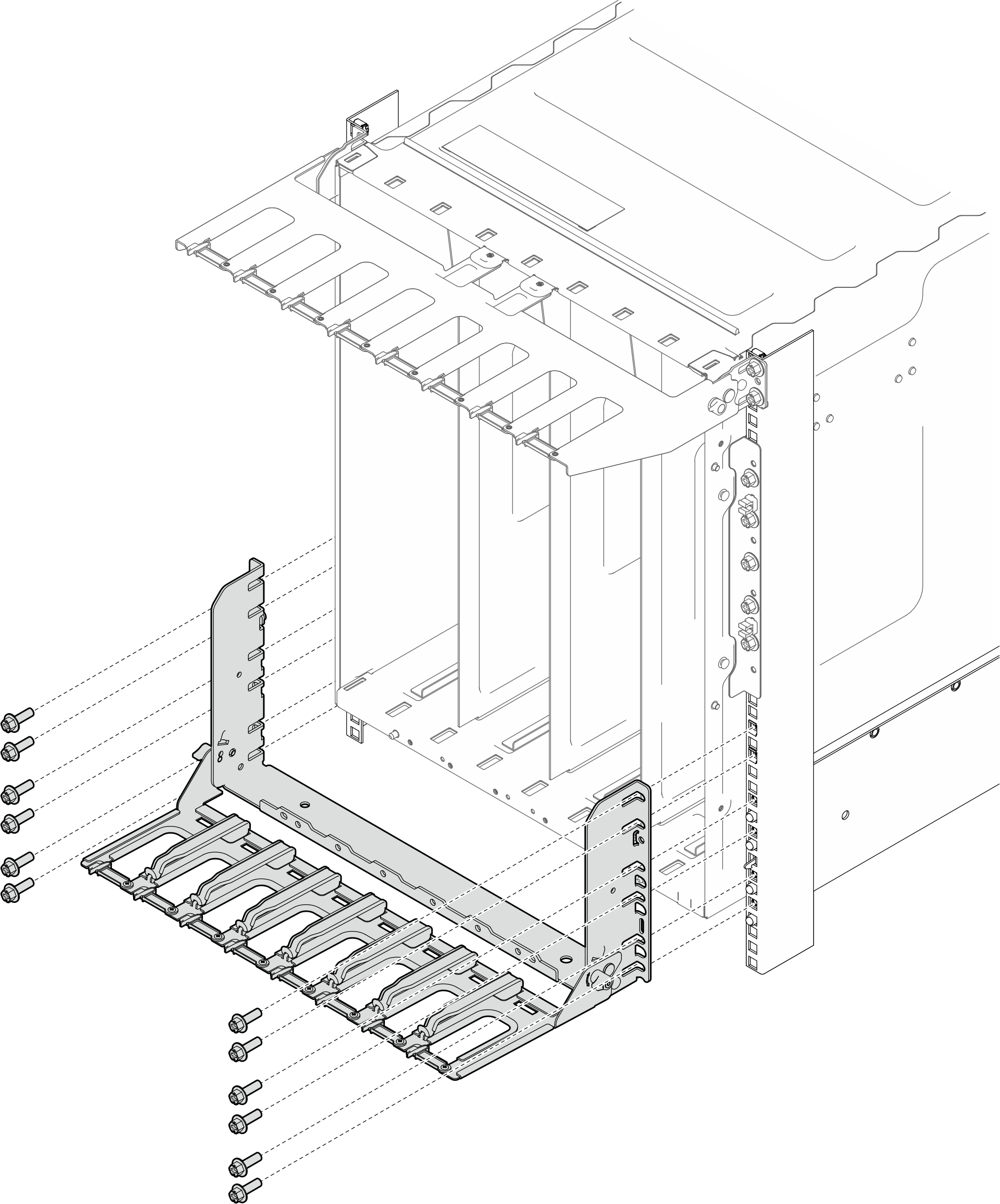

   2. 卸下每个机架立柱上的六颗螺钉，将前端底支撑架从机柜上卸下。
      图 4. 卸下前端底支撑架


4. 卸下前端顶支撑架。

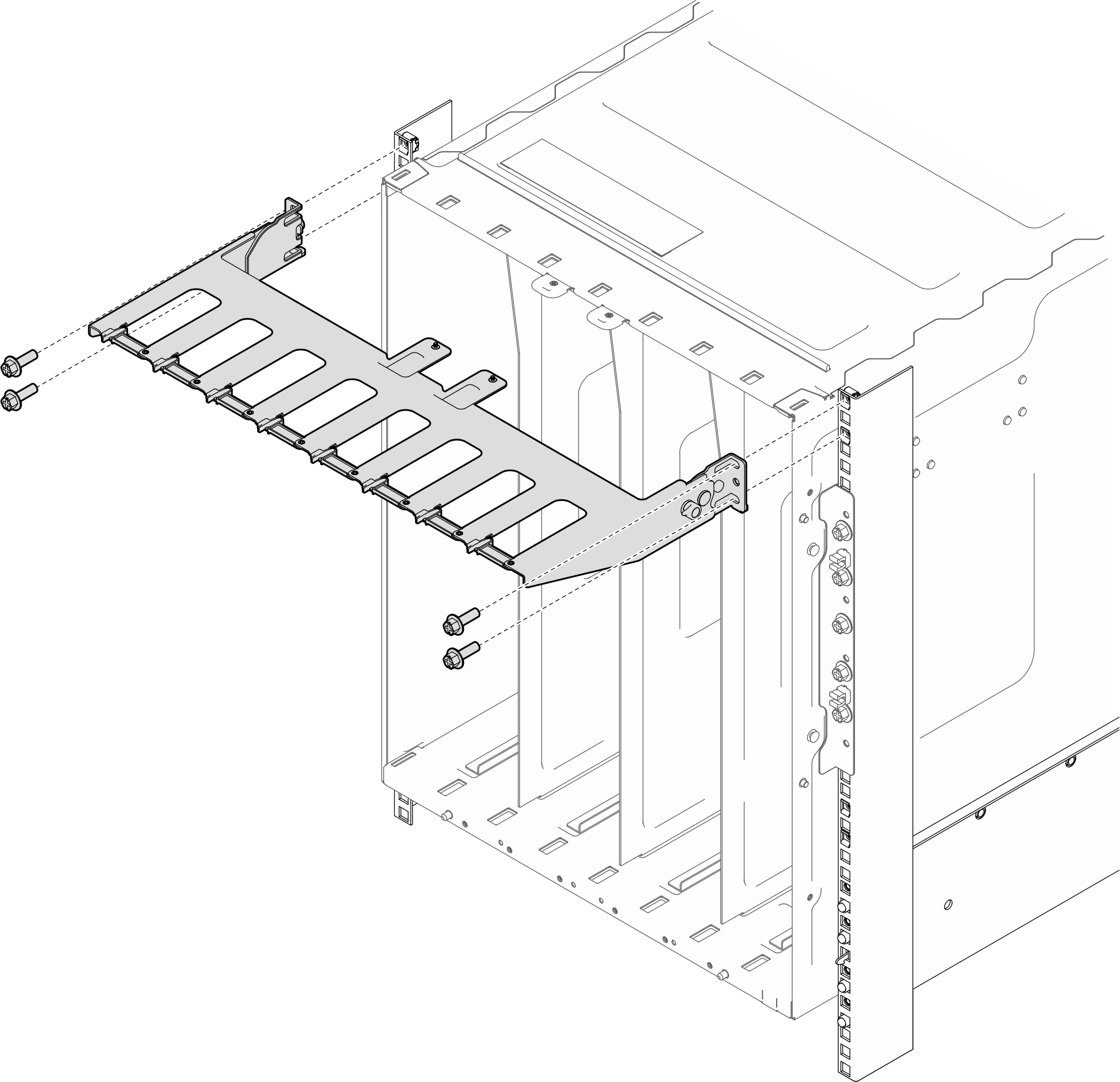

   1. 卸下四颗螺钉，将前端顶支撑架从机柜上松开。
      图 5. 卸下前端顶支撑架

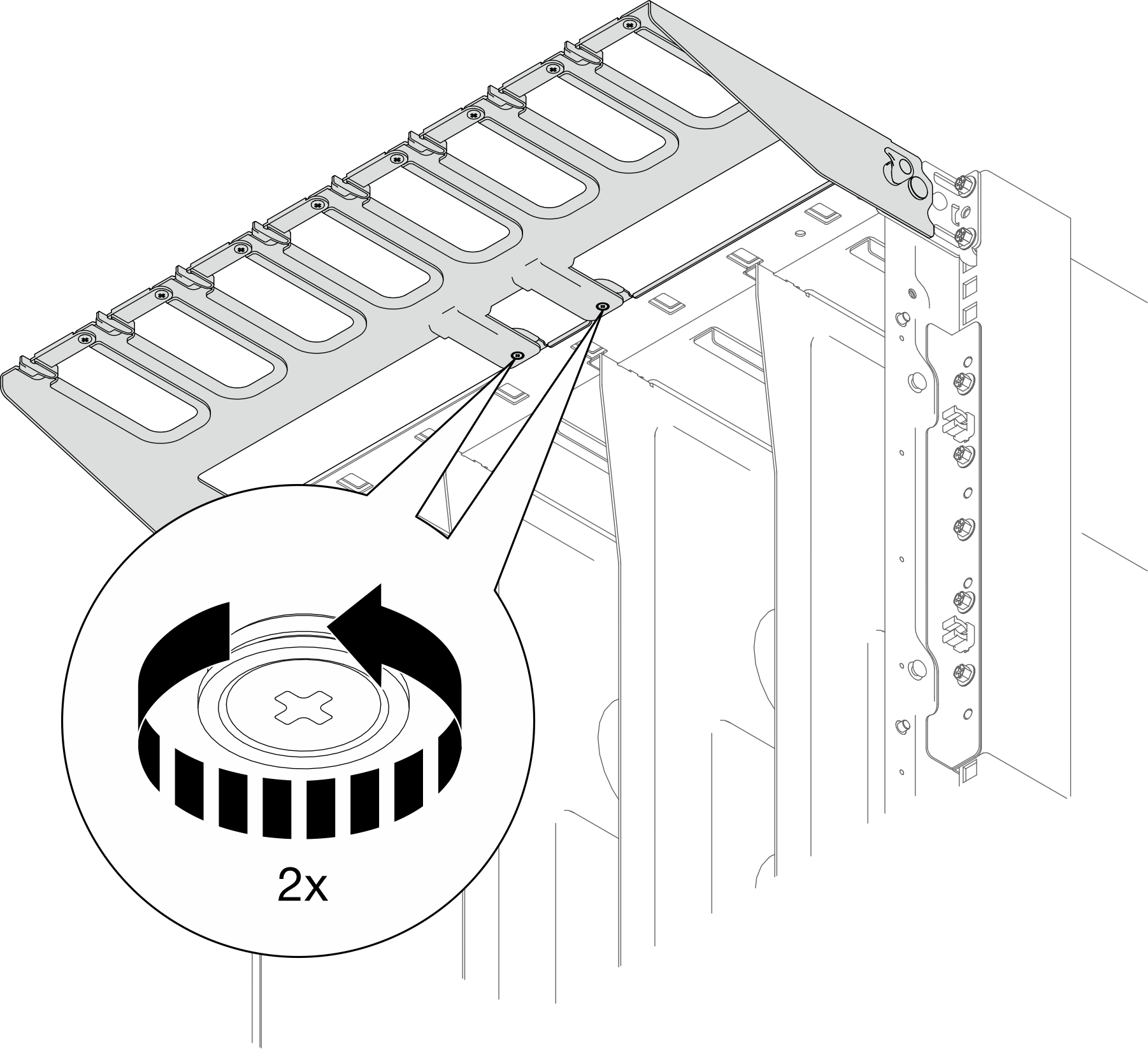

   2. 从前端顶支撑架下方卸下两颗螺钉。
      图 6. 从前端顶支撑架下方卸下两颗螺钉。

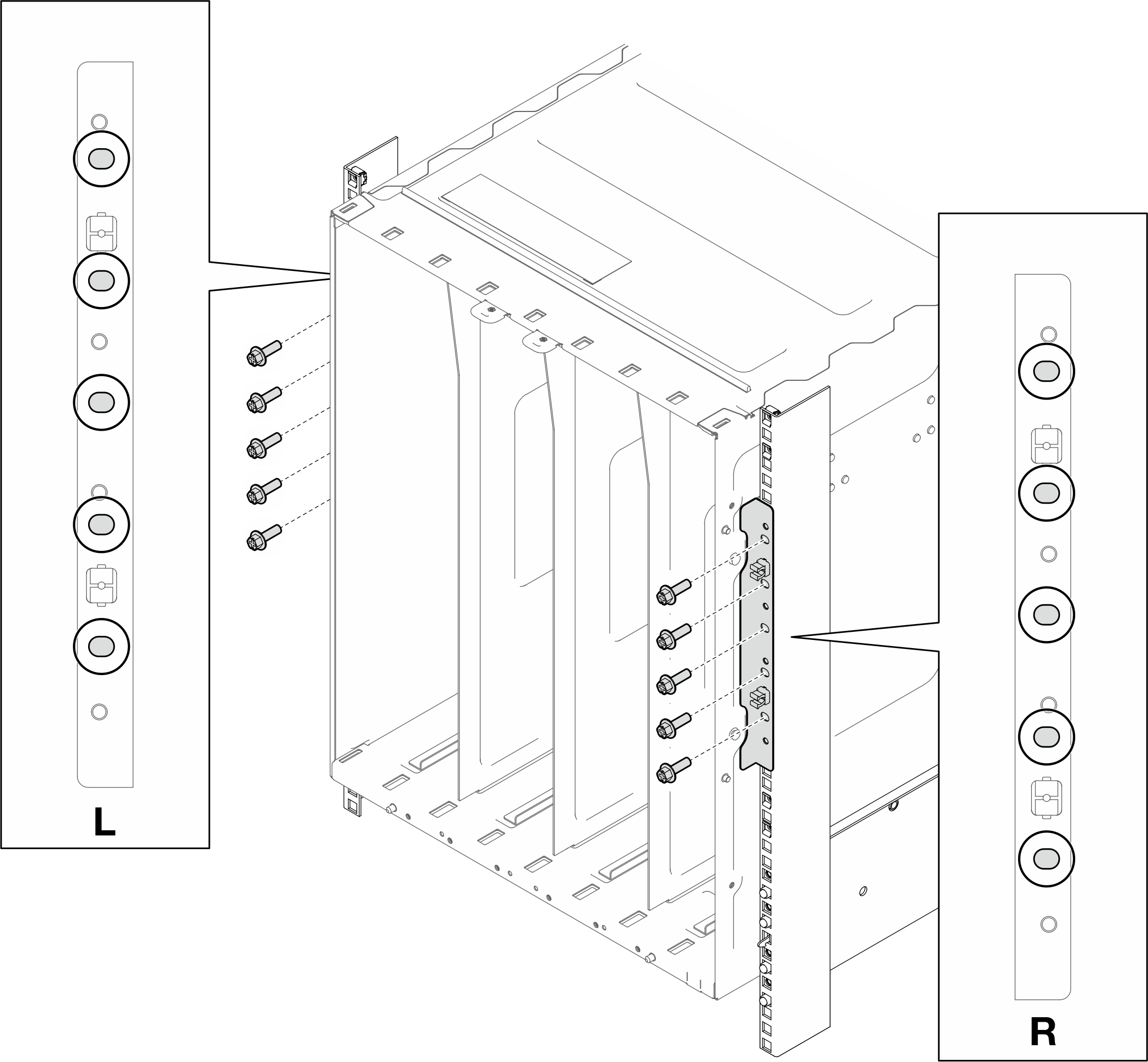

5. 从机柜上卸下 EIA 支架。卸下每个机架立柱上的五颗螺钉，从机架上卸下 EIA 支架。
   图 7. 从机柜正面卸下 EIA 支架

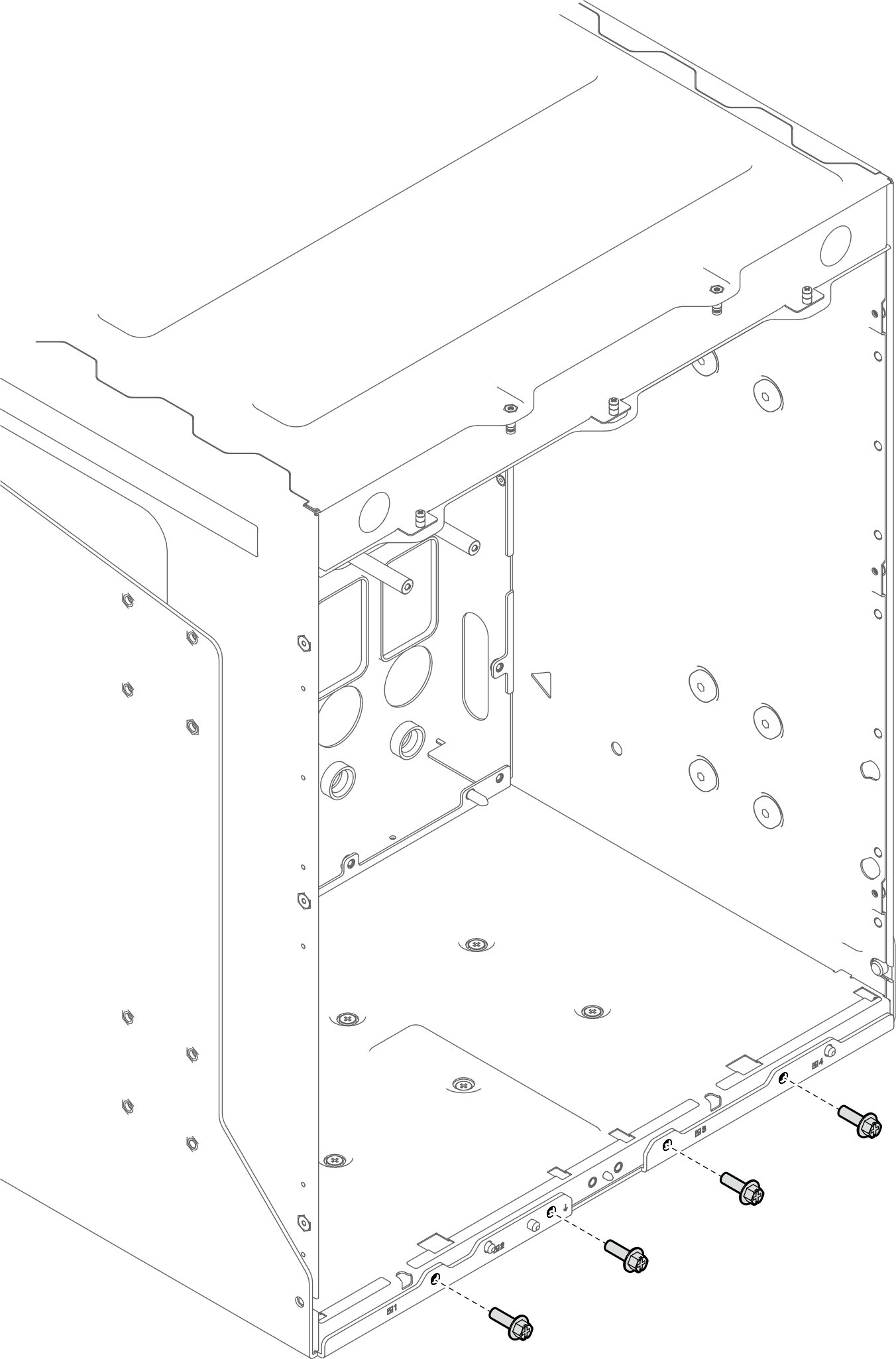

6. 卸下四颗螺钉，将后端支撑架从机柜后端松开。
   图 8. 将后端支撑架从机柜后端松开

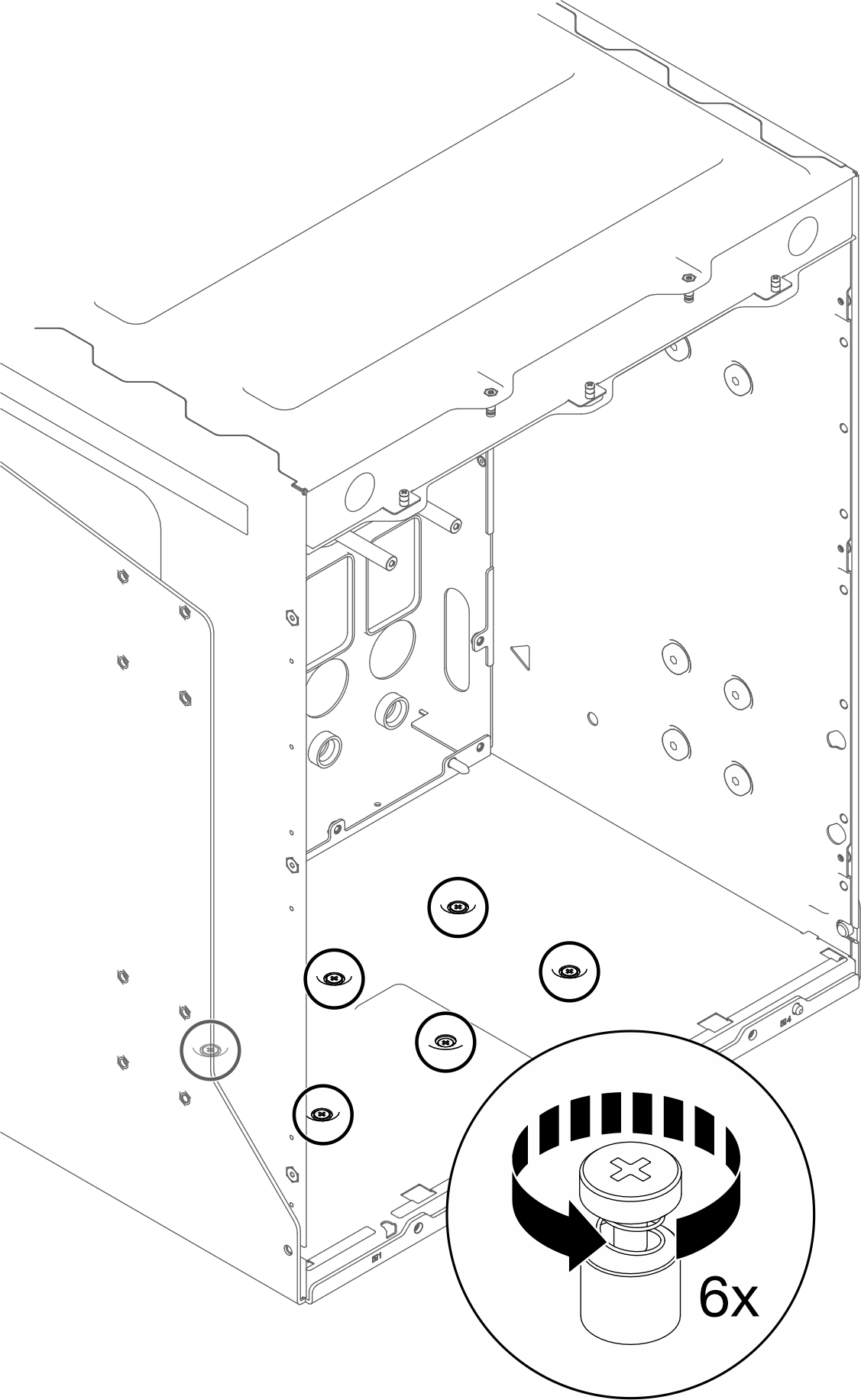

7. 从机柜背面内部拧松六颗螺钉，将后端支撑架从机柜底部拆下。
   图 9. 从机柜底部卸下后端支撑架。

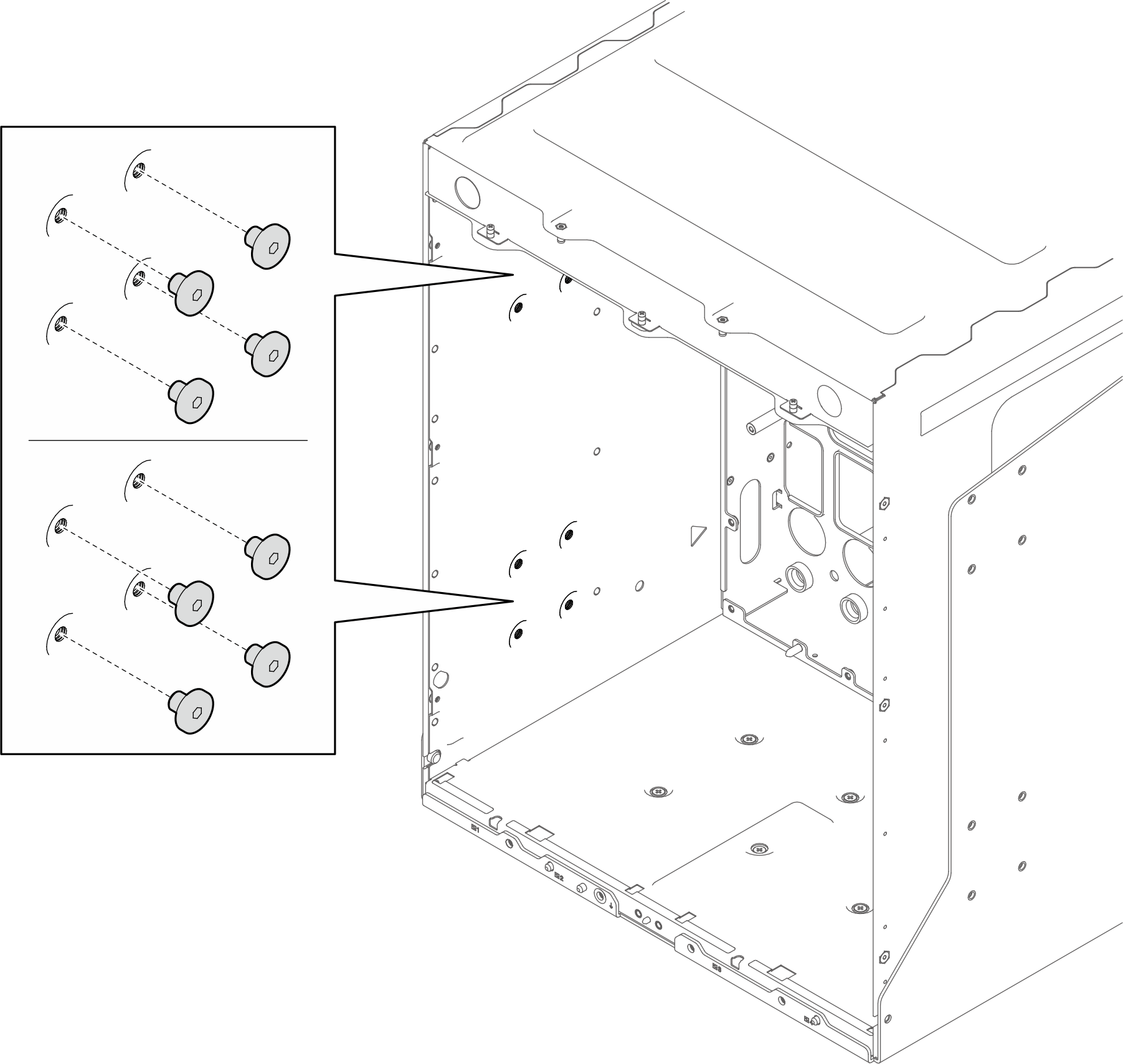

8. 从左侧内部卸下八颗螺钉，将后端支撑架从机柜上松开。
   图 10. 从机柜左侧内部卸下螺钉

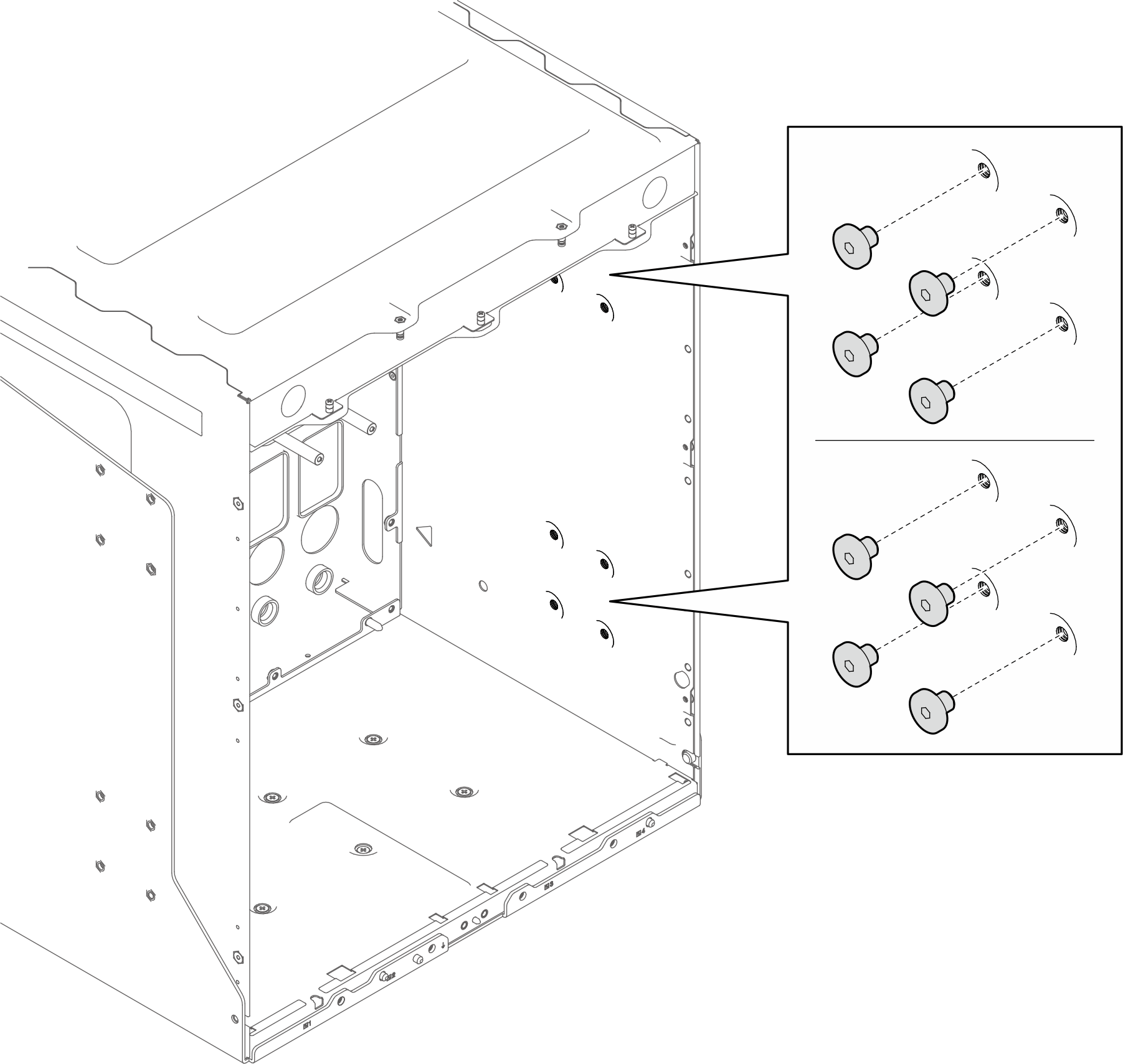

9. 从右侧内部卸下八颗螺钉，将机柜从后端支撑架上松开。
   图 11. 从机柜右侧内部卸下螺钉

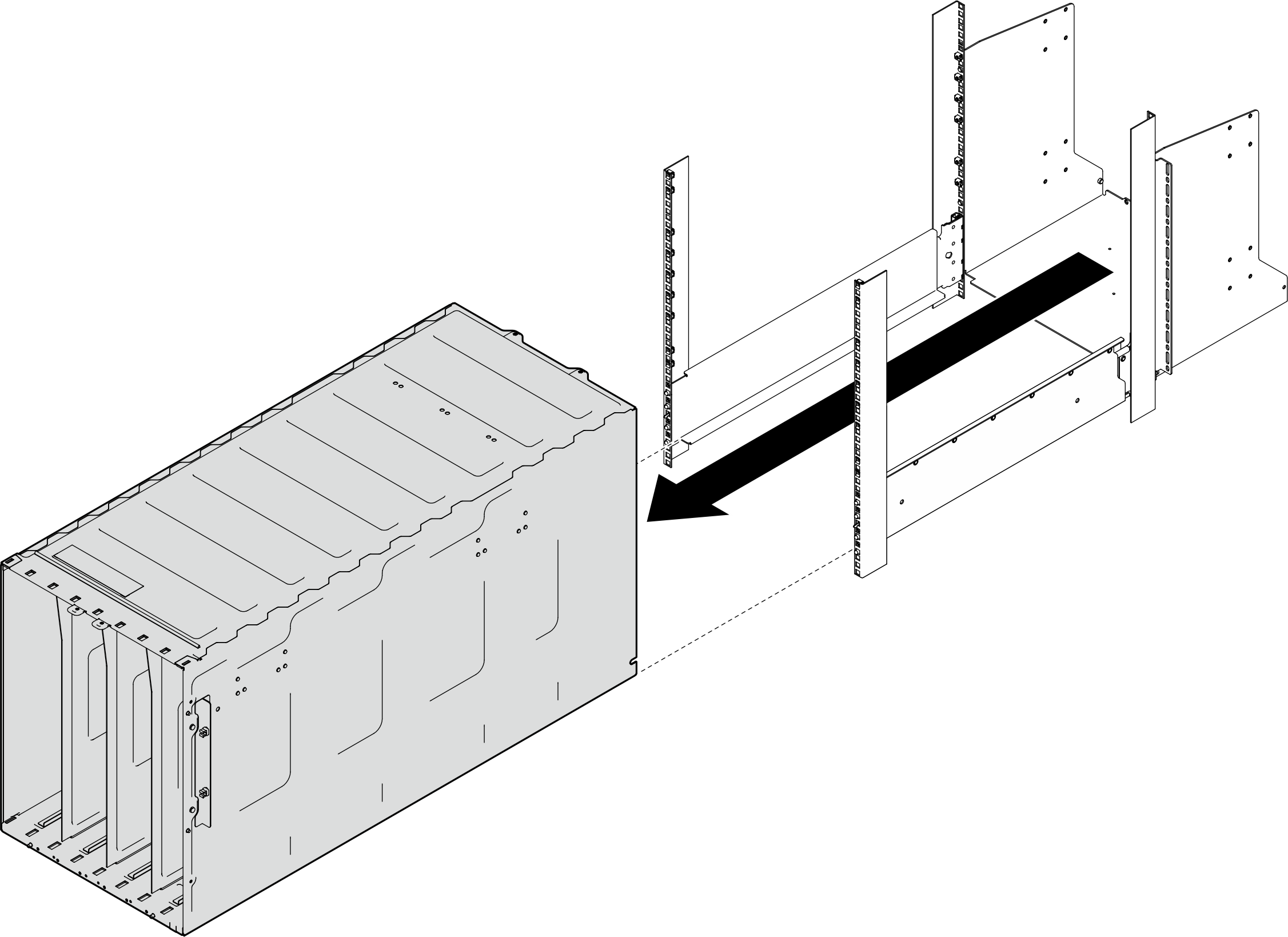

10. 从机架正面，将机柜从机架上卸下。
    图 12. 从机架上卸下机柜


11. 卸下后端支撑架。
    1. 卸下所有螺钉，将后端支撑架从增强套件上松开。
       图 13. 将后端支撑架从增强套件上卸下

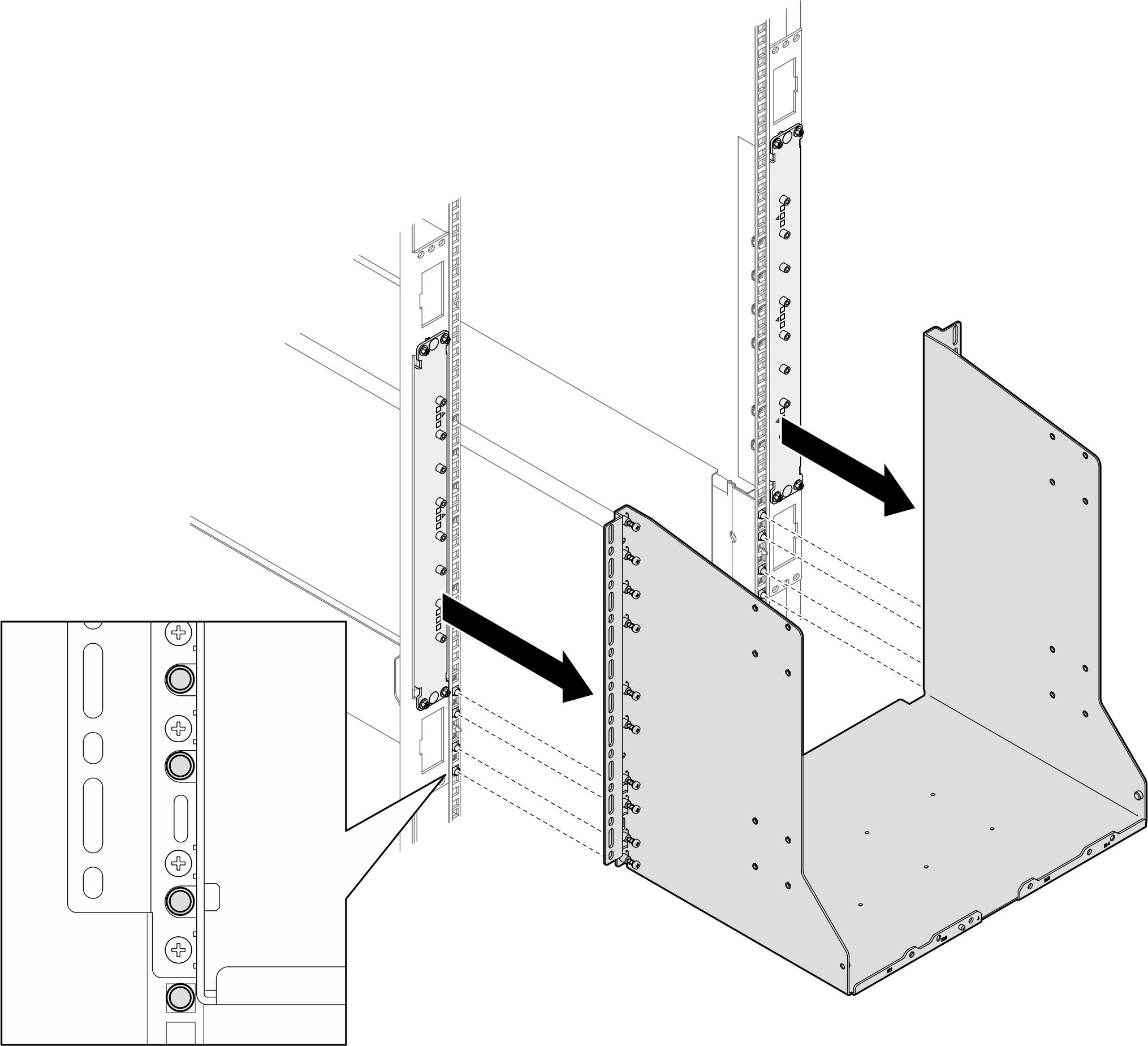

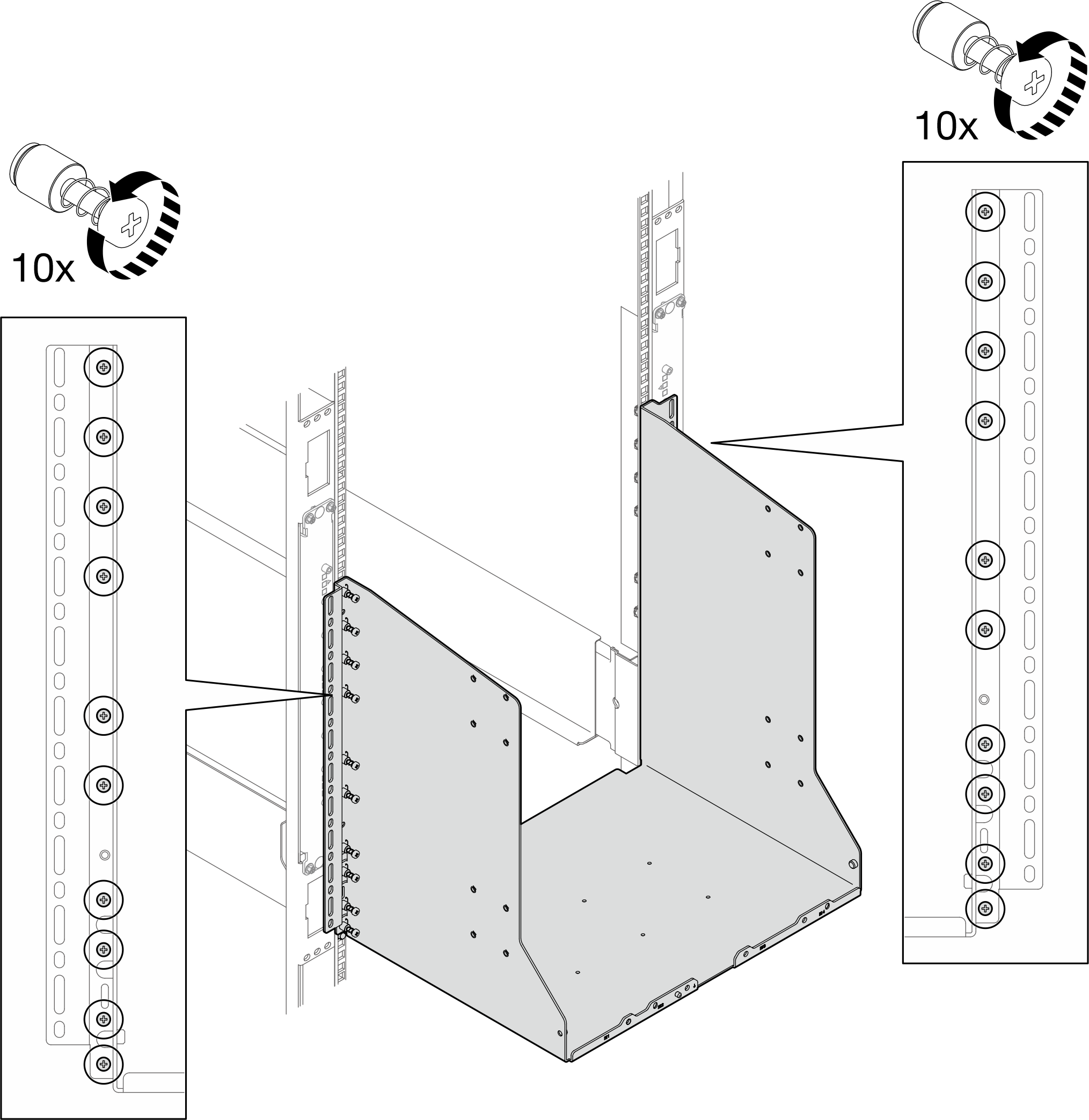

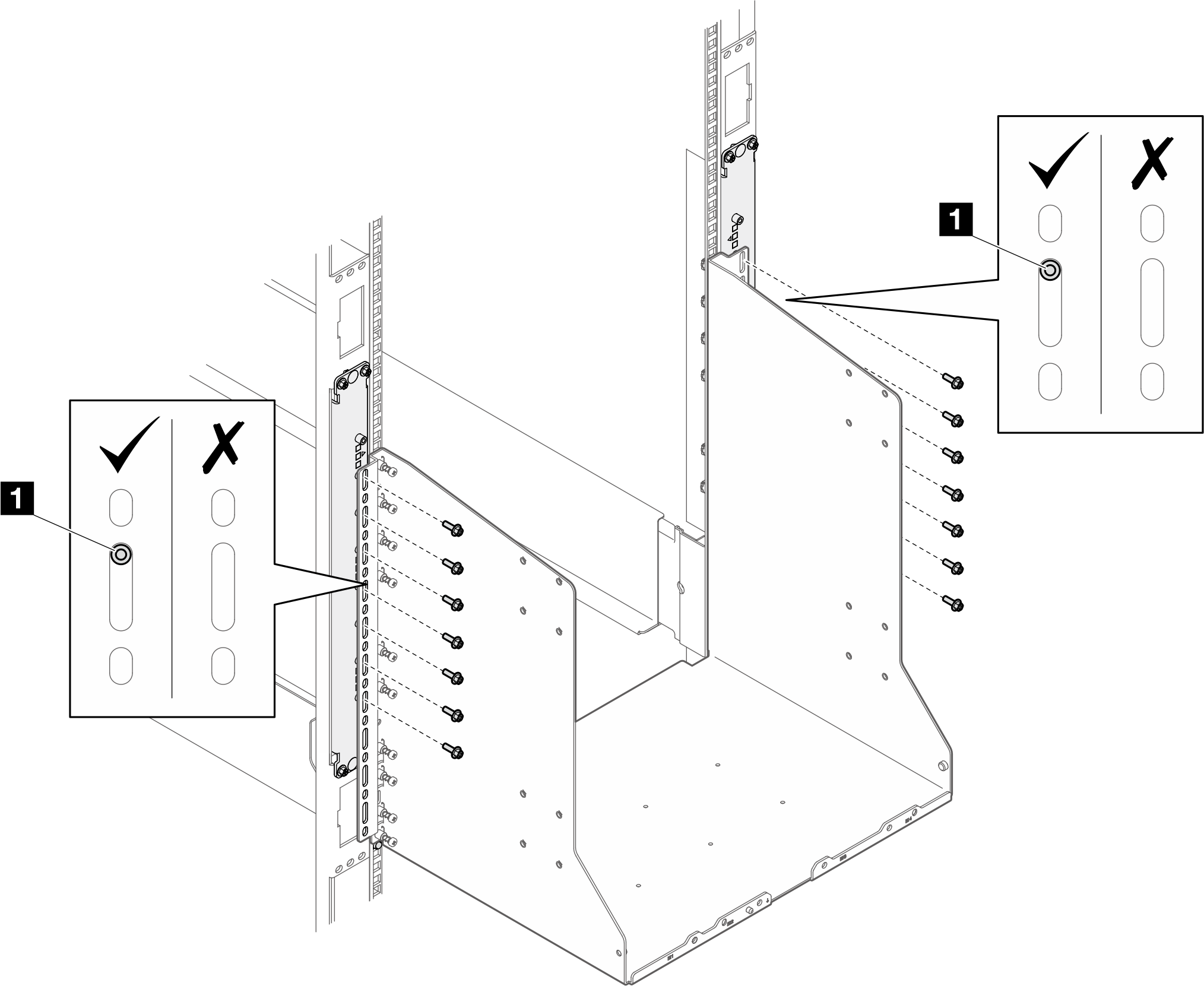

    2. 拧松每个机架立柱上的十颗螺钉，将后端支撑架与机架分离。
       图 14. 卸下螺钉以松开后端支撑架


    3. 从机架上卸下后端支撑架。
       图 15. 卸下后端支撑架

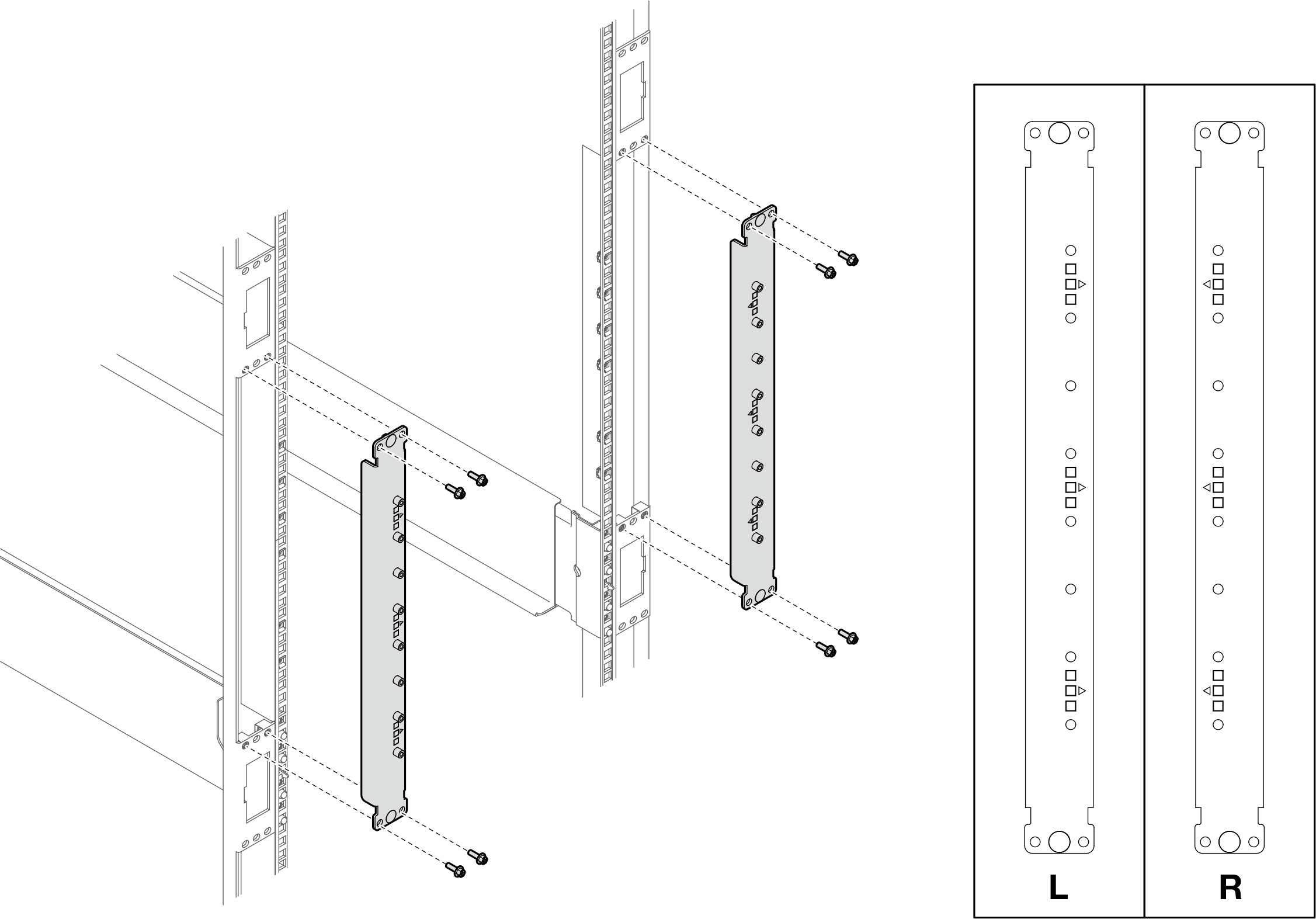

12. （可选）卸下每个机架立柱上的四颗螺钉，将增强套件从机架立柱上松开。从机架上卸下增强套件。
    图 16. 卸下增强套件
