Les informations suivantes vous indiquent comment retirer le boîtier de l’armoire.
À propos de cette tâche
S002
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Lors du déplacement du boîtier sur de longues distances ou lors de mouvements plus importants, il convient d’utiliser un outil de levage et des poignées de levage. Il n’est possible de lever le boîtier manuellement sans outils que lors de son déplacement sur une courte distance. Lors d’un levage manuel, veillez à ne pas saisir les bords supérieurs situés à l’avant et à l’arrière du boîtier afin d’éviter tout dommage.
Figure 1. Zone restreinte pour le levage manuel (courte distance uniquement)
Suivez les étapes ci-dessous pour arrêter la solution si nécessaire.
Enregistrez les informations suivantes sur le boîtier que vous retirez.
Connectez-vous à l’interface Web SMM3, accédez à Système > Inventaire > Boîtier, puis notez le numéro de série, le nom et de l’UUID du boîtier.
Connectez-vous à l’interface Web SMM3 et accédez à Système > Inventaire > Interposeur, puis notez l’UUID.
Connectez-vous à l’interface Web SMM3 et accédez à Alimentation > Configuration de l’alimentation, puis notez le nombre minimal de PCS.
Le boîtier ne fonctionne pas :
Obtenez le numéro de série du boîtier et le modèle du type de machine à partir de l'une des étiquettes du boîtier.
Notez le numéro de série du boîtier, le modèle du type de machine et l'identificateur unique universel avant de poursuivre.
Débranchez tous les câbles externes du boîtier.
Exercez une force supplémentaire pour déconnecter les câbles QSFP éventuellement connectés à la solution.
Visionnage de la procédure
Une vidéo de cette procédure est disponible sur YouTube.

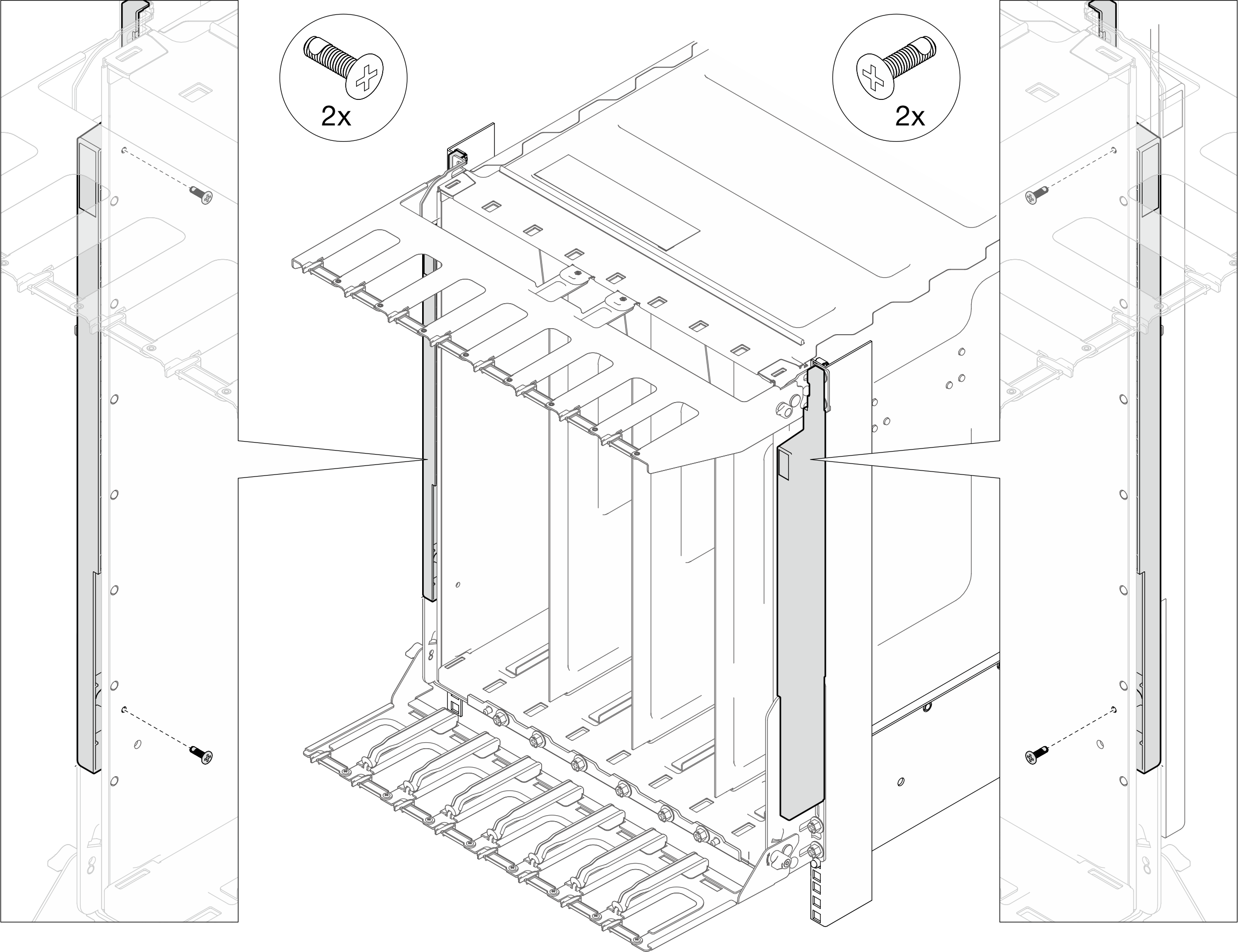

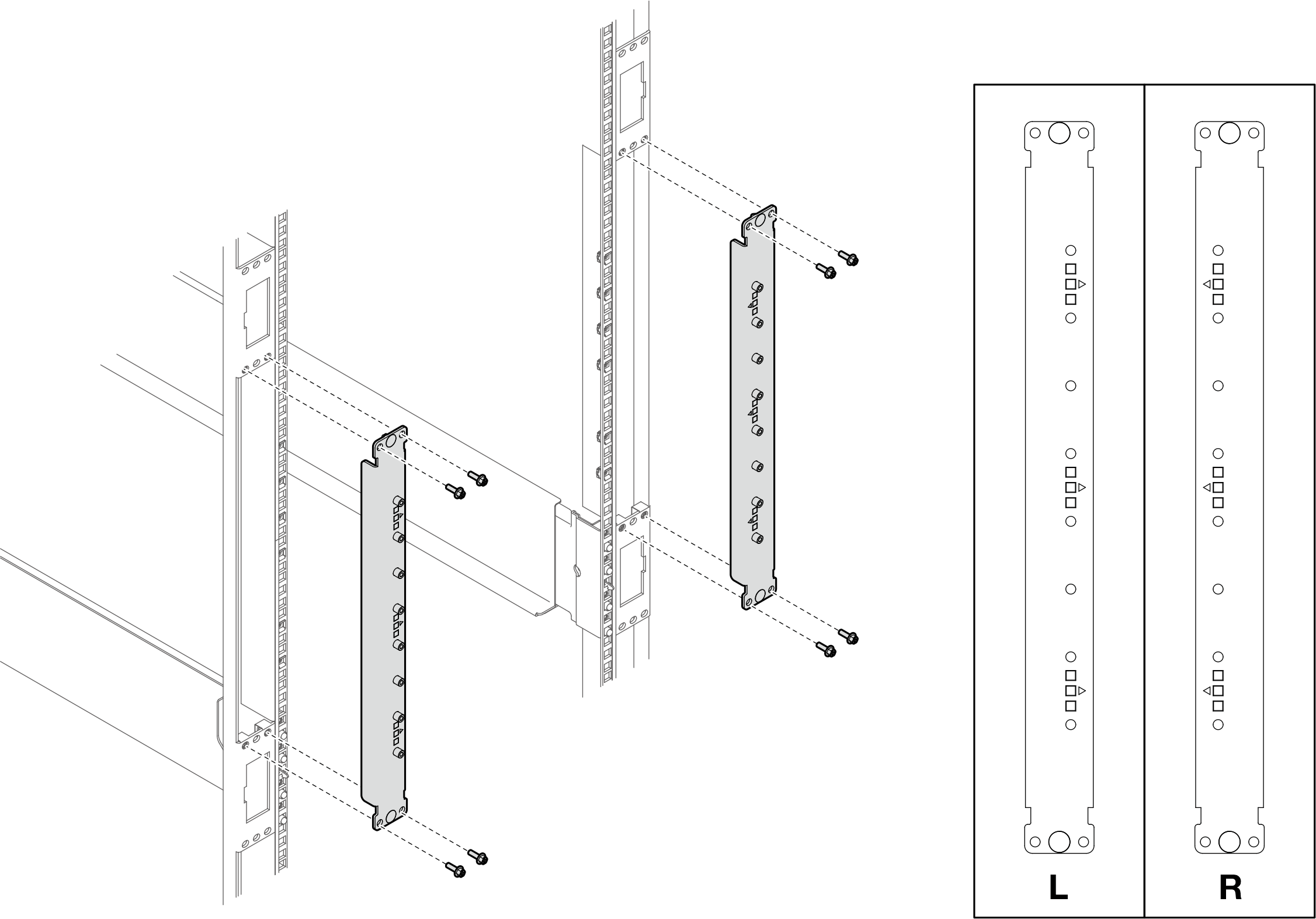

Retirez deux vis de chaque montant de l’armoire pour détacher les caches EIA.
Figure 2. Retrait des vis des capots EIA

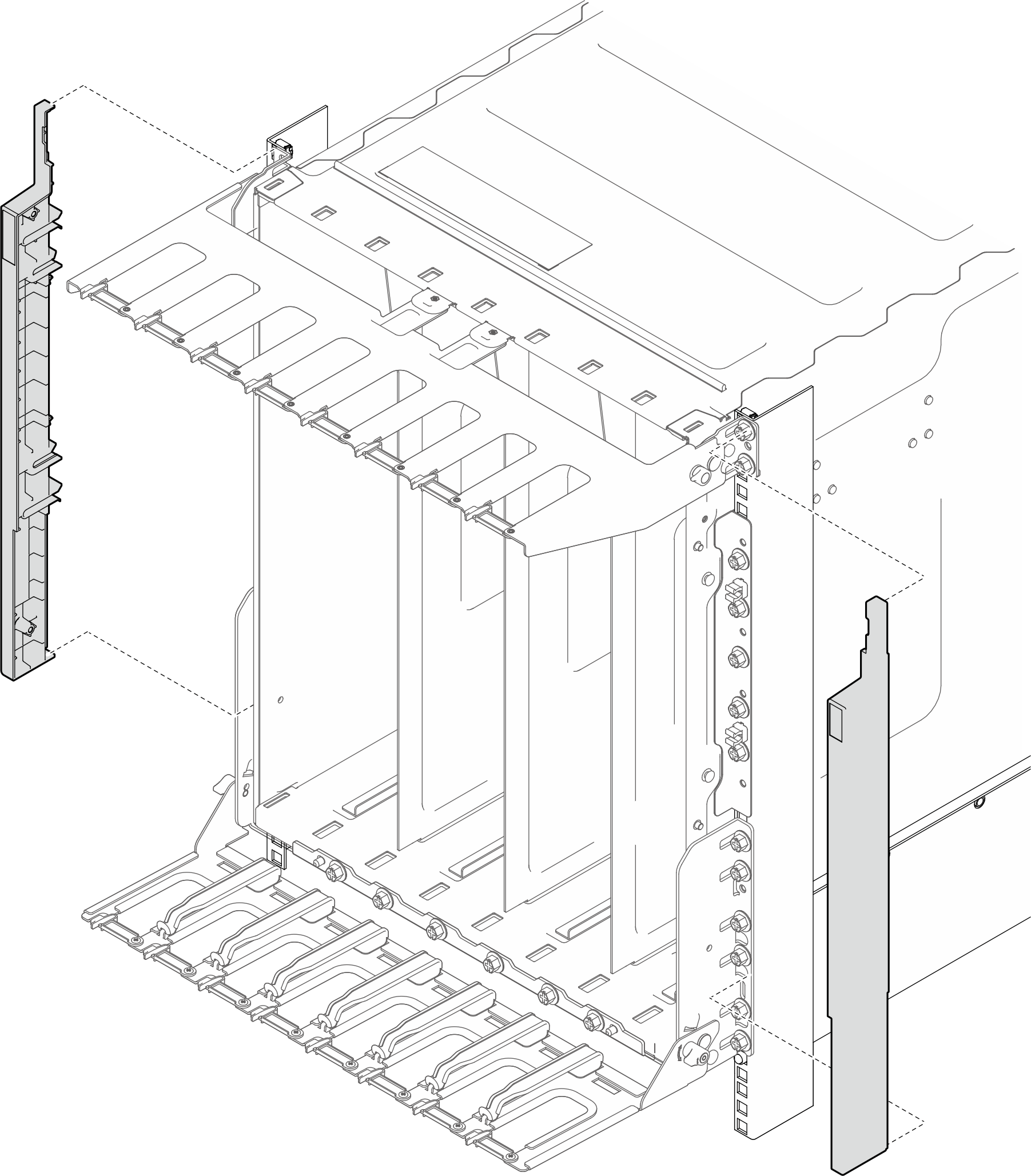

Retirez les supports EIA des montants de l’armoire.
Figure 3. Retrait des caches EIA
Retirez le support inférieur avant.

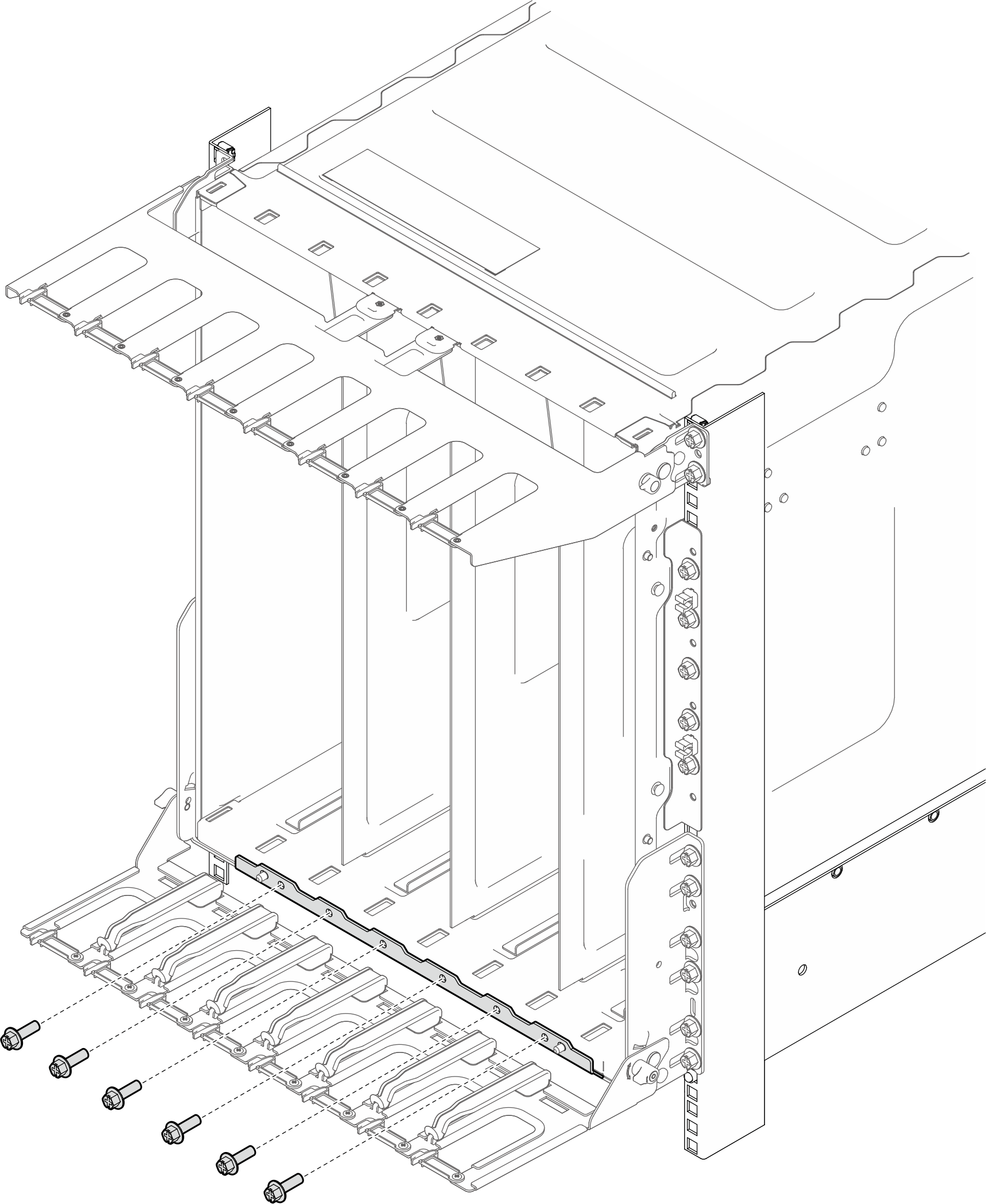

Retirez six vis afin de détacher le support inférieur de l’extrémité avant du boîtier.
Figure 4. Retrait du support inférieur

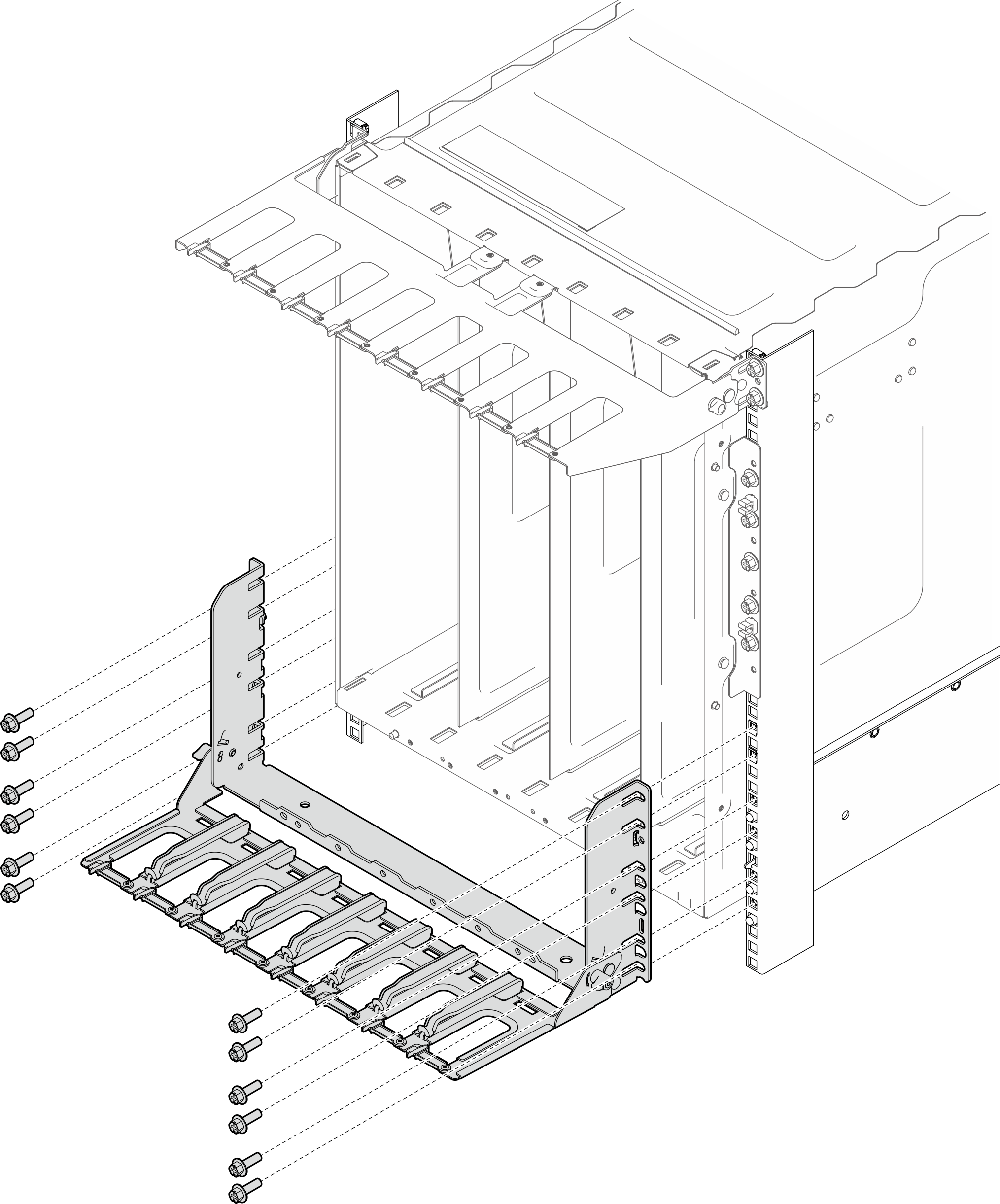

Retirez six vis de chaque montant de l’armoire pour retirer le support inférieur avant du boîtier.
Figure 5. Retrait du support inférieur avant
Retirez le support avant supérieur.

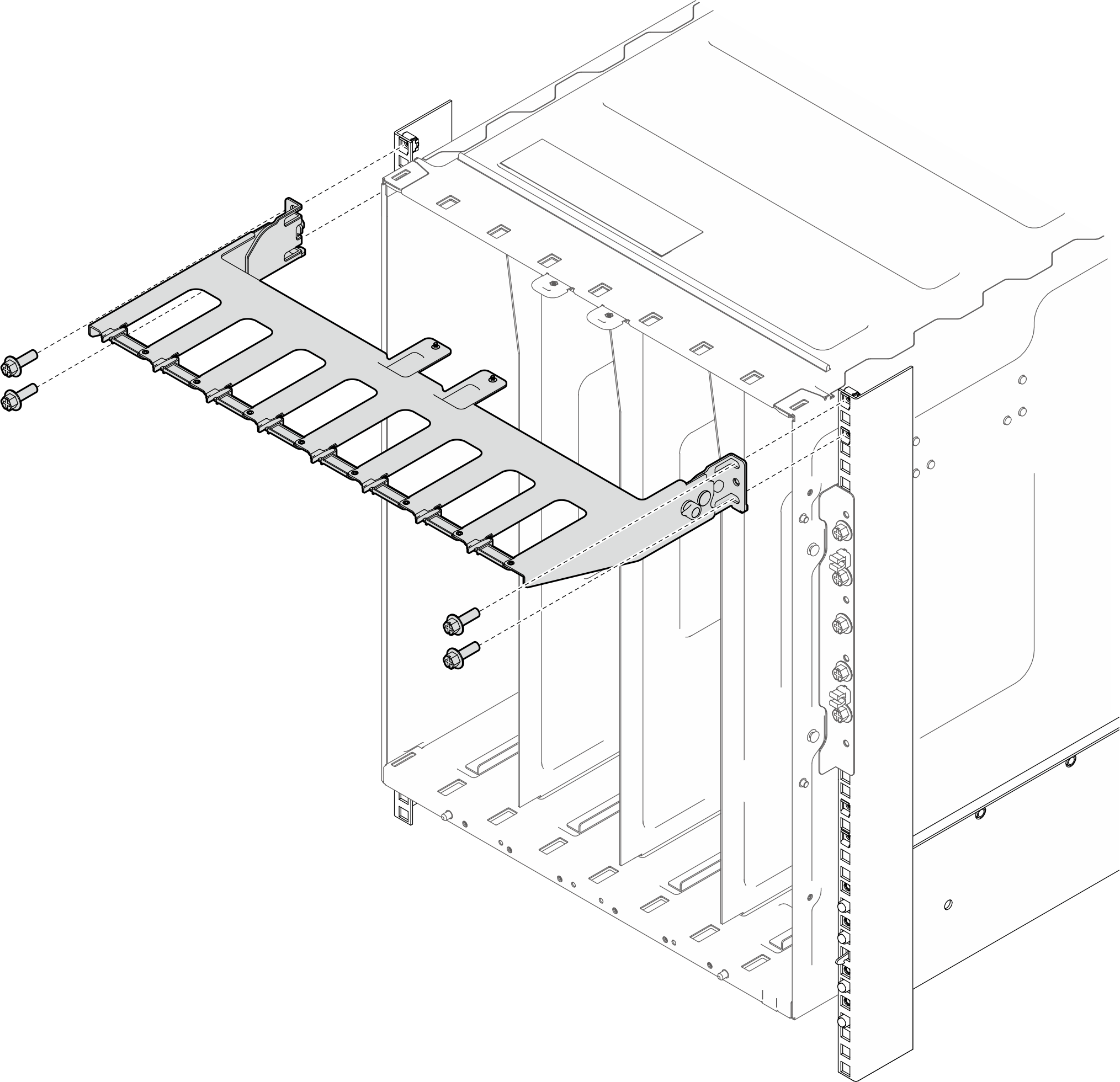

Retirez quatre vis afin de détacher le support supérieur avant du boîtier.
Figure 6. Retrait du support supérieur avant

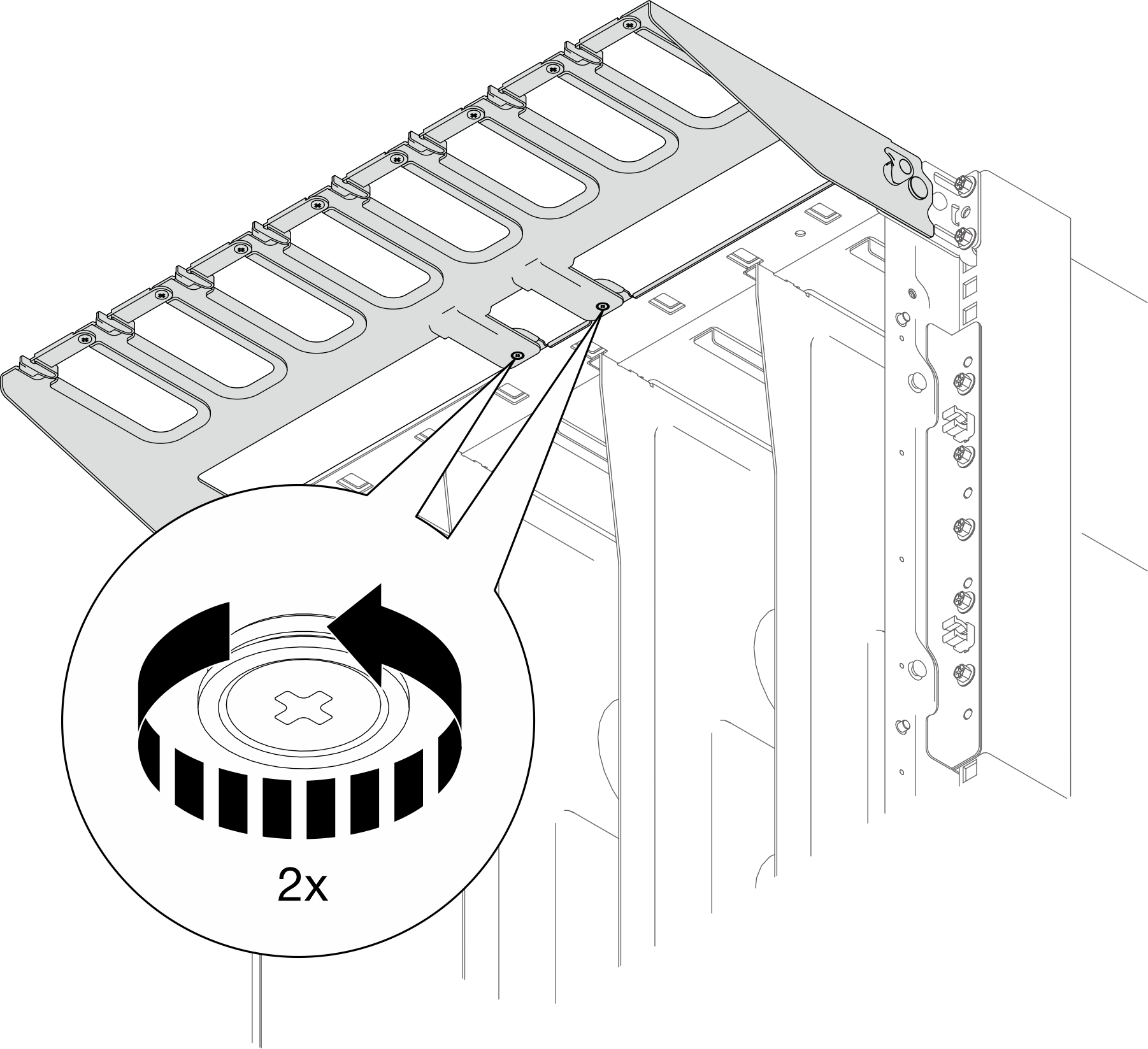

Retirez deux vis par le dessous du support supérieur avant.
Figure 7. Retrait de deux vis par le dessous du support supérieur avant

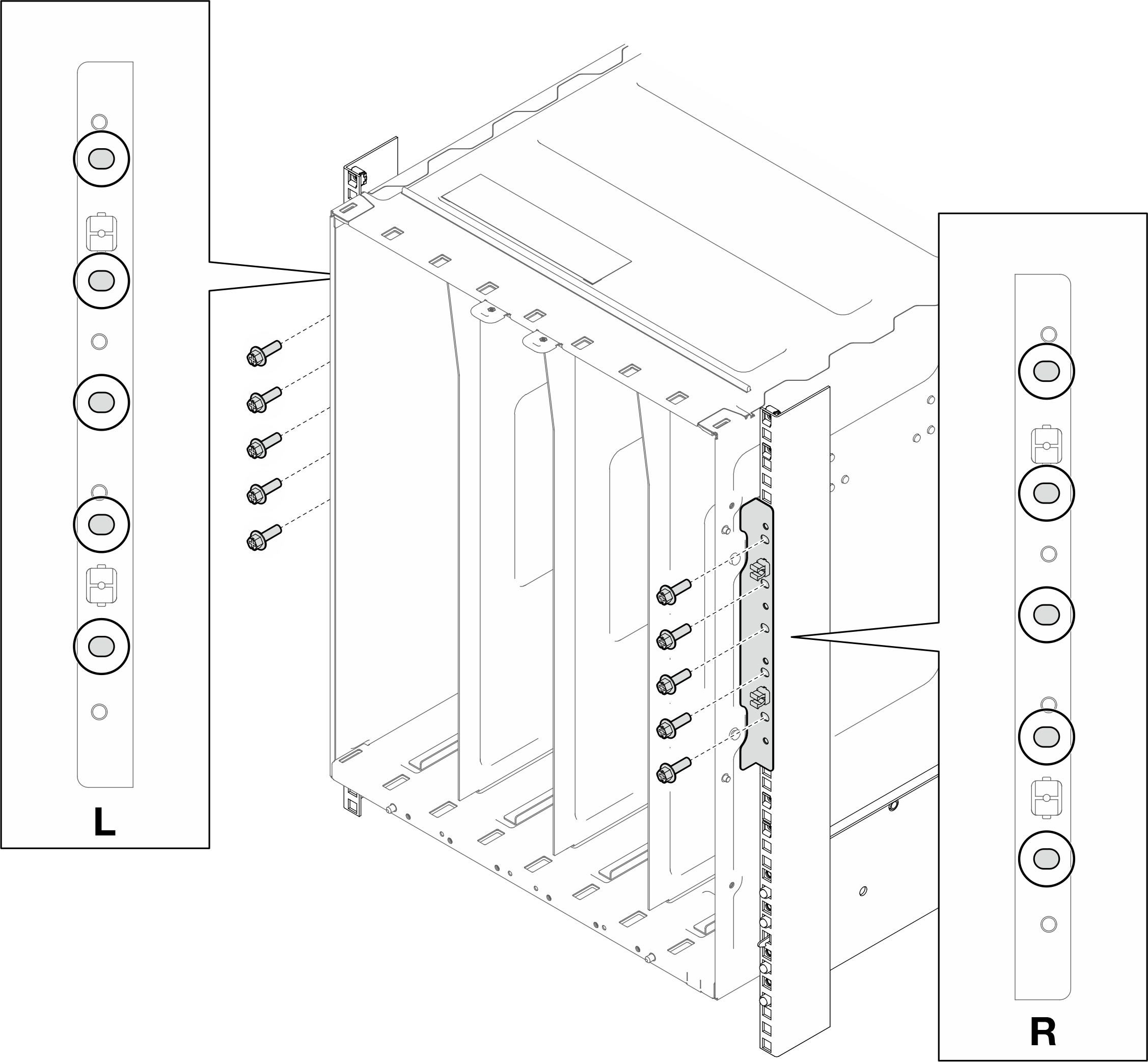

Retirez les supports EIA du boîtier. Retirez cinq vis de chaque montant de l’armoire afin de retirer les supports EIA de l’armoire.
Figure 8. Retrait des supports EIA de la partie avant du boîtier

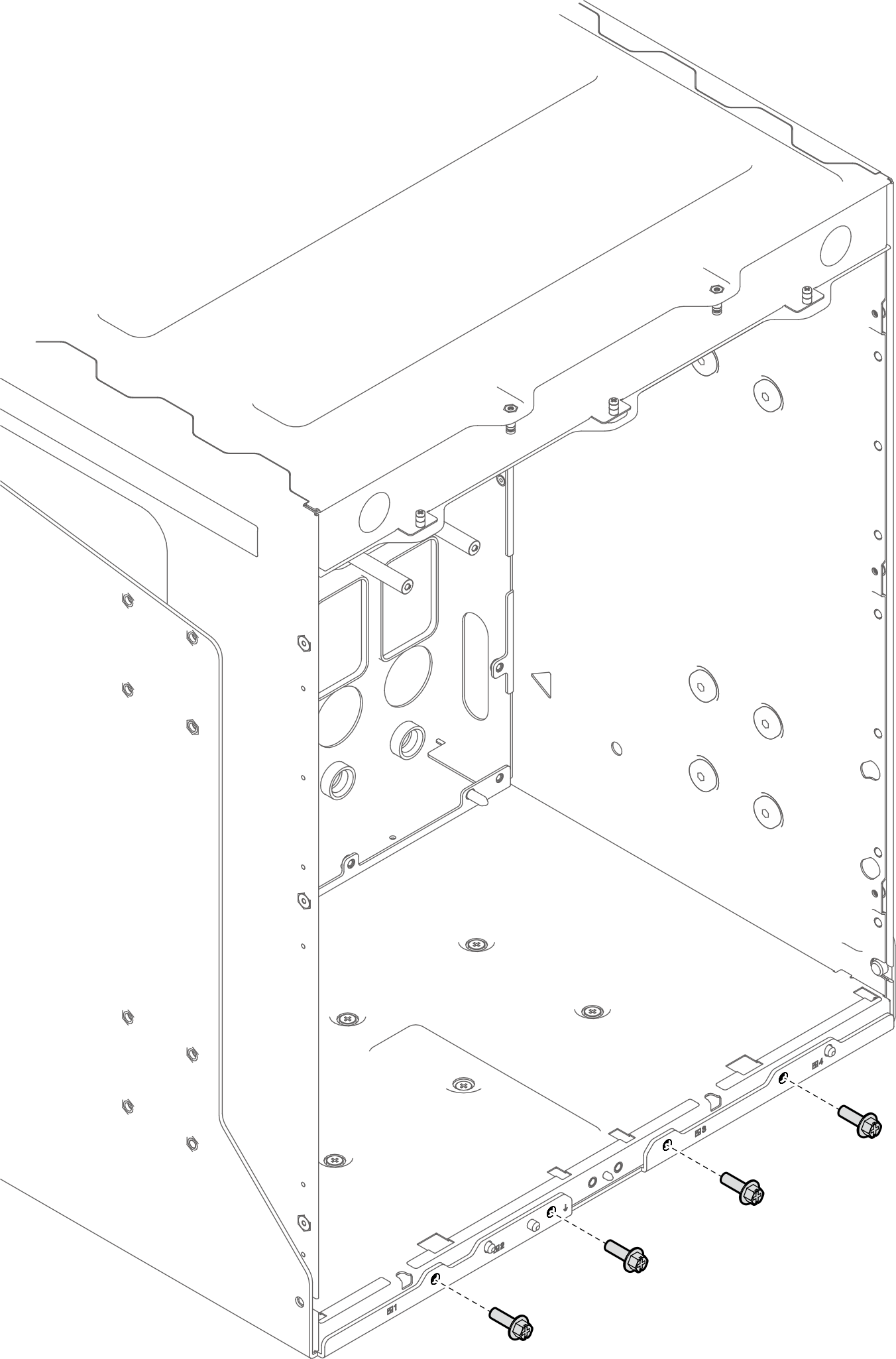

Retirez quatre vis afin de détacher le support arrière de l’extrémité arrière du boîtier.
Figure 9. Retrait du support arrière de l’extrémité arrière du boîtier

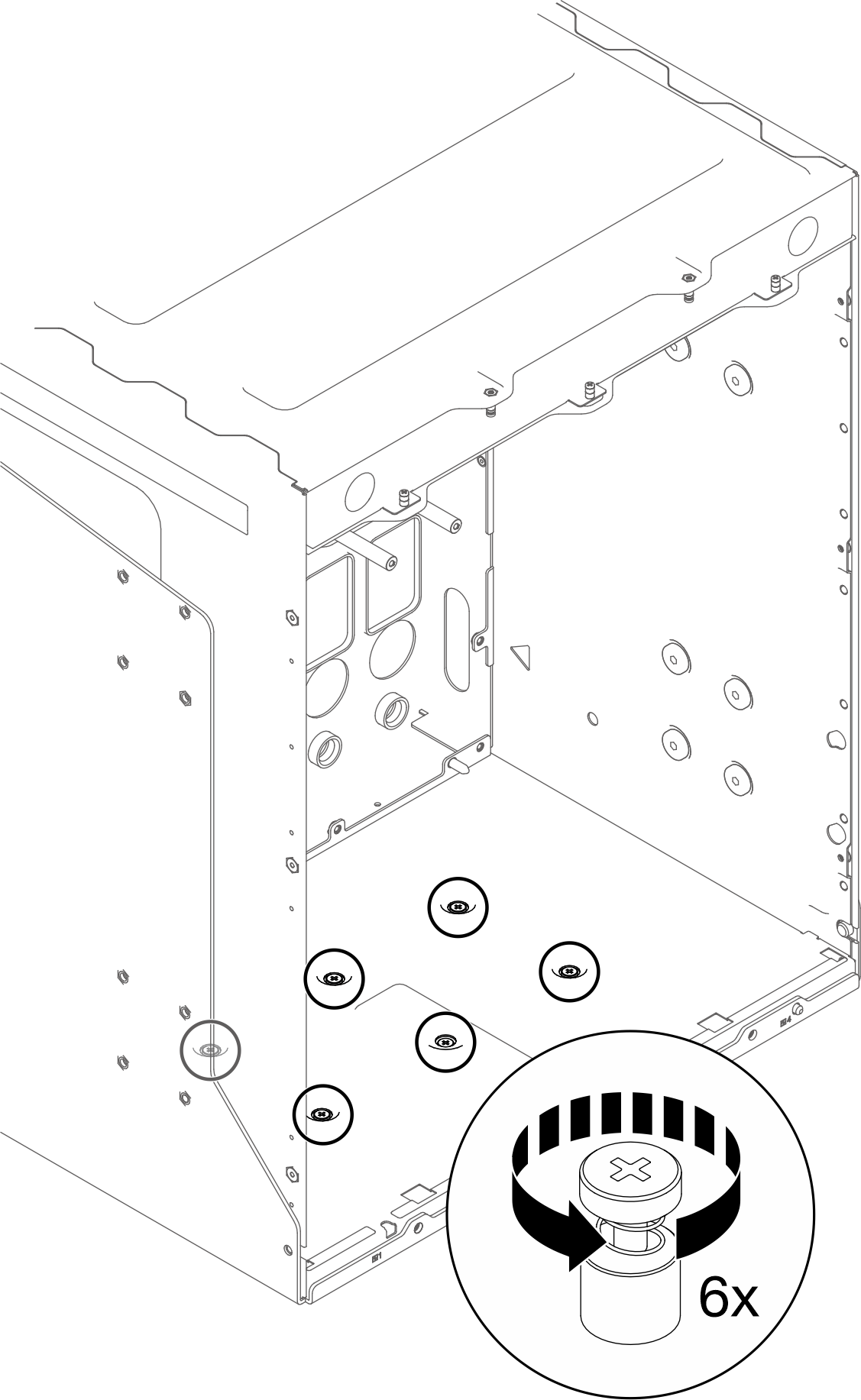

Depuis l’intérieur de l’arrière du boîtier, desserrez les six vis pour détacher le support arrière de la partie inférieure du boîtier.
Figure 10. Retrait du support arrière de la face inférieure du boîtier

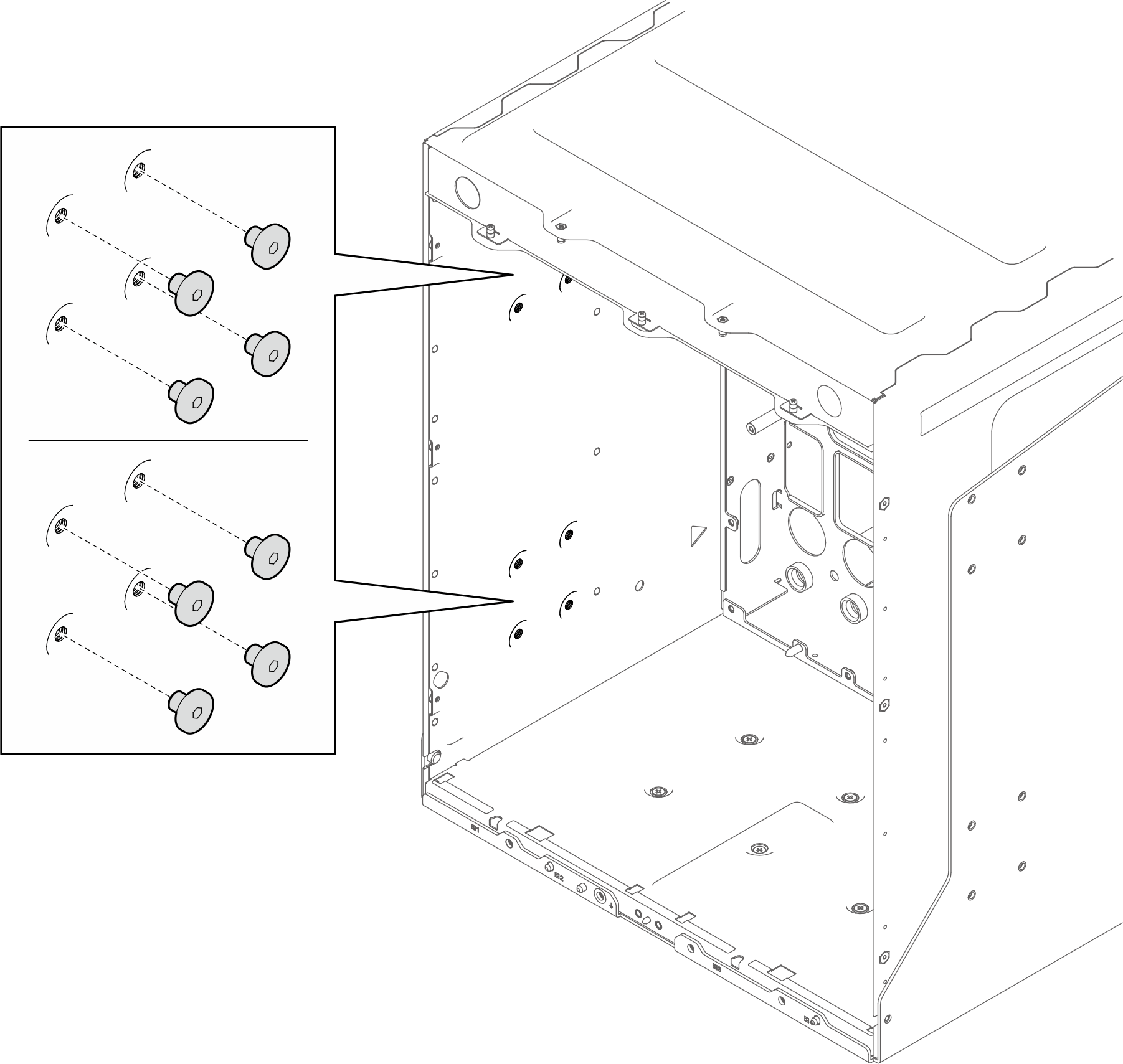

Retirez huit vis du côté intérieur gauche afin de retirer le support arrière du boîtier.
Figure 11. Retrait des vis du côté intérieur gauche du boîtier

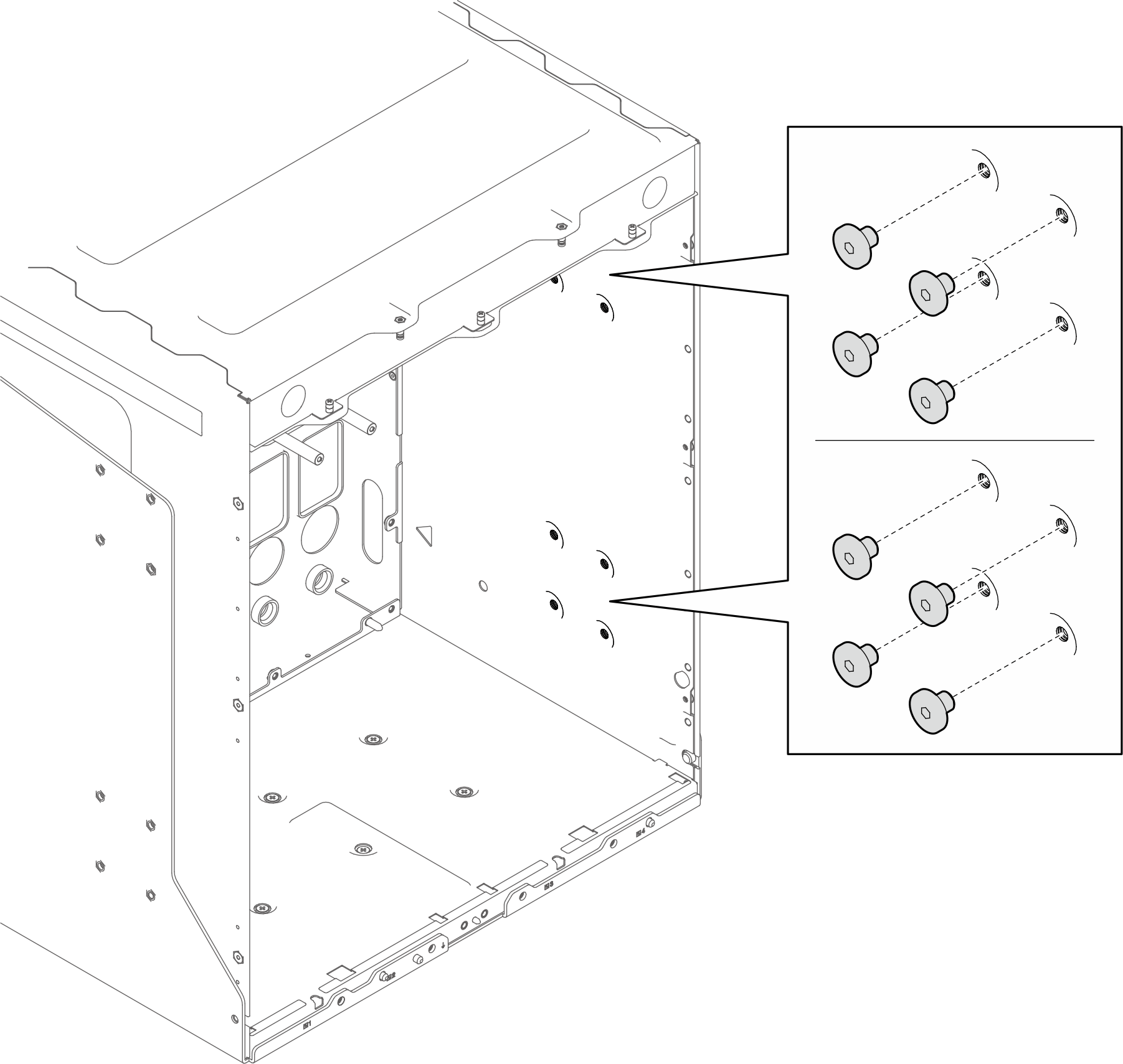

Retirez huit vis du côté intérieur droit afin de détacher le boîtier du support arrière.
Figure 12. Retrait des vis du côté intérieur droit du boîtier

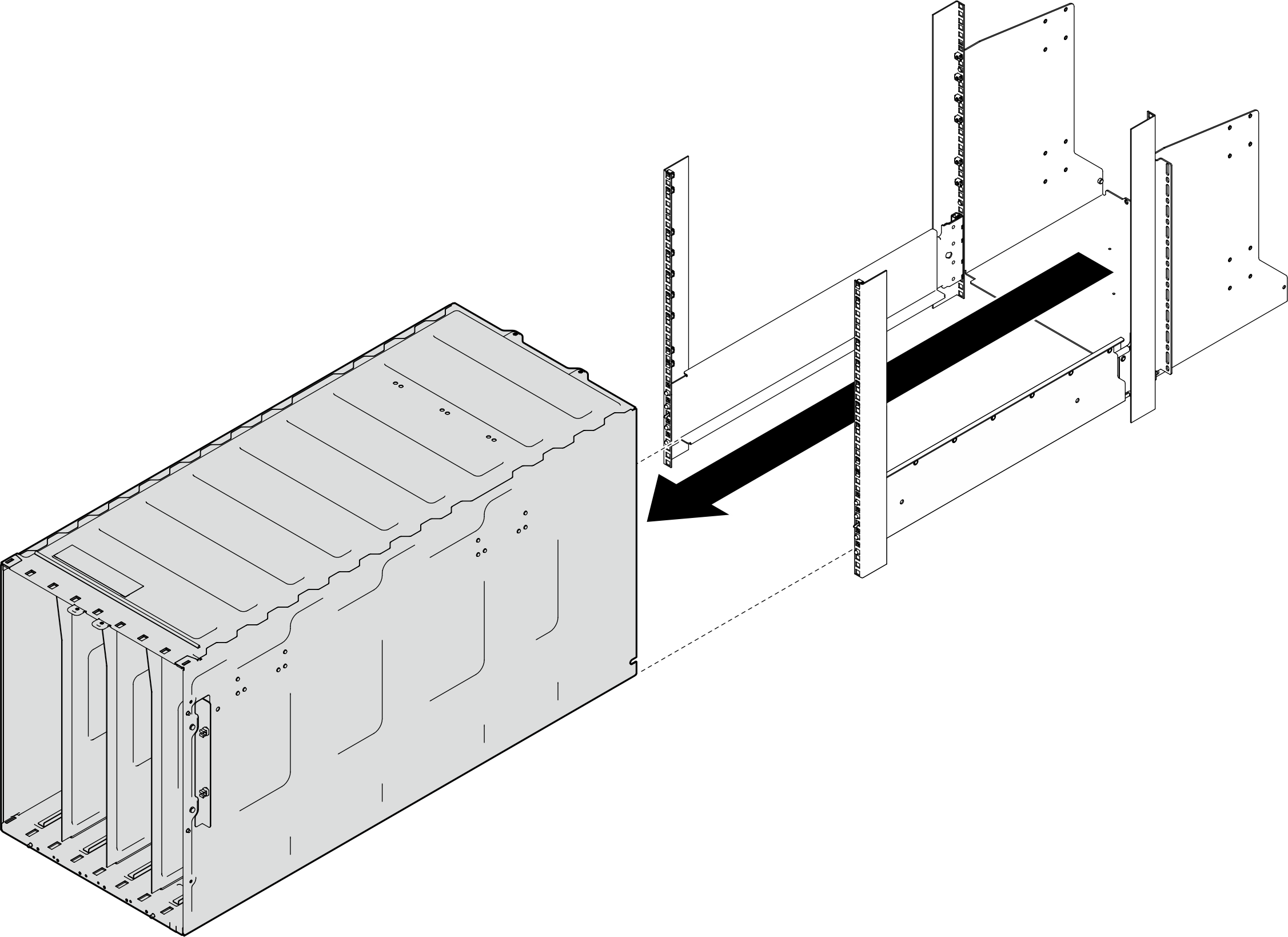

Depuis l’avant de l’armoire, sortez le boîtier jusqu’à ce qu’il vous soit possible de fixer les poignées de levage avant de chaque côté. Alignez les encoches des poignées avec les tenons sur le boîtier et faites glisser les poignées vers le haut jusqu’à ce qu’elles s’enclenchent.
Figure 13. Retrait du boîtier de l’armoire
Figure 14. Installation des poignées de levage avant sur le boîtier
Tenez les poignées avant des deux côtés et faites glisser le boîtier jusqu’à avoir suffisamment de place pour installer les poignées arrière.
Figure 15. Installation des poignées de levage arrière sur le boîtier
Tenez soigneusement les poignées avant et arrière de chaque côté pour faire glisser le boîtier hors de l’armoire ; ensuite, placez délicatement le boîtier sur une surface de travail stable.
Figure 16. Maintien des poignées lors du retrait du boîtier de l’armoire
Retirez les poignées de levage du boîtier.
Enfoncez les taquets sur les deux côtés de la poignée de levage.
Faites glisser la poignée de levage vers le bas, puis retirez la poignée de levage de la plaque médiane.
Figure 17. Retrait des poignées de levage du boîtier
Retirez le support arrière.
Retirez toutes les vis pour détacher le support arrière du kit d’optimisation.
Figure 18. Retrait du support arrière du kit d’optimisation

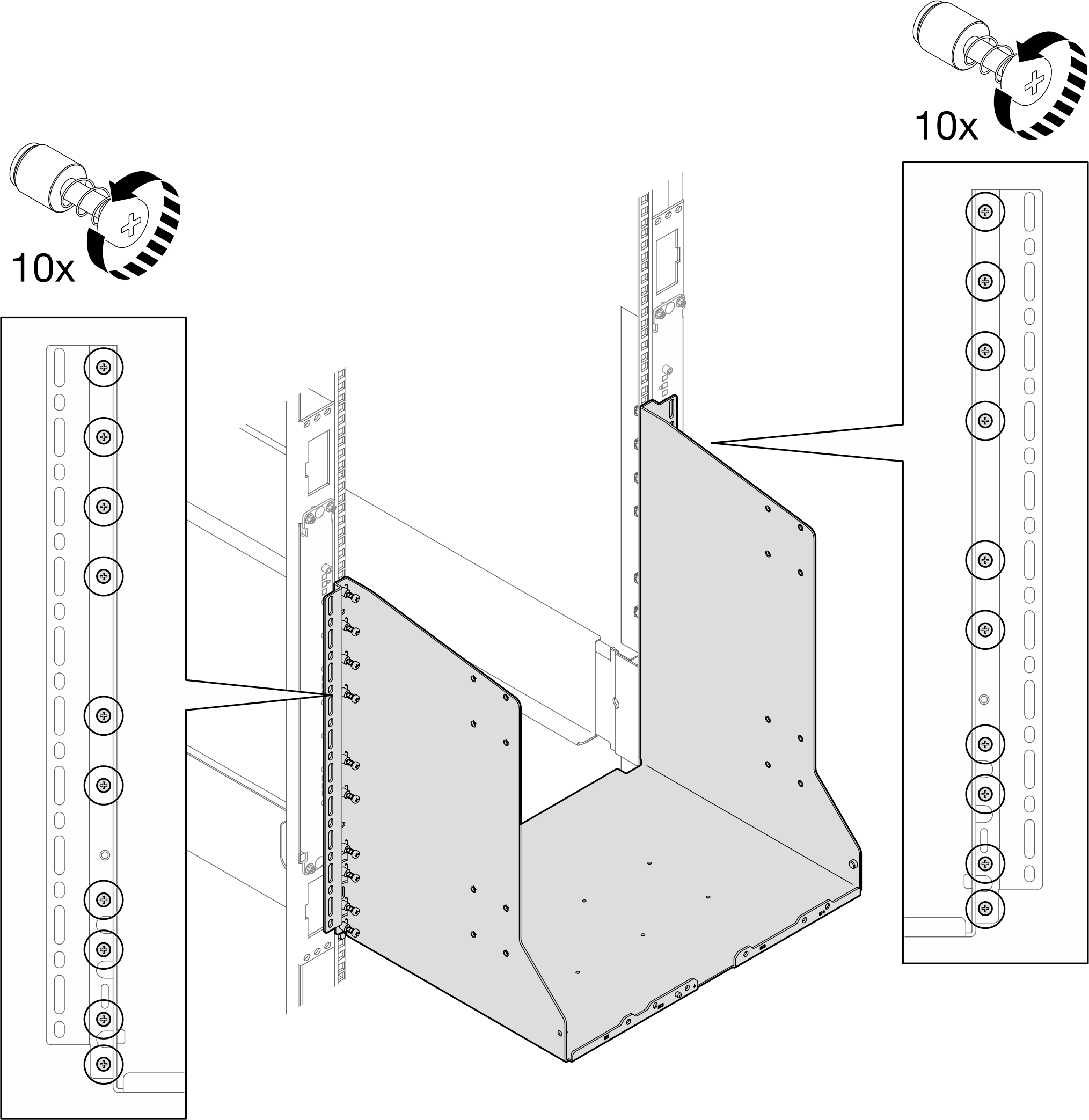

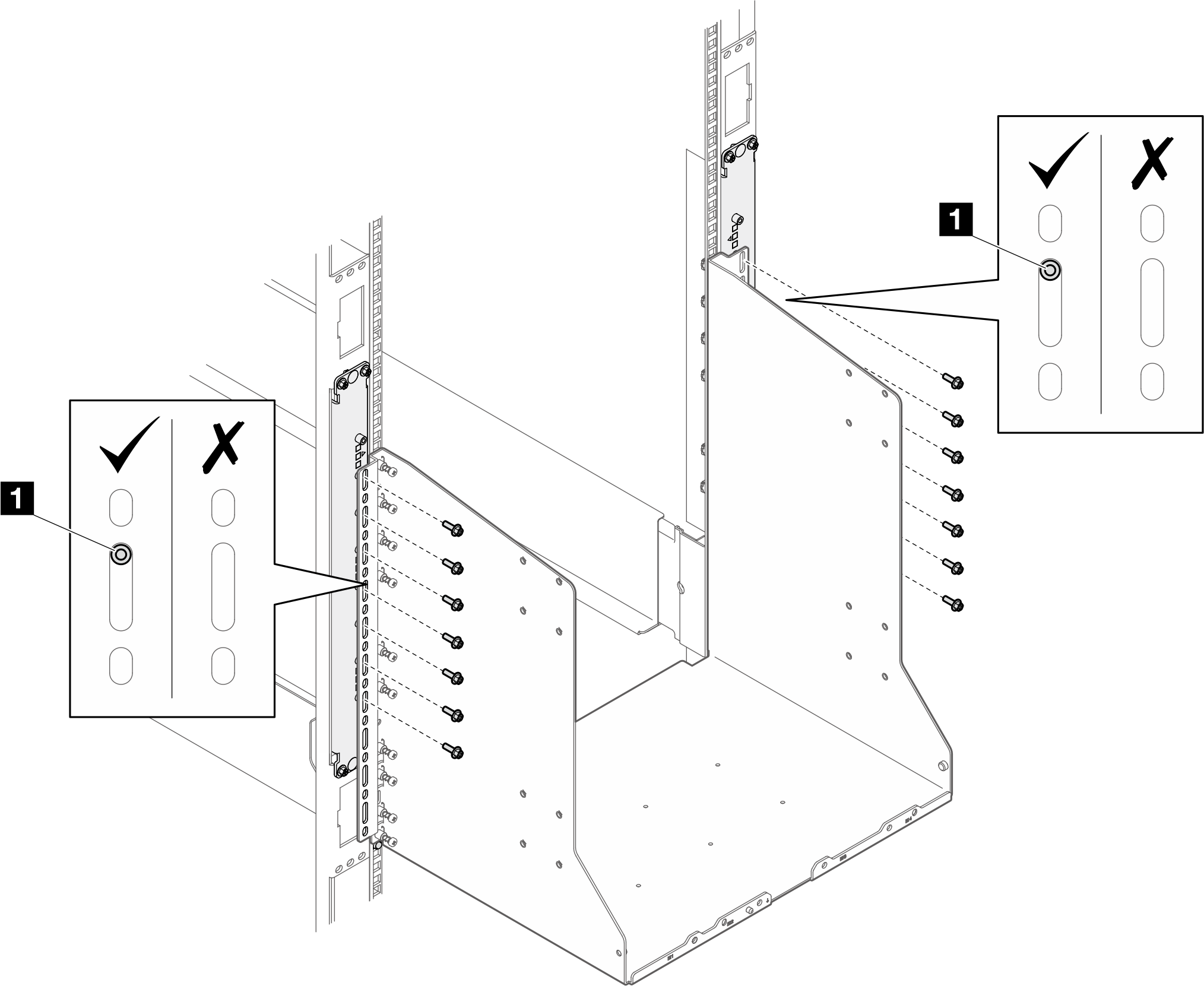

Desserrez dix vis sur chaque montant de l’armoire pour détacher le support arrière de l’armoire.
Figure 19. Retrait des vis afin de détacher le support arrière

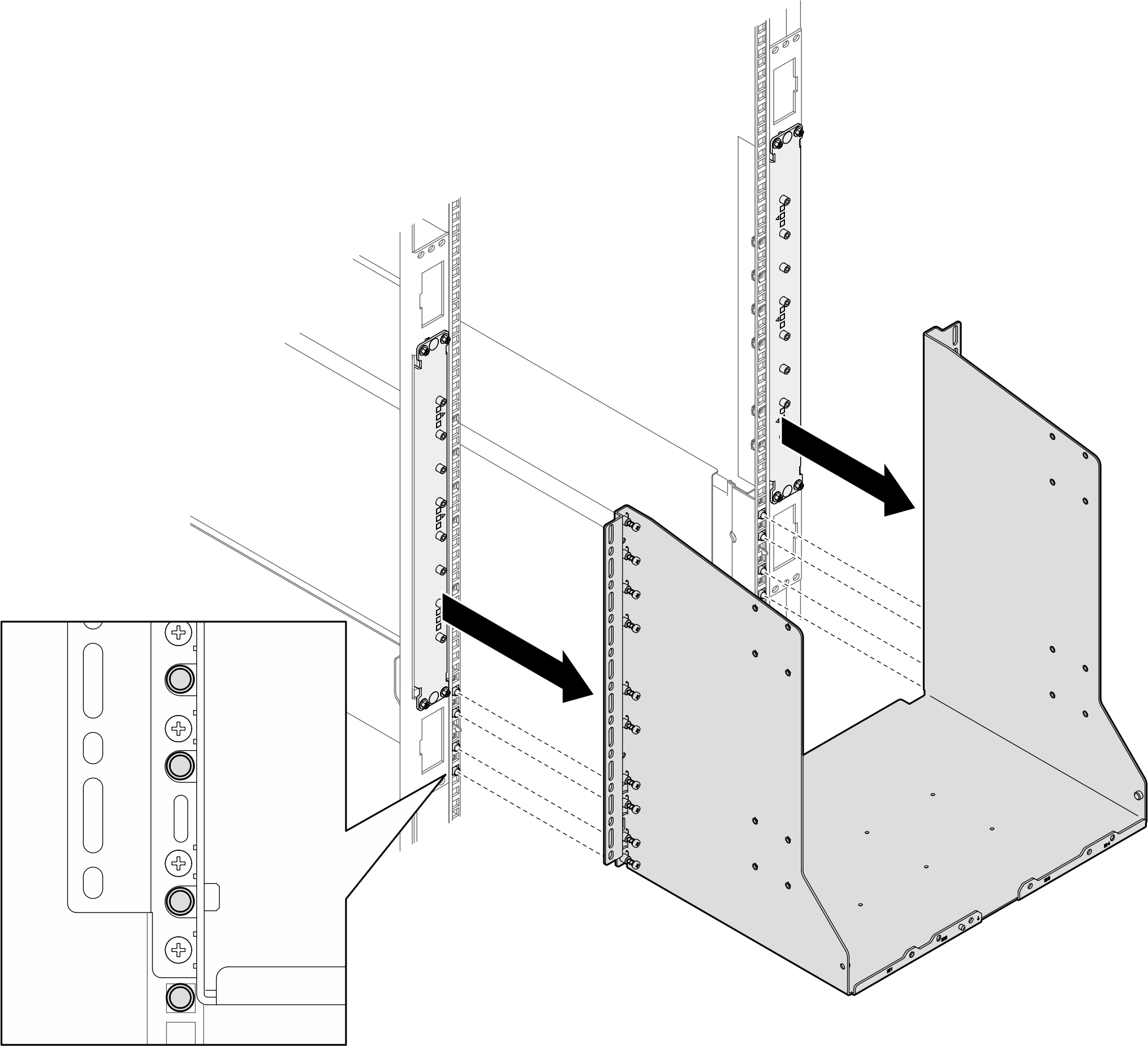

Retirez le support arrière de l’armoire.
Figure 20. Retrait du support arrière
(Facultatif) Retirez quatre vis de chaque montant de l’armoire afin de détacher les kits d’optimisation des montants de l’armoire. Retirez les kits d’optimisation de l’armoire.
Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
