Retrait de la glissière de l’armoire

Pour retirer la glissière de l’armoire, suivez les instructions fournies ci-dessous.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

Visionnage de la procédure

• Une vidéo de cette procédure est disponible sur YouTube.

Procédure

1. Préparez-vous en vue de cette tâche.
   1. Retirez tous les plateaux du boîtier. Voir Retrait d’un plateau du boîtier.
   2. Retrait de l’obturateur. Voir Retrait de l’obturateur.
   3. Retirez la SMM3. Voir Retrait du SMM3.
   4. Débranchez les cordons d’alimentation et retirez toutes les stations de conversion d’alimentation (PCS). Voir Retrait d’une station de conversion d’alimentation (PCS).
   5. Retirez tous les boîtiers des stations de conversion d’alimentation (PCS). Voir Retrait d’un boîtier de station de conversion d’alimentation (PCS).
   6. Retirez les collecteurs supérieur et inférieur. Voir Retrait du collecteur.
   7. Retirez le bloc plaque médiane du boîtier. Voir Retrait de l’assemblage de la plaque médiane.
2. Retirez le boîtier de l’armoire. Voir Retrait du boîtier de l’armoire.

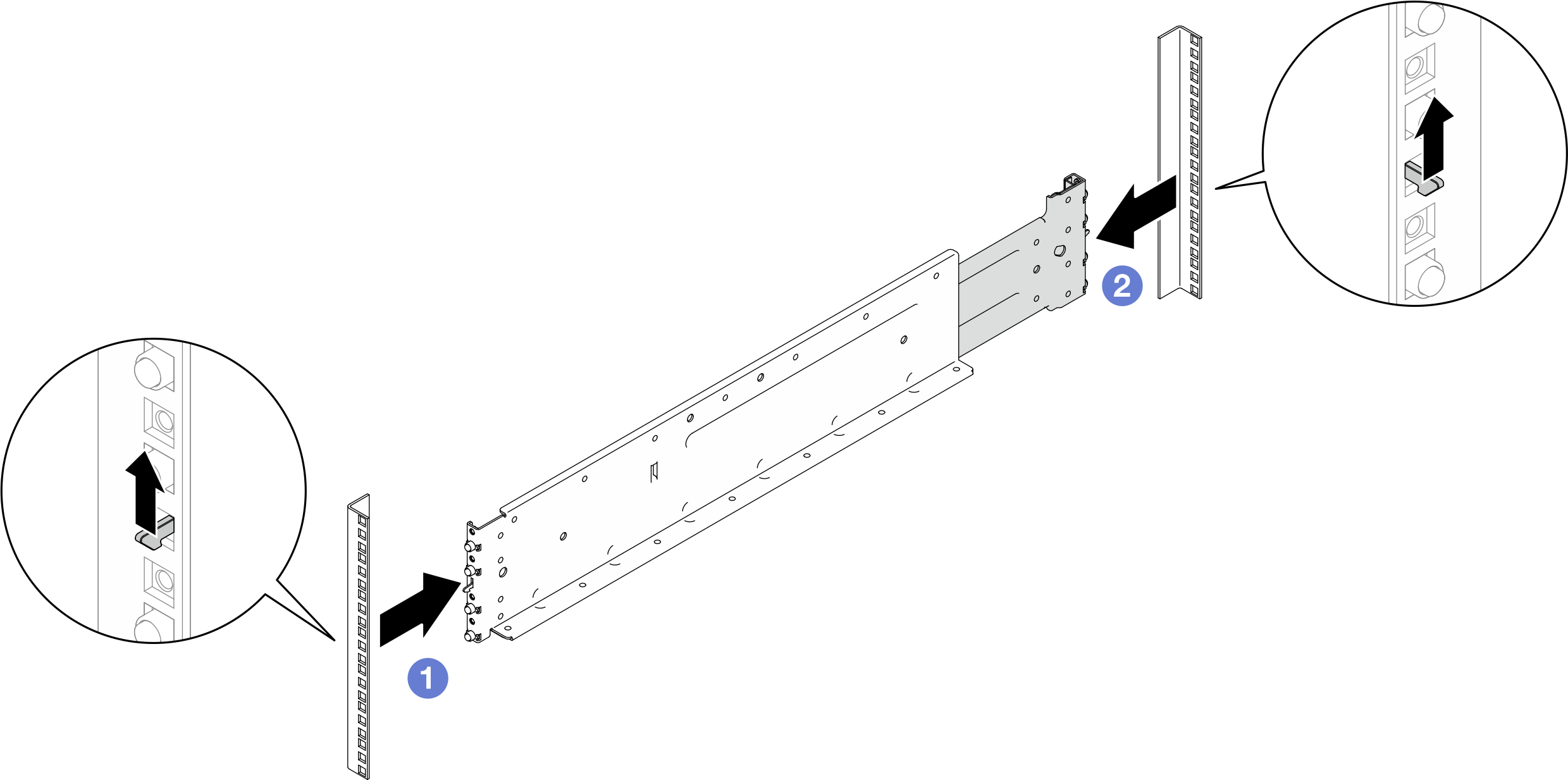

3. Retirez la glissière de l’armoire.
   1. Depuis l’avant de la glissière, soulevez le crochet de verrouillage et tirez la glissière hors de l’armoire.
   2. Depuis l’arrière de la glissière, soulevez le crochet de verrouillage et tirez la glissière hors de l’armoire.



4. Répétez l’opération pour retirer l’autre glissière.
