Installation de la glissière dans l’armoire

Pour installer la glissière dans l’armoire, suivez les instructions fournies ci-dessous.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Réduisez les deux glissières.

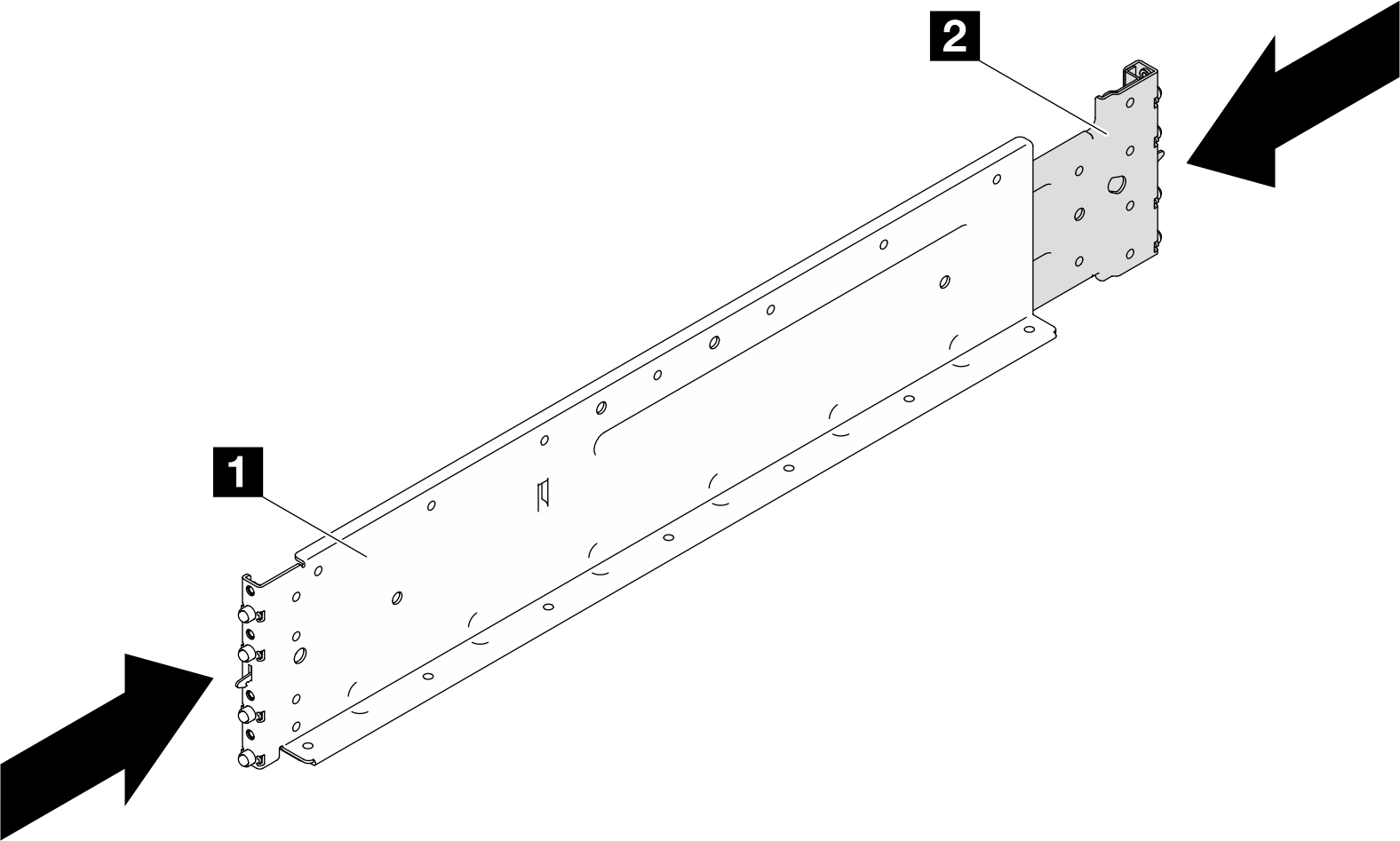

    1 Avant de la glissière
    2 Arrière de la glissière


  2. Prenez la première glissière que vous voulez installer.
  3. Installez les glissières dans l’armoire.

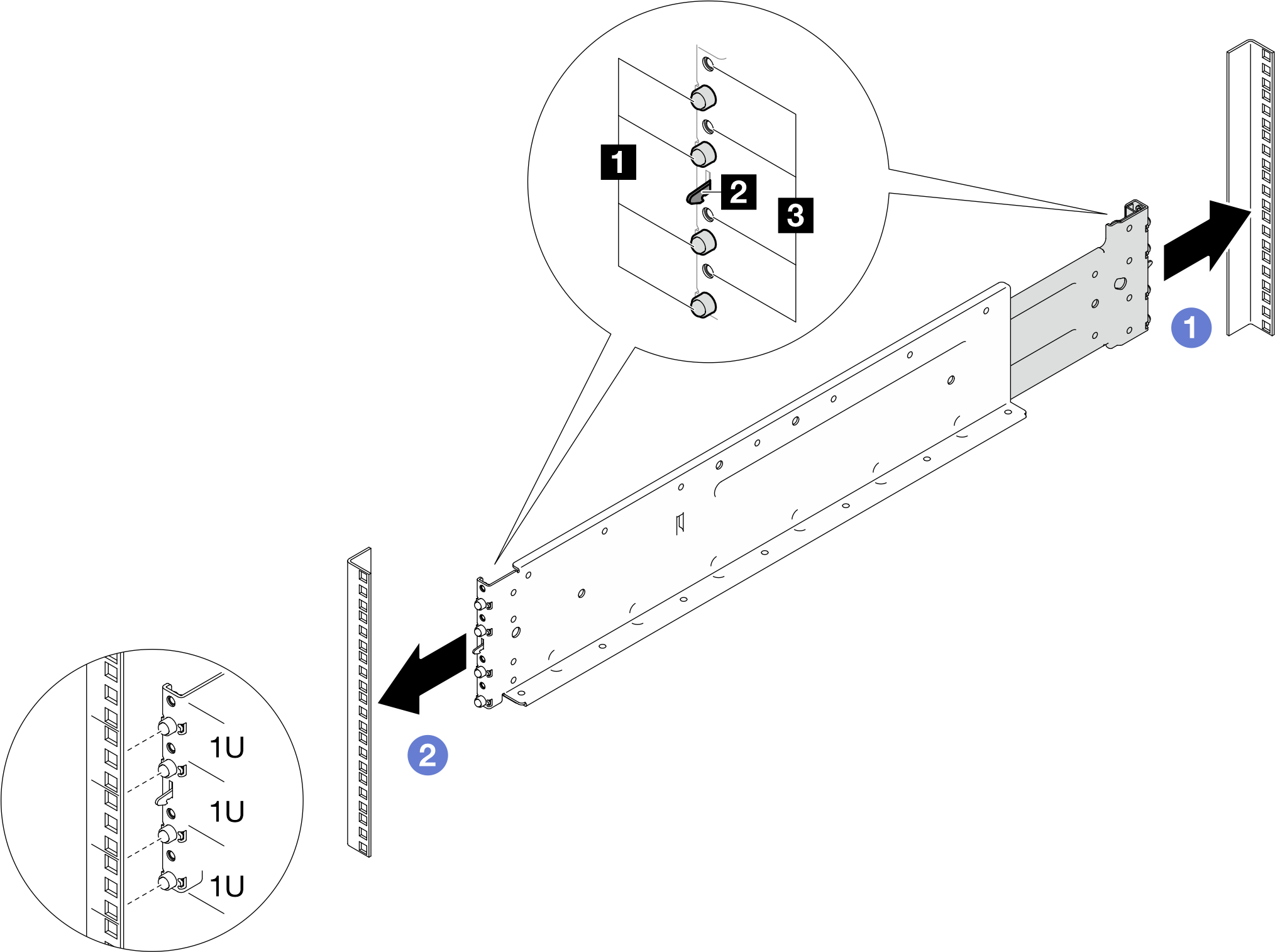

    1. Alignez le bord inférieur de la glissière sur le bas U dans lequel vous voulez que le serveur repose et alignez les tiges de glissière sur les trous de la bride EIA.
    2. Insérez les broches de glissière arrière dans les trous de la bride EIA arrière et engagez les crochets de verrouillage.
    3. Insérez les broches de glissière avant dans les trous de la bride EIA avant et engagez les crochets de verrouillage.
      Remarque
      Si une glissière n’est pas bien alignée, soulevez le crochet de verrouillage (2) sur la glissière pour dégager le crochet, puis retirez et repositionnez la glissière.
      1 Broches (quatre broches de chaque côté de la glissière)
      2 Crochet de verrouillage
      3 Trous filetés pour vis M5 (quatre trous filetés de chaque côté de la glissière)


  4. Répétez les étapes 1 à 4 pour installer l’autre glissière.
Après avoir terminé

  1. Installation du boîtier dans l’armoire. Voir Installation du boîtier dans l’armoire.

  2. Installez le bloc plaque médiane du boîtier. Voir Installation de l’assemblage de la plaque médiane.

  3. Installez les collecteurs supérieur et inférieur. Voir Installation du collecteur.

  4. Installez tous les boîtiers des stations de conversion d’alimentation (PCS). Voir Installation d’un boîtier de station de conversion d’alimentation (PCS).

  5. Installez toutes les stations de conversion d’alimentation (PCS). Voir Installation d’une station de conversion d’alimentation (PCS).

  6. Installez le SMM3. Voir Installation du SMM3.

  7. Installez l’obturateur. Voir Installation de l’obturateur.

  8. Installez tous les plateaux à l’avant du boîtier. Voir Installation d’un plateau dans le boîtier.

  9. Installez tous les autres composants requis.
  10. Branchez tous les câbles requis.
  11. Connectez le boîtier à l'alimentation.
  12. Mettez à jour le microprogramme de la solution selon le niveau le plus récent.
  13. Mettez à jour le numéro de série et le type de machine sur l’étiquette du nouveau boîtier pour le SMM3 :

    1. Ouvrez une session dans l’interface Web SMM3.

    2. Accédez à Systèmes > Inventaire > Châssis et mettez à jour le numéro de série et le type de machine.

  14. Redémarrez les nœuds que vous aviez arrêtés. Voir Mise sous tension de la solution.
  15. Le SMM3 est automatiquement mis sous tension.
