Schiene am Rack installieren

Befolgen Sie die nachstehenden Anweisungen, um die Schiene am Rack zu installieren.

Zu dieser Aufgabe

S002
disconnect all power
VORSICHT
Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.
Achtung
Sehen Sie sich das Verfahren an
  • Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

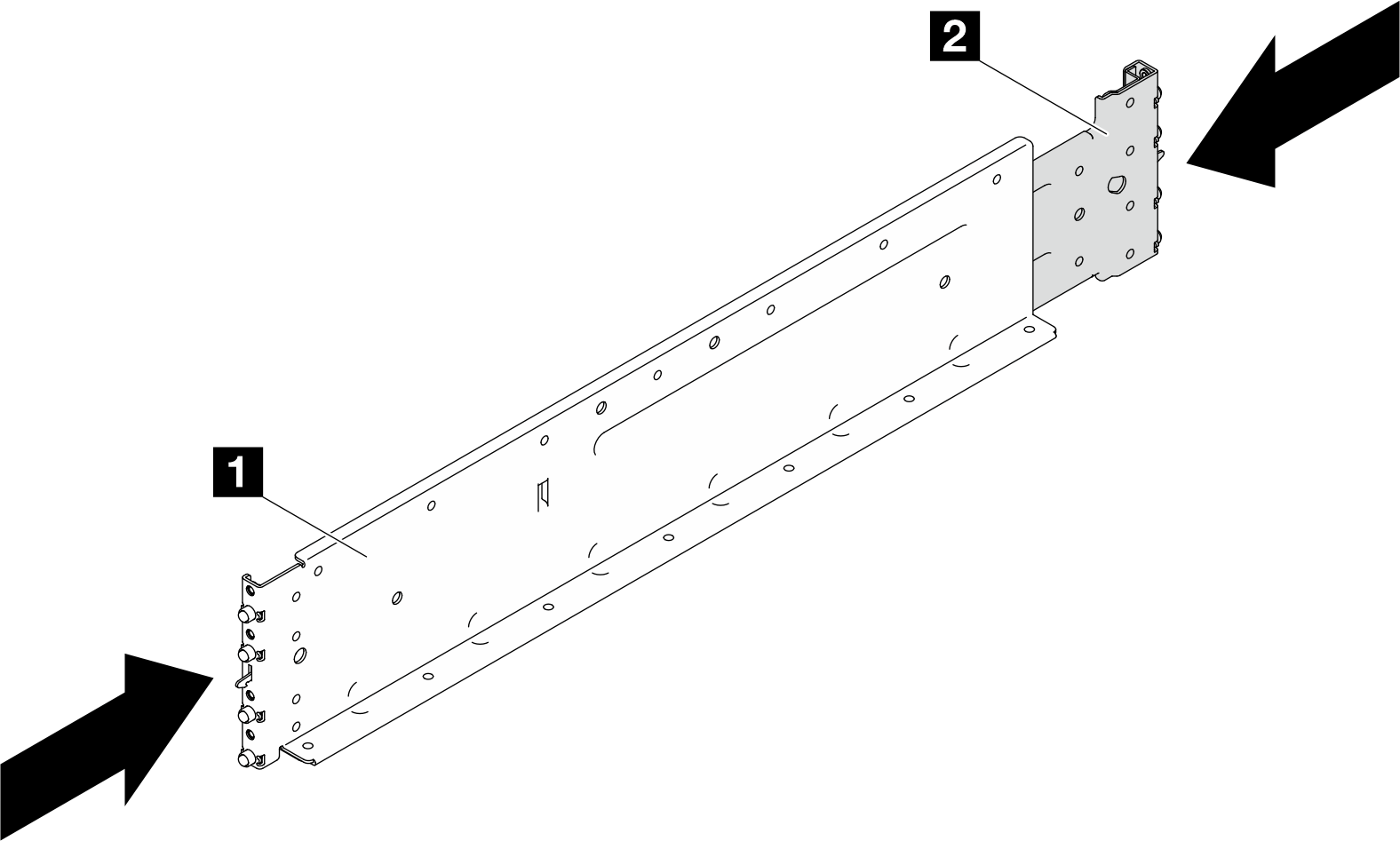

  1. Schieben Sie beide Schienen zusammen.
    1 Vorderseite der Schiene
    2 Rückseite der Schiene


  2. Wählen Sie die erste Schiene aus, die Sie installieren möchten.

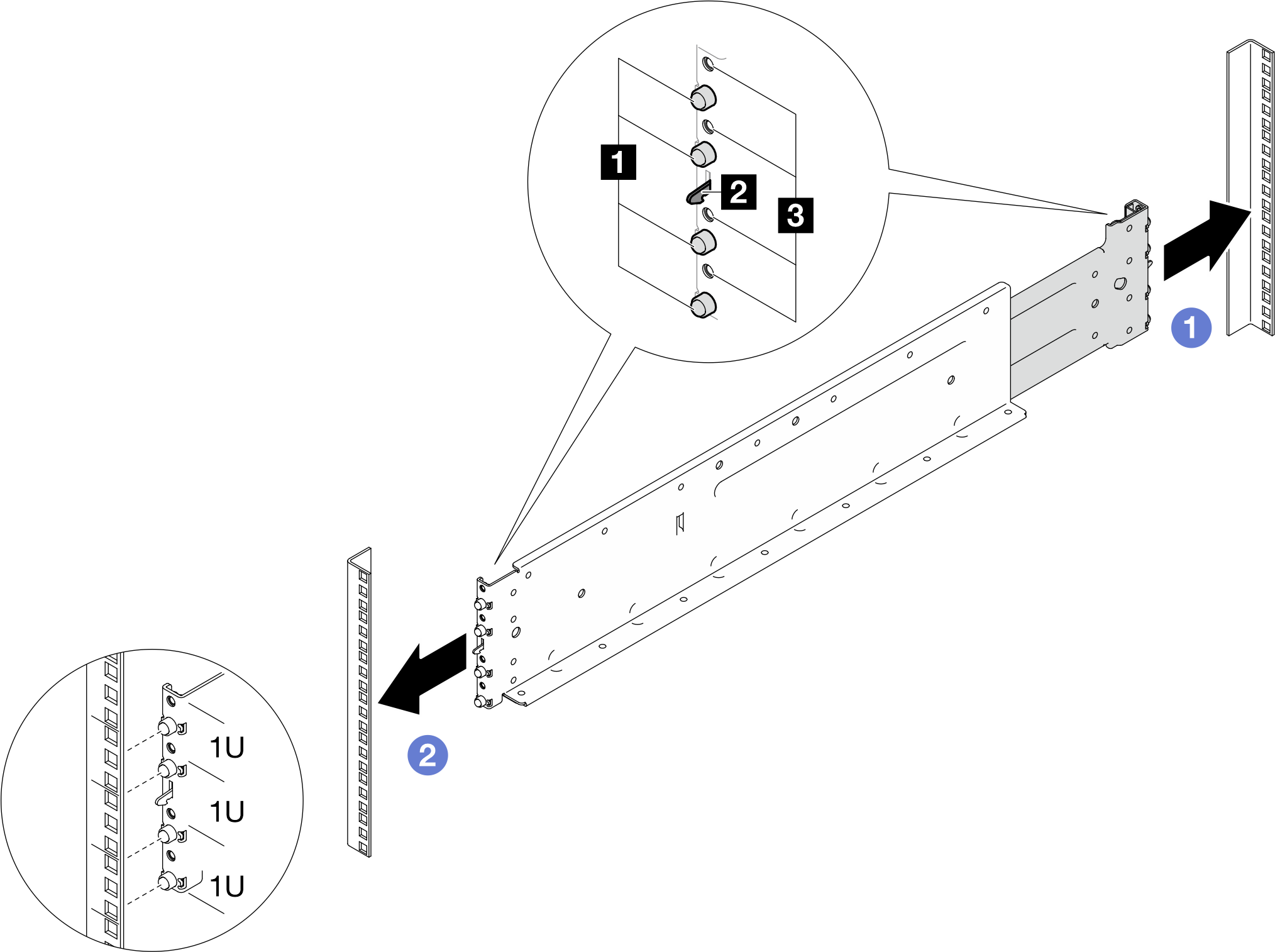

  3. Installieren Sie die Schienen im Rack.
    1. Richten Sie die untere Kante der Schiene an der unteren U aus, wo der Server aufliegen soll, und richten Sie die Schienenpfosten an den Löchern im EIA-Flansch aus.
    2. Setzen Sie die hinteren Schienenstifte über die Bohrungen im hinteren EIA-Flansch ein und verriegeln Sie die Verschlusshaken.
    3. Setzen Sie die vorderen Schienenstifte über die Bohrungen im vorderen EIA-Flansch ein und verriegeln Sie die Verschlusshaken.
      Anmerkung
      Wenn eine Schiene falsch ausgerichtet ist, heben Sie den Verschlusshaken (2) an der Schiene an, um den Haken zu entriegeln. Entfernen Sie dann die Schiene und positionieren Sie sie neu.
      1 Stifte (vier Stifte auf jeder Seite der Schiene)
      2 Verschlusshaken
      3 Gewindebohrungen für M5-Schrauben (vier Gewindebohrungen auf jeder Seite der Schiene)


  4. Wiederholen Sie die Schritte 1 bis 4, um die andere Schiene zu installieren.
Nach dieser Aufgabe

  1. Installieren Sie das Gehäuse im Rack. Siehe Gehäuse im Rack einsetzen.

  2. Installieren Sie die Mittelplattenbaugruppe des Gehäuses. Siehe Mittelplattenbaugruppe installieren.

  3. Installieren Sie die obere und untere Leitung. Siehe Leitung installieren.

  4. Installieren Sie alle Power Conversion Station (PCS)-Rahmen. Siehe Power Conversion Station (PCS)-Rahmen installieren.

  5. Installieren Sie alle Power Conversion Stations (PCS). Siehe Power Conversion Station (PCS) installieren.

  6. Installieren Sie SMM3. Weitere Informationen unter SMM3 installieren.

  7. Installieren Sie die Abdeckblende. Weitere Informationen unter Abdeckblende installieren.

  8. Installieren Sie alle Einbaurahmen an der Vorderseite des Gehäuses. Siehe Einbaurahmen im Gehäuse installieren.

  9. Installieren Sie alle anderen erforderlichen Komponenten.
  10. Schließen Sie alle erforderlichen Kabel an.
  11. Schließen Sie das Gehäuse an die Stromversorgung an.
  12. Aktualisieren Sie die Firmware der Lösung auf die neueste Version.
  13. Aktualisieren Sie die Seriennummer und den Maschinentyp auf dem Gehäuseetikett des neuen Gehäuses auf SMM3:

    1. Melden Sie sich bei der SMM3-Webschnittstelle an.

    2. Wechseln Sie zu Systeme > Bestand > Gehäuse und aktualisieren Sie die Seriennummer und den Maschinentyp.

  14. Starten Sie alle Knoten neu, die Sie zuvor heruntergefahren haben. Siehe Lösung einschalten.
  15. Das SMM3 wird automatisch eingeschaltet.
