Gehäuse im Rack einsetzen

Befolgen Sie zum Einsetzen des Gehäuses in einem Rack die folgenden Anweisungen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Beim Bewegen des Gehäuses über längere Strecken oder bei größeren Bewegungen müssen Hebevorrichtung und Hebegriffe verwendet werden. Das manuelle Anheben ohne Werkzeuge darf nur erfolgen, wenn das Gehäuse über eine kurze Distanz bewegt wird. Achten Sie beim manuellen Anheben darauf, nicht an den oberen Kanten an der Vorder- und Rückseite des Gehäuses zu greifen, um Beschädigungen zu vermeiden.



  Abbildung 1. Eingeschränkter Bereich für manuelles Heben (nur für kurze Distanzen)



Anmerkung

Wenn Sie ein Gehäuse installieren, das als eigenständige Konfiguration geliefert wird, stellen Sie sicher, dass Sie alle Komponenten außer der Mittelplattenbaugruppe aus dem Gehäuse entfernen. Weitere Informationen finden Sie in den Schritten 1.a bis 1.f unter Vorbereitung zum Entfernen eines Gehäuses.

Sehen Sie sich das Verfahren an

• Ein Video zu diesem Verfahren ist auf YouTube.

Vorgehensweise

1. Installieren Sie die Schienen bei Bedarf am Rack. Siehe Schiene am Rack installieren.
2. Suchen Sie von der Rückseite des Racks die Position und die Schraubenlöcher für die Installation des Erweiterungssatzes an den linken und rechten Rackstützen.

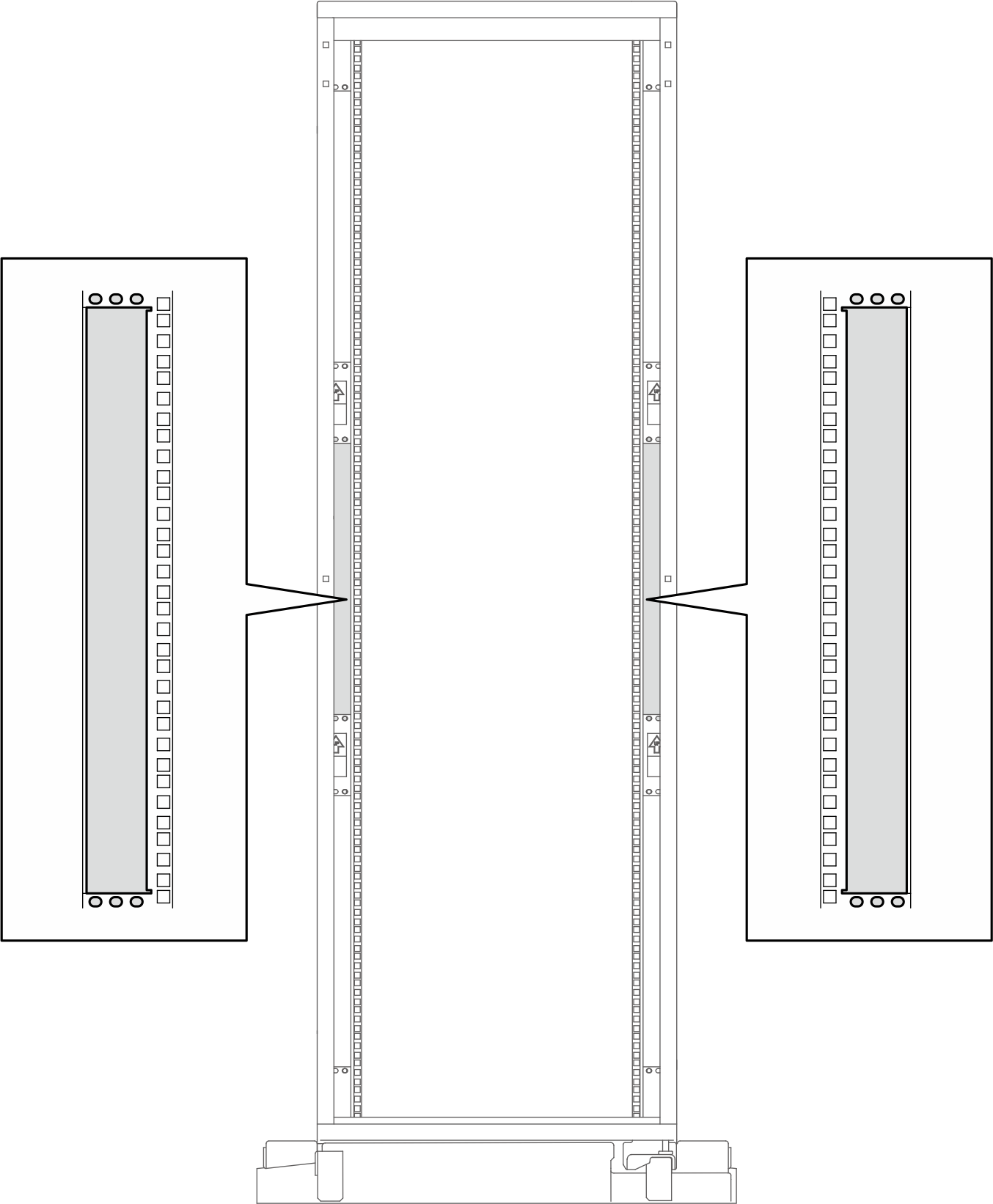

   Abbildung 2. Installationsposition für die Erweiterung an den Rackstützen von der Rückseite des Racks


3. NUR 42U-Rack An der Vorder- und Rückseite der Verstärkungshalterung befinden sich drei Schraubenlöcher. Bringen Sie Kunststoffnieten an den mittleren Schraubenlöchern an (zwei Nieten pro Halterung).

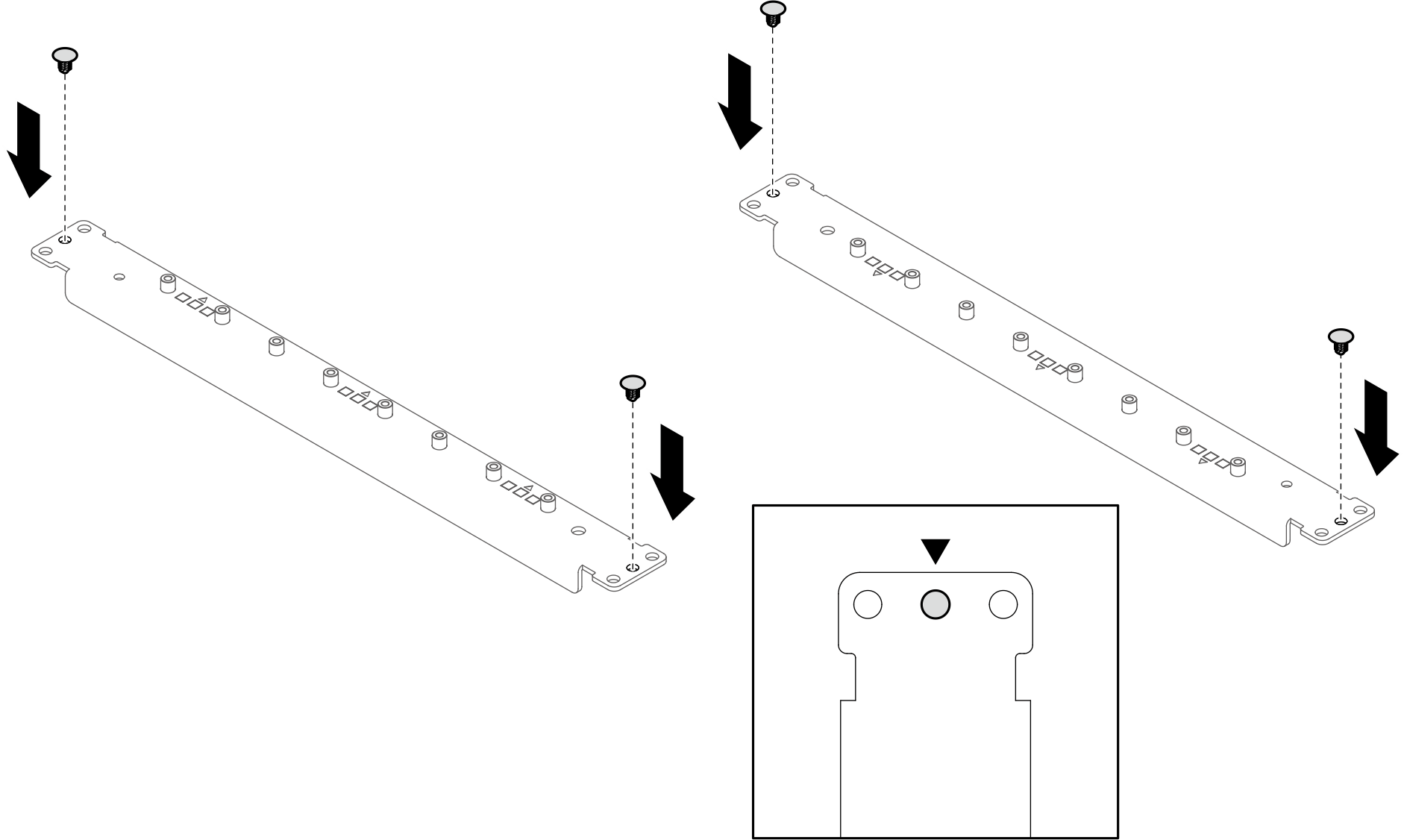

   Abbildung 3. Anbringen von Kunststoffnieten an Verstärkungshalterungen


4. Installieren Sie den Erweiterungssatz an den linken und rechten Rackstützen. Bringen Sie vier Schrauben an jeder Rackstütze an, um die Erweiterungssätze an den Rackstützen zu befestigen.
   Abbildung 4. Installieren von Erweiterungssätzen


5. Stellen Sie sicher, dass die Erweiterungssätze ordnungsgemäß installiert sind.

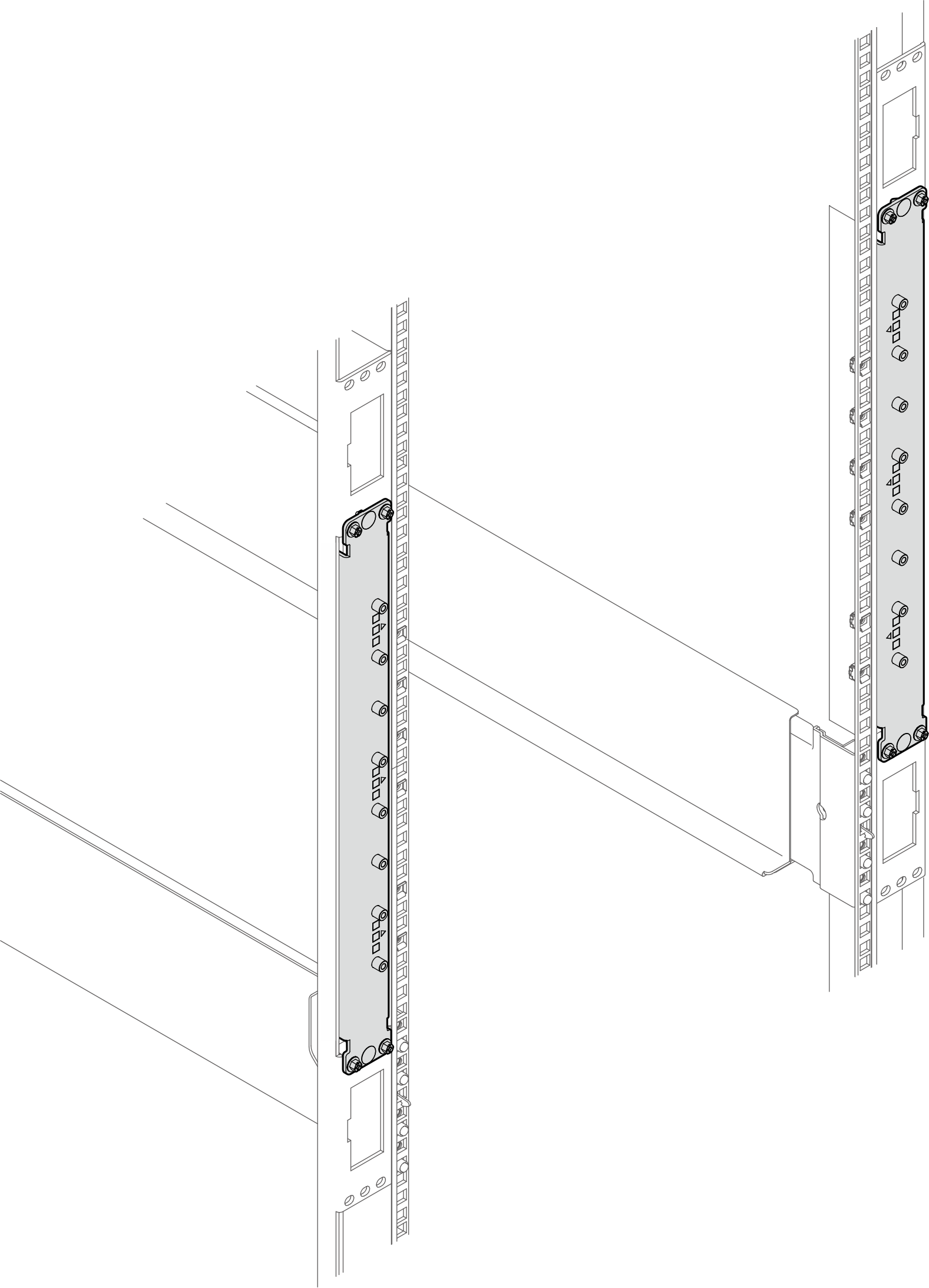

   Abbildung 5. Rackrückseite mit Erweiterungssätzen installiert


6. Installieren Sie die hintere Halterung.

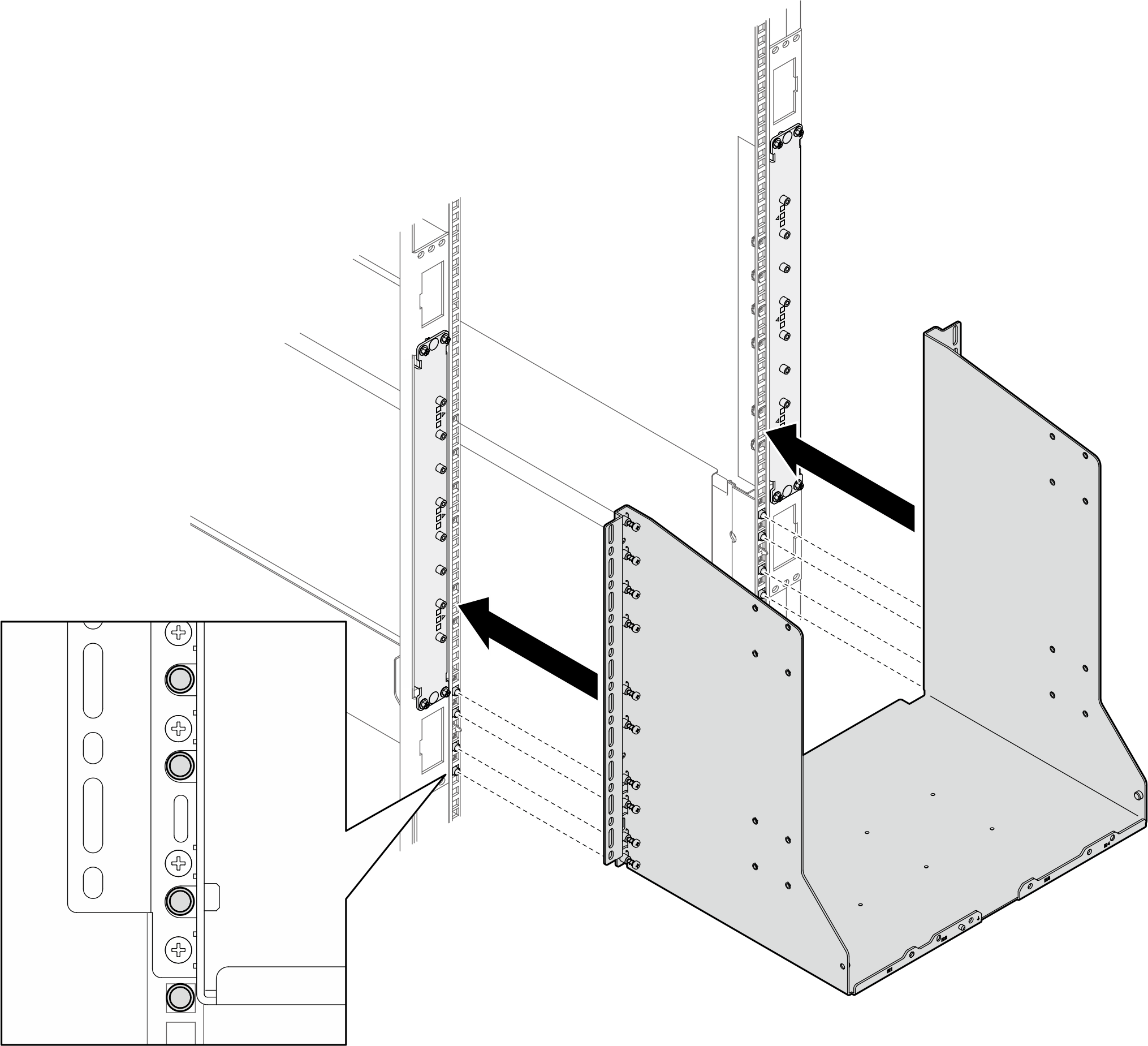

   1. Richten Sie die hintere Halterung an den Führungsstiften der Schiene aus.
      Abbildung 6. Ausrichten der hinteren Halterung an den Führungsstiften der Schiene

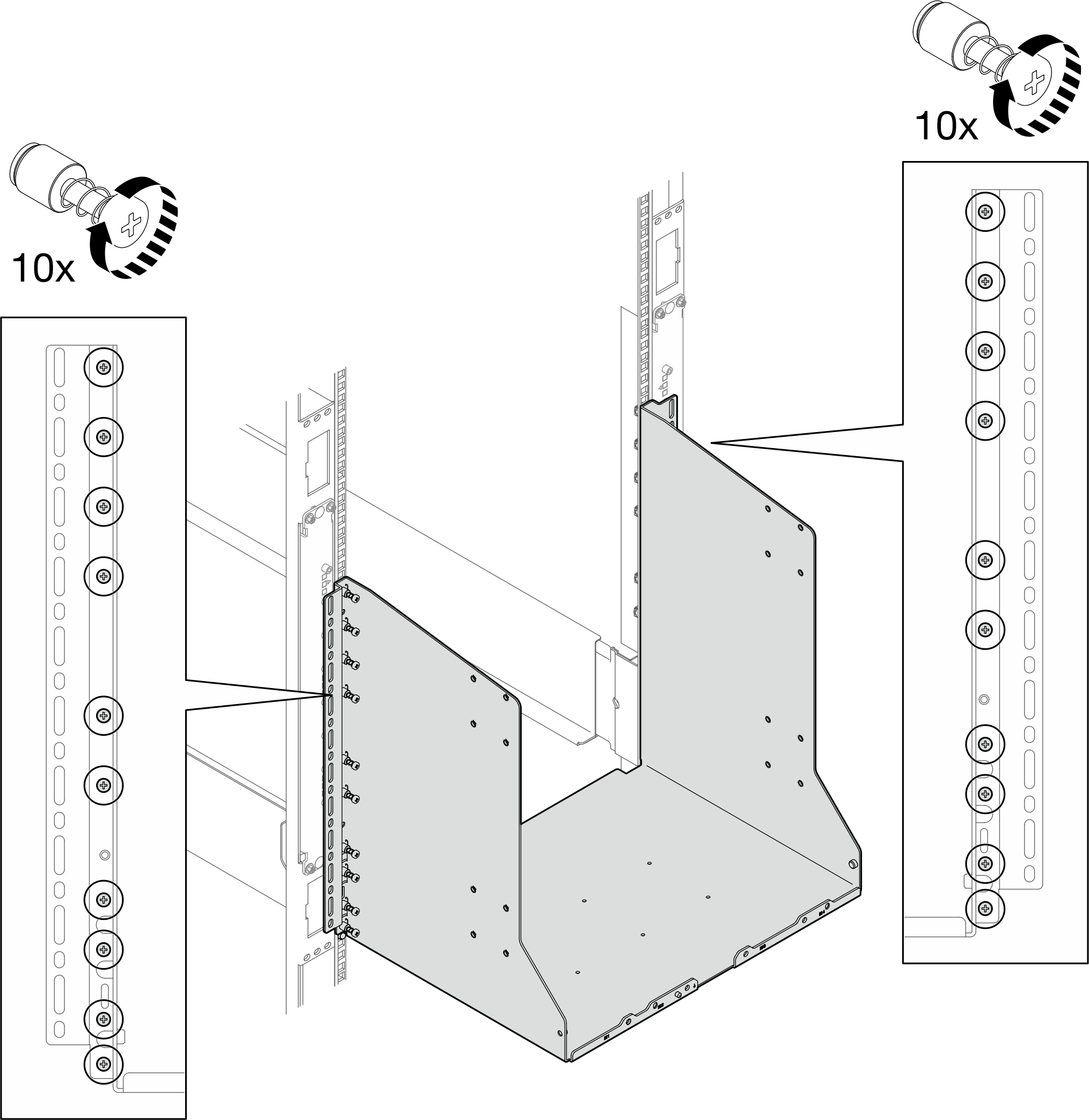

   2. Bringen Sie zehn Schrauben an jeder Rackstütze an, um die hintere Halterung am Rack zu befestigen.
      Abbildung 7. Anbringen der Schrauben zum Befestigen der hinteren Halterung


   3. Bringen Sie die Schrauben an, um die hintere Halterung am Erweiterungssatz zu befestigen.
      Anmerkung

      • V: Wenn ein Schraubenloch des Erweiterungssatzes innerhalb der Öffnung der Halterung angezeigt wird, installieren Sie die Schraube in der Öffnung der Halterung.

      • X: Wenn kein Schraubenloch innerhalb der Öffnung der Halterung angezeigt wird, ist keine Schraube zu installieren.

      • 1: Schraubenloch für den Erweiterungssatz

      Abbildung 8. Installation der hinteren Halterung am Erweiterungssatz


7. Befestigen Sie vier Hebegriffe am Gehäuse.
   1. Drücken Sie die Verriegelungen an den Seiten des Hebegriffs.
   2. Richten Sie die Schlitze am Hebegriff an den Stiften am Gehäuse aus und befestigen Sie den Hebegriff am Gehäuse. Schieben Sie dann den Hebegriff nach oben, um ihn zu fixieren.
   Abbildung 9. Installieren der Hebegriffe am Gehäuse


8. Führen Sie das Gehäuse vorsichtig von vorne in das Rack ein, bis sich die hinteren Hebegriffe in der Nähe der vorderen Rackschienen befinden. Entfernen Sie anschließend die hinteren Hebegriffe auf beiden Seiten.
   Abbildung 10. Entfernen der hinteren Hebegriffe vom Gehäuse


9. Schieben Sie das Gehäuse weiter in das Rack hinein, bis sich die vorderen Hebegriffe in der Nähe der vorderen Rackschienen befinden, und entfernen Sie dann die vorderen Hebegriffe von beiden Seiten.
   Abbildung 11. Entfernen der vorderen Hebegriffe vom Gehäuse

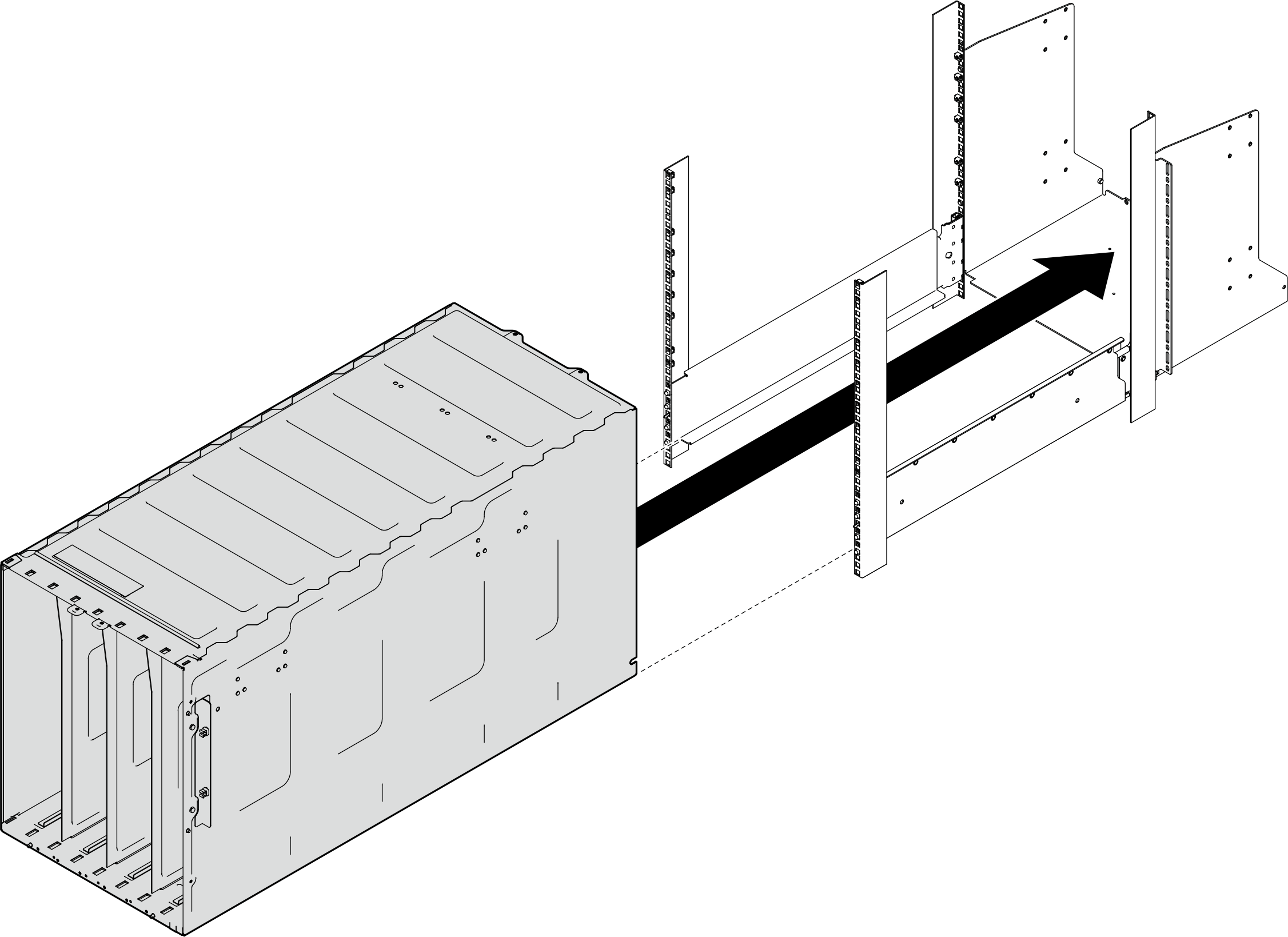

10. Befestigen Sie das Gehäuse von der Vorderseite des Racks aus am Rack.
    Abbildung 12. Installieren des Gehäuses im Rack


11. Bringen Sie acht Schrauben an der rechten Innenseite an, um das Gehäuse an der hinteren Halterung zu befestigen.
    Abbildung 13. Anbringen von Schrauben an der rechten Innenseite des Gehäuses


12. Bringen Sie die acht Schrauben an der linken Innenseite an, um die hintere Halterung am Gehäuse zu befestigen.
    Abbildung 14. Anbringen von Schrauben an der linken Innenseite des Gehäuses

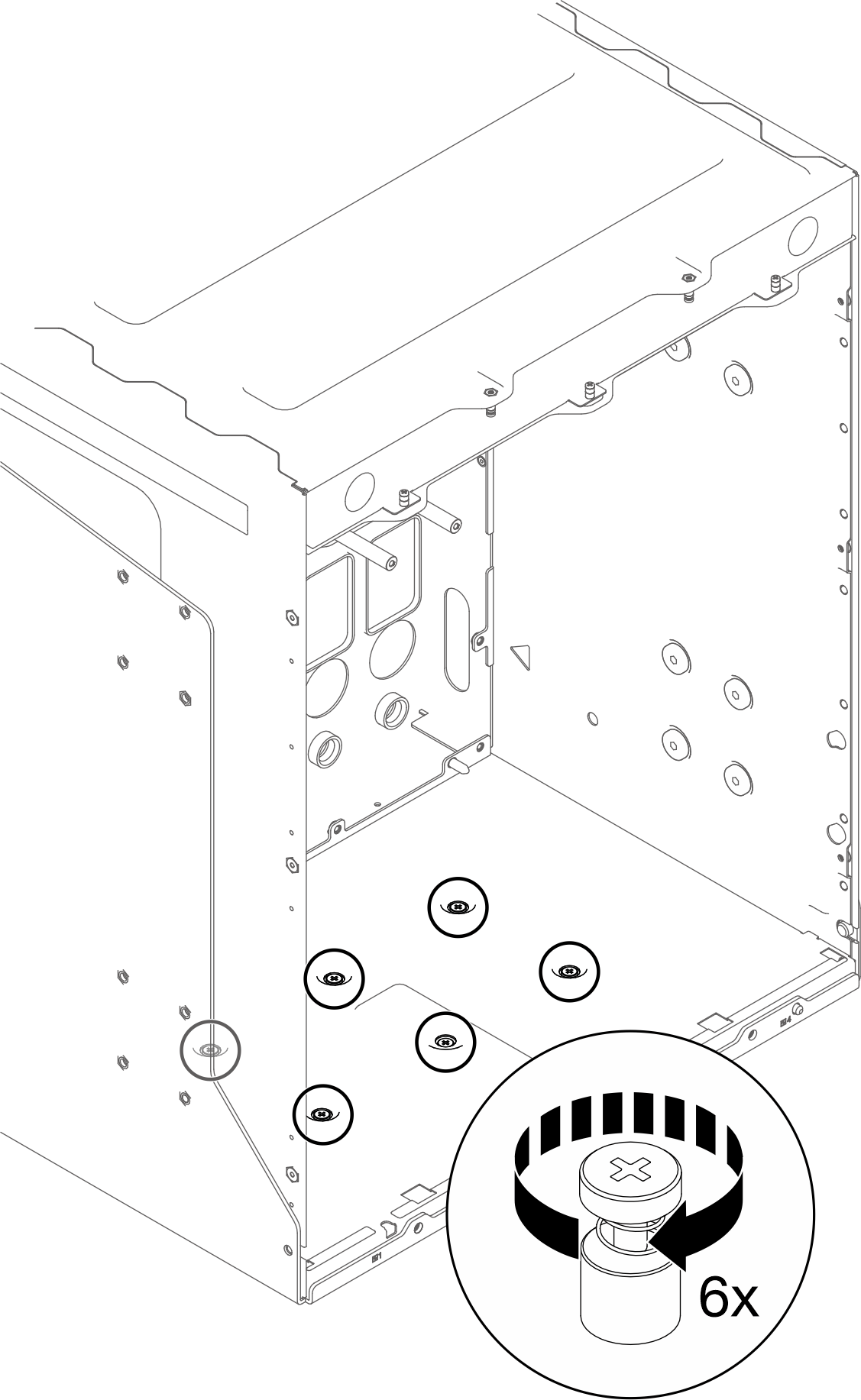

13. Ziehen Sie von der Innenseite der Rückseite des Gehäuses sechs Schrauben an, um die hintere Halterung an der Unterseite des Gehäuses zu befestigen.
    Abbildung 15. Befestigen der hinteren Halterung an der Unterseite des Gehäuses


14. Befestigen Sie die hintere Halterung mit vier Schrauben an der Gehäuserückseite.
    Abbildung 16. Befestigen der hinteren Halterung an der Gehäuserückseite


15. Befestigen Sie die EIA-Halterungen an der Vorderseite des Gehäuses. Befestigen Sie die EIA-Halterungen an den Rackstützen und schrauben Sie fünf Schrauben an jeder Rackstütze fest, um die EIA-Halterungen am Rack zu sichern.
    Abbildung 17. Installieren der EIA-Halterungen an der Gehäusefront


16. Bringen Sie die obere vordere Halterung an.
    1. Bringen Sie vier Schrauben an, um die obere vordere Halterung am Gehäuse zu befestigen.
       Abbildung 18. Installieren der oberen vorderen Halterung

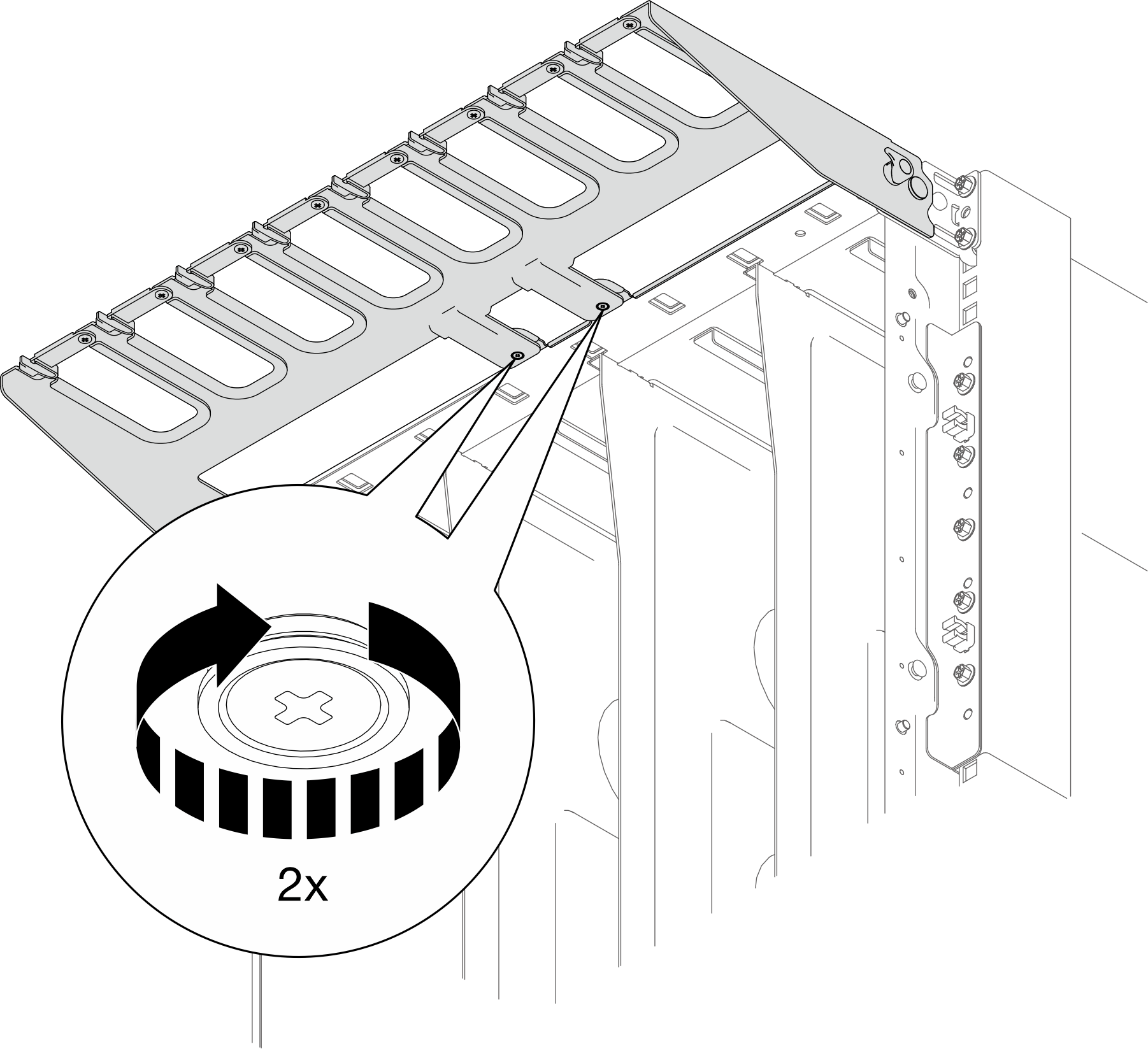

    2. Bringen Sie zwei Schrauben von der Unterseite der oberen vorderen Halterung an.
       Abbildung 19. Anbringen von zwei Schrauben von der Unterseite der oberen vorderen Halterung


17. Installieren Sie die untere vordere Halterung.
    1. Bringen Sie sechs Schrauben an jeder Rackstütze an, um die untere vordere Halterung am Gehäuse zu befestigen.
       Abbildung 20. Installieren der unteren vorderen Halterung


    2. Befestigen Sie die untere Halterung mit sechs Schrauben an der Vorderseite des Gehäuses.
       Abbildung 21. Installieren der unteren Halterung


18. Installieren Sie die EIA-Abdeckungen am Rack.
    1. Platzieren Sie die EIA-Halterungen an den Rackstützen.
       Abbildung 22. Installieren von EIA-Abdeckungen


    2. Installieren Sie an jeder Rackstütze zwei Schrauben, um die EIA-Abdeckungen zu sichern, mit einem Drehmomentschraubendreher, der auf ein Drehmoment von 5,0 +/- 0,5 lbf-in (oder 0,55 +/- 0,05 N-M) eingestellt ist.
       Abbildung 23. Befestigen der EIA-Abdeckungen am Rack
