랙에 엔클로저 설치

랙에 엔클로저를 설치하려면 아래에 제공된 지시사항을 따르십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

주

독립형 구성으로 제공되는 엔클로저를 설치하는 경우 엔클로저에서 중간 플레이트 어셈블리를 제외한 모든 구성 요소를 제거해야 합니다. 엔클로저 제거 준비에서 1.a~1.f단계를 참조하십시오.

절차 보기

• 이 절차의 비디오는 YouTube에서 볼 수 있습니다.

절차

1. 필요한 경우 랙에 레일을 설치하십시오. 랙에 레일 설치의 내용을 참조하십시오.

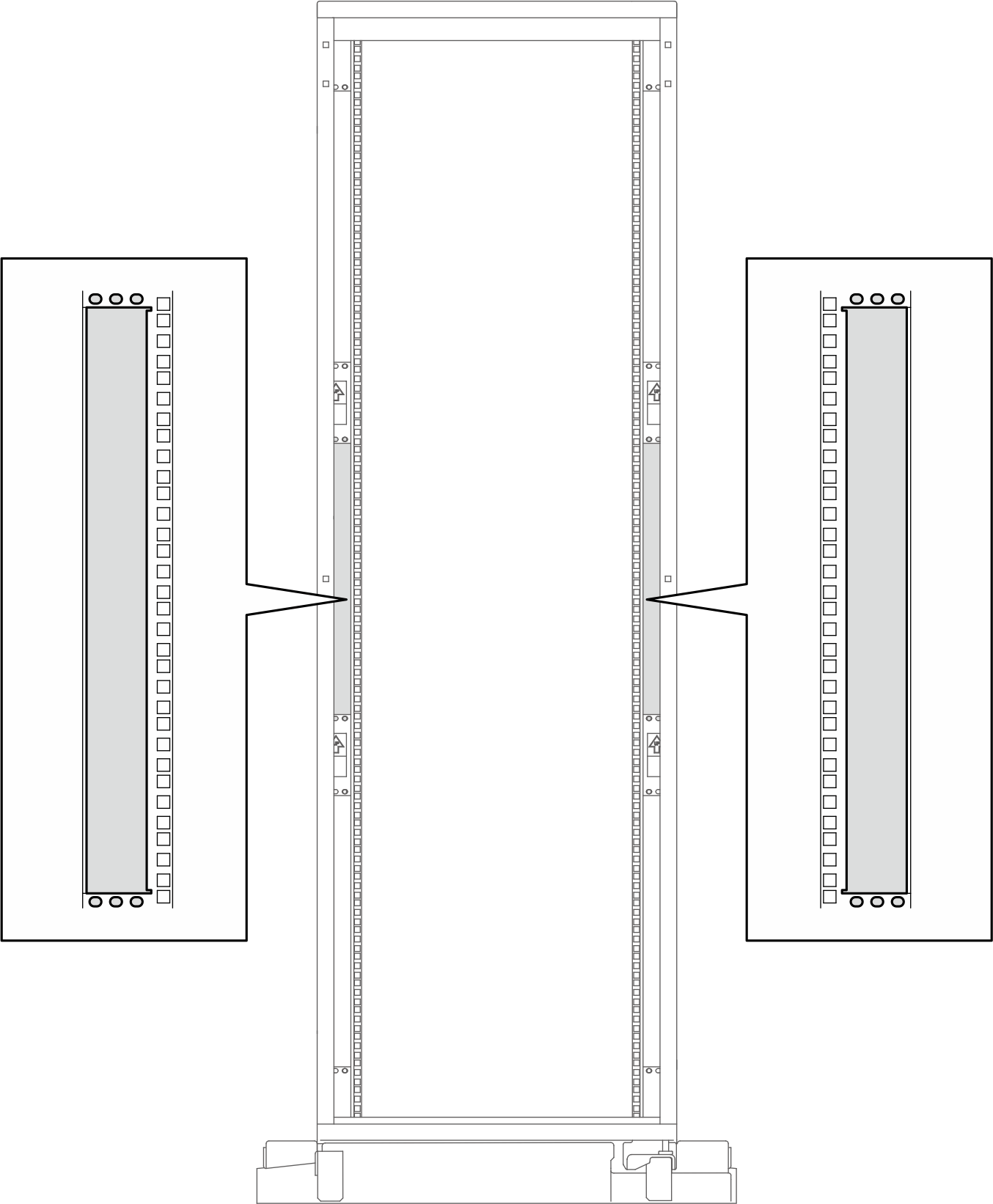

2. 랙 뒷면의 왼쪽 및 오른쪽 랙 포스트에서 개선 키트 설치를 위한 위치와 나사 구멍을 찾습니다.
   그림 1. 랙 뒷면의 랙 포스트의 개선 키트 설치 위치

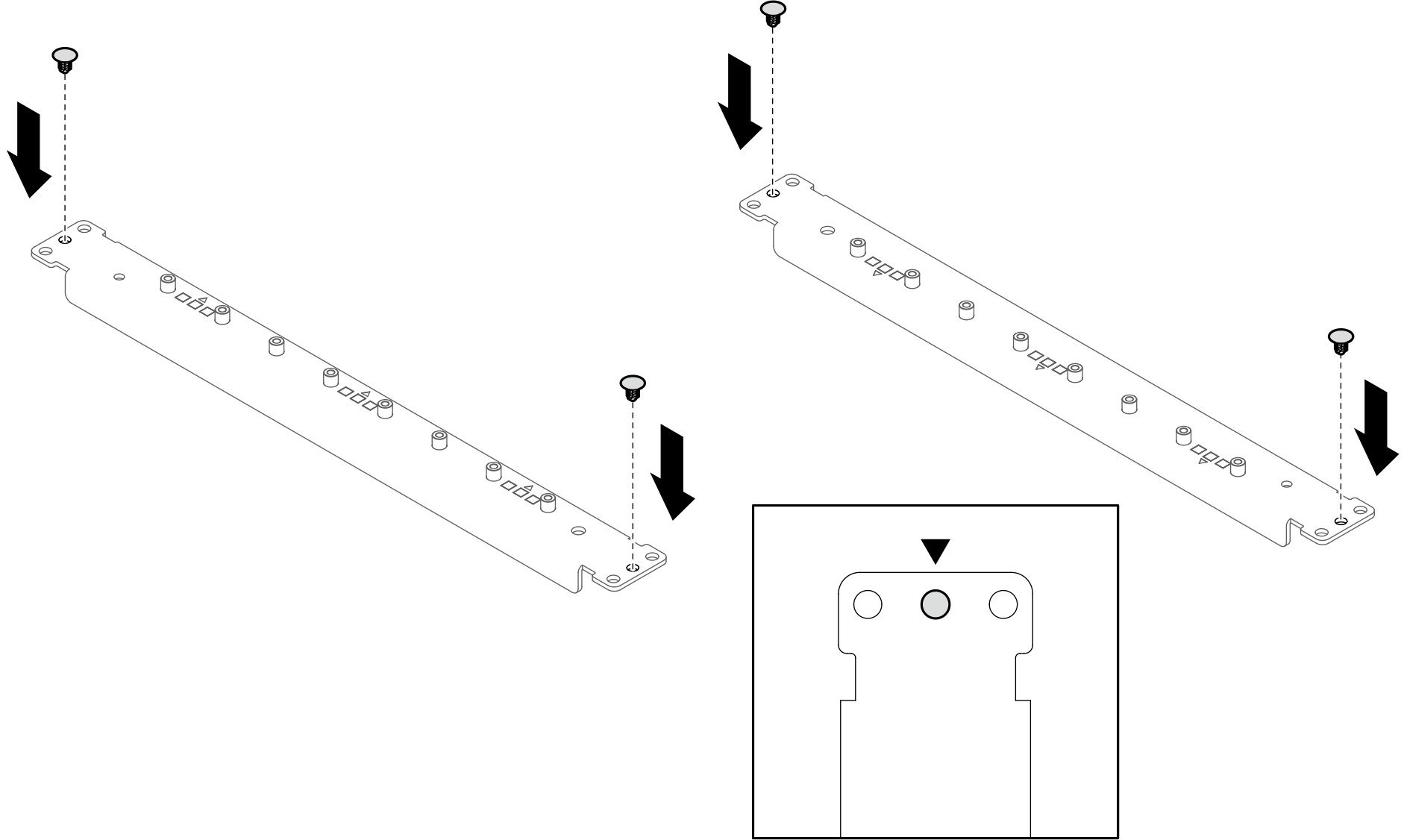

3. 42U 랙 전용 개선 브래킷의 앞쪽 끝과 뒤쪽 끝에 나사 구멍이 3개 있습니다. 중간 나사 구멍에 플라스틱 리벳을 설치하십시오(브래킷당 리벳 2개).
   그림 2. 강화 브래킷에 플라스틱 리벳 설치


4. 왼쪽 및 오른쪽 랙 포스트에 개선 키트를 설치하십시오. 각 랙 포스트에 나사 4개를 설치하여 개선 키트를 랙 포스트에 고정하십시오.

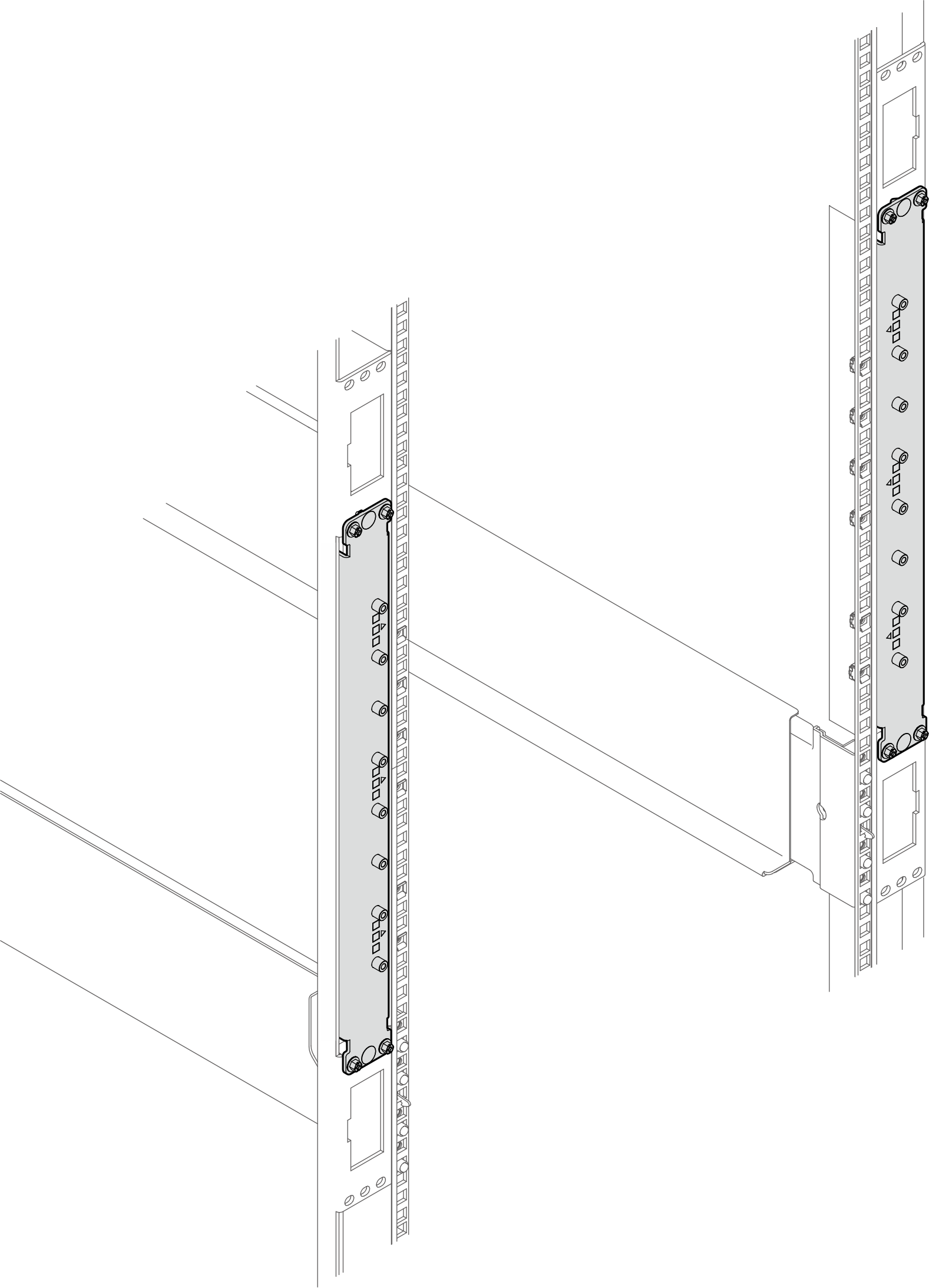

   그림 3. 개선 키트 설치


5. 개선 키트가 제대로 설치되었는지 확인하십시오.
   그림 4. 개선 키트가 설치된 랙 뒷면


6. 뒷면 지지 브래킷을 설치하십시오.

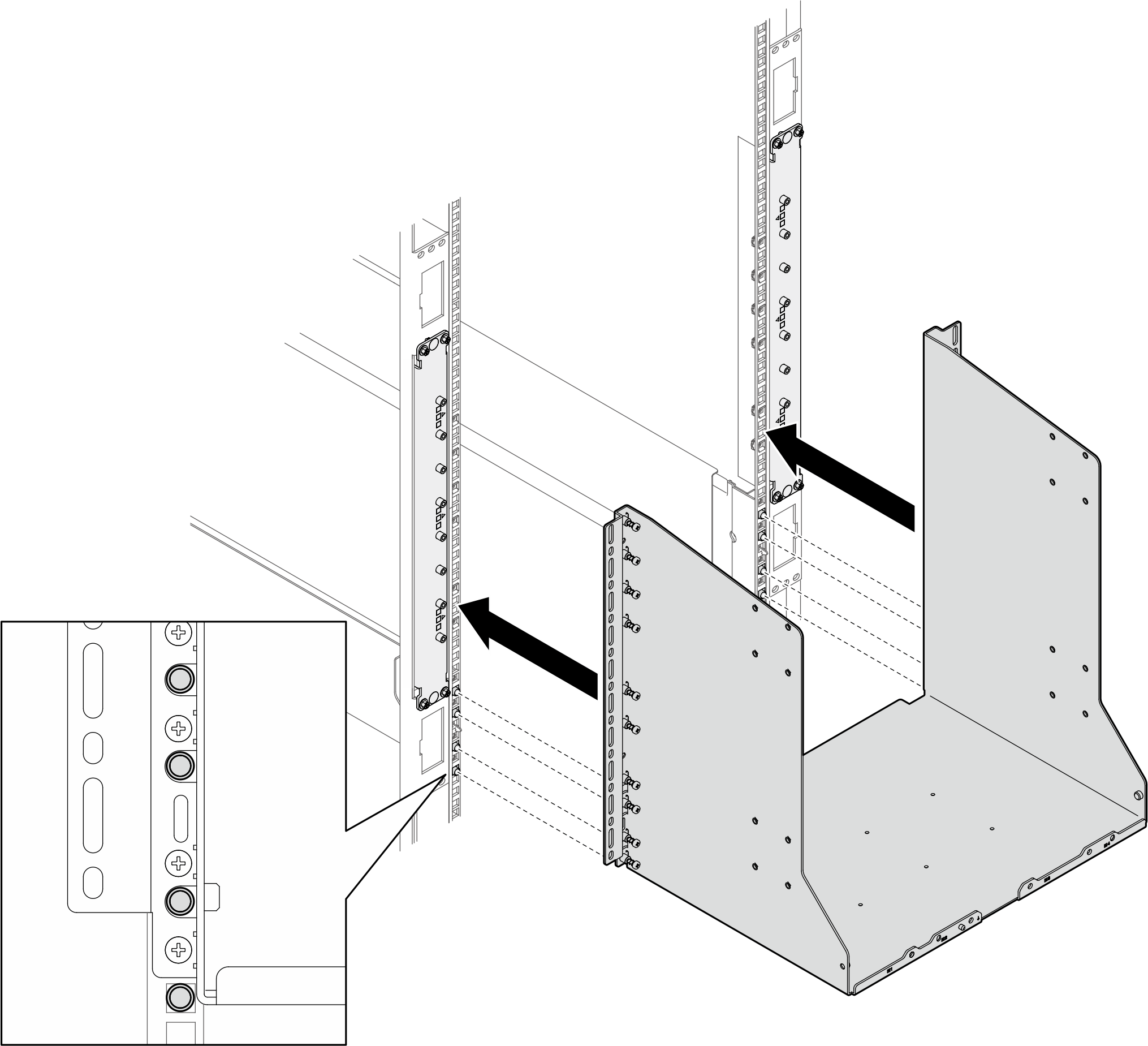

   1. 레일 가이드 핀에 뒷면 지지 브래킷을 맞추십시오.
      그림 5. 레일 가이드 핀에 뒷면 지지 브래킷 맞추기

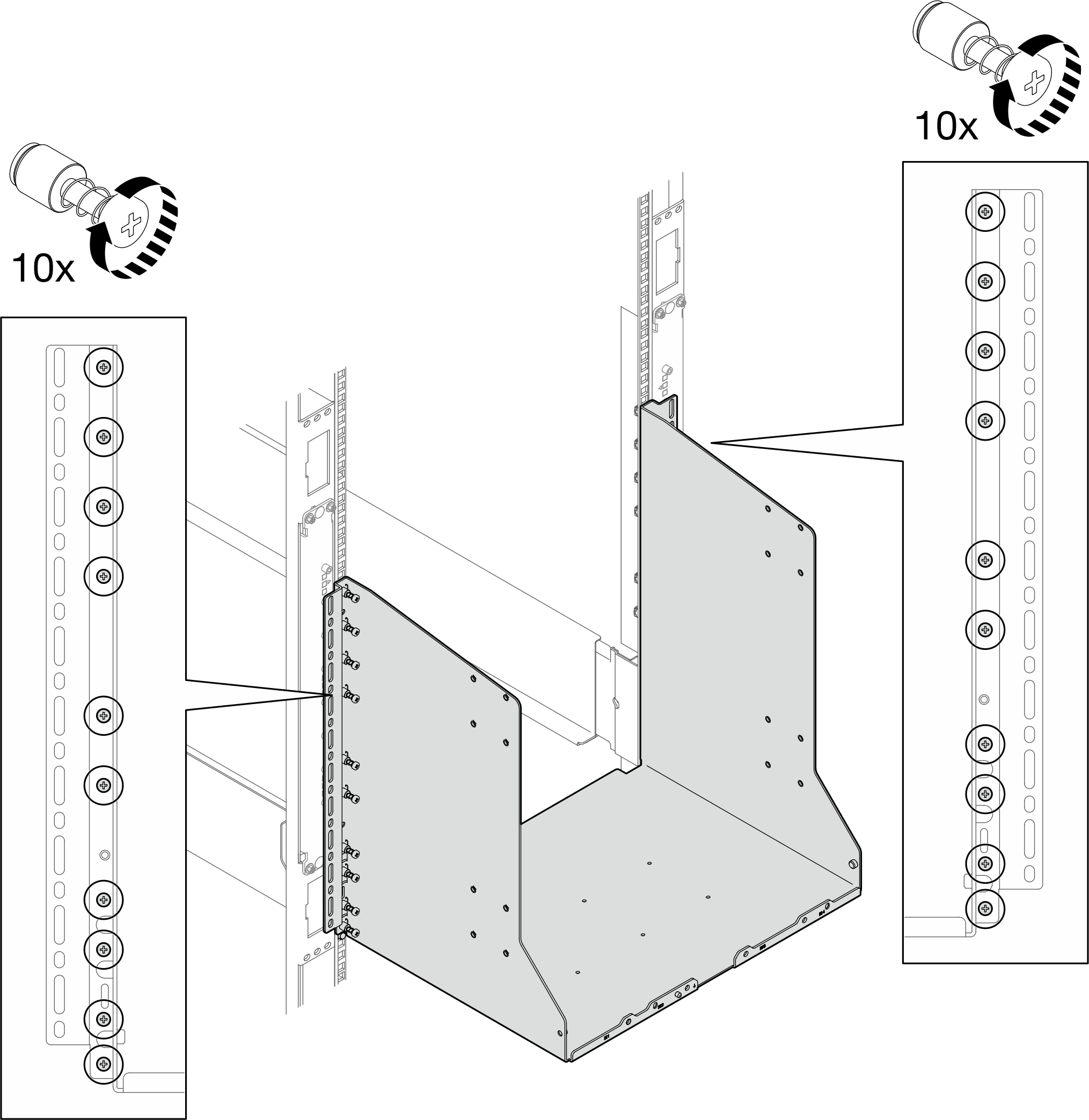

   2. 각각의 랙 기둥에 나사 10개를 조여 뒷면 지지 브래킷을 랙에 고정합니다.
      그림 6. 나사를 설치하여 뒷면 지지 브래킷 고정


   3. 나사를 설치하여 뒷면 지지 브래킷을 강화 키트에 고정하십시오.
      주

      • V: 지지 브래킷 개구부 안에 개선 키트 나사 구멍이 보이는 경우, 지지 브래킷 개구부에 나사를 설치합니다.

      • X: 지지 브래킷 개구부 안에 나사 구멍이 보이지 않는 경우에는 나사를 설치할 필요가 없습니다.

      • 1: 개선 키트 나사 구멍

      그림 7. 개선 키트에 뒷면 지지 브래킷 설치

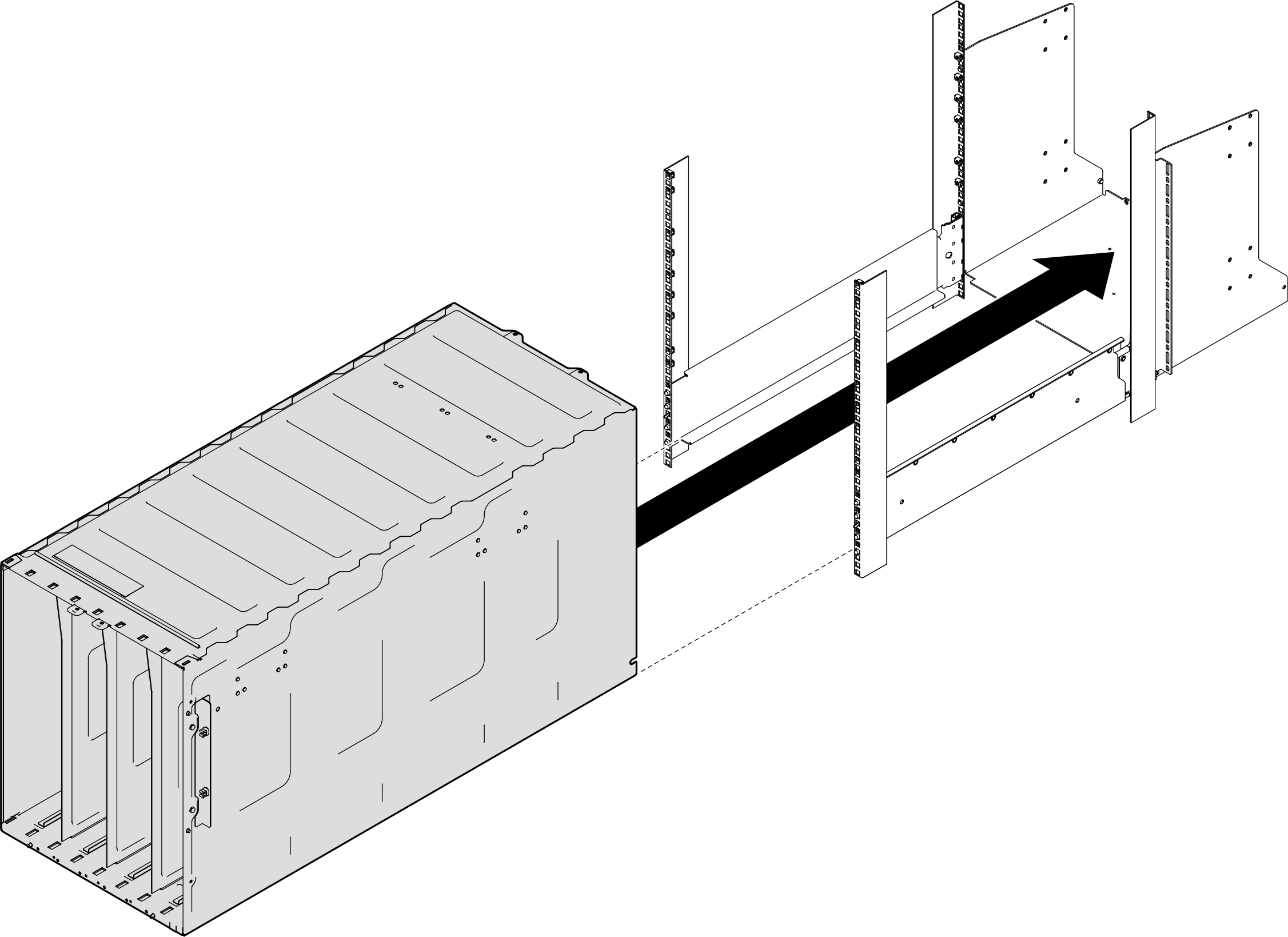

7. 랙 앞면에서 랙에 엔클로저를 설치합니다.
   그림 8. 랙에 엔클로저 설치


8. 내부 오른쪽에 나사 8개를 설치하여 엔클로저를 뒷면 지지 브래킷에 고정합니다.
   그림 9. 엔클로저의 내부 오른쪽에 나사 설치


9. 왼쪽 안쪽에 나사 8개를 설치하여 뒷면 지지 브래킷을 엔클로저에 고정하십시오.
   그림 10. 엔클로저의 내부 왼쪽에 나사 설치

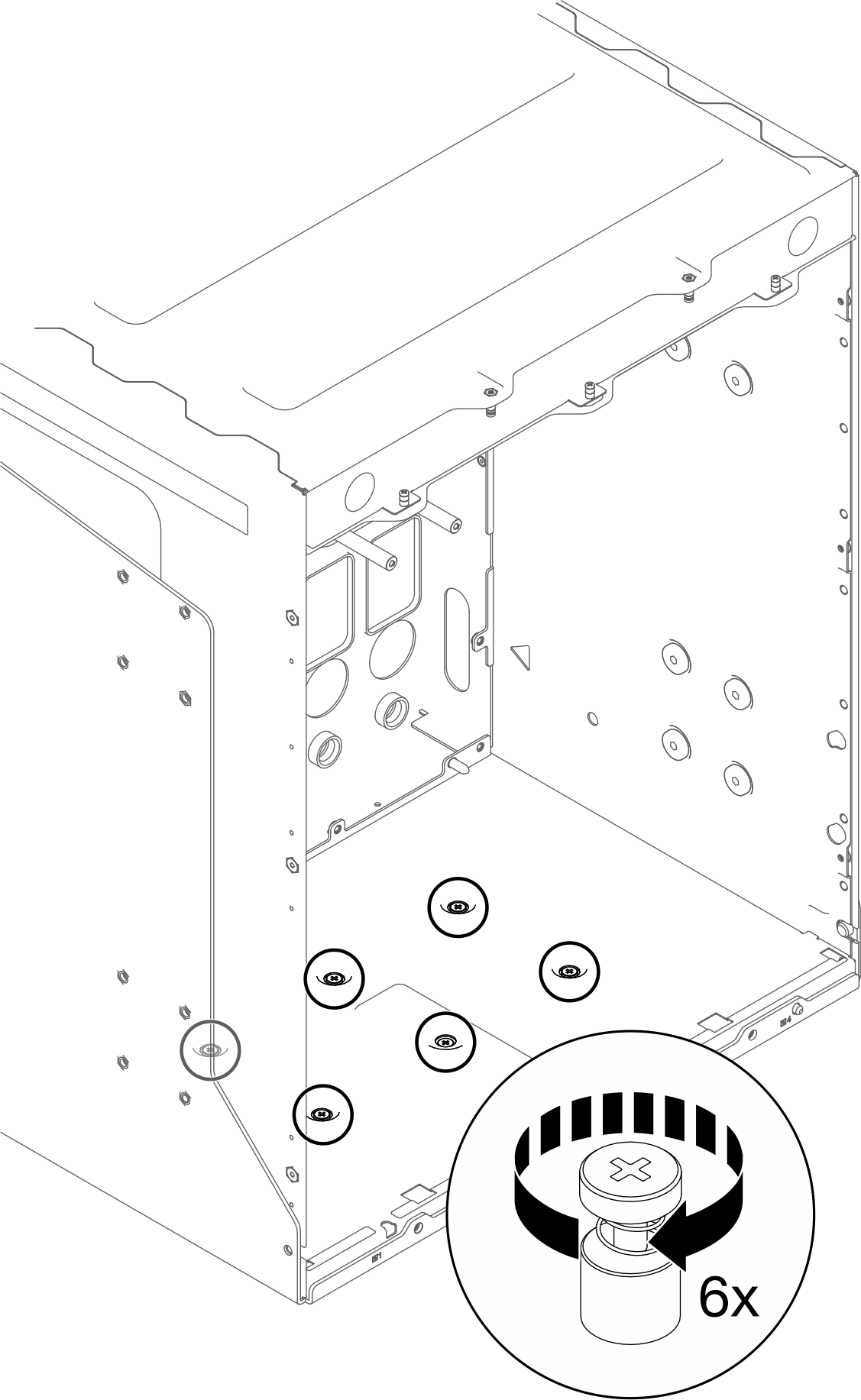

10. 엔클로저 뒷면 내부에서 나사 6개를 조여 뒷면 지지 브래킷을 엔클로저 하단에 고정하십시오.
    그림 11. 엔클로저의 하단에 뒷면 지지 브래킷 고정


11. 나사 4개를 설치하여 뒷면 지지 브래킷을 엔클로저 뒤쪽 끝에 고정하십시오.
    그림 12. 엔클로저 뒤쪽 끝에 뒷면 지지 브래킷 고정


12. 엔클로저 앞면에서 엔클로저에 EIA 브래킷을 설치하십시오. EIA 브래킷을 랙 포스트에 부착하고 각 랙 포스트에 나사 5개를 설치하여 EIA 브래킷을 랙에 고정하십시오.
    그림 13. 엔클로저 앞면에 EIA 브래킷 설치


13. 상단 앞면 지지 브래킷을 설치하십시오.
    1. 나사 4개를 설치하여 엔클로저에 상단 앞면 지지 브래킷을 고정하십시오.
       그림 14. 상단 앞면 지지 브래킷 설치

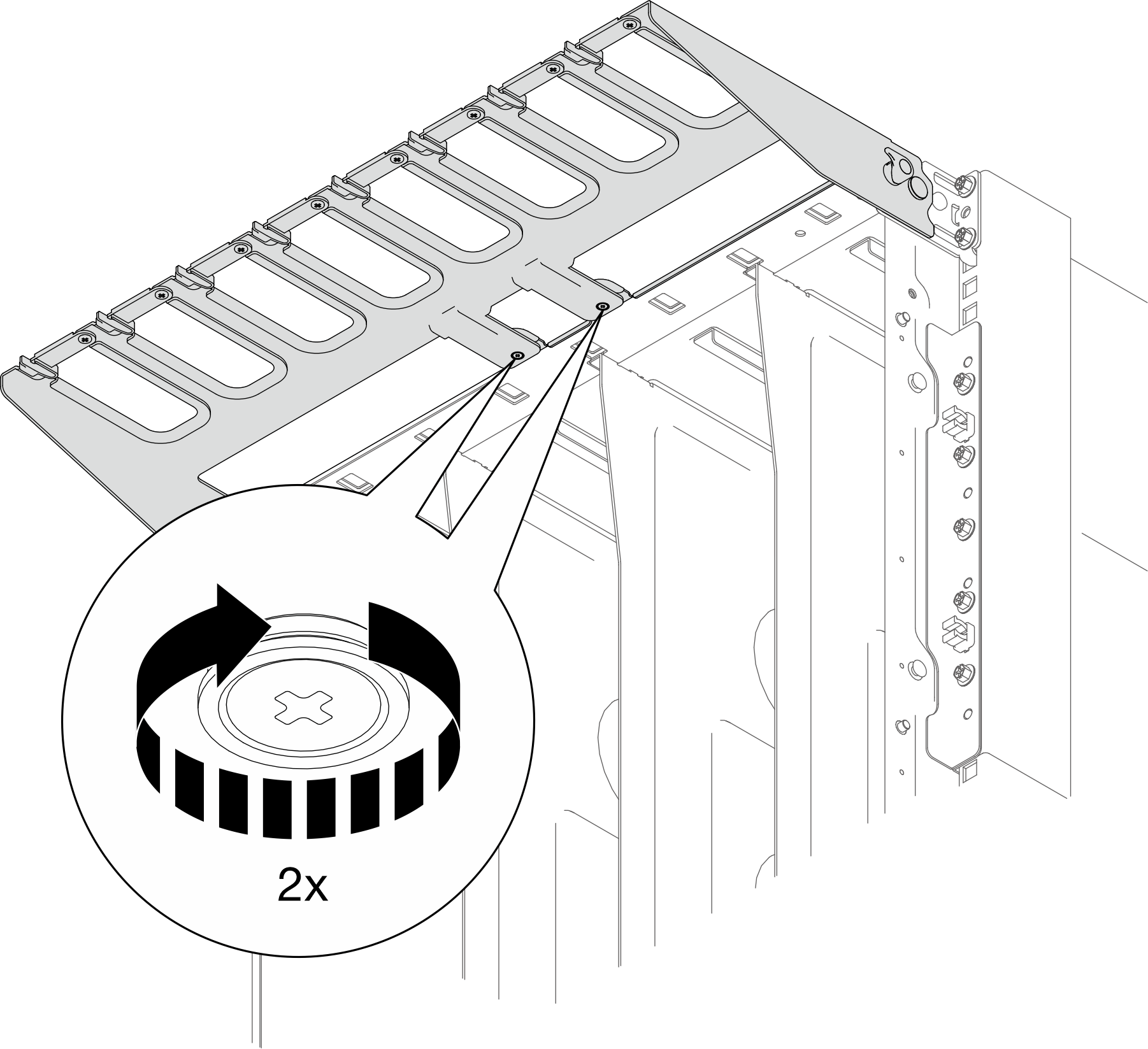

    2. 상단 앞면 지지 브래킷 아래에서 나사 2개를 설치하십시오.
       그림 15. 상단 앞면 지지 브래킷 아래에서 나사 2개 설치.


14. 하단 앞면 지지 브래킷을 설치하십시오.
    1. 각 랙 포스트에 나사 6개를 설치하여 엔클로저에 하단 앞면 지지 브래킷을 고정합니다.
       그림 16. 하단 앞면 지지 브래킷 설치


    2. 나사 6개를 설치하여 하단 지지 브래킷을 엔클로저 앞면 끝에 고정합니다.
       그림 17. 하단 지지 브래킷 설치


15. 랙에 EIA 덮개를 설치합니다.
    1. EIA 브래킷을 랙 포스트에 놓습니다.
       그림 18. EIA 덮개 설치


    2. 토크 드라이버를 토크 5.0+/-0.5lbf-in(또는 0.55+/-0.05N-M)로 설정하고, 각 랙 포스트에 나사 2개를 설치하여 EIA 덮개를 고정하십시오.
       그림 19. 랙에 EIA 덮개 고정
