Installation du boîtier dans l’armoire

Pour installer le boîtier dans l’armoire, suivez les instructions fournies ci-dessous.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Lors du déplacement du boîtier sur de longues distances ou lors de mouvements plus importants, il convient d’utiliser un outil de levage et des poignées de levage. Il n’est possible de lever le boîtier manuellement sans outils que lors de son déplacement sur une courte distance. Lors d’un levage manuel, veillez à ne pas saisir les bords supérieurs situés à l’avant et à l’arrière du boîtier afin d’éviter tout dommage.

    Figure 1. Zone restreinte pour le levage manuel (courte distance uniquement)

Remarque
Lors de l’installation d’un boîtier livré en configuration autonome, veillez à retirer tous les composants du boîtier, à l’exception de l’assemblage de la plaque médiane. Reportez-vous aux étapes 1.A à 1.f dans Préparation au retrait d’un boîtier.
Visionnage de la procédure
  • Une vidéo de cette procédure est disponible sur YouTube.

Procédure

  1. Installez les glissières dans l’armoire si nécessaire. Voir Installation de la glissière dans l’armoire.

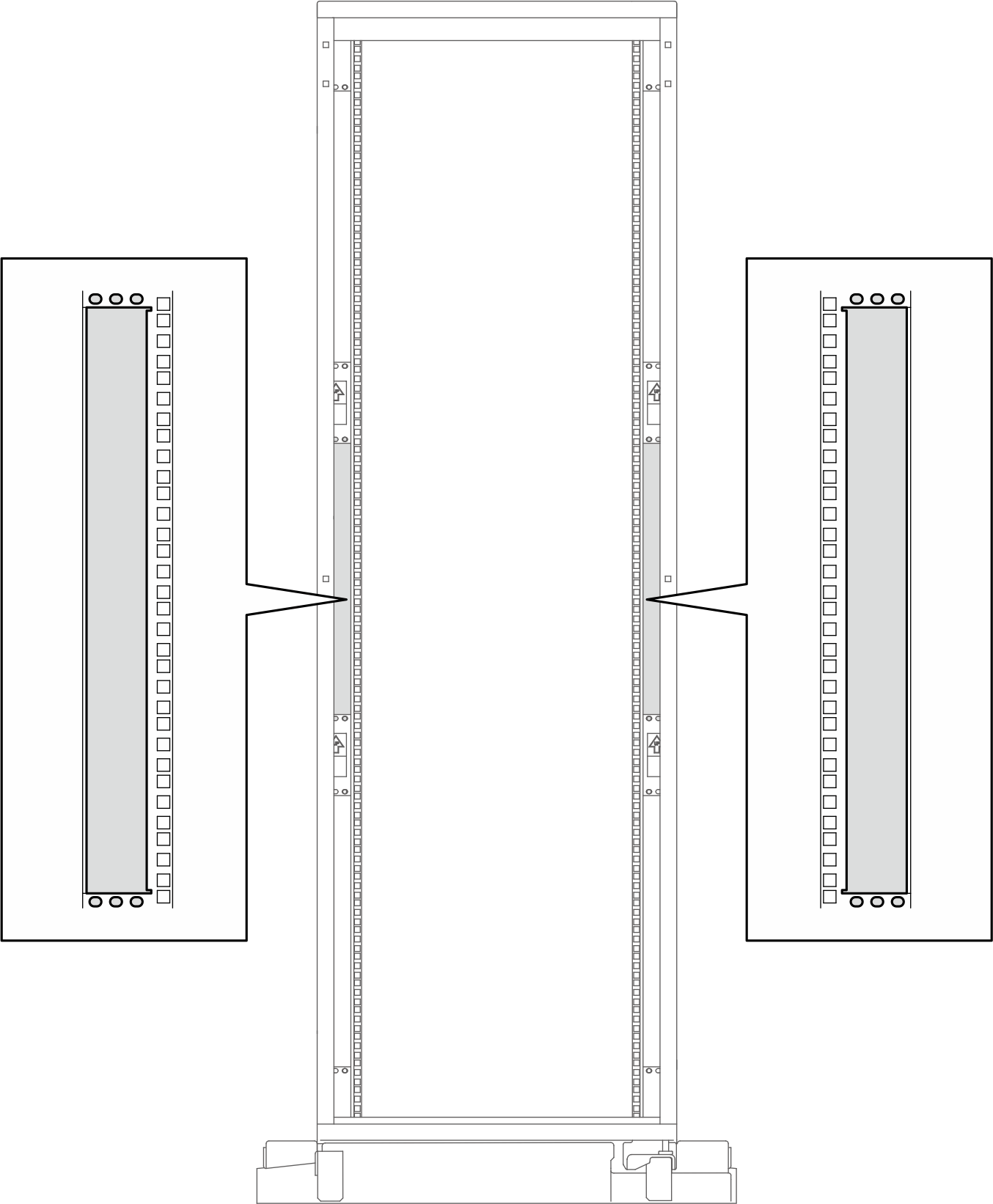

  2. Depuis l’arrière de l’armoire, repérez l’emplacement et les trous de vis pour l’installation du kit d’optimisation sur les montants gauche et droit de l’armoire.
    Figure 2. Emplacement d’installation du kit d’optimisation sur les montants de l’armoire depuis l’arrière de l’armoire

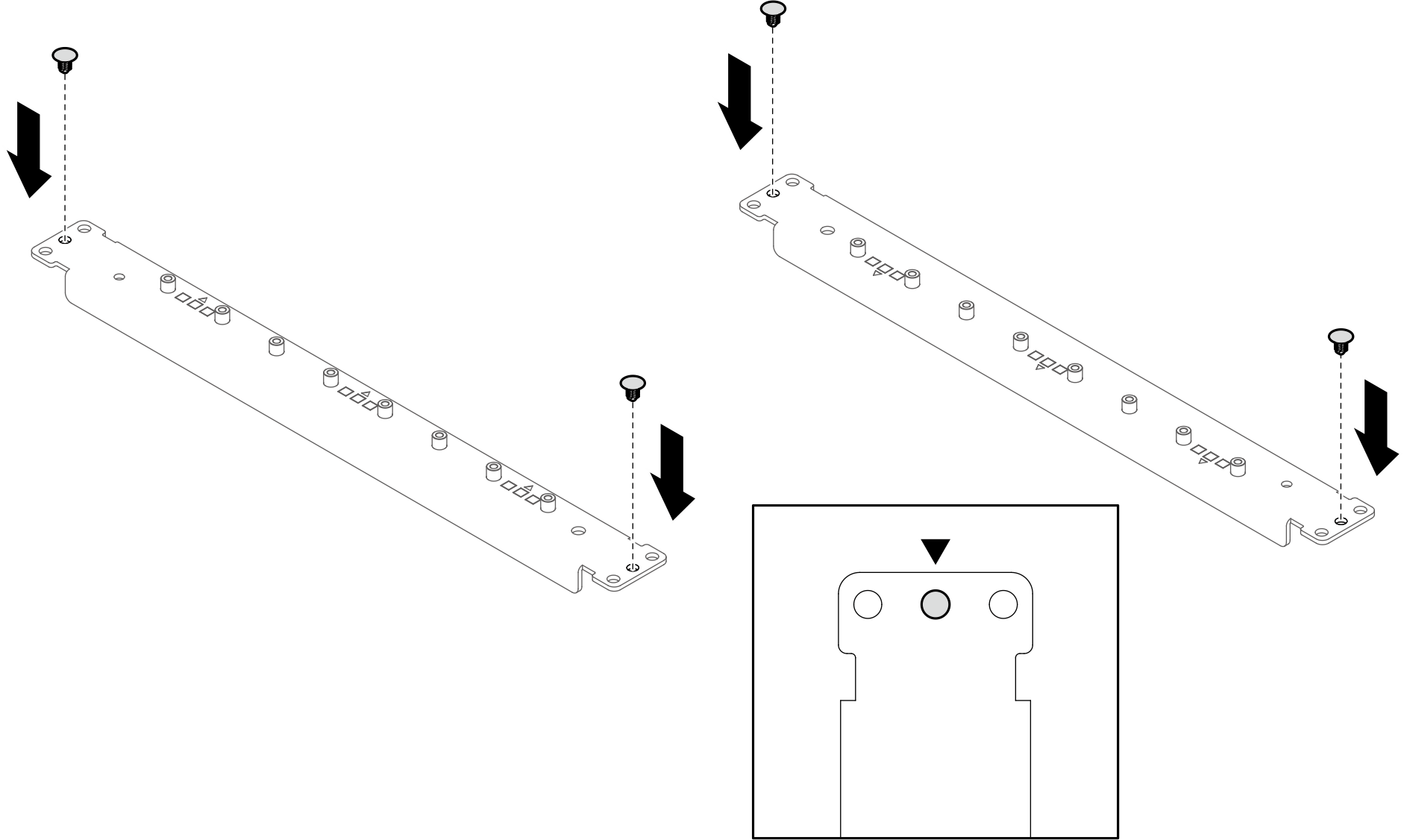

  3. Armoire 42U UNIQUEMENT Trois trous de vis se trouvent au niveau de l’extrémité avant et arrière du support de renforcement. Installez des rivets en plastique dans les trous de vis centraux (deux rivets par support).
    Figure 3. Installation de rivets en plastique sur les supports de renforcement

  4. Installez le kit d’optimisation sur les montants gauche et droit de l’armoire. Installez quatre vis sur chaque montant de l’armoire pour fixer les kits d’optimisation aux montants de l’armoire.

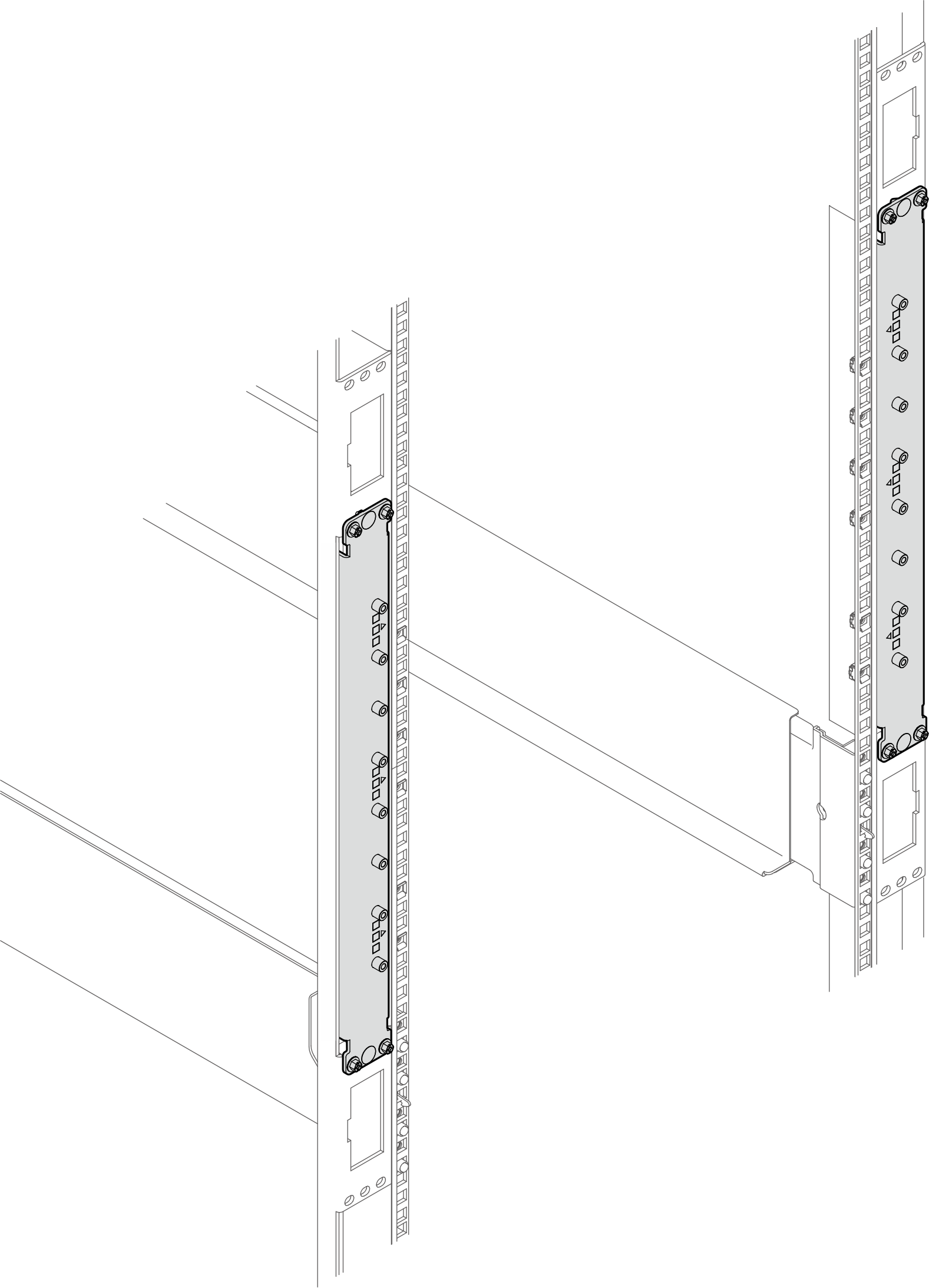

    Figure 4. Installation des kits d’optimisation

  5. Assurez-vous que les kits d’optimisation sont bien installés.
    Figure 5. Arrière du rack avec kits d’optimisation installés

  6. Installez le support arrière.

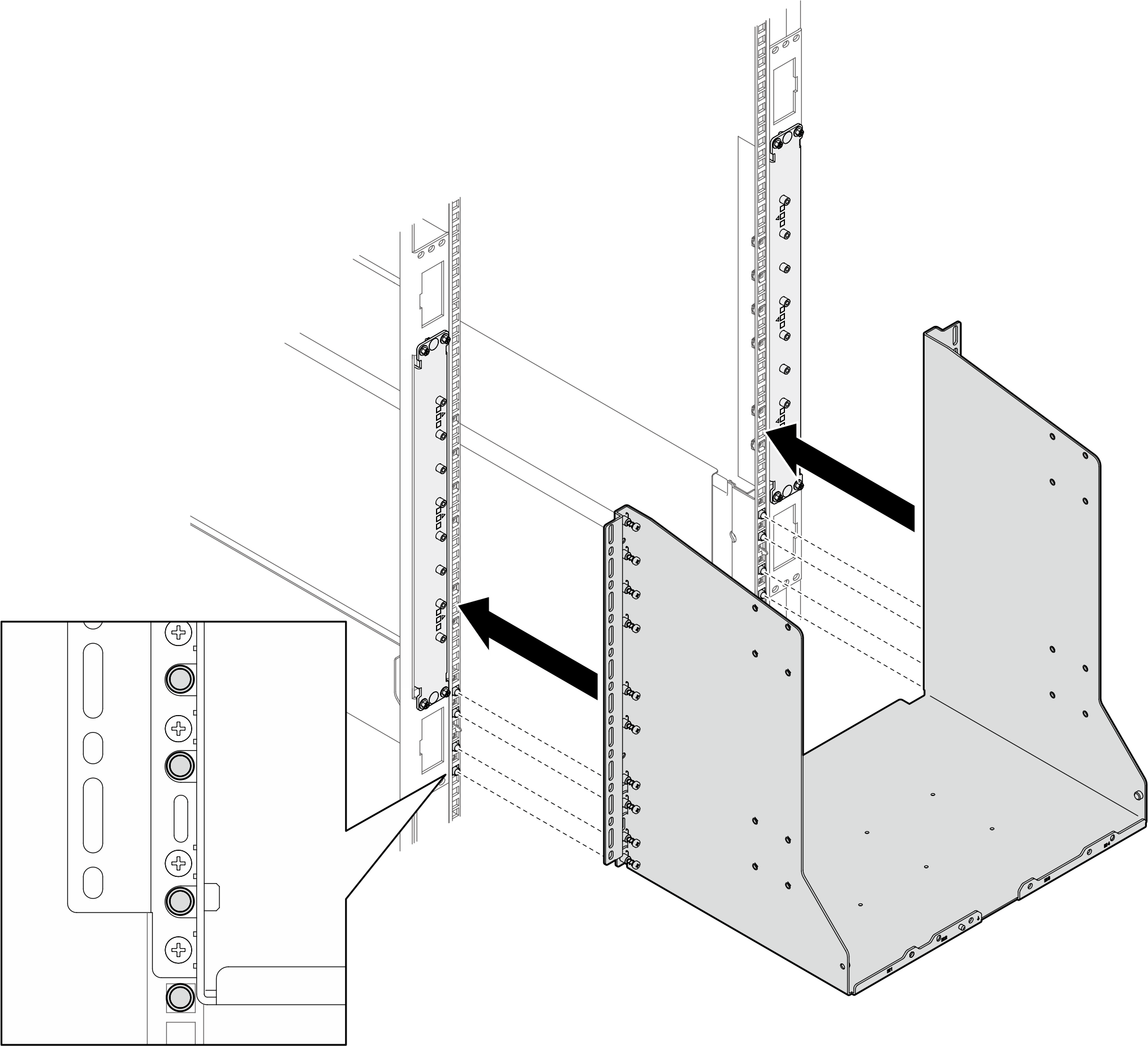

    1. Alignez le support arrière sur les broches de guidage de la glissière.
      Figure 6. Alignement du support arrière sur les broches de guidage de la glissière

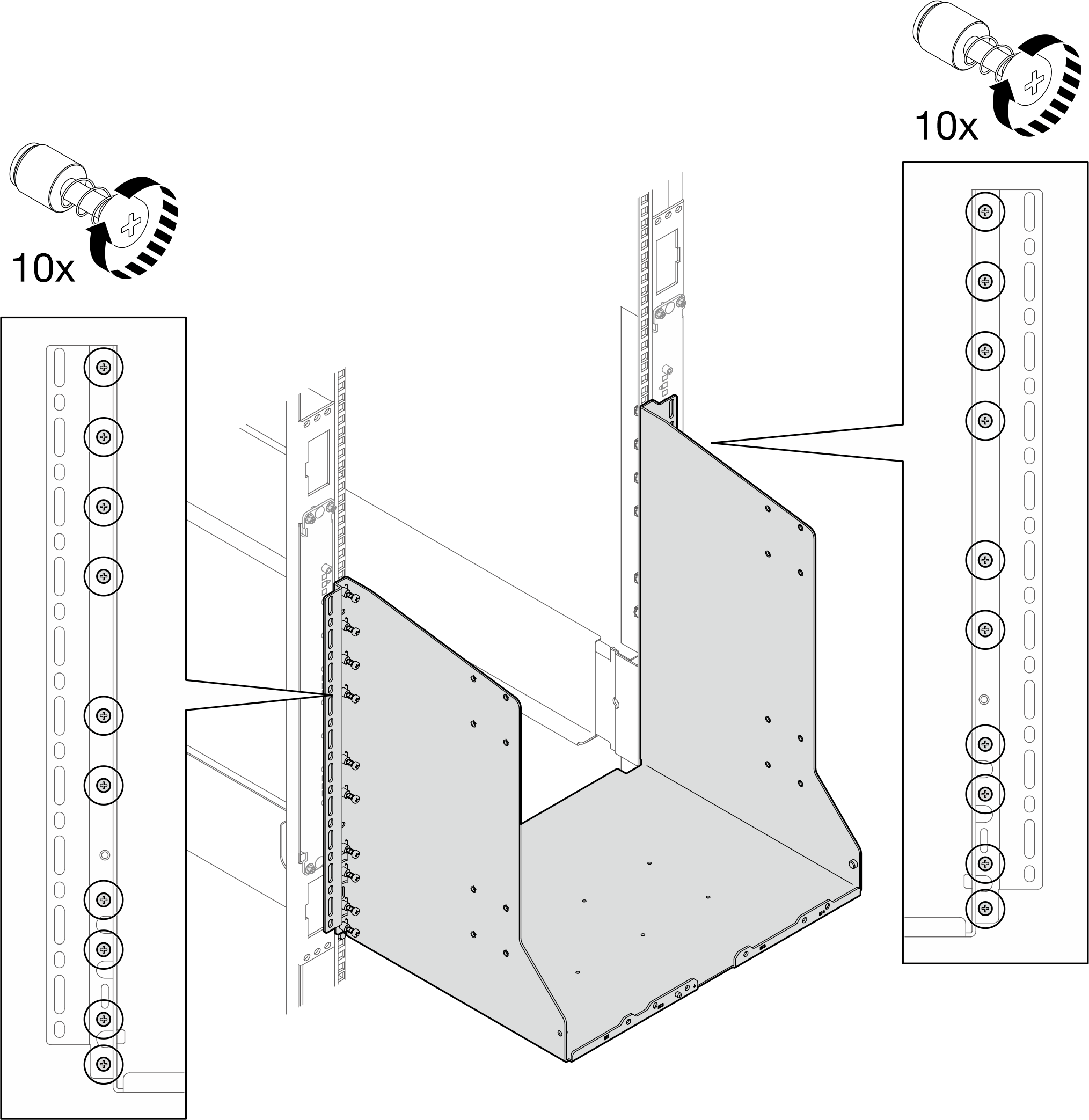

    2. Serrez dix vis sur chaque montant de l’armoire pour fixer le support arrière à l’armoire.
      Figure 7. Installation des vis pour fixer le support arrière

    3. Installez les vis pour fixer le support arrière au kit d’optimisation.
      Remarque
      • V : Lorsqu’un trou de vis du kit d’optimisation est affiché dans l’ouverture du support, installez la vis dans cette dernière.

      • X : Lorsqu’aucun trou de vis n’est affiché dans l’ouverture du support, aucune vis n’est nécessaire.

      • 1 : Trou de vis du kit d’optimisation

      Figure 8. Installation du support arrière sur le kit d’optimisation

  7. Fixez quatre poignées de levage au boîtier.
    1. Enfoncez les taquets sur les côtés de la poignée de levage.
    2. Alignez les fentes de la poignée de levage sur les montants du boîtier et installez la poignée de levage sur le boîtier. Faites ensuite glisser la poignée de levage vers le haut pour la fixer en position.
    Figure 9. Installation des poignées de levage sur le boîtier

  8. Depuis l’avant de l’armoire, placez soigneusement le boîtier dans l’armoire et faites-le glisser jusqu’à ce que les poignées de levage arrière soient près des glissières avant de l’armoire. Ensuite, retirez les poignées de levage arrière des deux côtés.
    Figure 10. Retrait des poignées de levage arrière du boîtier

  9. Faites glisser le boîtier davantage dans l’armoire jusqu’à ce que les poignées de levage avant soient près des glissières avant de l’armoire. Ensuite, retirez les poignées de levage avant de chaque côté.
    Figure 11. Retrait des poignées de levage avant du boîtier

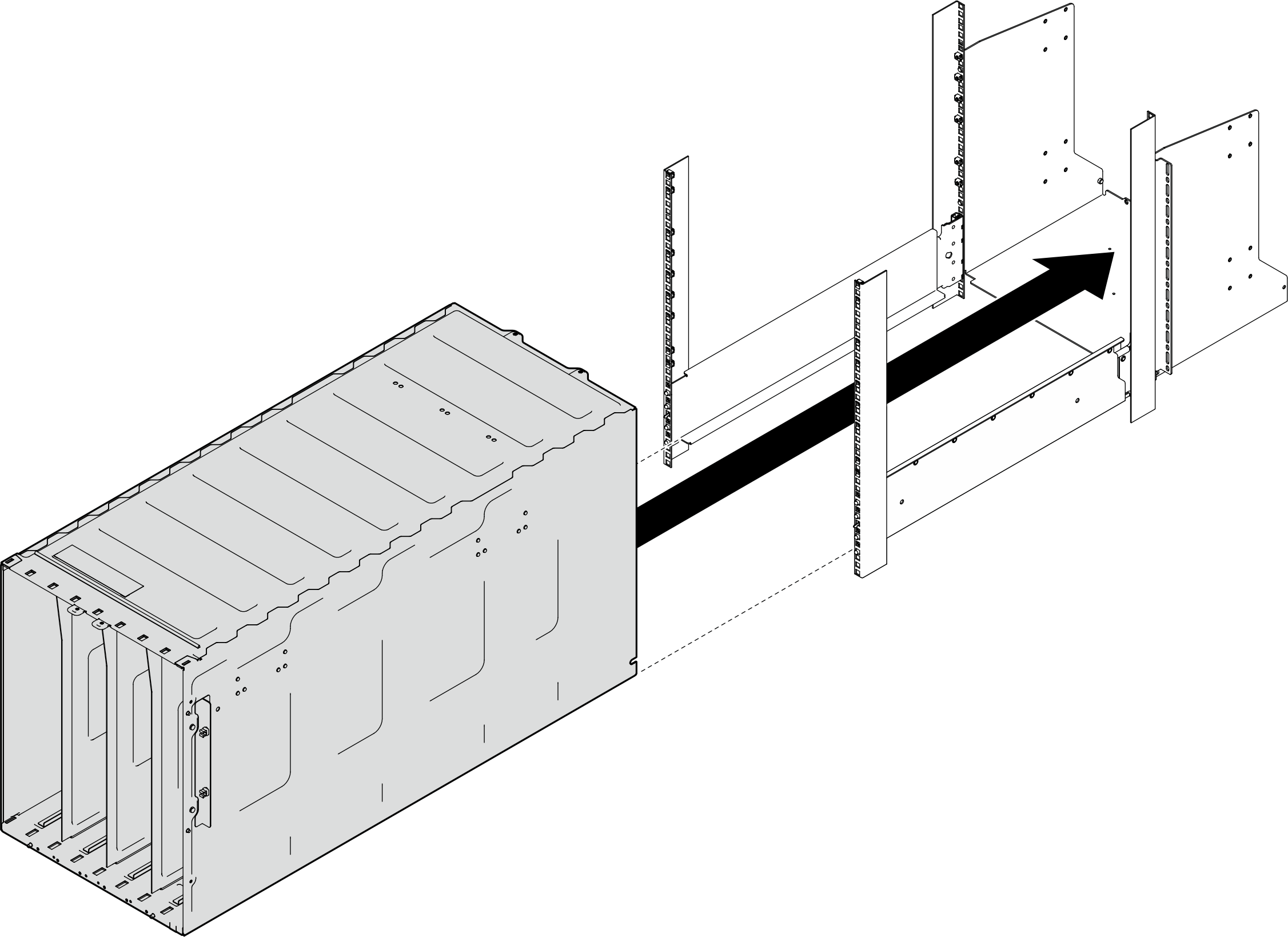

  10. Depuis l’avant de l’armoire, installez le boîtier sur l’armoire.
    Figure 12. Installation du boîtier sur l’armoire

  11. Installez huit vis sur le côté intérieur droit pour fixer le boîtier au support arrière.
    Figure 13. Installation des vis sur le côté intérieur droit du boîtier

  12. Installez huit vis sur le côté intérieur gauche pour fixer le support arrière au boîtier.
    Figure 14. Installation des vis sur le côté intérieur gauche du boîtier

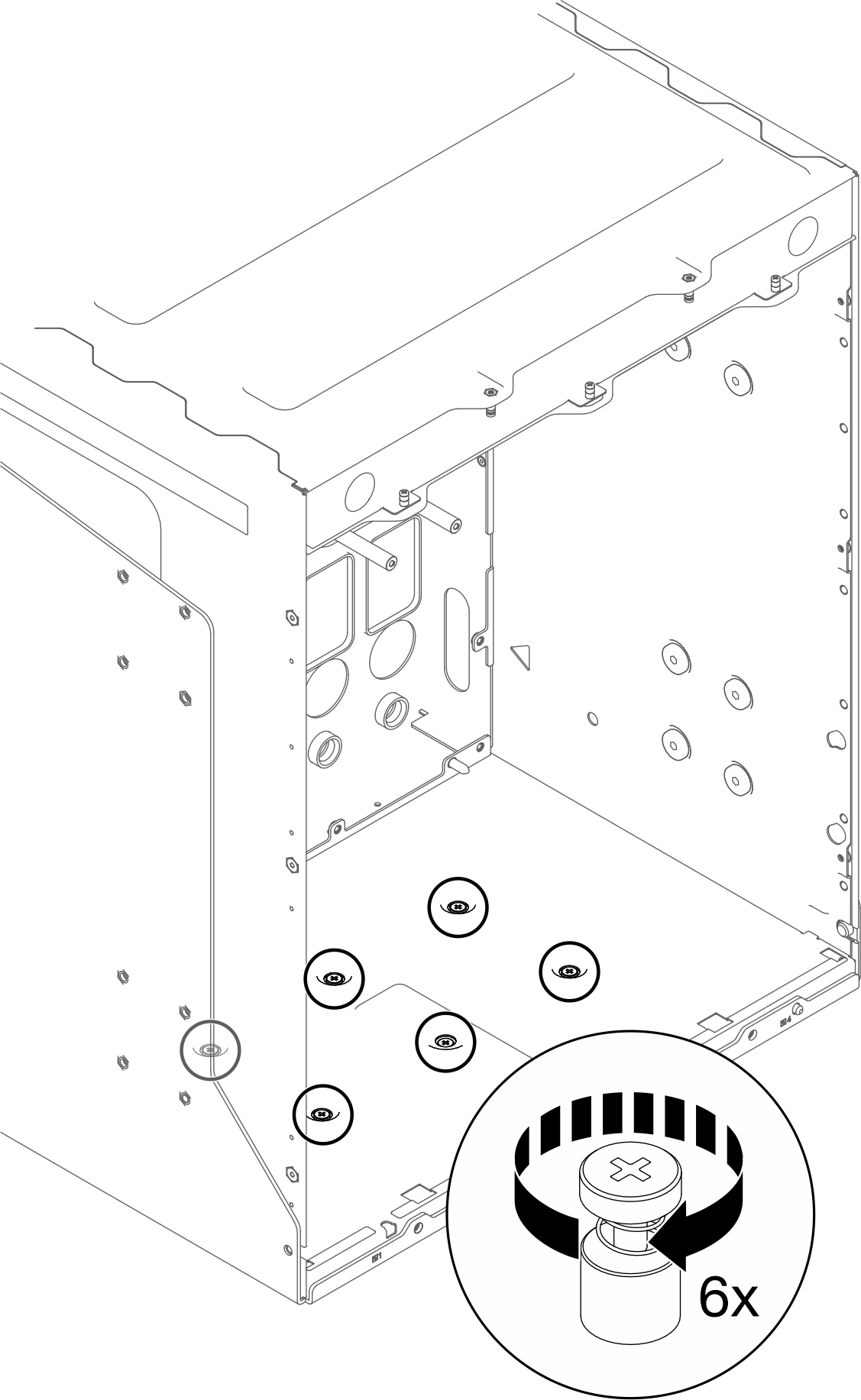

  13. Depuis l’intérieur de l’arrière du boîtier, serrez six vis pour fixer le support arrière au côté inférieur du boîtier.
    Figure 15. Fixation du support arrière sur la partie inférieure du boîtier

  14. Installez quatre vis pour fixer le support arrière à l’extrémité arrière du boîtier.
    Figure 16. Fixation du support arrière à l’extrémité arrière du boîtier

  15. Depuis l’avant du boîtier, installez les supports EIA sur le boîtier. Fixez les supports EIA aux montants de l’armoire et installez cinq vis sur chaque montant de l’armoire pour fixer les supports EIA à l’armoire.
    Figure 17. Installation des supports EIA à l’avant du boîtier

  16. Installez le support supérieur avant.
    1. Installez quatre vis pour fixer le support supérieur avant au boîtier.
      Figure 18. Installation du support avant supérieur

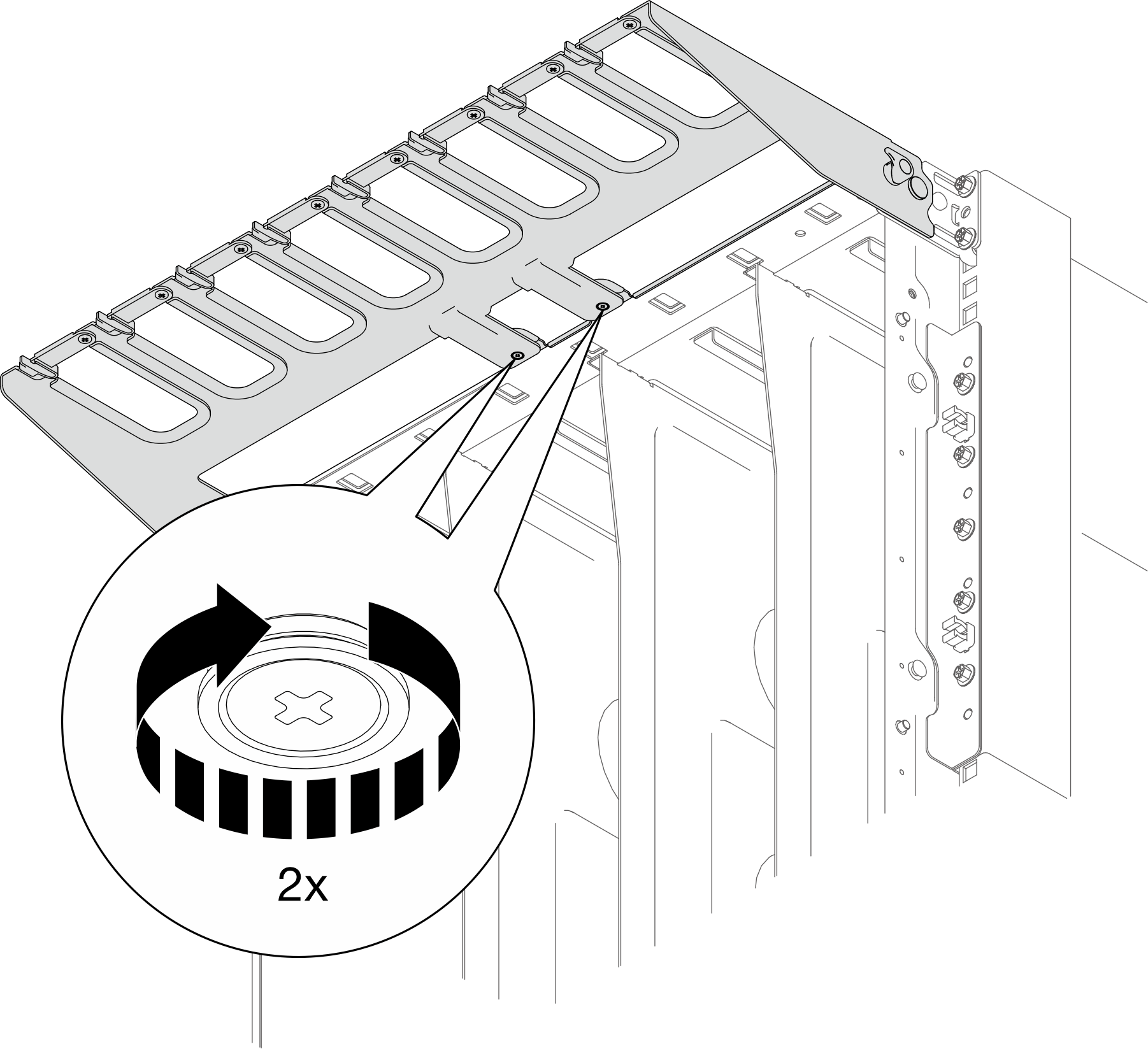

    2. Installez deux vis par le dessous du support supérieur avant.
      Figure 19. Installation de deux vis par le dessous du support supérieur avant.

  17. Installation du support inférieur avant.
    1. Installez six vis sur chaque montant de l’armoire pour fixer le support inférieur avant au boîtier.
      Figure 20. Installation du support inférieur avant

    2. Installez six vis pour fixer le support inférieur à l’extrémité avant du boîtier.
      Figure 21. Installation du support inférieur

  18. Installez les caches EIA sur l’armoire.
    1. Placez les supports EIA sur les montants de l’armoire.
      Figure 22. Installation des caches EIA

    2. Installez deux vis sur chaque montant de l’armoire afin de fixer les caches EIA. Pour ce faire, utilisez un tournevis dynamométrique dont le couple est défini sur 5,0 +/- 0,5 pouces-livres (ou 0,55 +/- 0,05 N-M).
      Figure 23. Fixation des caches EIA à l’armoire

Après avoir terminé
  1. Installez le bloc plaque médiane du boîtier. Voir Installation de l’assemblage de la plaque médiane.

  2. Installez les collecteurs supérieur et inférieur. Voir Installation du collecteur.

  3. Installez tous les boîtiers des stations de conversion d’alimentation (PCS). Voir Installation d’un boîtier de station de conversion d’alimentation (PCS).

  4. Installez toutes les stations de conversion d’alimentation (PCS). Voir Installation d’une station de conversion d’alimentation (PCS).

  5. Installez le SMM3. Voir Installation du SMM3.

  6. Installez l’obturateur. Voir Installation de l’obturateur.

  7. Installez tous les plateaux à l’avant du boîtier. Voir Installation d’un plateau dans le boîtier.

  8. Installez tous les autres composants requis.
  9. Branchez tous les câbles requis.
  10. Connectez le boîtier à l'alimentation.
  11. Mettez à jour le microprogramme de la solution selon le niveau le plus récent.
  12. Mettez à jour le numéro de série, le type de machine et l’UUID sur l’étiquette du nouveau boîtier pour le SMM3 :
    1. Ouvrez une session dans l’interface Web SMM3.

    2. Accédez à Systèmes > Inventaire > Boîtier et mettez à jour le numéro de série, le type de machine et l’UUID.

  13. Redémarrez les nœuds que vous aviez arrêtés. Voir Mise sous tension de la solution.
  14. Le SMM3 est automatiquement mis sous tension.
