Instalar el alojamiento en el bastidor

Para instalar el alojamiento en el bastidor, siga las instrucciones que se indican a continuación.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Al trasladar el alojamiento por largas distancias o con movimientos de mayor envergadura, se deben utilizar la herramienta de elevación y las asas de elevación. La elevación manual sin herramientas solo se puede realizar cuando el alojamiento se traslada a corta distancia. Al levantar el alojamiento manualmente, evite sujetar los bordes superiores en la parte frontal y posterior del alojamiento para evitar daños.



  Figura 1. Área restringida para levantamiento manual (solo para distancias cortas)



Nota

Al instalar un alojamiento que se envía como configuración independiente, asegúrese de quitar todos los componentes del alojamiento, excepto el conjunto de la placa media. Consulte los pasos 1.a a 1.f en Preparación para quitar un alojamiento.

Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Instale los rieles en el bastidor si es necesario. Consulte Instalación del riel en el bastidor.
2. Desde la parte posterior del bastidor, ubique el lugar y los orificios de tornillos para la instalación del kit de optimización en los postes izquierdo y derecho del bastidor.

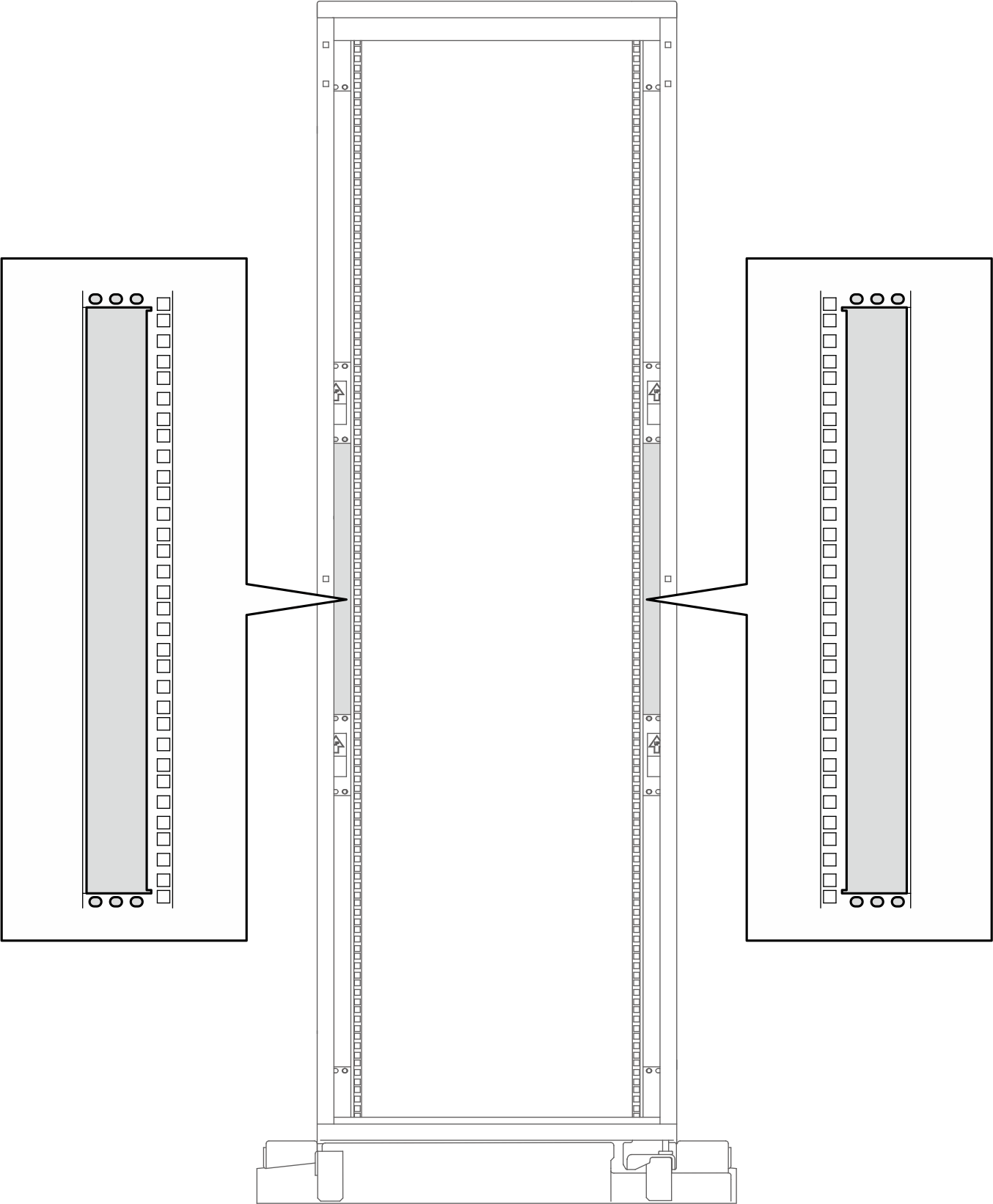

   Figura 2. Ubicación de la instalación del kit de optimización en los postes del bastidor desde la parte posterior del bastidor


3. Bastidor de 42U ÚNICAMENTE Hay tres orificios de tornillos en el extremo frontal y posterior del soporte de optimización. Instale remaches de plástico en los orificios de tornillos centrales (dos remaches por soporte).

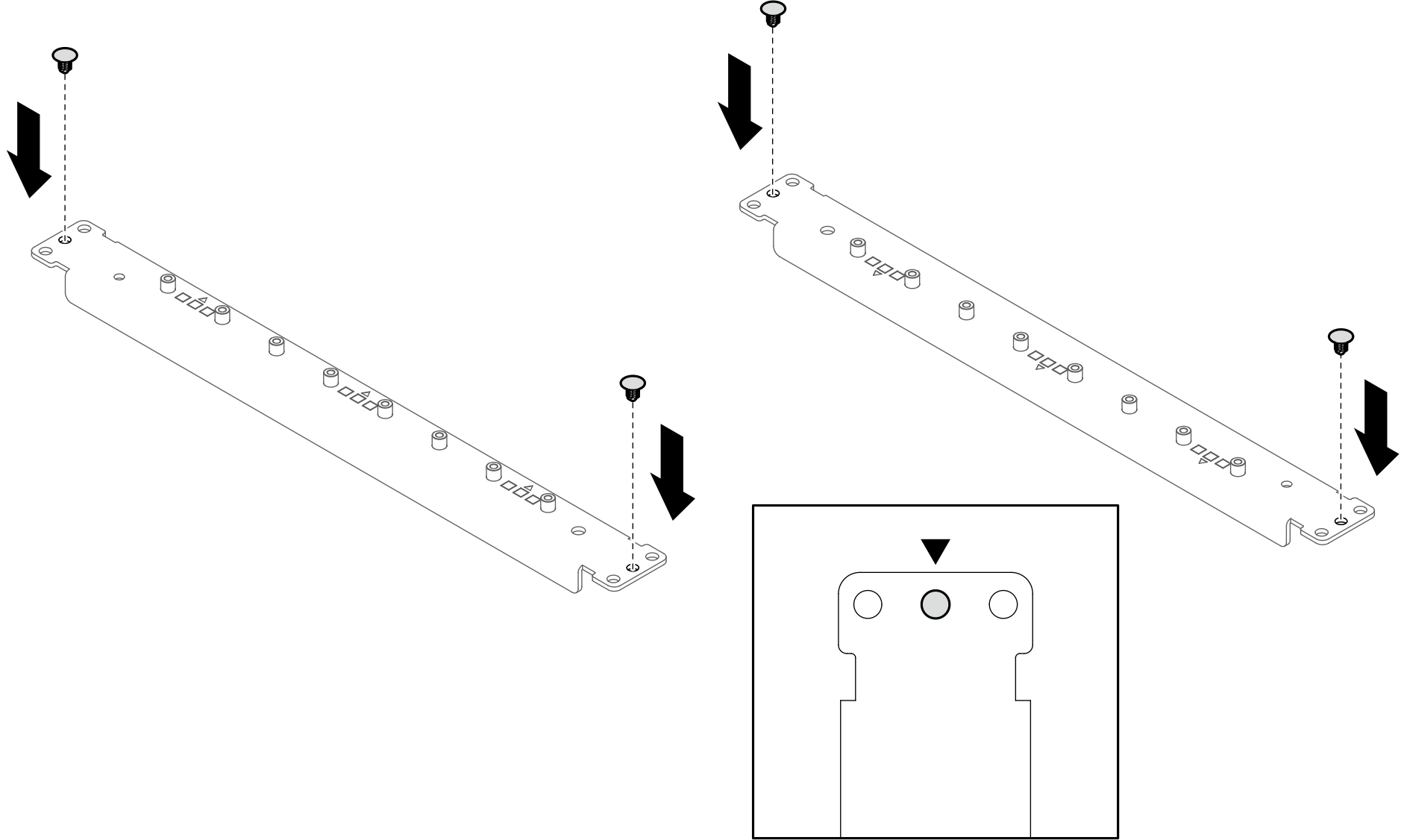

   Figura 3. Instalación de remaches de plástico en los soportes de mejora


4. Instale el kit de optimización en los postes izquierdo y derecho del bastidor. Instale cuatro tornillos en cada poste del bastidor para fijar los kits de optimización a los postes del bastidor.

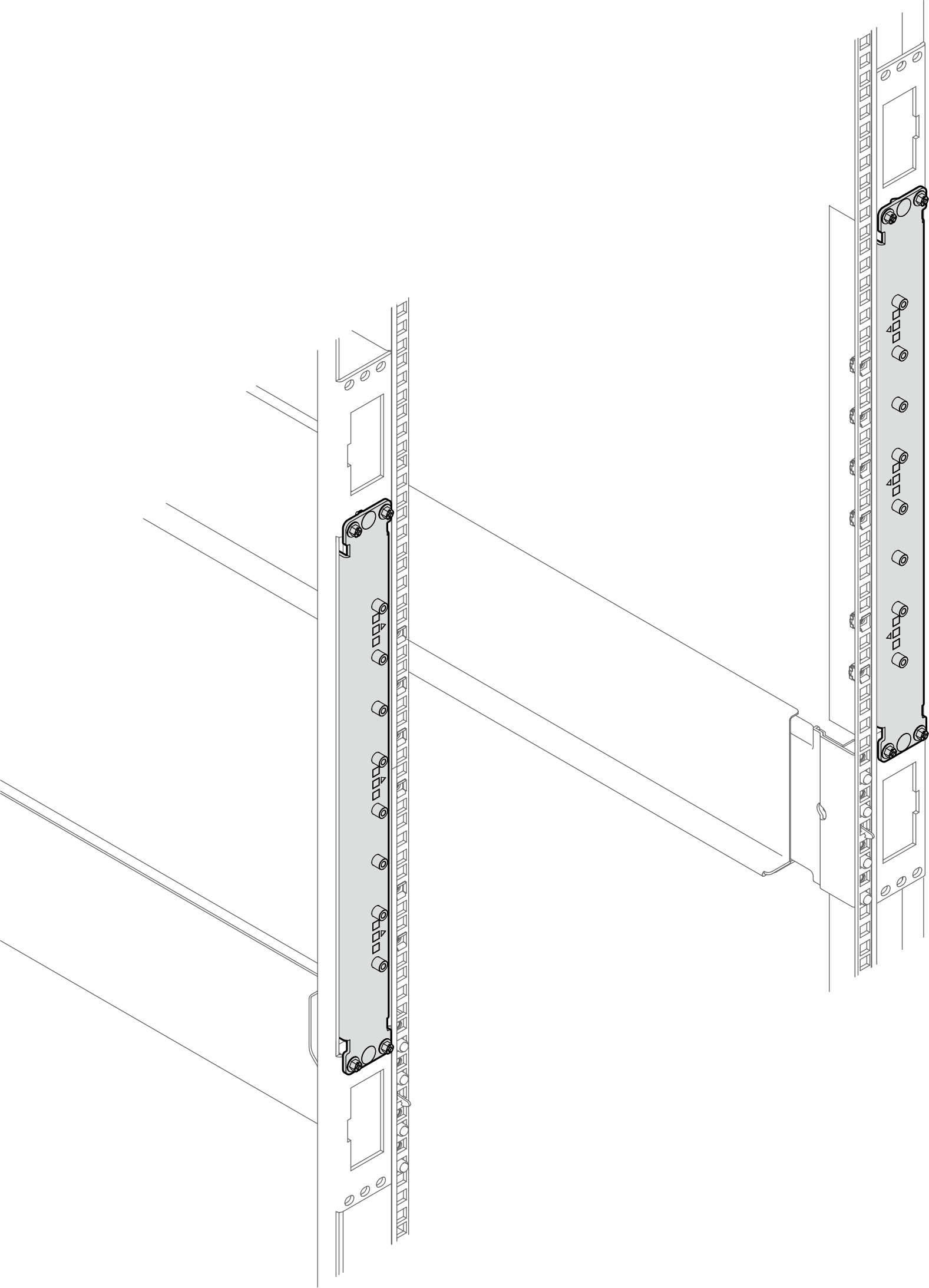

   Figura 4. Instalación de los kits de optimización


5. Asegúrese de que los kits de optimización estén instalados correctamente.
   Figura 5. Bastidor posterior instalado con kits de optimización


6. Instale la abrazadera de soporte posterior.

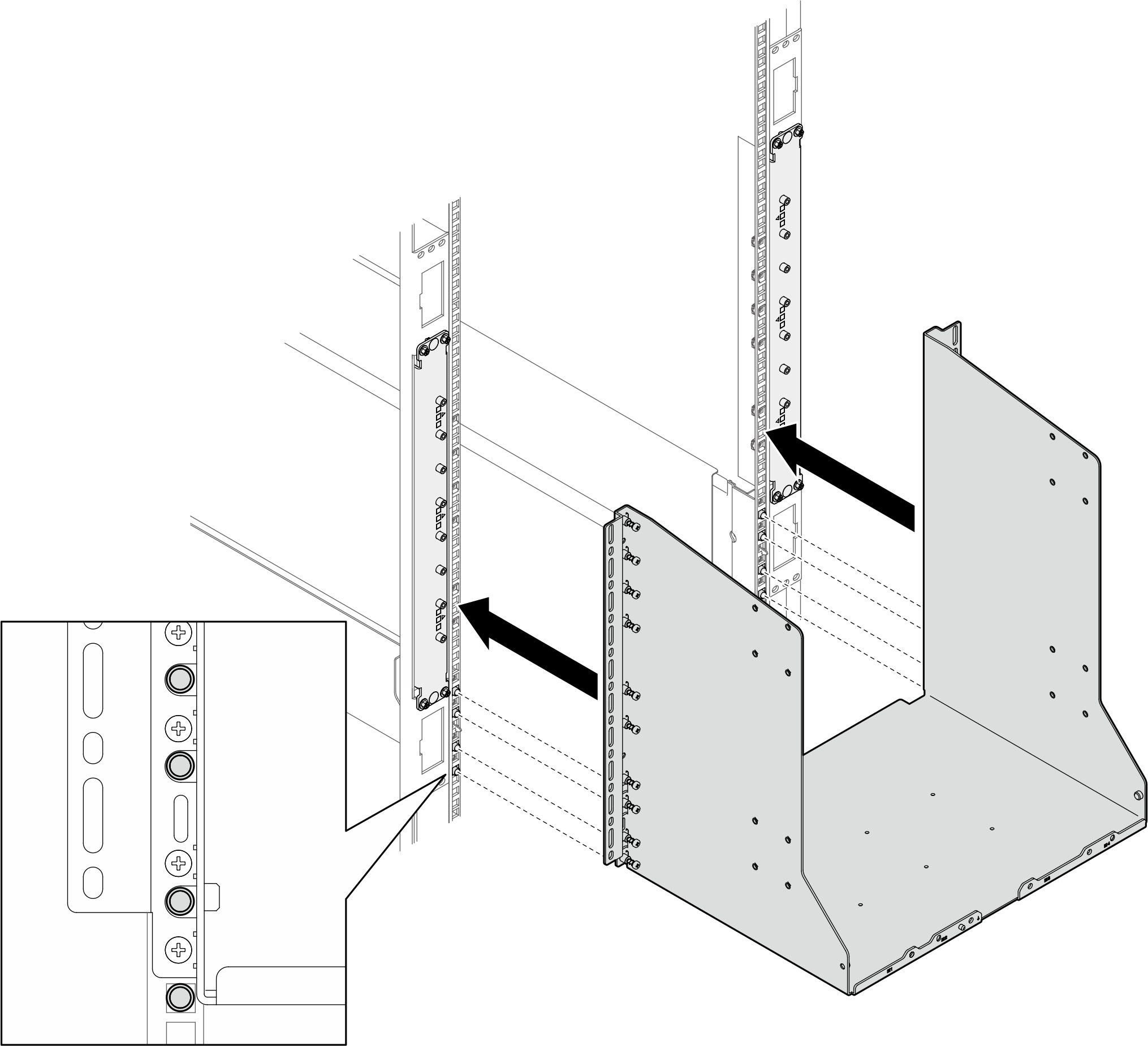

   1. Alinee la abrazadera de soporte posterior con las patillas guía del riel.
      Figura 6. Alineación de la abrazadera de soporte posterior con las patillas guía del riel

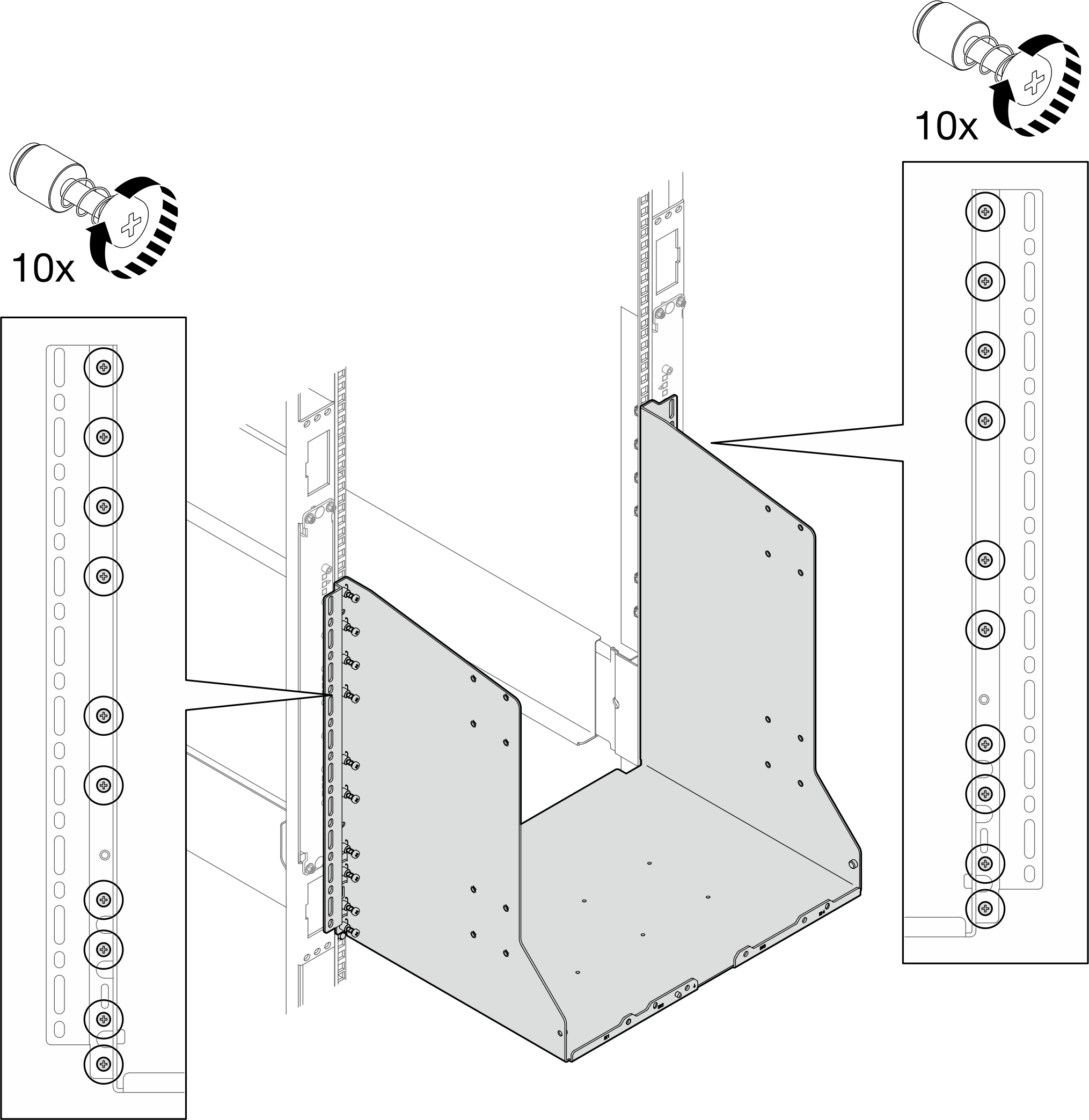

   2. Apriete diez tornillos en cada poste del bastidor para fijar la abrazadera de soporte posterior al bastidor.
      Figura 7. Instalación de los tornillos para fijar la abrazadera de soporte posterior


   3. Instale tornillos para fijar la abrazadera de soporte posterior al kit de optimización.
      Nota

      • V: Cuando se muestre un orificio de tornillos del kit de optimización dentro de la abertura de la abrazadera de soporte, instale el tornillo en la abertura de la abrazadera de soporte.

      • X: Cuando no se muestran orificios de tornillos dentro de la abertura de la abrazadera de soporte, no es necesario instalar ningún tornillo.

      • 1: Orificio de tornillos del kit de optimización

      Figura 8. Instalación de la abrazadera de soporte posterior en el kit de optimización


7. Fije cuatro asas de elevación al alojamiento.
   1. Presione los pestillos que se encuentran a los lados del asa de elevación.
   2. Alinee las ranuras del asa de elevación con los postes del alojamiento e instale el asa de elevación en el alojamiento. Luego, deslice el asa de elevación hacia arriba para fijarla en su lugar.
   Figura 9. Instalación de asas de elevación en el alojamiento


8. Desde la parte frontal del bastidor, coloque con cuidado el alojamiento en el bastidor y deslice el alojamiento hasta que las asas de elevación posteriores estén cerca de los rieles frontales del bastidor; a continuación, quite las asas de elevación posteriores en ambos lados.
   Figura 10. Extracción de las asas de elevación posteriores del alojamiento


9. Deslice el alojamiento más lejos en el bastidor hasta que las asas de elevación frontales estén cerca de los rieles del bastidor; a continuación, quite las asas de elevación frontales de ambos lados.
   Figura 11. Extracción de las asas de elevación frontales del alojamiento

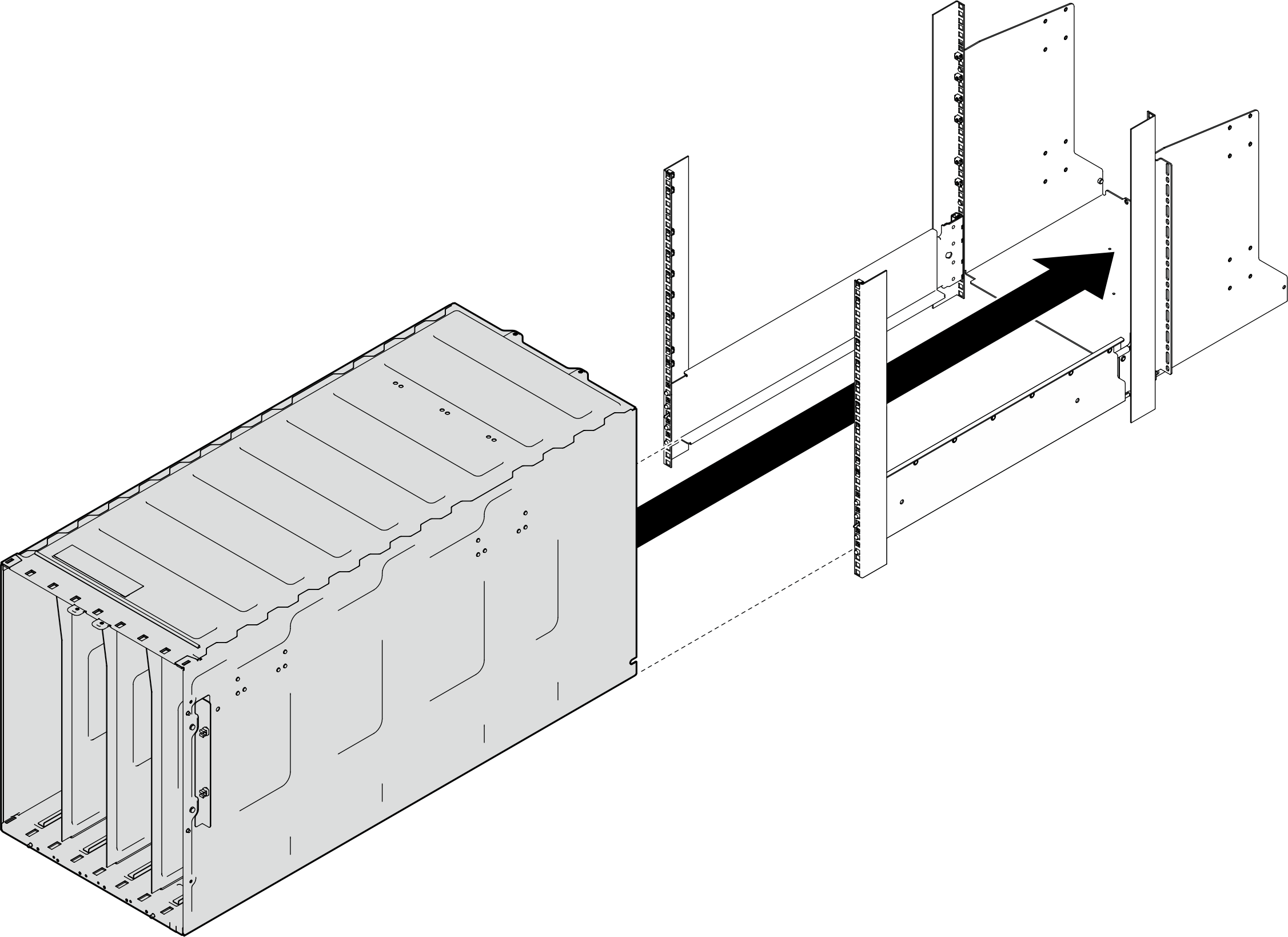

10. Desde la parte frontal del bastidor, instale el alojamiento en el bastidor.
    Figura 12. Instalación del alojamiento en el bastidor


11. Instale ocho tornillos en el lado interno derecho para fijar el alojamiento a la abrazadera de soporte posterior.
    Figura 13. Instalación de los tornillos en el lado interno derecho del alojamiento


12. Instale ocho tornillos en el lado interno izquierdo para fijar la abrazadera de soporte posterior al alojamiento.
    Figura 14. Instalación de los tornillos en el lado interno izquierdo del alojamiento

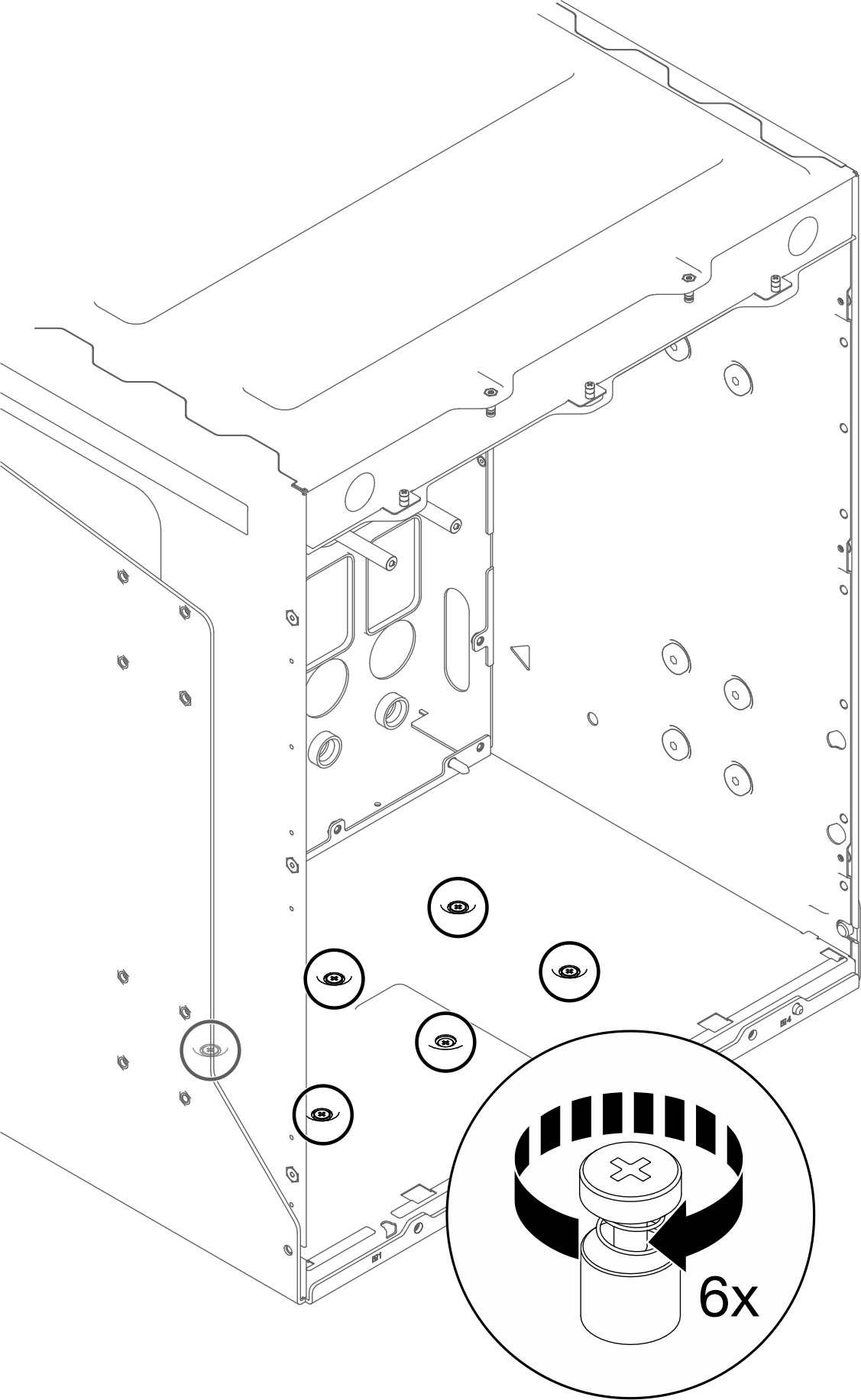

13. Desde el interior de la parte posterior del alojamiento, apriete seis tornillos para fijar la abrazadera de soporte posterior a la parte inferior del alojamiento.
    Figura 15. Fijación de la abrazadera de soporte posterior a la parte inferior del alojamiento


14. Instale cuatro tornillos para fijar la abrazadera de soporte posterior al extremo posterior del alojamiento.
    Figura 16. Fijación de la abrazadera de soporte posterior al extremo posterior del alojamiento


15. Desde la parte frontal del alojamiento, instale los soportes EIA en el alojamiento. Conecte los soportes EIA a los postes del bastidor e instale cinco tornillos en cada poste del bastidor para fijar los soportes EIA al bastidor.
    Figura 17. Instalación de soportes EIA en la parte frontal del alojamiento


16. Instale la abrazadera de soporte frontal superior.
    1. Instale cuatro tornillos para fijar la abrazadera de soporte frontal superior al alojamiento.
       Figura 18. Instalación de la abrazadera de soporte frontal superior

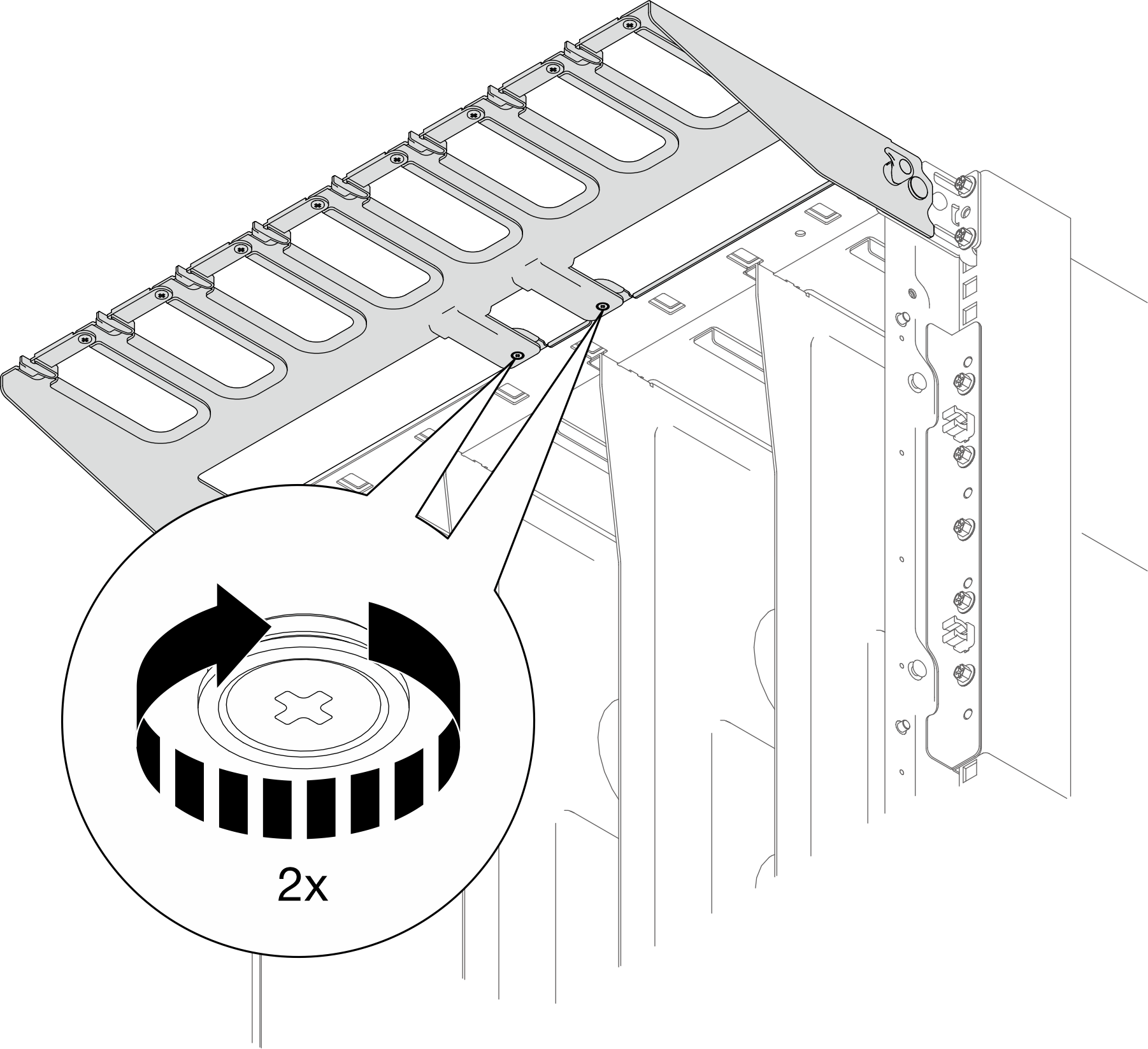

    2. Instale dos tornillos desde debajo de la abrazadera de soporte frontal superior.
       Figura 19. Instalación de dos tornillos desde debajo de la abrazadera de soporte frontal superior


17. Instalación de la abrazadera de soporte frontal inferior
    1. Instale seis tornillos en cada poste del bastidor para fijar la abrazadera de soporte frontal inferior al alojamiento.
       Figura 20. Instalación de la abrazadera de soporte frontal inferior


    2. Instale seis tornillos para fijar la abrazadera de soporte inferior al extremo frontal del alojamiento.
       Figura 21. Instalación de la abrazadera de soporte inferior


18. Instale las cubiertas EIA en el bastidor.
    1. Coloque los soportes EIA en los postes del bastidor.
       Figura 22. Instalación de las cubiertas EIA


    2. Instale dos tornillos en cada poste del bastidor para fijar las cubiertas EIA, con un destornillador dinamométrico ajustado en 5,0+/- 0,5 lbf-in (o 0,55+/- 0,05 N-M).
       Figura 23. Fijación de las cubiertas EIA al bastidor
