Instalación del riel en el bastidor

Para instalar el riel en el bastidor, siga las instrucciones que se proporcionan a continuación.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

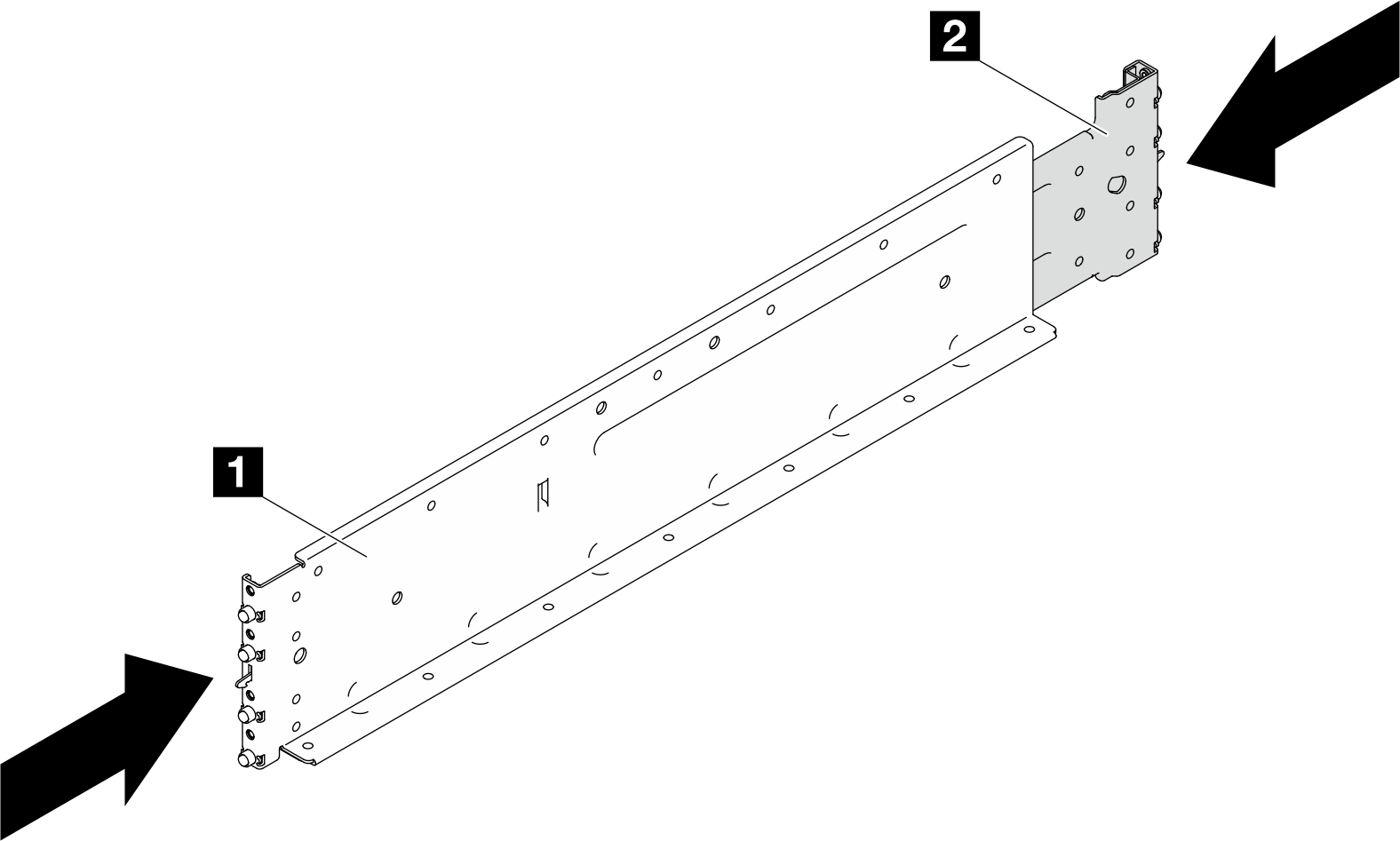

  1. Contraiga ambos rieles.
    1 Parte frontal del riel
    2 Parte posterior del riel


  2. Seleccione el primer riel que desea instalar.

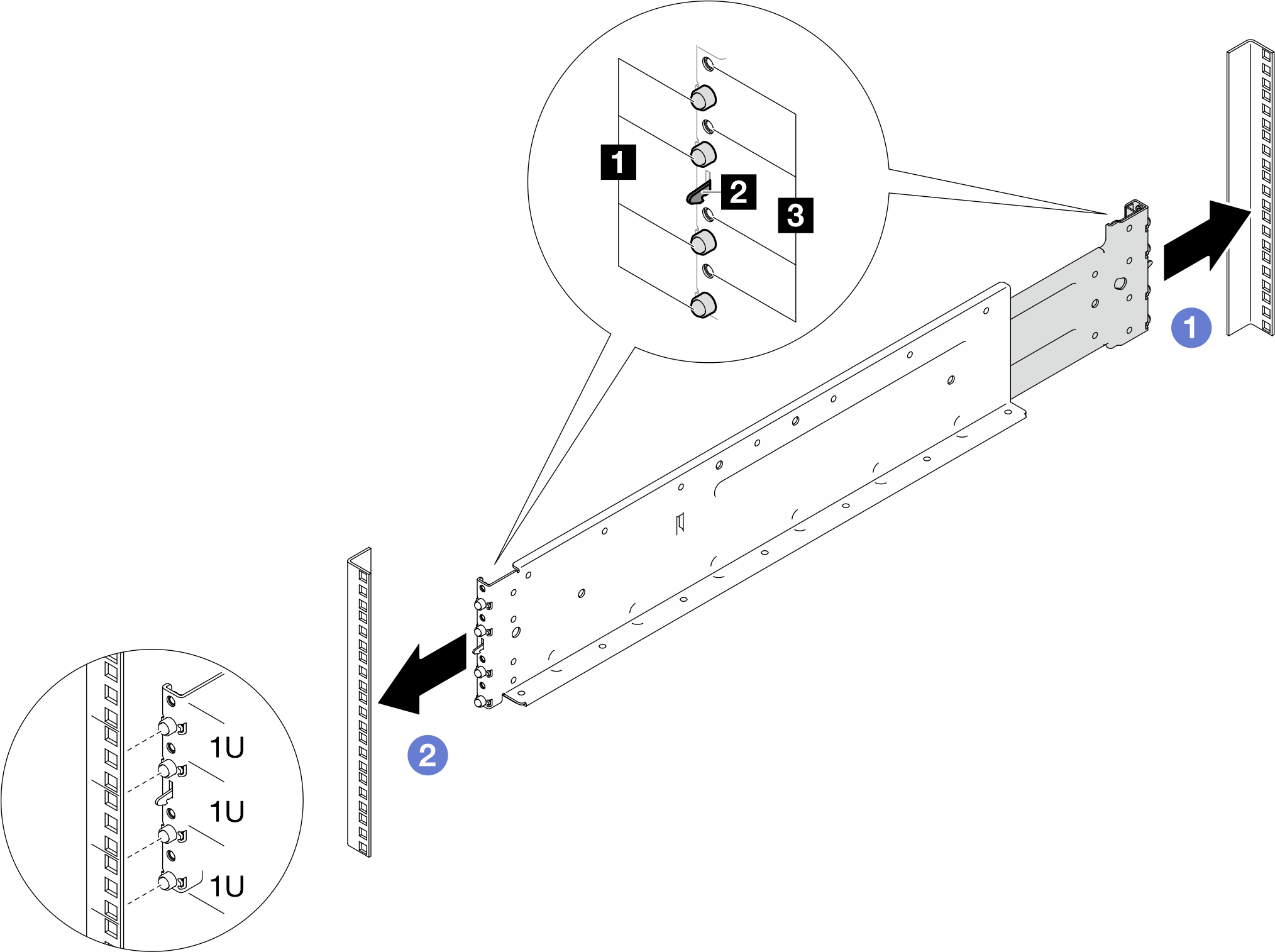

  3. Instale los rieles en el bastidor.
    1. Alinee el borde inferior del riel con la parte inferior en “u” en la que desea que el servidor se apoye y alinee los postes del riel con los orificios de la brida EIA.
    2. Inserte las patillas posteriores del riel en los orificios de la brida EIA posterior y encaje los ganchos de bloqueo.
    3. Inserte las patillas frontales del riel en los orificios de la brida EIA frontal y encaje los ganchos de bloqueo.
      Nota
      Si un riel no está alineado correctamente, levante el gancho de bloqueo (2) en el riel para desencajar el gancho; luego, quite el riel y vuelva a colocarlo.
      1 Patillas (cuatro patillas en cada lado del riel)
      2 Gancho de bloqueo
      3 Orificios roscados para tornillos M5 (cuatro orificios roscados a cada lado del riel)


  4. Repita los pasos 1 a 4 para instalar el otro riel.
Después de finalizar

  1. Instale el alojamiento en el bastidor. Consulte Instalar el alojamiento en el bastidor.

  2. Instale el conjunto de la placa media del alojamiento. Consulte Instalación del conjunto de la placa media.

  3. Instale el múltiple superior e inferior. Consulte Instalar el múltiple.

  4. Instale todos los compartimientos de estación de conversión de energía (PCS). Consulte Instalación del compartimiento de la estación de conversión de energía (PCS).

  5. Instale todas las estaciones de conversión de energía (PCS). Consulte Instalación de una estación de conversión de energía (PCS).

  6. Instale el SMM3. Consulte Instalación del SMM3.

  7. Instale el relleno vacío. Consulte Instalación de relleno vacío.

  8. Instale todas las bandejas en la parte frontal del alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  9. Instale cualquier otro componente requerido.
  10. Conecte todos los cables requeridos.
  11. Conecte el alojamiento a la alimentación.
  12. Actualice el firmware de la solución al último nivel.
  13. Actualice el número de serie y el tipo de equipo en la etiqueta del nuevo alojamiento a SMM3:

    1. Inicie sesión en la interfaz web del SMM3.

    2. Vaya a Sistemas > Inventario > Chasis y actualice el número de serie y el tipo de equipo.

  14. Reinicie cualquier nodo que haya apagado. Consulte Encender la solución.
  15. El SMM3 se enciende automáticamente.
