ラックへのレールの取り付け

レールをラックに取り付けるには、以下に記載されている手順に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. 両レールを折りたたみます。

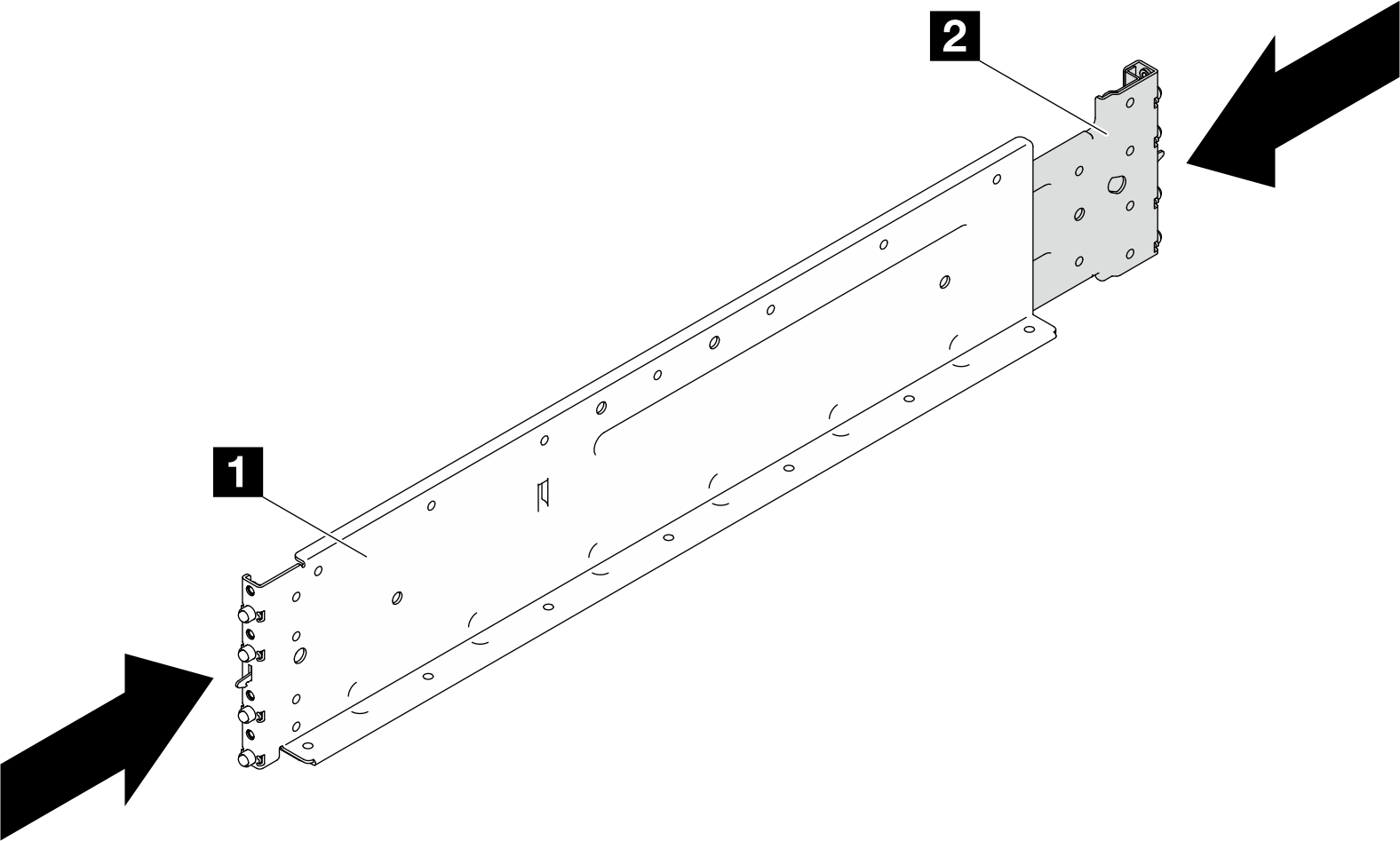

   1 レール前部

   2 レール後部




2. 最初に取り付けたいレールを選択します。
3. ラックにレールを取り付けます。
   1. レールの下端をサーバーを置く下部の U に合わせ、レールの円柱を EIA フランジの穴に位置合わせします。
   2. 後部のレール・ピンを後部 EIA フランジの穴に挿入し、ロッキング・フックを留めます。
   3. 前部のレール・ピンを前面 EIA フランジの穴に挿入し、ロッキング・フックを留めます。
      注

      レールの位置が正しくない場合は、レールのロッキング・フック (2) を持ち上げてフックを外します。その後、レールを取り外して位置を直します。

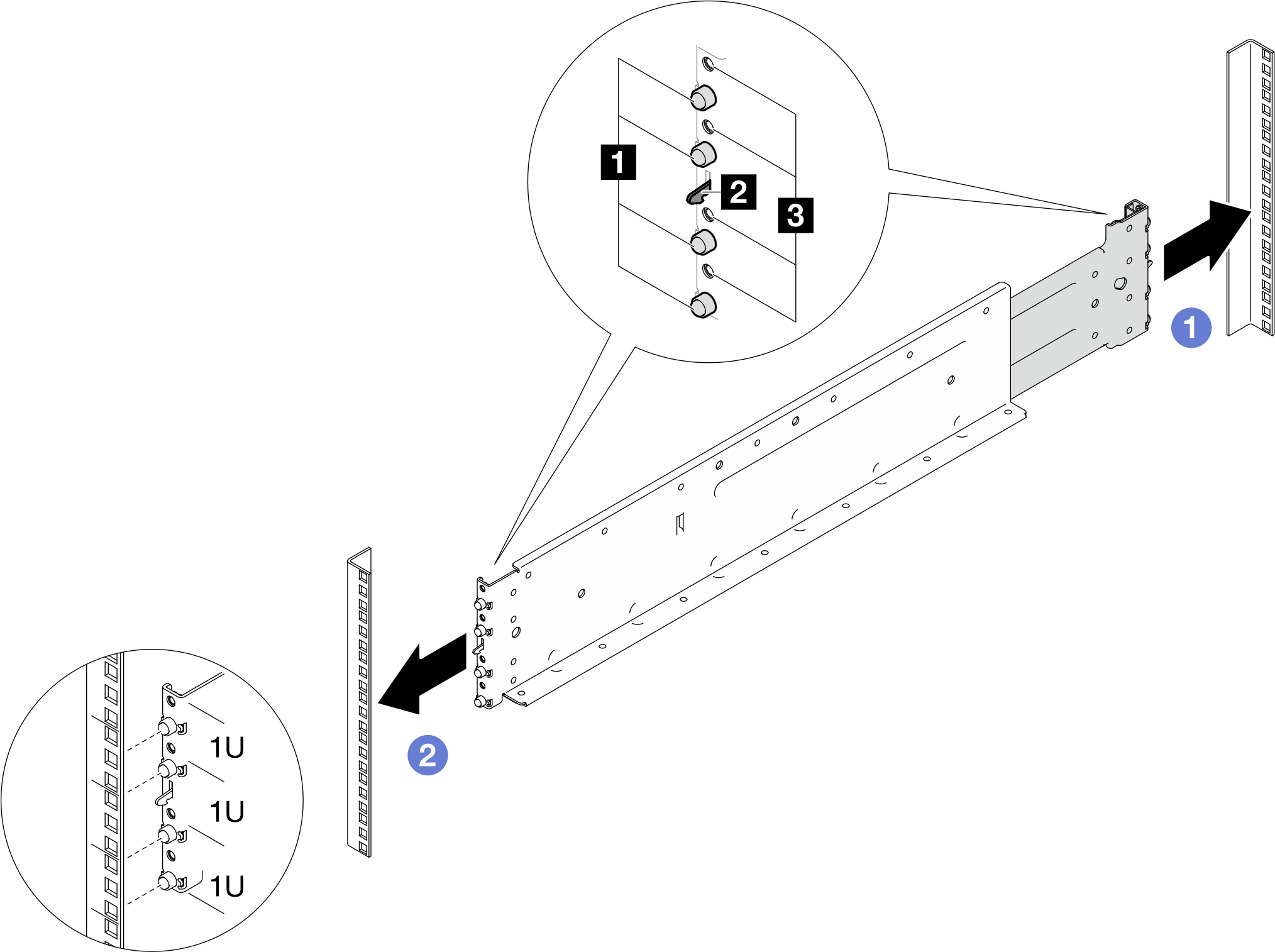

      1 ピン (レールの両側に 4 本のピン)

      2 ロッキング・フック

      3 M5 ねじのねじ穴 (レールの両側に 4 つのねじ穴)




4. 手順 1 から 手順 4 までを繰り返してその他のレールを取り付けます。
