ラックからのエンクロージャーの取り外し

ラックからエンクロージャーを取り外すには、以下の情報を参照してください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• エンクロージャーを長距離移動したり大きく移動したりするときは、リフト・ツールとリフト・ハンドルを使用してください。工具なしでエンクロージャーを手動で持ち上げてよいのは、短距離移動の場合のみです。手動で持ち上げる際は、損傷を防ぐためにエンクロージャーの前面および背面の上端をつかまないよう注意してください。



  図 1. 手動での持ち上げ禁止部分 (短距離のみ)



• 必要に応じてソリューションをシャットダウンするには、以下の手順に従います。

  1. 取り外すエンクロージャーについて、次の情報を記録します。

     1. SMM3 Web インターフェースにログインし、「システム」 > 「インベントリー」 > 「エンクロージャー」 に移動して、エンクロージャーのシリアル番号、名前、UUID を記録します。

     2. SMM3 Web インターフェースにログインし、「システム」 > 「インベントリー」 > 「変換コネクター」 に移動して、UUID を記録します。

     3. SMM3 Web インターフェースにログインし、「電源」 > 「電源構成」 に移動して、最小 PCS 数を記録します。

  2. エンクロージャーが作動していない:
     1. エンクロージャー・ラベルの 1 つから、エンクロージャー・シリアル番号とマシン・タイプ・モデルを入手します。
     2. 作業を進める前に、エンクロージャー・シリアル番号、マシン・タイプ・モデル、および UUID を記録します。

• エンクロージャーからすべての外部ケーブルを切り離します。

• QSFP ケーブルがソリューションに接続されている場合、余分な力をかけてケーブルを取り外します。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからすべてのトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. 空のフィラーを取り外します。空のフィラーの取り外しを参照してください。
   3. SMM3を取り外します。SMM3 の取り外しを参照してください。
   4. 電源コードを切り離して、すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) の取り外しを参照してください。
   5. すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) ケージの取り外しを参照してください。
   6. 上部および下部多岐管を取り外します。多岐管の取り外しを参照してください。
   7. エンクロージャー・ミッドプレート・アセンブリーを取り外します。ミッドプレート・アセンブリーの取り外しを参照してください。

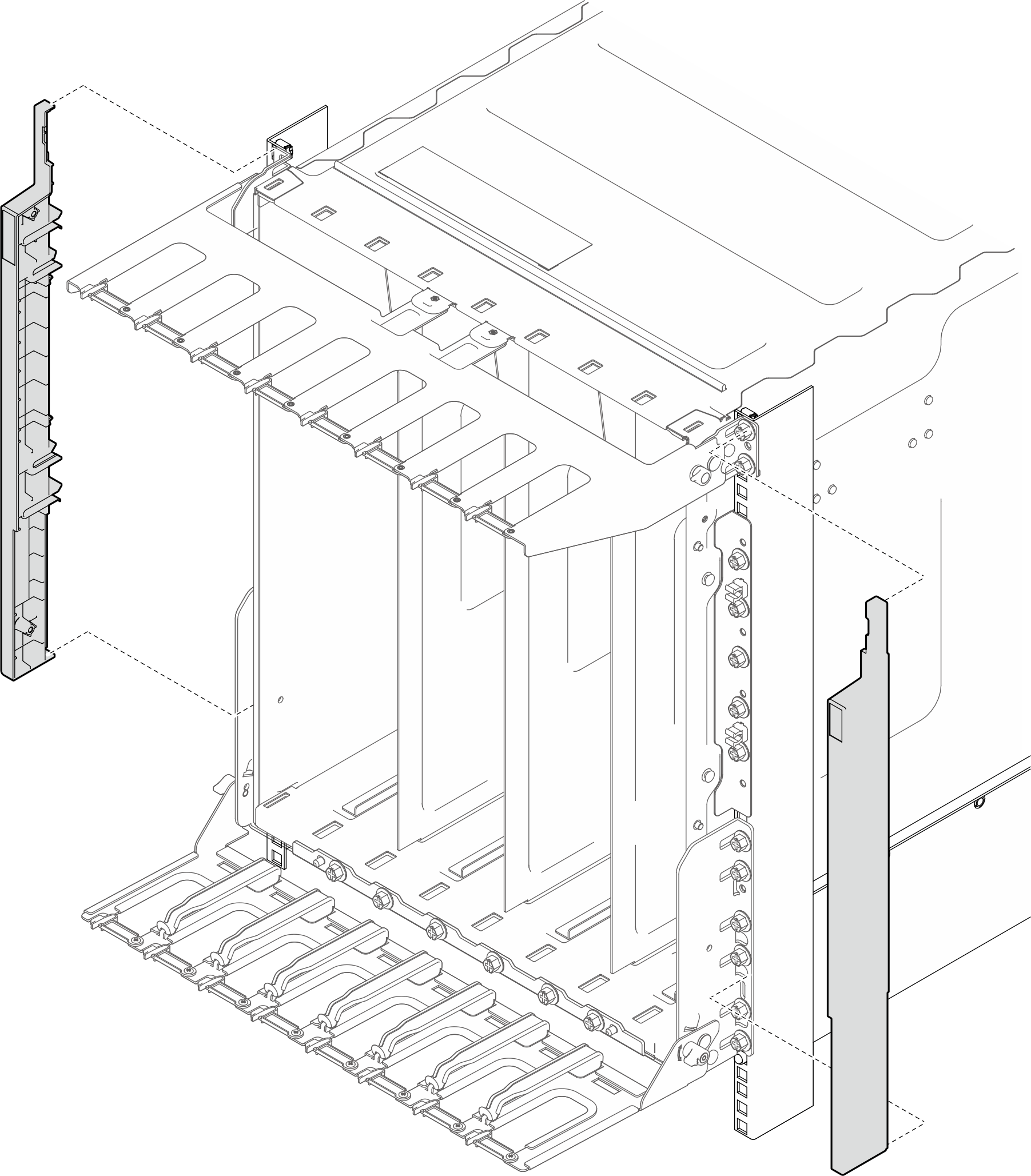

2. EIA カバーをラックから取り外します。
   1. 各ラック・ポストから 2 本のねじを外し、EIA カバーを取り外します。
      図 2. EIA カバーからのねじの取り外し


   2. ラック・ポストから EIA ブラケットを取り外します。
      図 3. EIA カバーの取り外し


3. 下部前面サポート・ブラケットの取り外し。

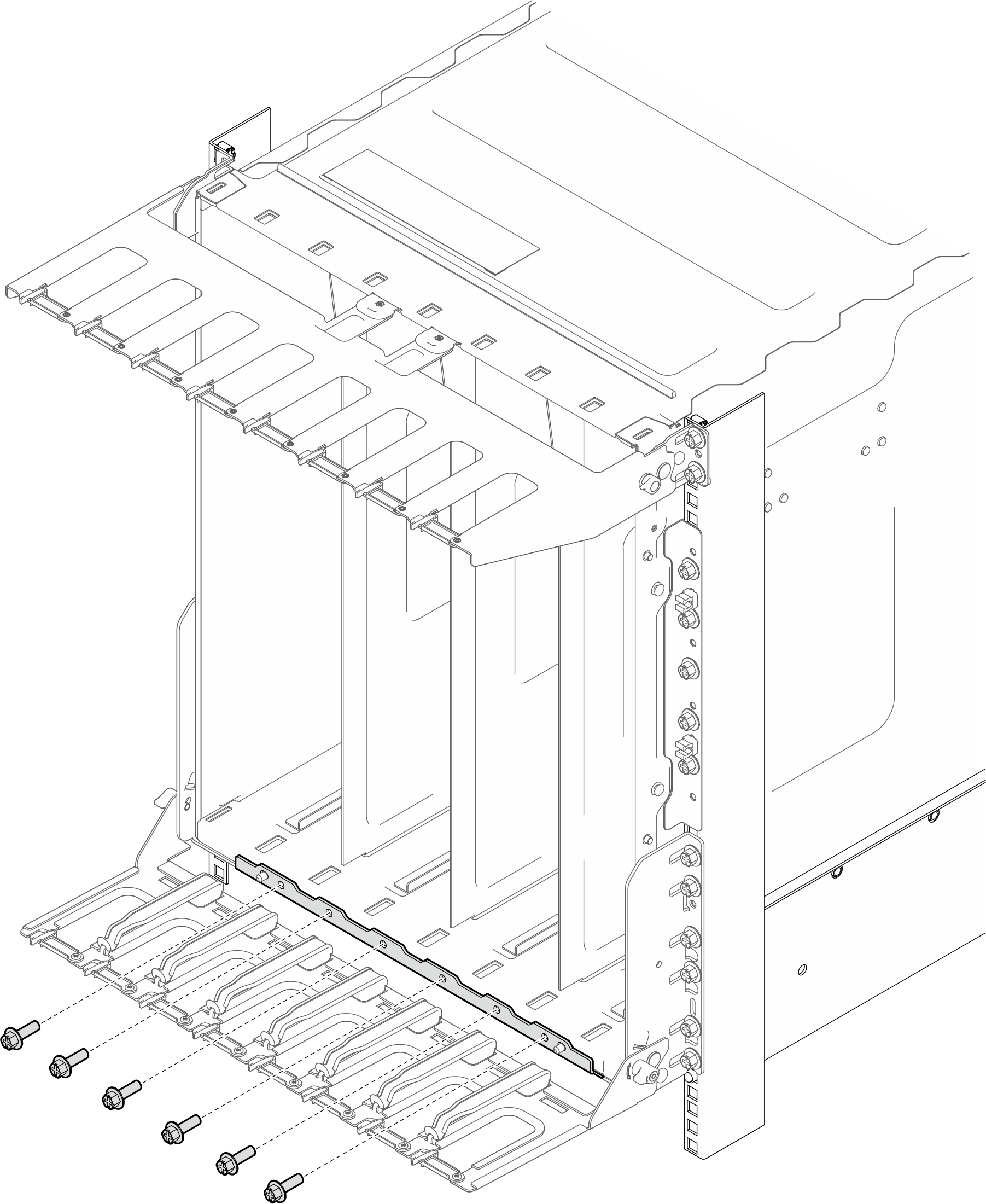

   1. 6 本のねじを外し、エンクロージャー前端から下部サポート・ブラケットを取り外します。
      図 4. 下部サポート・ブラケットの取り外し

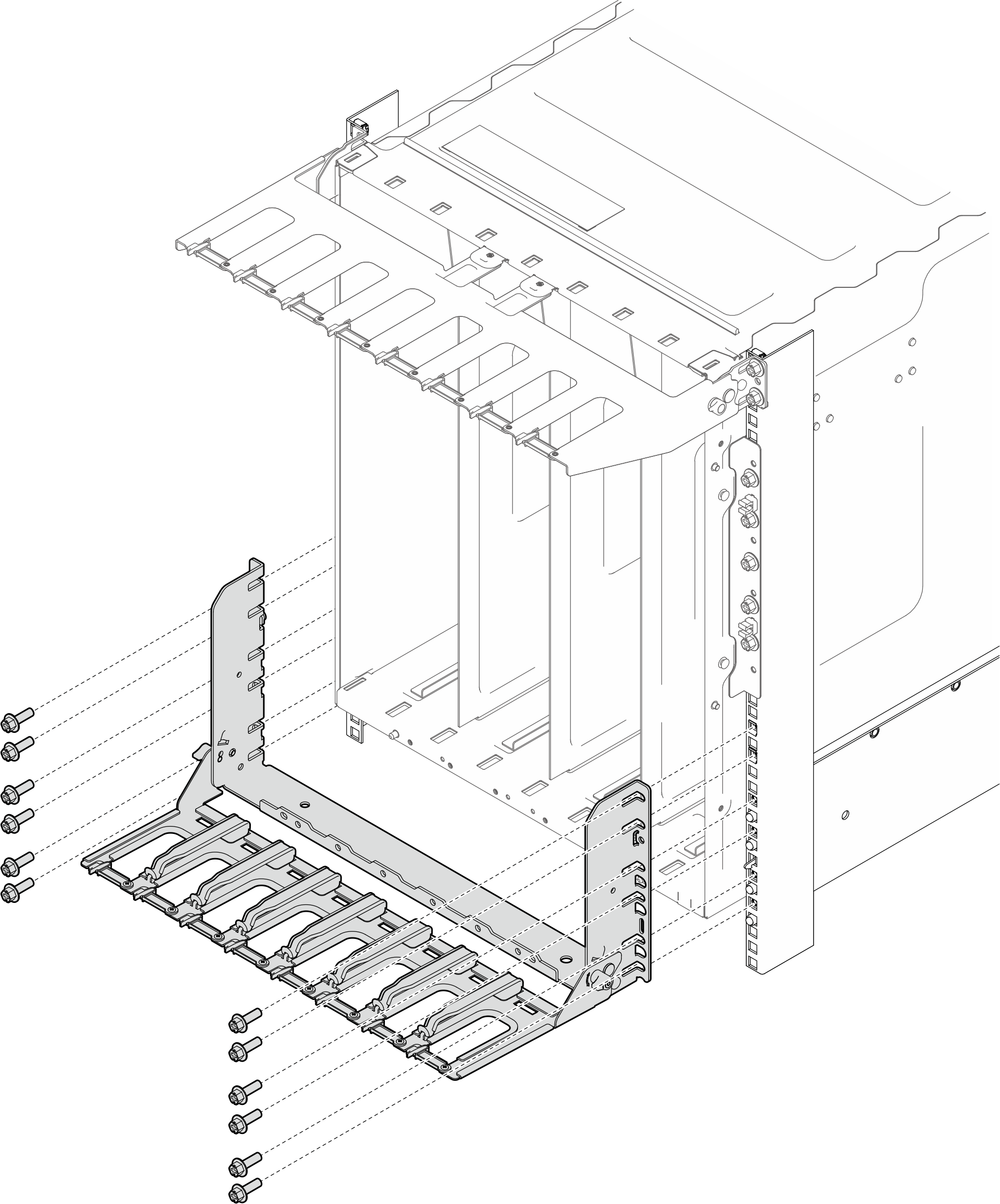

   2. 各ラック・ポストから 6 本のねじを外し、下部前面サポート・ブラケットをエンクロージャーから取り外します。
      図 5. 下部前面サポート・ブラケットの取り外し


4. 上部前面サポート・ブラケットを取り外します。

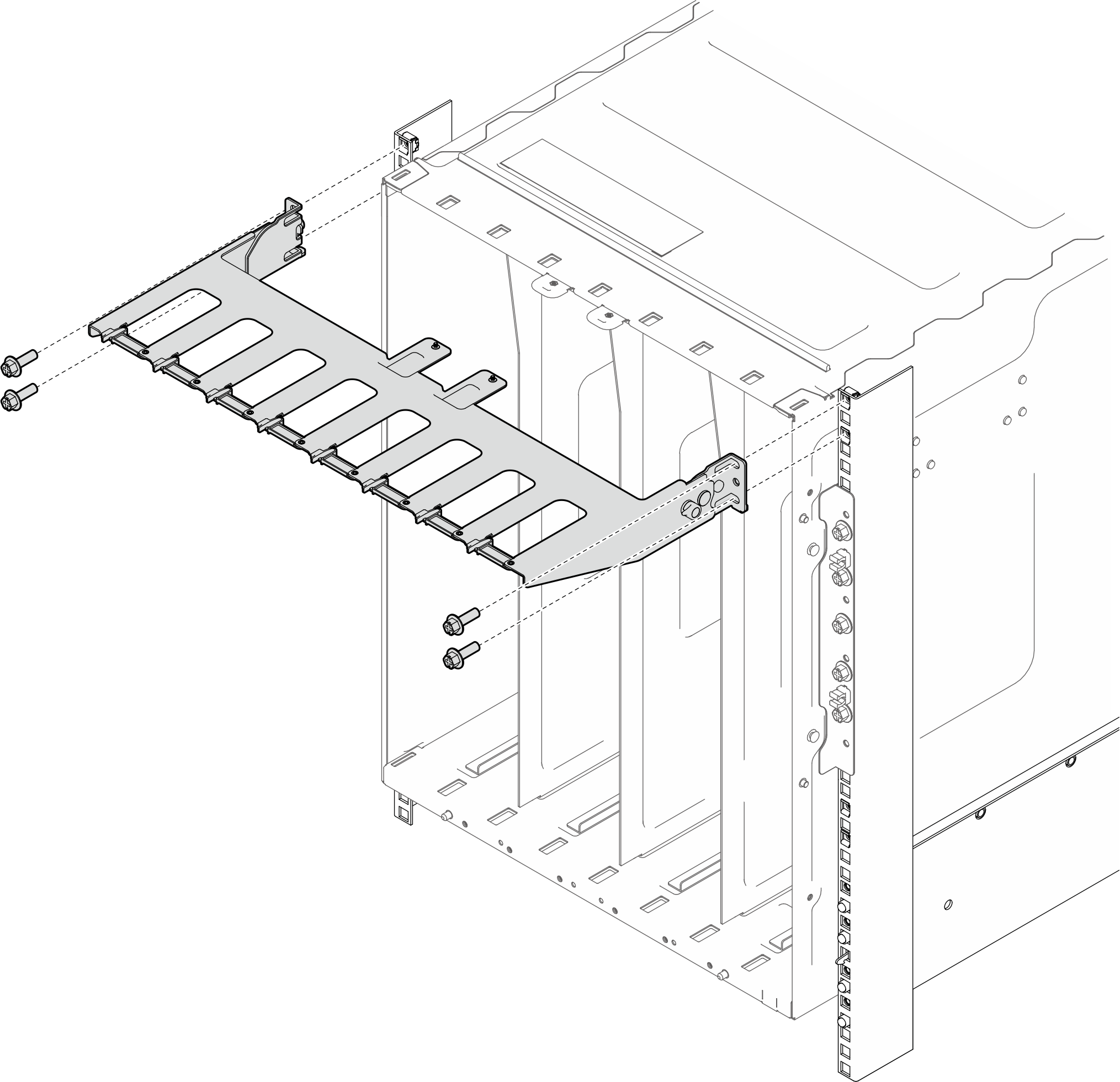

   1. 4 本のねじを外し、エンクロージャーから上部前面サポート・ブラケットを取り外します。
      図 6. 上部前面サポート・ブラケットの取り外し

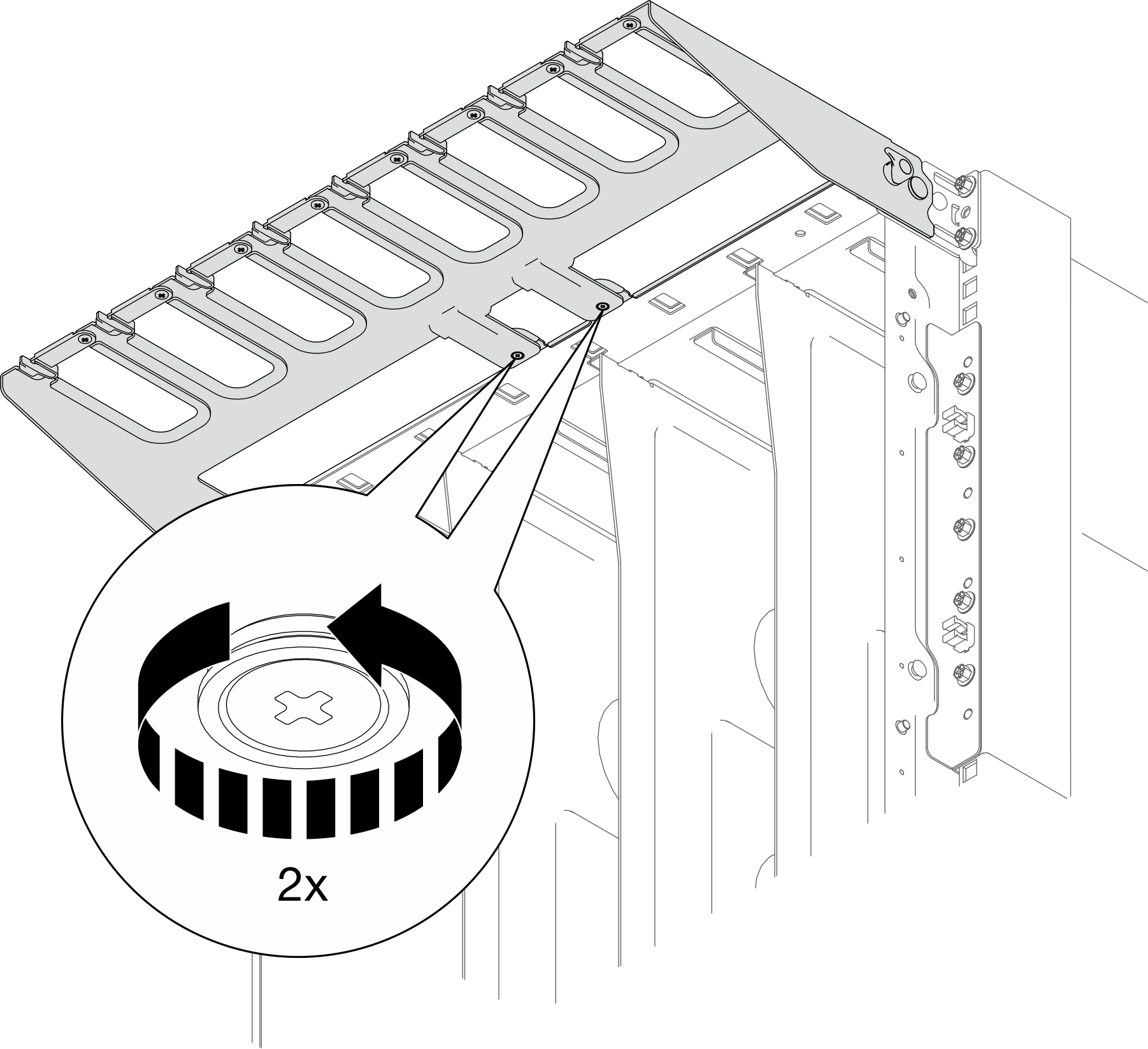

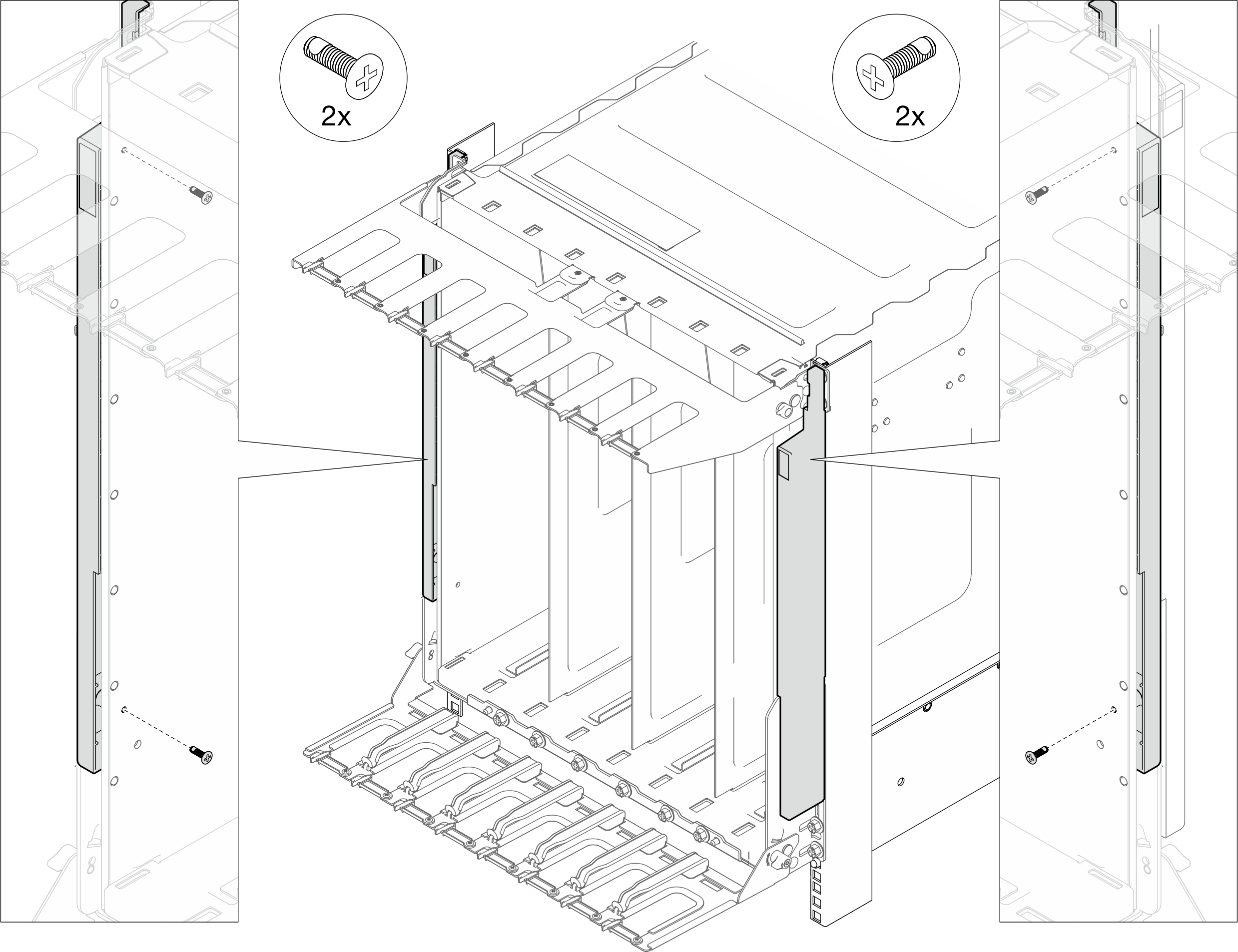

   2. 上部前面サポート・ブラケットの下から 2 本のねじを取り外します。
      図 7. 上部前面サポート・ブラケットの下から 2 本のねじを取り外します。

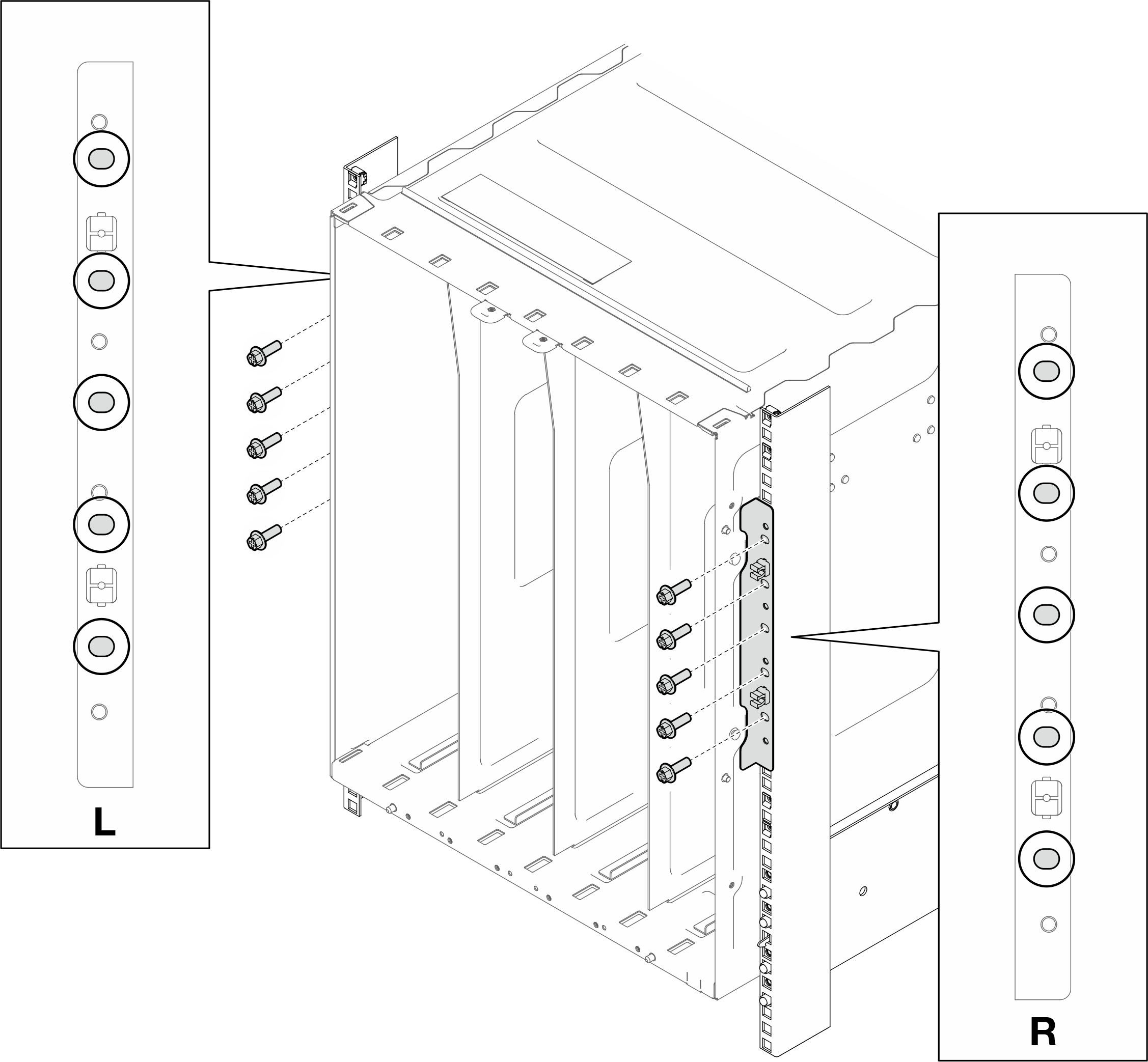

5. エンクロージャーから EIA ブラケットを取り外します。各ラック・ポストの 5 本のねじを外し、ラックから EIA ブラケットを取り外します。
   図 8. エンクロージャー前面からの EIA ブラケットの取り外し

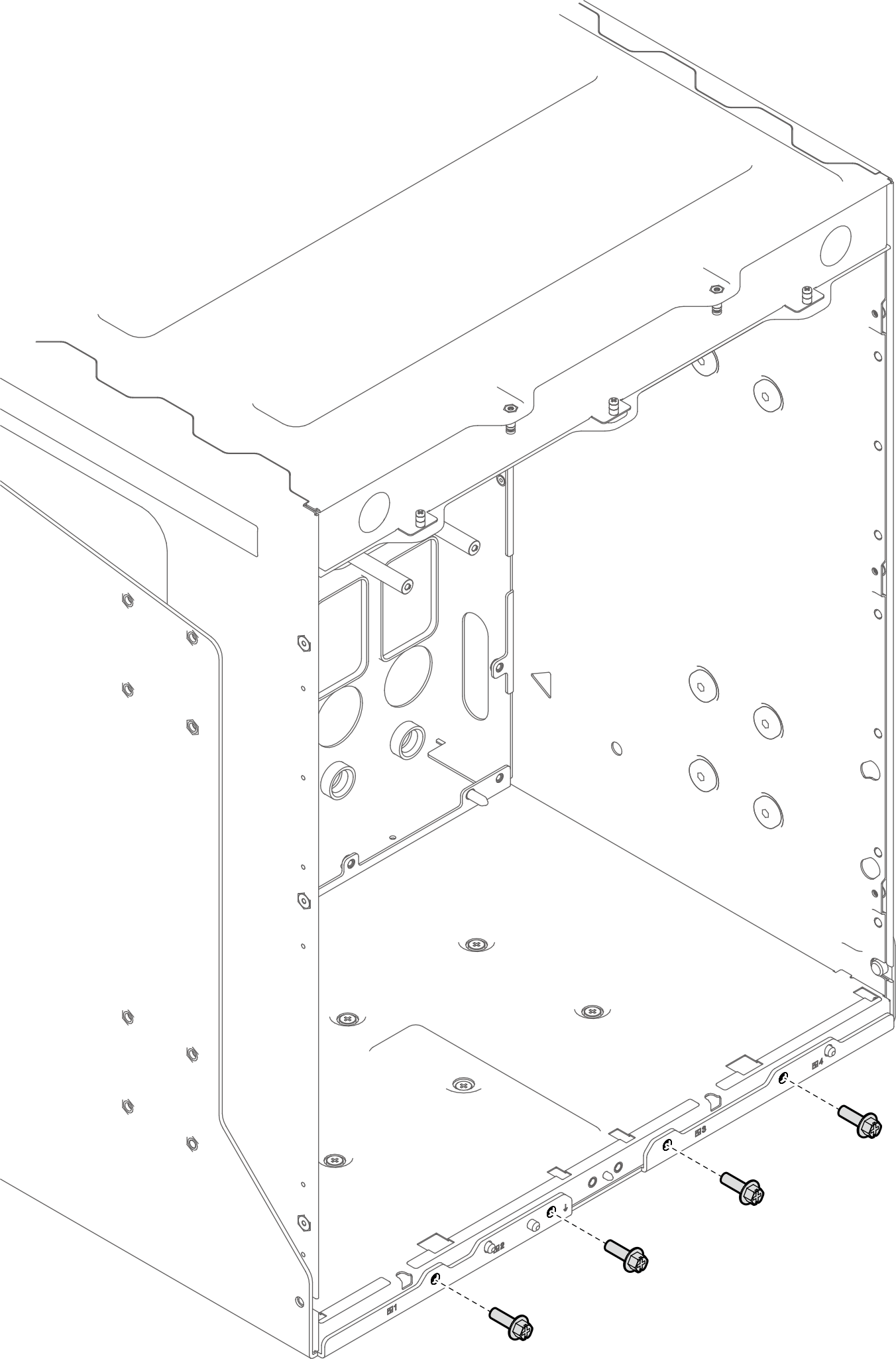

6. 4 本のねじを外し、エンクロージャーの後端から背面サポート・ブラケットを取り外します。
   図 9. エンクロージャーの後端からの背面サポート・ブラケットの取り外し

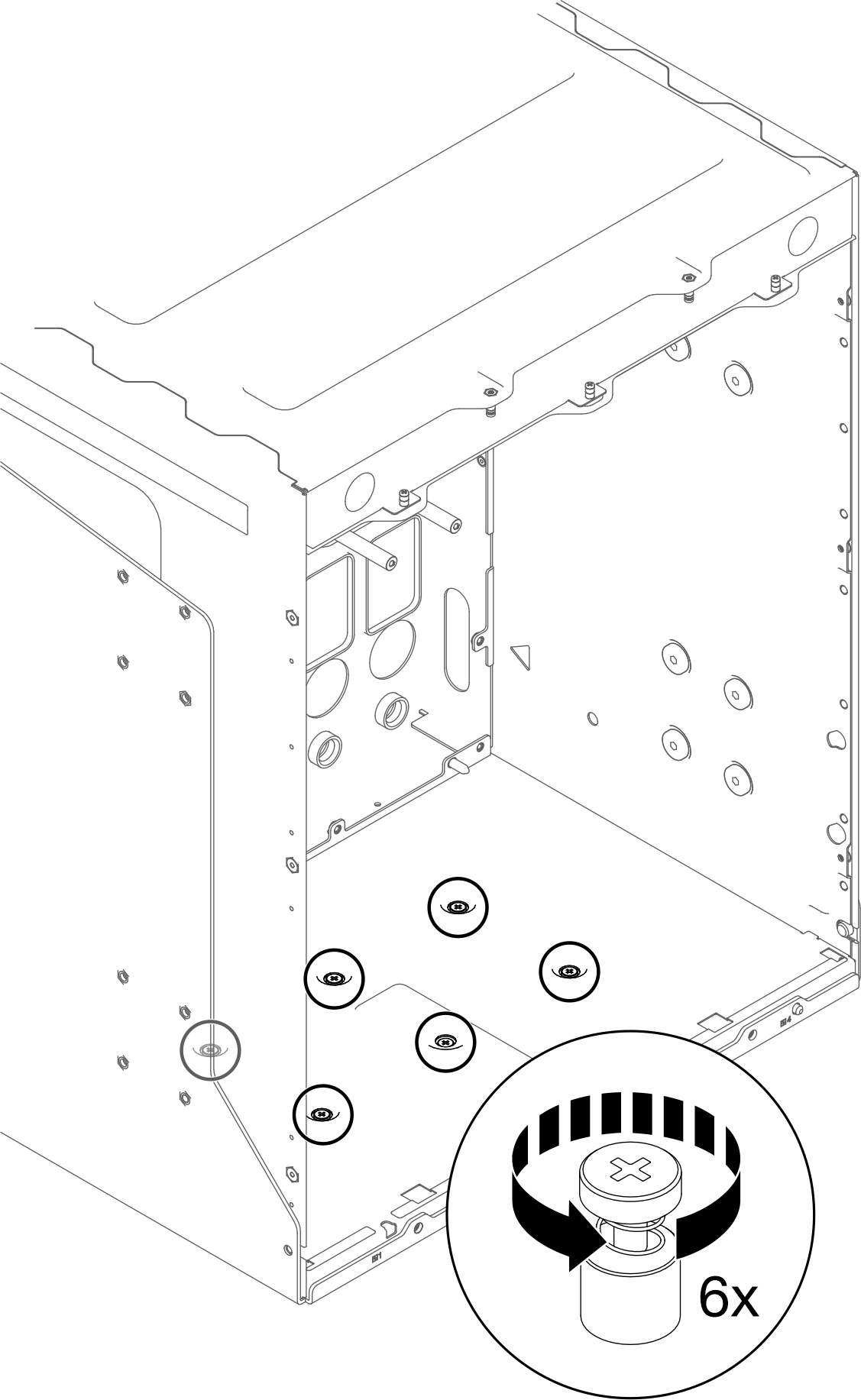

7. エンクロージャー背面の内側から 6 本のねじを緩め、背面サポート・ブラケットをエンクロージャーの下部から取り外します。
   図 10. 背面サポート・ブラケットをエンクロージャーの下部から取り外す。

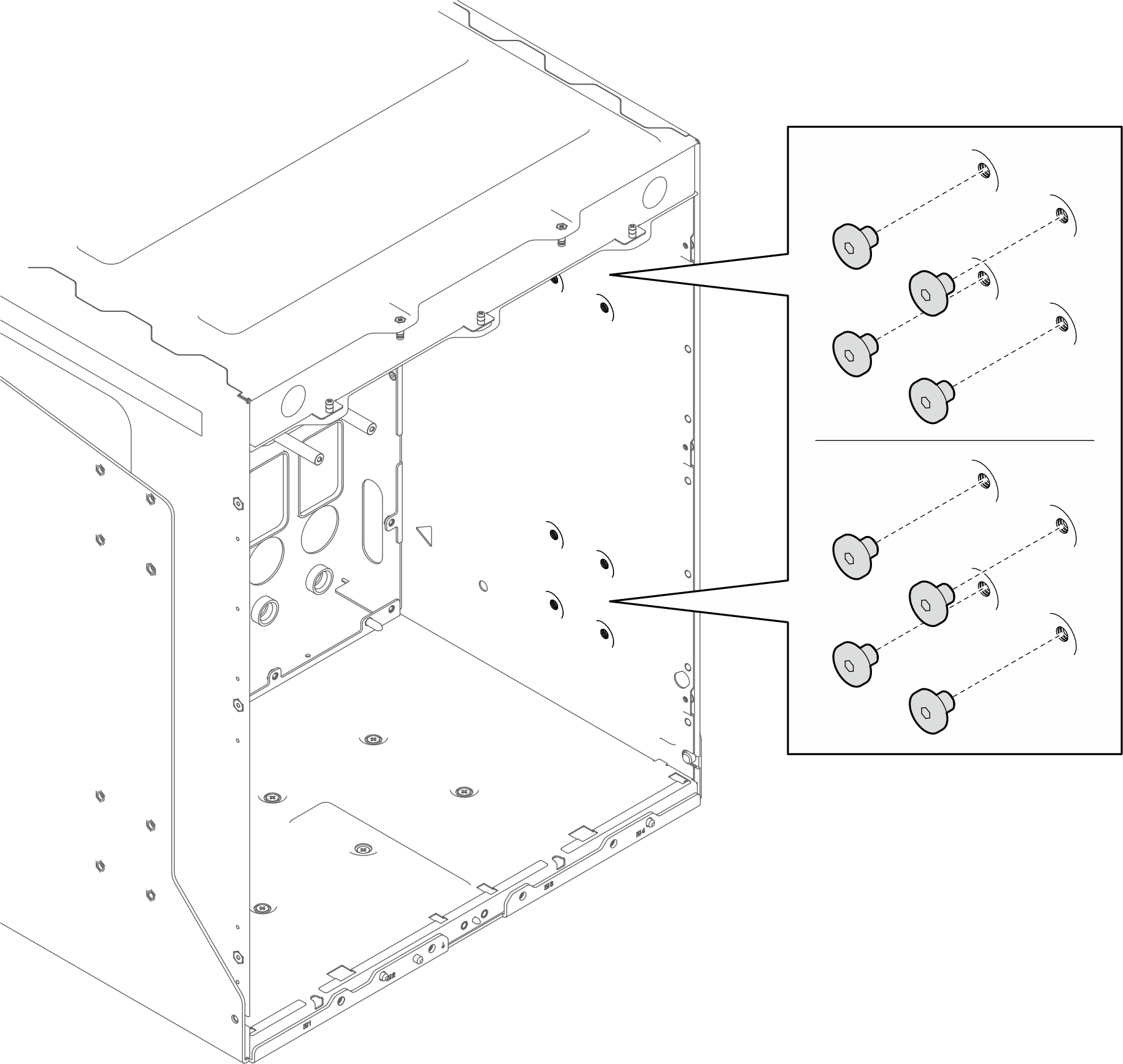

8. 内側左側から 8 本のねじを外し、背面サポート・ブラケットをエンクロージャーに固定します。
   図 11. エンクロージャーの内側左側からのねじの取り外し

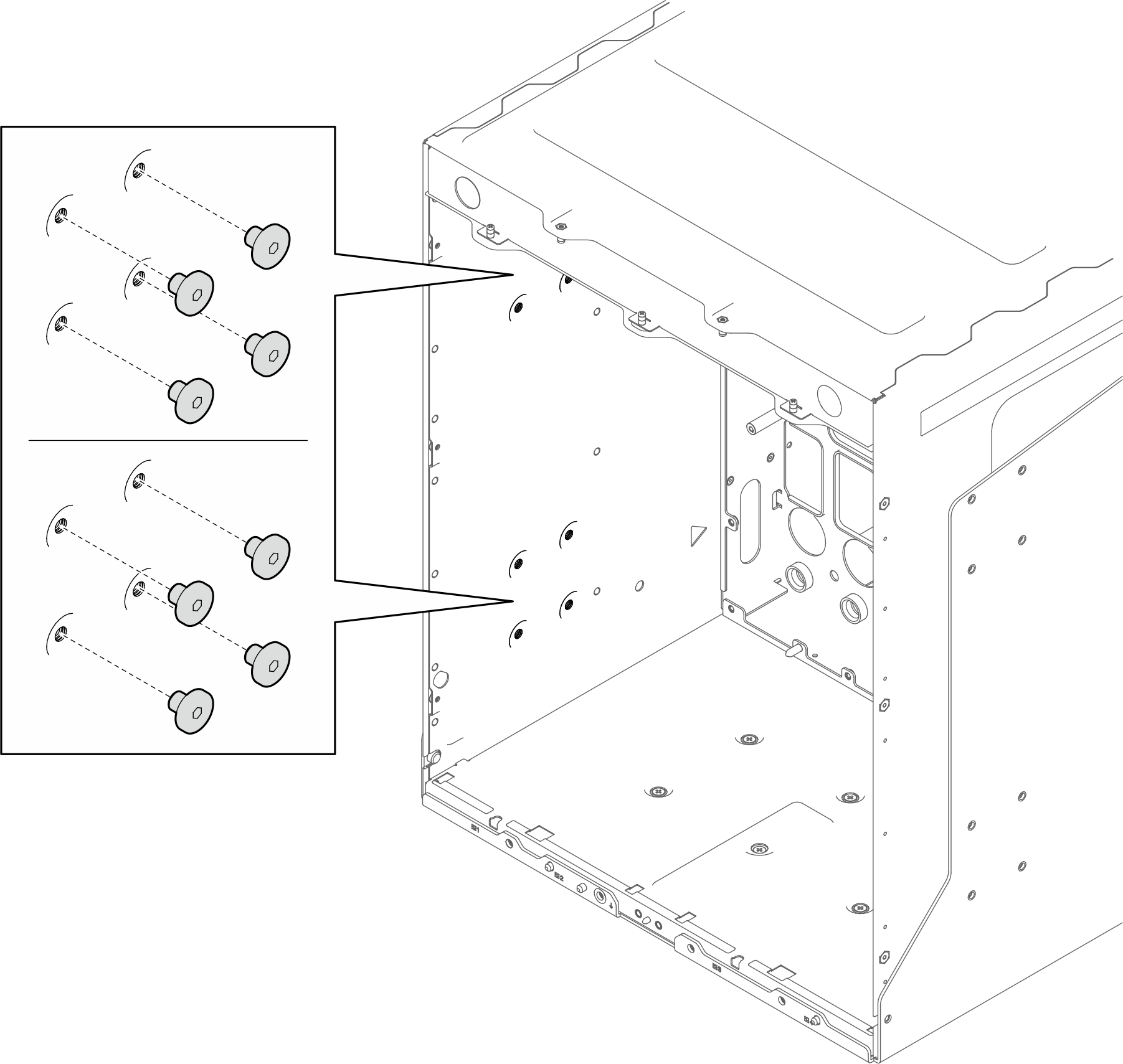

9. 内側右側から 8 本のねじを外し、背面サポート・ブラケットからエンクロージャーを取り外します。
   図 12. エンクロージャーの内側右側からのねじの取り外し


10. ラックの前面から、両側に前面リフト・ハンドルを取り付け可能な位置までエンクロージャーをスライドさせて引き出します。ハンドルのスロットをエンクロージャーのポストと位置合わせし、所定の位置にロックされるまでハンドルを上にスライドさせます。

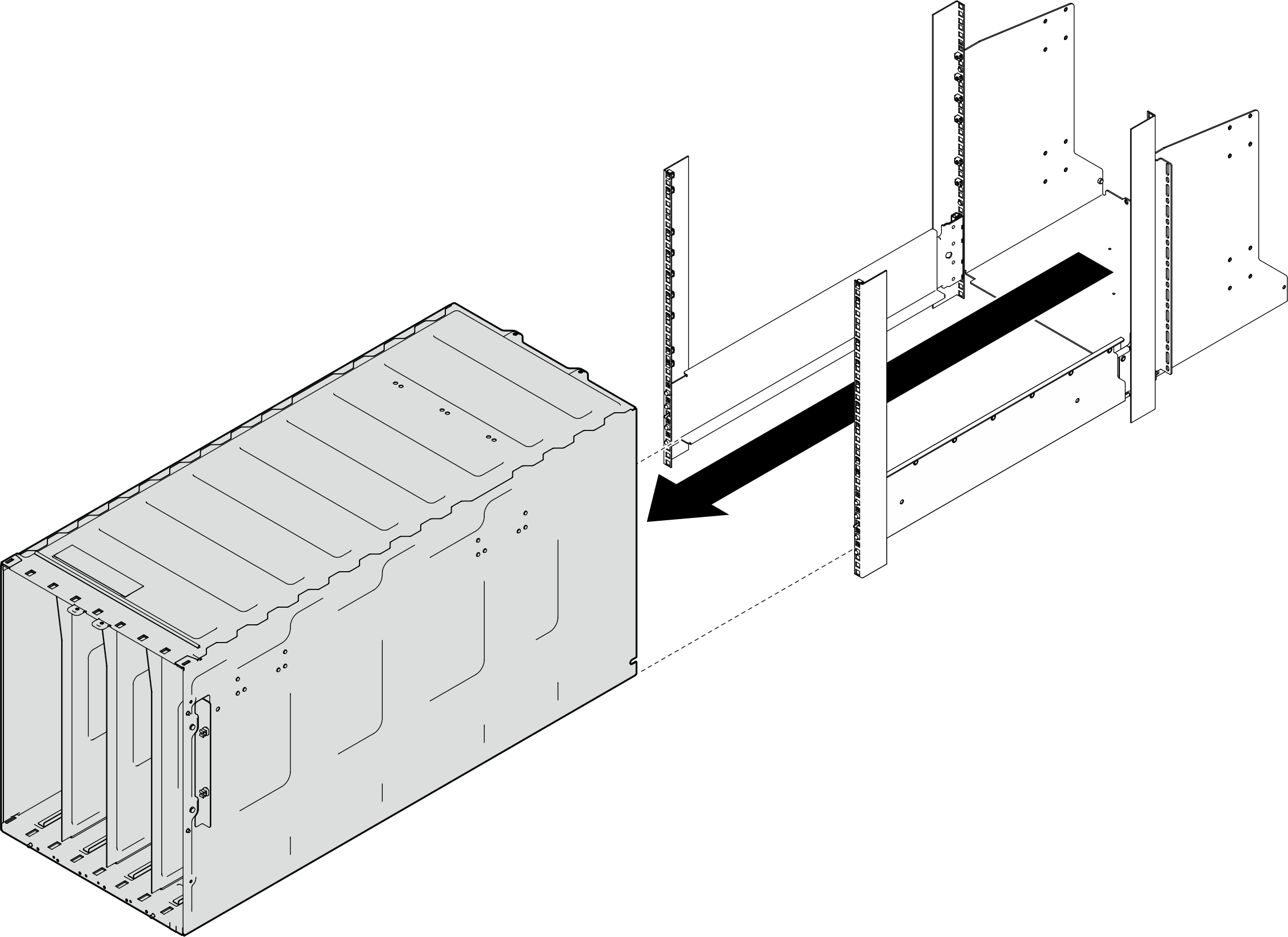

    図 13. ラックからのエンクロージャーの取り外し



    図 14. エンクロージャーへの前面リフト・ハンドルの取り付け


11. 両側の前面ハンドルを持ち、後部ハンドルを取り付けるのに十分なスペースが空くまでエンクロージャーをスライドさせて取り出します。
    図 15. エンクロージャーへの背面リフト・ハンドルの取り付け


12. 両側にある前面ハンドルと後部ハンドルを慎重に持ち、エンクロージャーをラックからスライドさせて引き出した後、エンクロージャーを安定した作業面にゆっくりと置きます。
    図 16. ラックからエンクロージャーを取り外す際にハンドルを持つ


13. エンクロージャーからリフト・ハンドルを取り外します。
    1. リフト・ハンドルの両側にあるラッチを押します。
    2. リフト・ハンドルを下方向にスライドさせ、リフト・ハンドルをミッドプレートから取り外します。
    図 17. エンクロージャーからのリフト・ハンドルの取り外し


14. 背面サポート・ブラケットを取り外します。

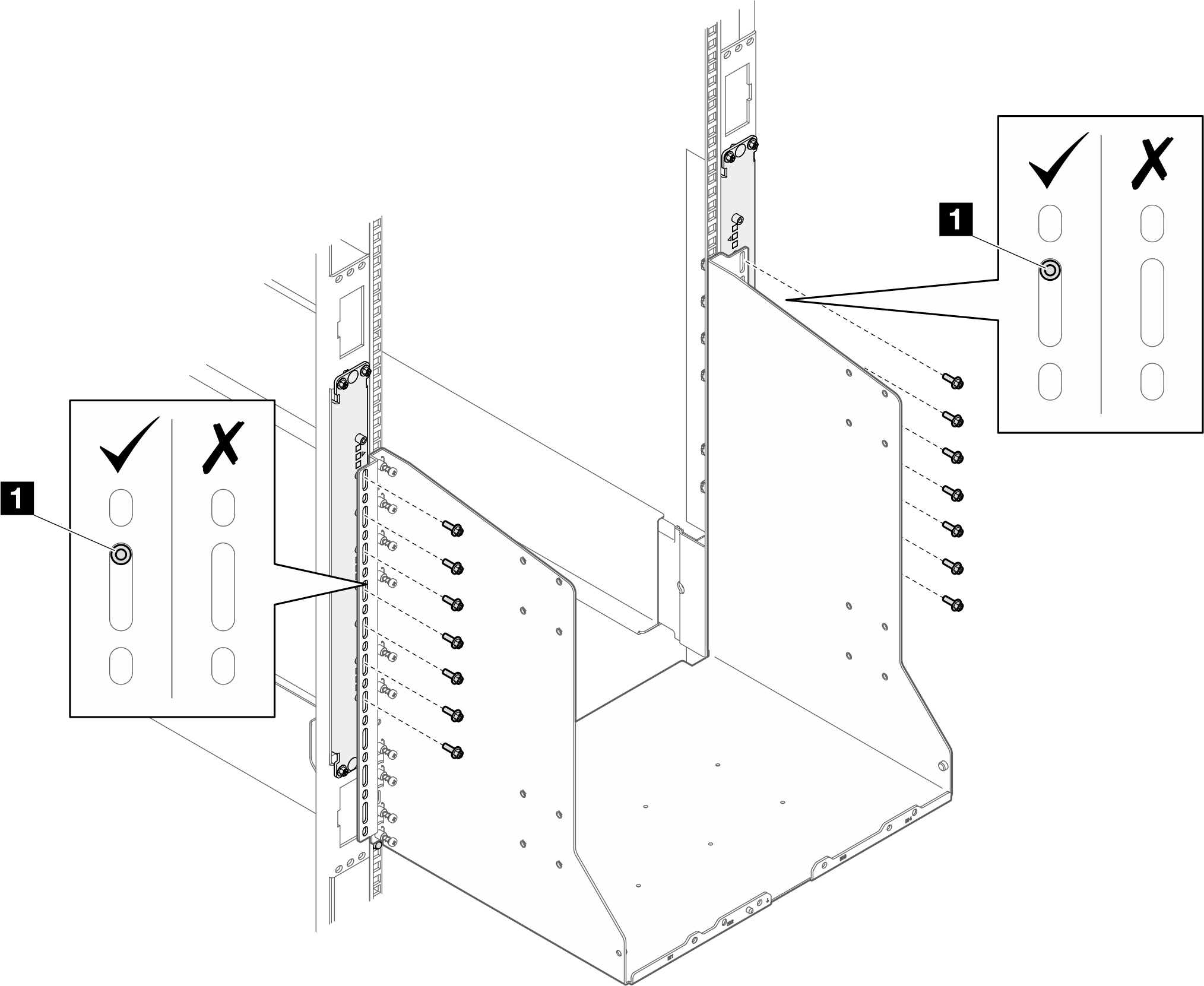

    1. すべてのねじを外し、背面サポート・ブラケットを拡張キットから取り外します。
       図 18. 拡張キットからの背面サポート・ブラケットの取り外し

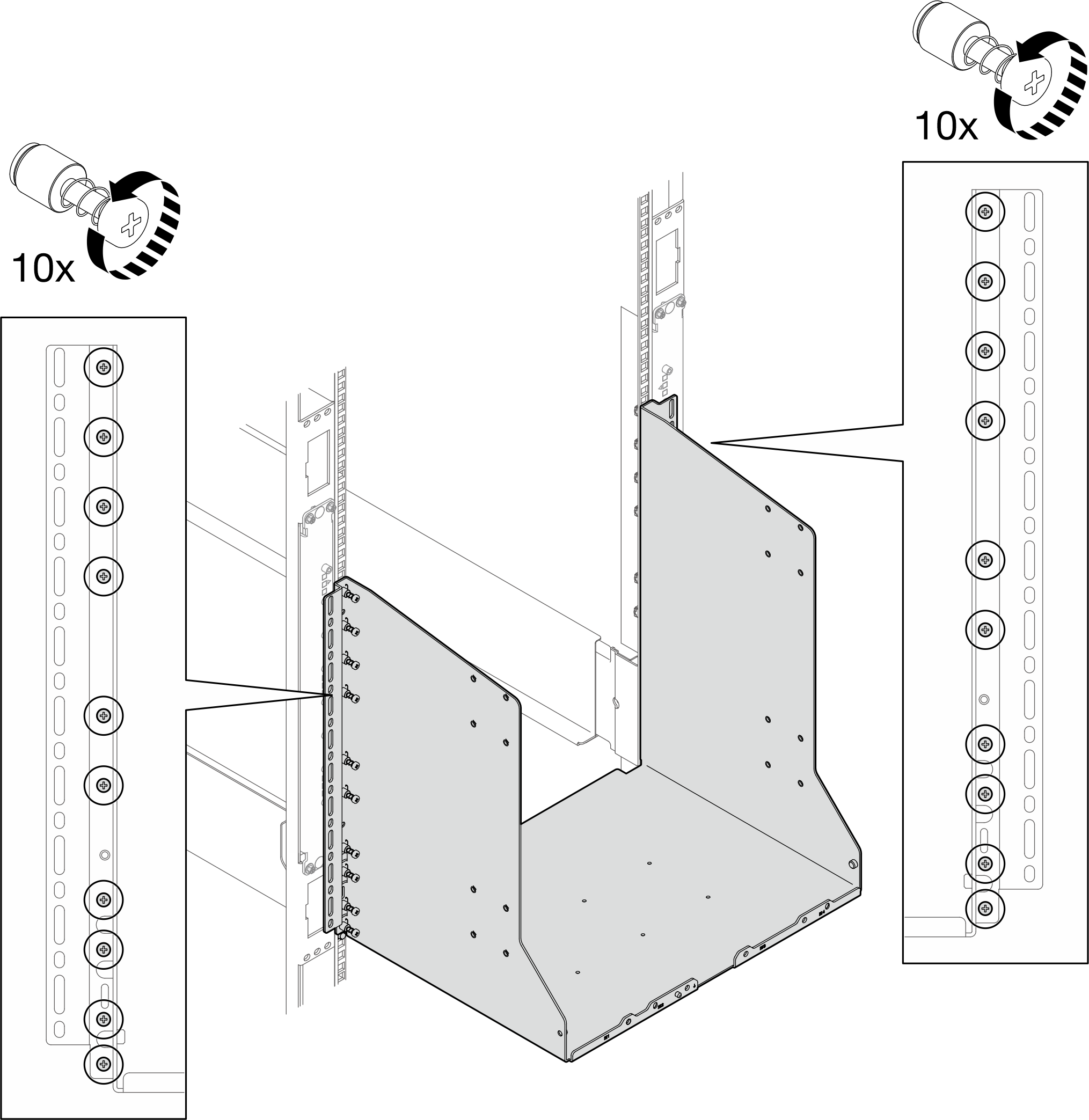

    2. 各ラック・ポストの 10 本のねじを緩め、背面サポート・ブラケットをラックから取り外します。
       図 19. 背面サポート・ブラケットを取り外すためのねじの取り外し

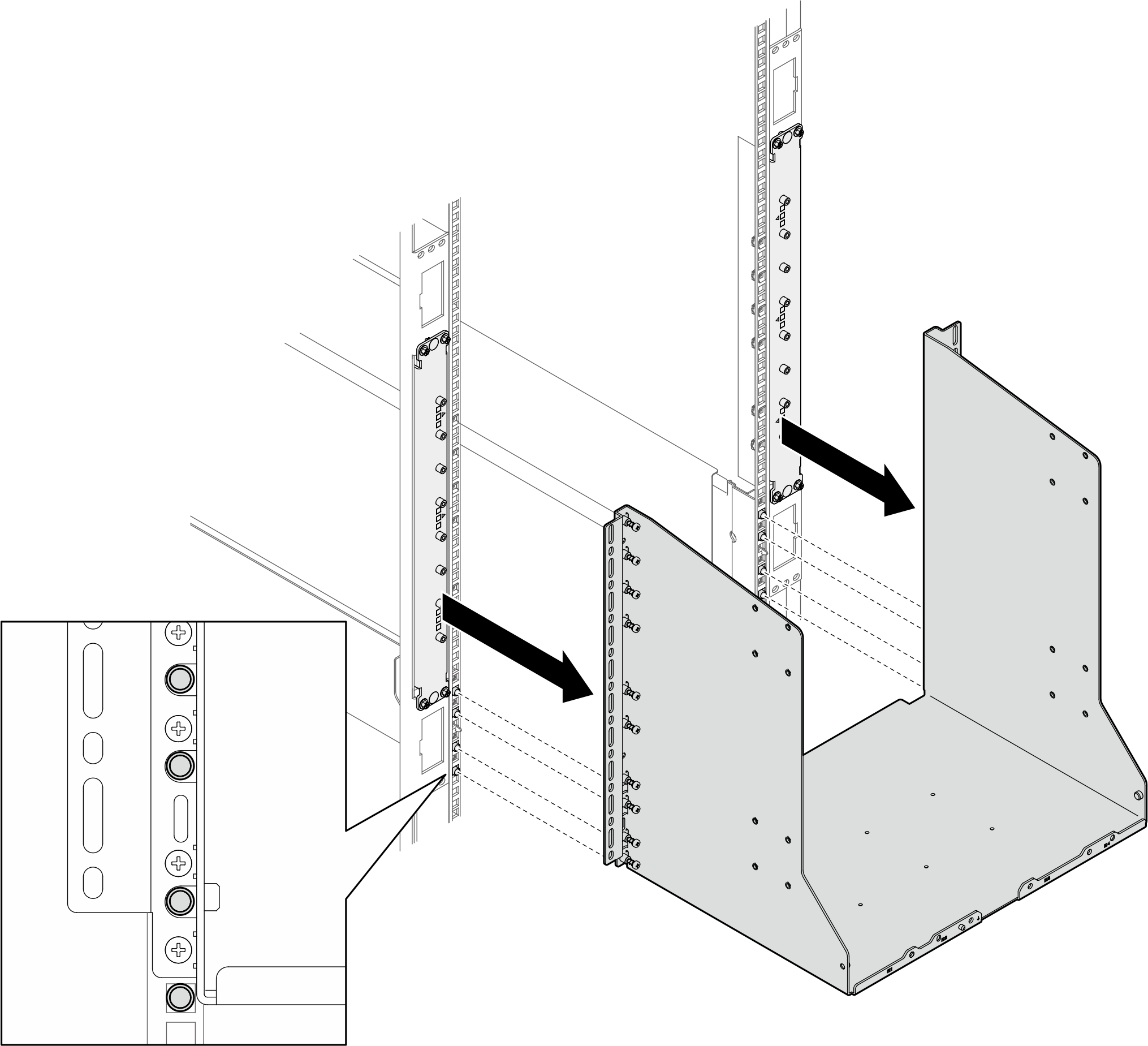

    3. ラックから背面サポート・ブラケットを取り外します。
       図 20. 背面サポート・ブラケットの取り外し

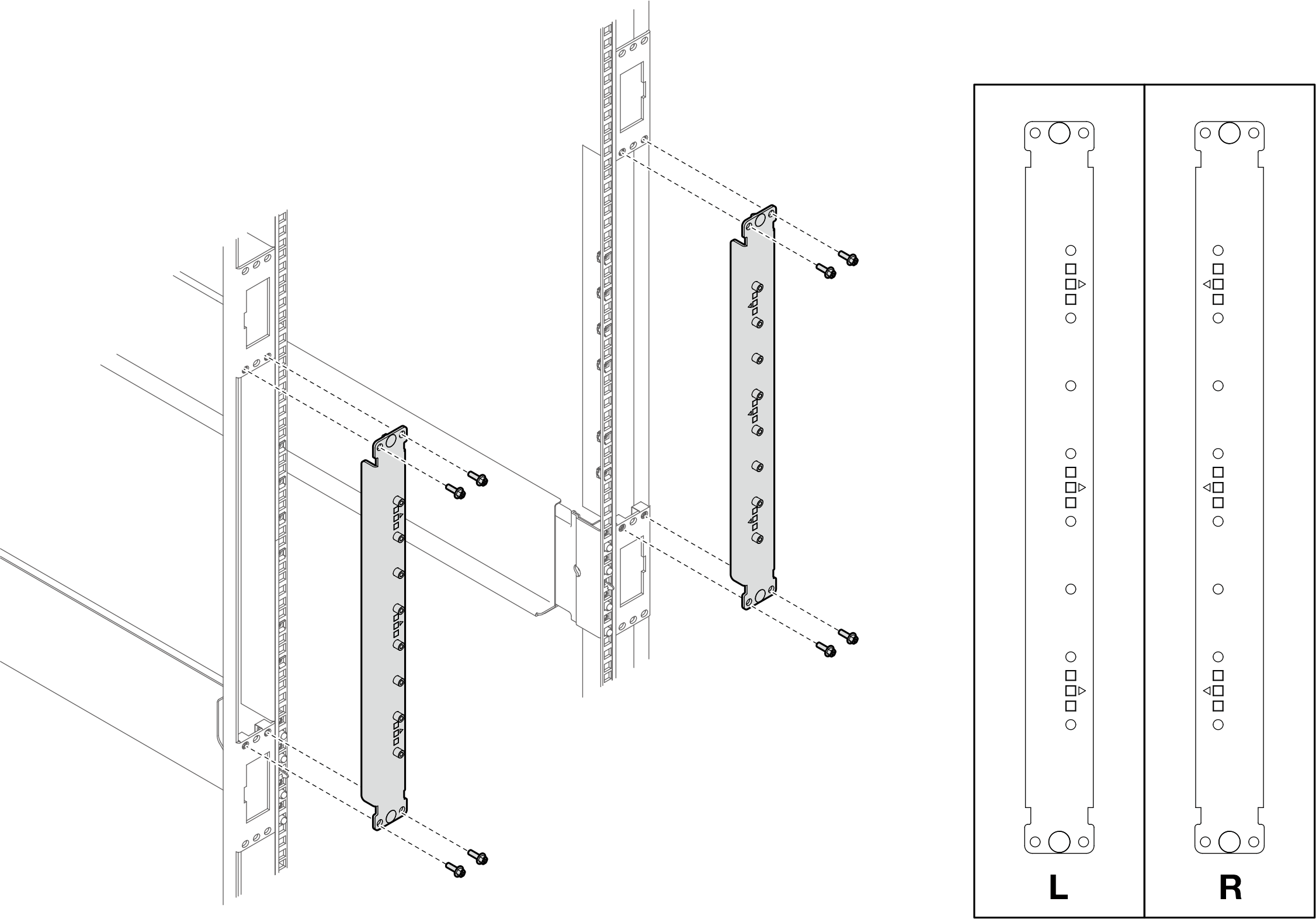

15. (オプション) 各ラック・ポストの 4 本のねじを外し、拡張キットをラック・ポストから取り外します。ラックから拡張キットを取り外します。
    図 21. 拡張キットの取り外し
