バス・バーの取り付け

(トレーニングを受けたサービス技術員のみ) バス・バー・カバーを取り付けるには、以下の情報を参照してください。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
重要
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。
動画で見る
  • この手順を説明した動画については、YouTube をご覧ください。

手順

  1. バス・バーを中央プレートの 2 つのガイド・ピンとねじ穴に合わせます。次に、バス・バーをミッド・プレート・アセンブリーに取り付けます。
    図 1. バス・バーの取り付け

  2. 3 本の M4 T20 ねじを取り付け、バス・バーをミッドプレート・アセンブリーに固定します。

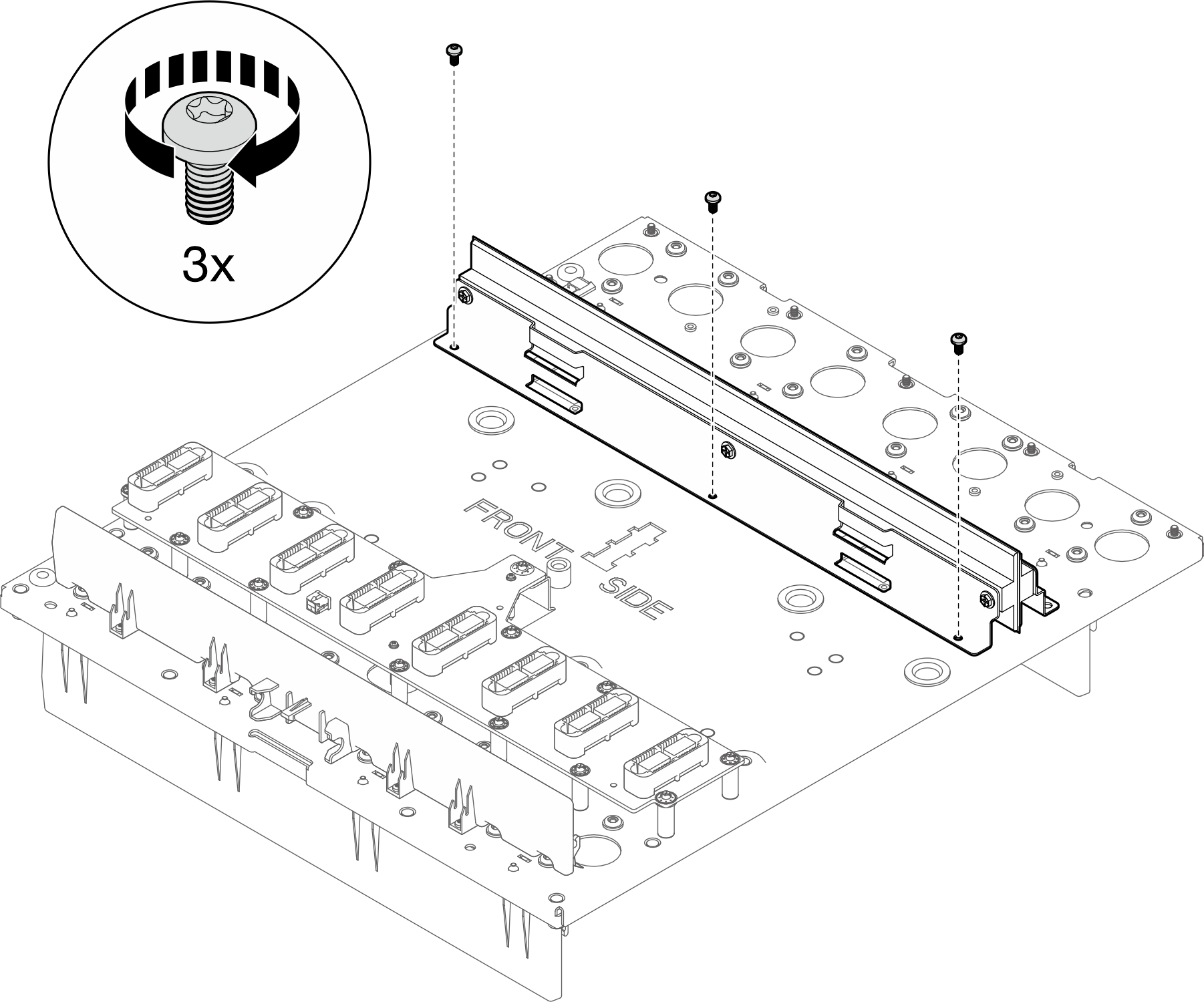

    図 2. バス・バーへのねじの取り付け

完了したら

  1. バス・バー・カバーを取り付けます。バス・バー・カバーの取り付けを参照してください。

  2. 漏水センサーを取り付けます。漏水センサーの取り付けを参照してください。

  3. エンクロージャー・ミッドプレート・アセンブリーを取り付けます。ミッドプレート・アセンブリーの取り付けを参照してください。

  4. 上部および下部多岐管を取り付けます。多岐管の取り付けを参照してください。

  5. すべての電力変換ステーション (PCS) ケージを取り付けます。電力変換ステーション (PCS) ケージの取り付けを参照してください。

  6. すべての電力変換ステーション (PCS) を取り付けます。電力変換ステーション (PCS) の取り付けを参照してください。

  7. SMM3 を取り付けます。SMM3 の取り付けを参照してください。

  8. 空のフィラーを取り付けます。空のフィラーの取り付けを参照してください。

  9. エンクロージャー前面にすべてのトレイを取り付けます。エンクロージャーへのトレイの取り付けを参照してください。

  10. 必要な他のサーバー・コンポーネントをすべて取り付けます。
  11. 必要なケーブルをすべて接続します。
  12. エンクロージャーに電源を接続します。
  13. シャットダウンしたノードをすべて再起動します。ソリューションの電源をオンにするを参照してください。
  14. SMM3 の電源が自動的にオンになります。
