バス・バーの取り外し

バス・バーを取り外すには、以下の情報を参照してください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

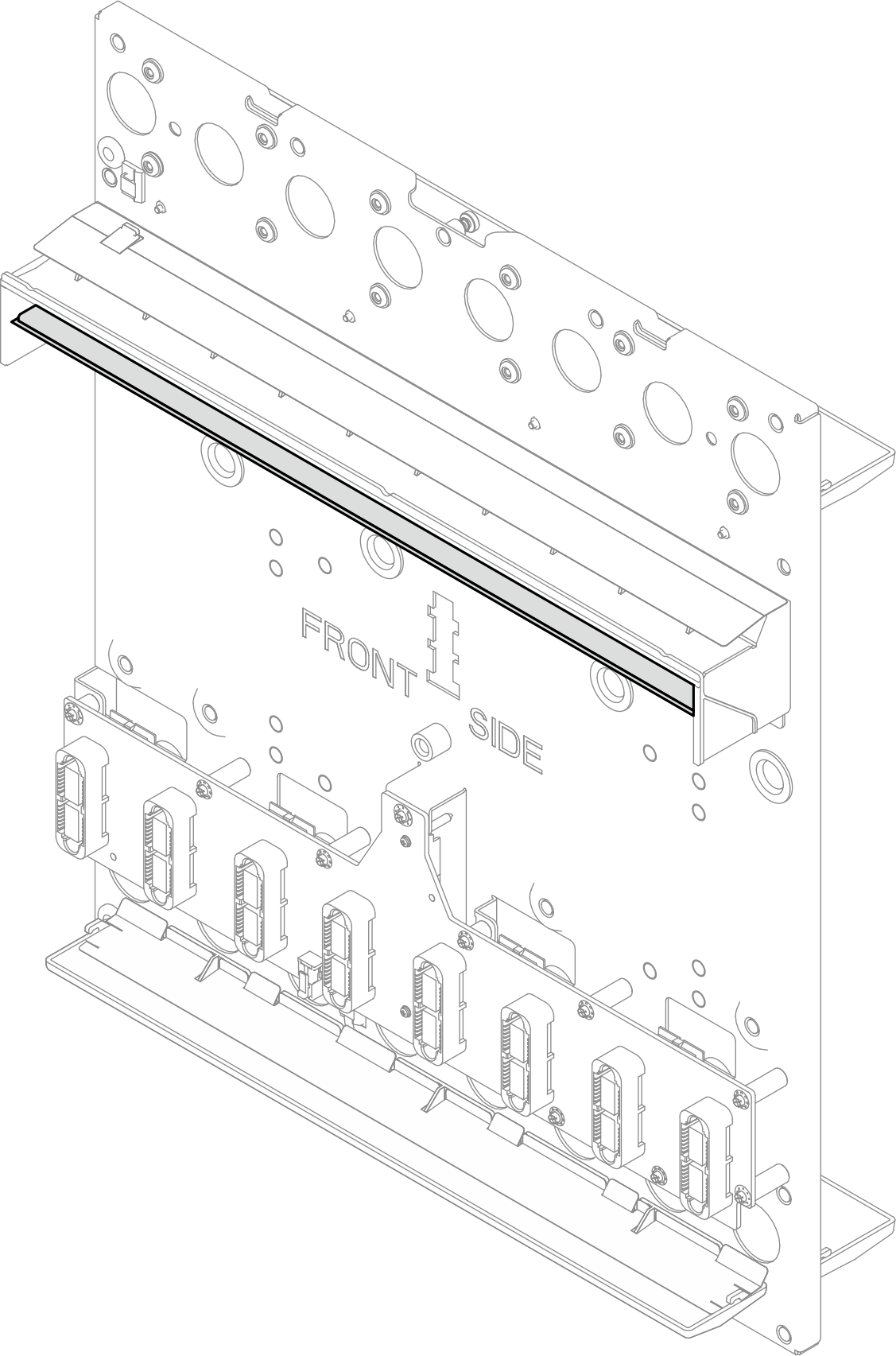

• バス・バーは、ミッド・プレート・アセンブリーの前面の上部に取り付けられています。

  図 1. ミッドプレート・アセンブリー上のバス・バーの位置



動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. このタスクの準備をします。
   1. エンクロージャーからすべてのトレイを取り外します。エンクロージャーからのトレイの取り外しを参照してください。
   2. 電源コードを切り離して、すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) の取り外しを参照してください。
   3. 空のフィラーを取り外します。空のフィラーの取り外しを参照してください。
   4. SMM3を取り外します。SMM3 の取り外しを参照してください。
   5. すべての電力変換ステーション (PCS) を取り外します。電力変換ステーション (PCS) ケージの取り外しを参照してください。
   6. 上部および下部多岐管を取り外します。多岐管の取り外しを参照してください。
   7. エンクロージャー・ミッドプレート・アセンブリーを取り外します。ミッドプレート・アセンブリーの取り外しを参照してください。
   8. 漏水センサーを取り外します。漏水センサーの取り外しを参照してください。
   9. バス・バー・カバーを取り外します。バス・バー・カバーの取り外しを参照してください。

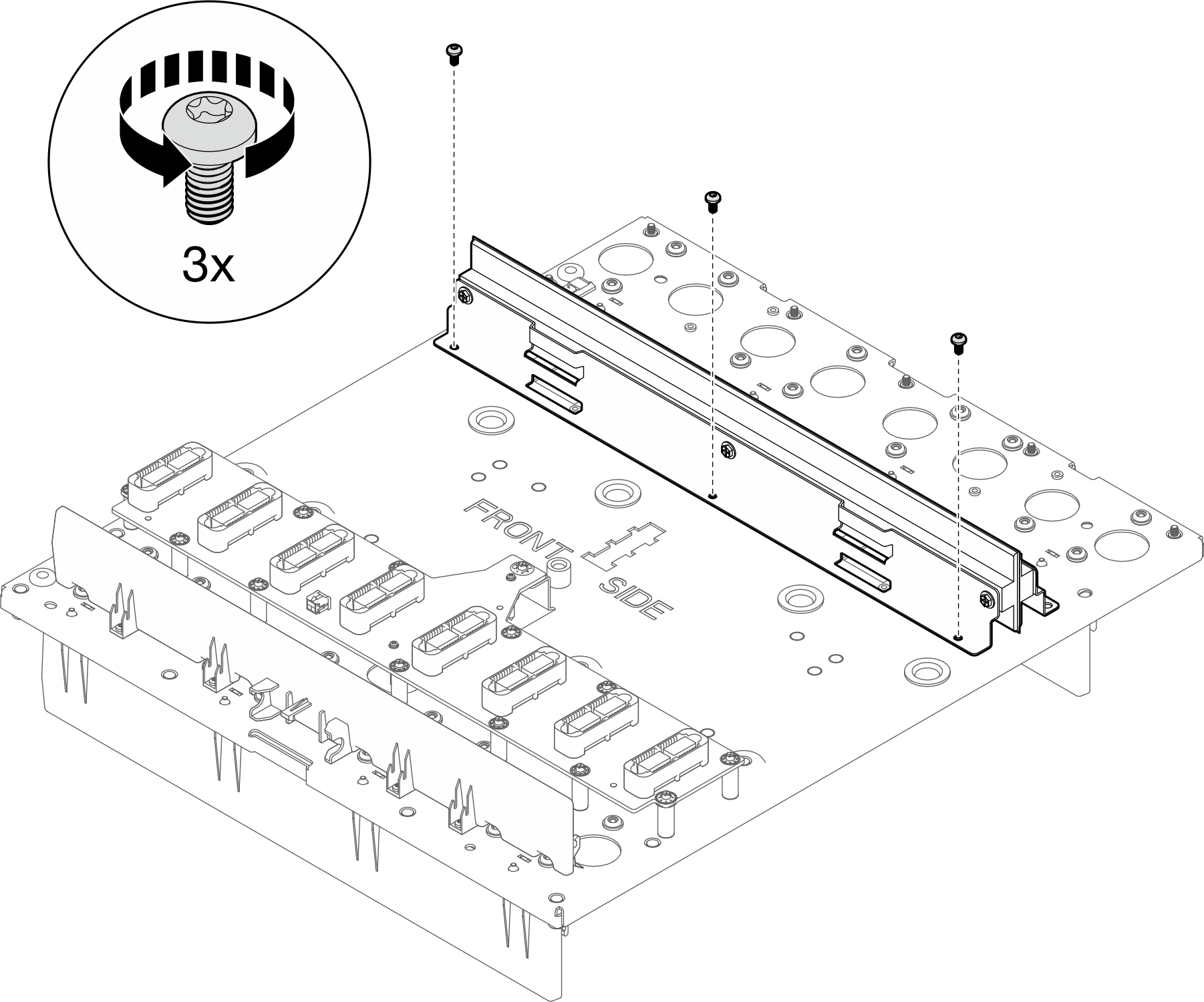

2. バス・バーから 3 本の M4 T20 ねじを取り外します。
   図 2. バス・バーからのねじの取り外し

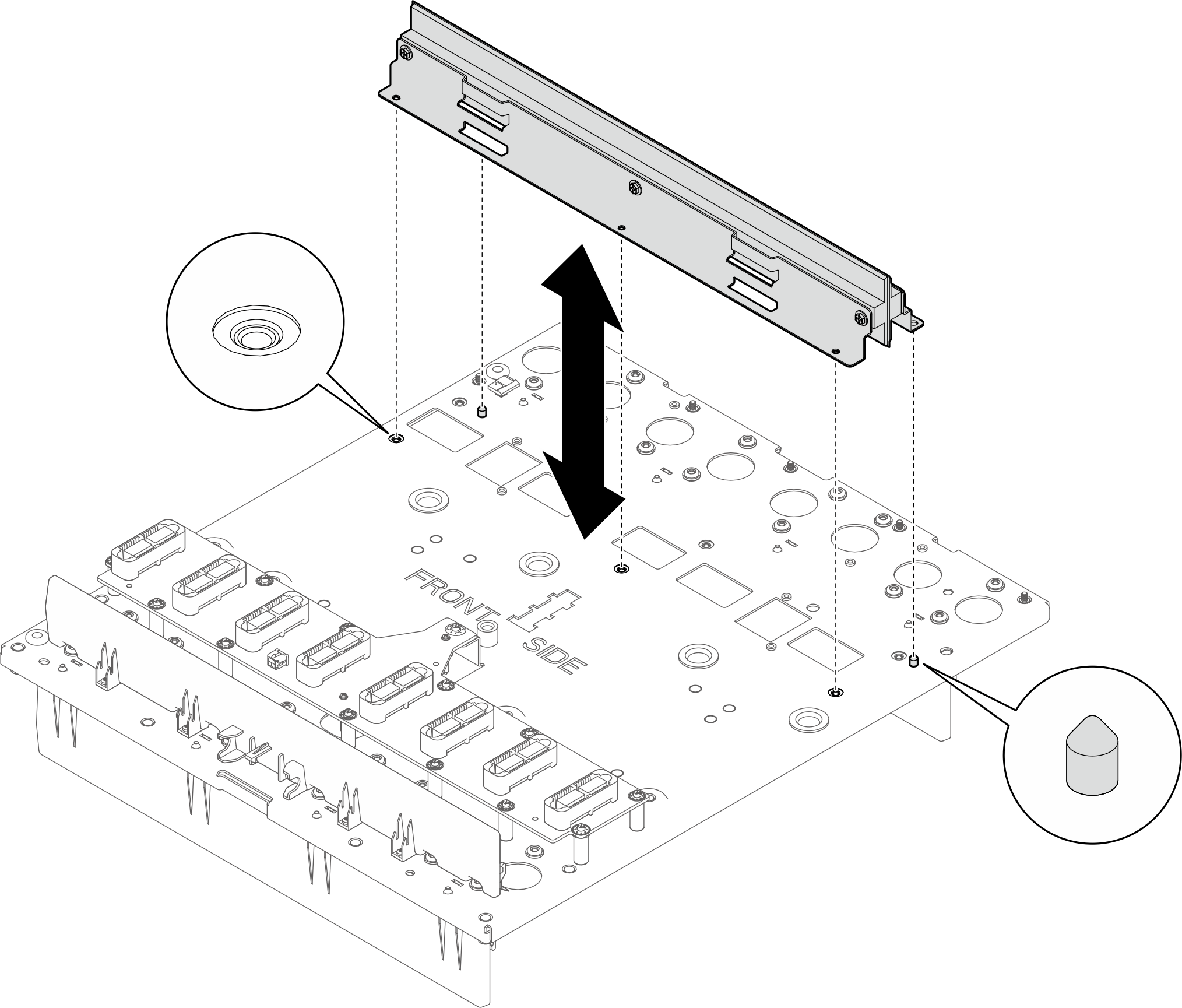

3. ミッドプレート・アセンブリーからのバス・バーの取り外し
   図 3. バス・バーの取り外し
