Extracción de la barra de bus

Utilice esta información para extraer la barra de bus.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• La barra de bus está conectada a la parte superior de la parte frontal del conjunto de la placa media.

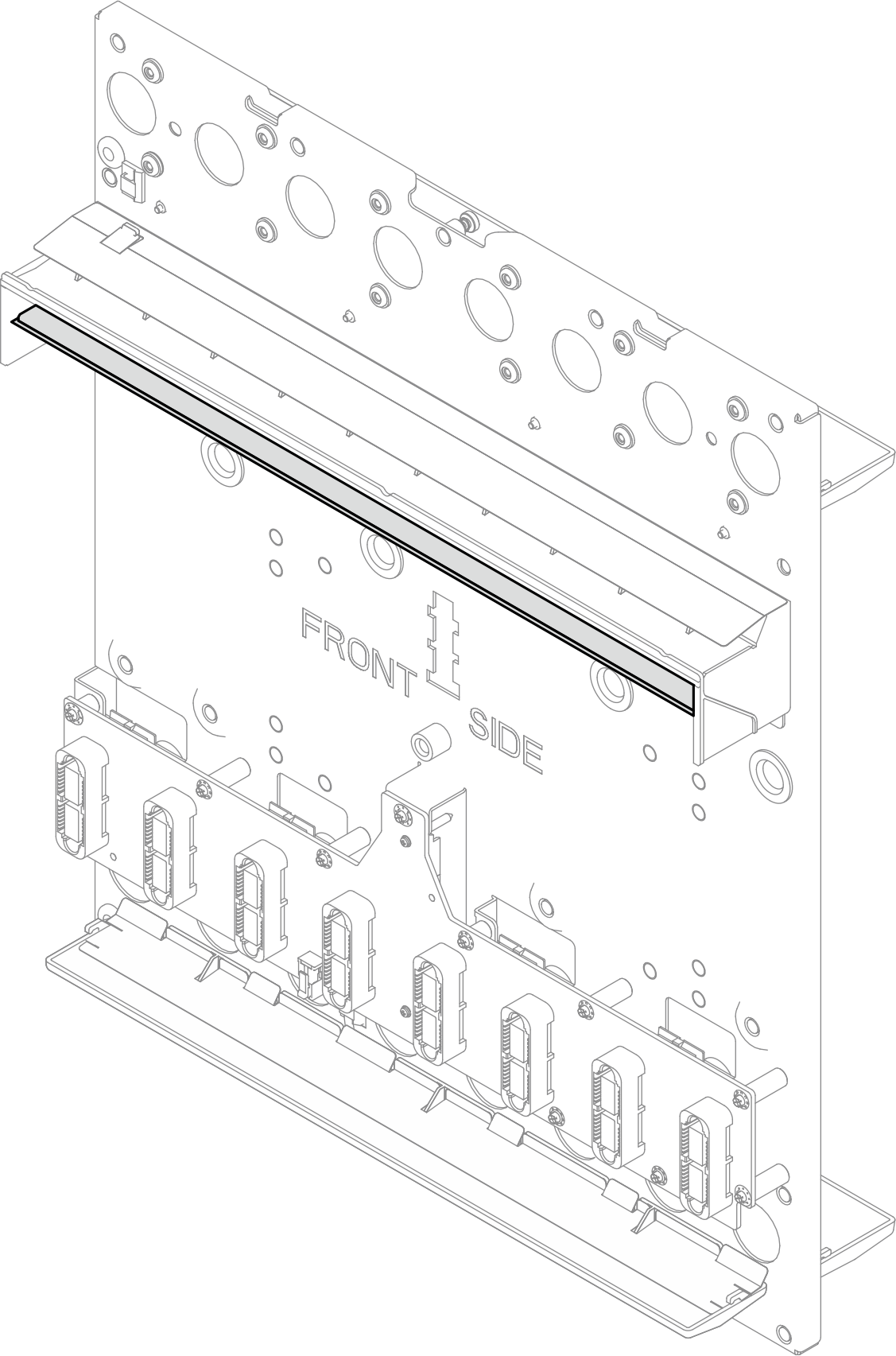

  Figura 1. Ubicación de la barra de bus en el conjunto de la placa media



Observe el procedimiento

• Un video de este procedimiento está disponible en YouTube.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite todas las bandejas del alojamiento. Consulte Extracción de una bandeja del alojamiento.
   2. Desconecte los cables de alimentación y quite todas las estaciones de conversión de energía (PCS). Consulte Extracción de una estación de conversión de energía (PCS).
   3. Extraiga el relleno vacío. Consulte Extracción del relleno vacío.
   4. Extraiga el SMM3. Consulte Extracción del SMM3.
   5. Quita todos los compartimientos de la estación de conversión de energía (PCS). Consulte Extracción del compartimiento de la estación de conversión de energía (PCS).
   6. Quite los múltiples superior e inferior. Consulte Quitar el múltiple.
   7. Quite el conjunto de la placa media del alojamiento. Consulte Extracción del conjunto de la placa media.
   8. Quite el sensor de filtraciones. Consulte Extracción del sensor de filtraciones.
   9. Quite la cubierta de la barra de bus. Consulte Extracción de la cubierta de la barra de bus.
2. Quite tres tornillos M4 T20 de la barra de bus.

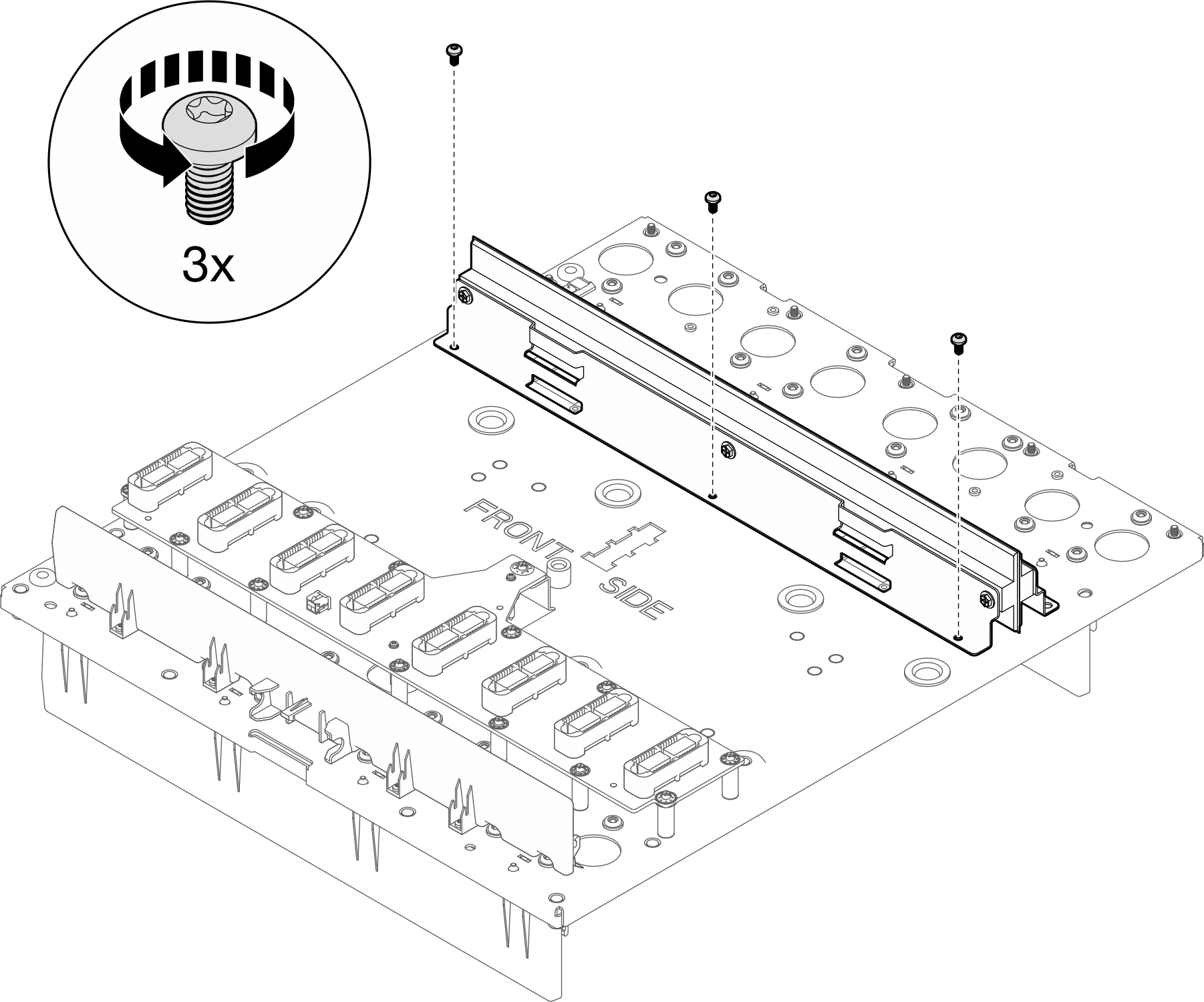

   Figura 2. Extracción de los tornillos de la barra de bus


3. Extracción de la barra de bus del conjunto de placa media
   Figura 3. Extracción de la barra de bus
