Instalación de la barra de bus

(Solo un técnico de servicio capacitado) Utilice esta información para instalar la cubierta de la barra colectora.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

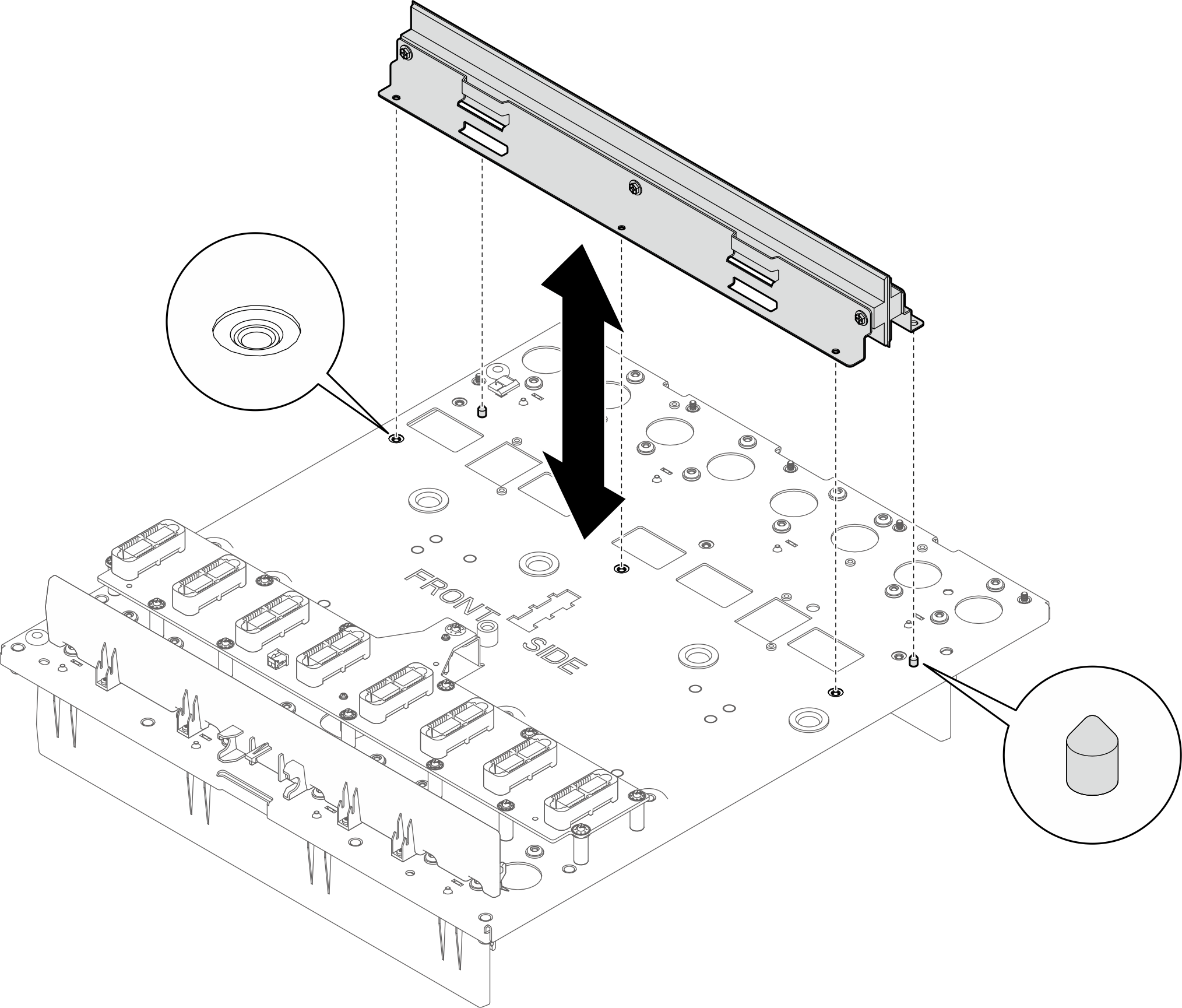

  1. Alinee la barra de bus con las dos patillas guía y los orificios de tornillos en la placa media. Luego, instale la barra de bus en el conjunto de la placa media.
    Figura 1. Instalación de la barra de bus

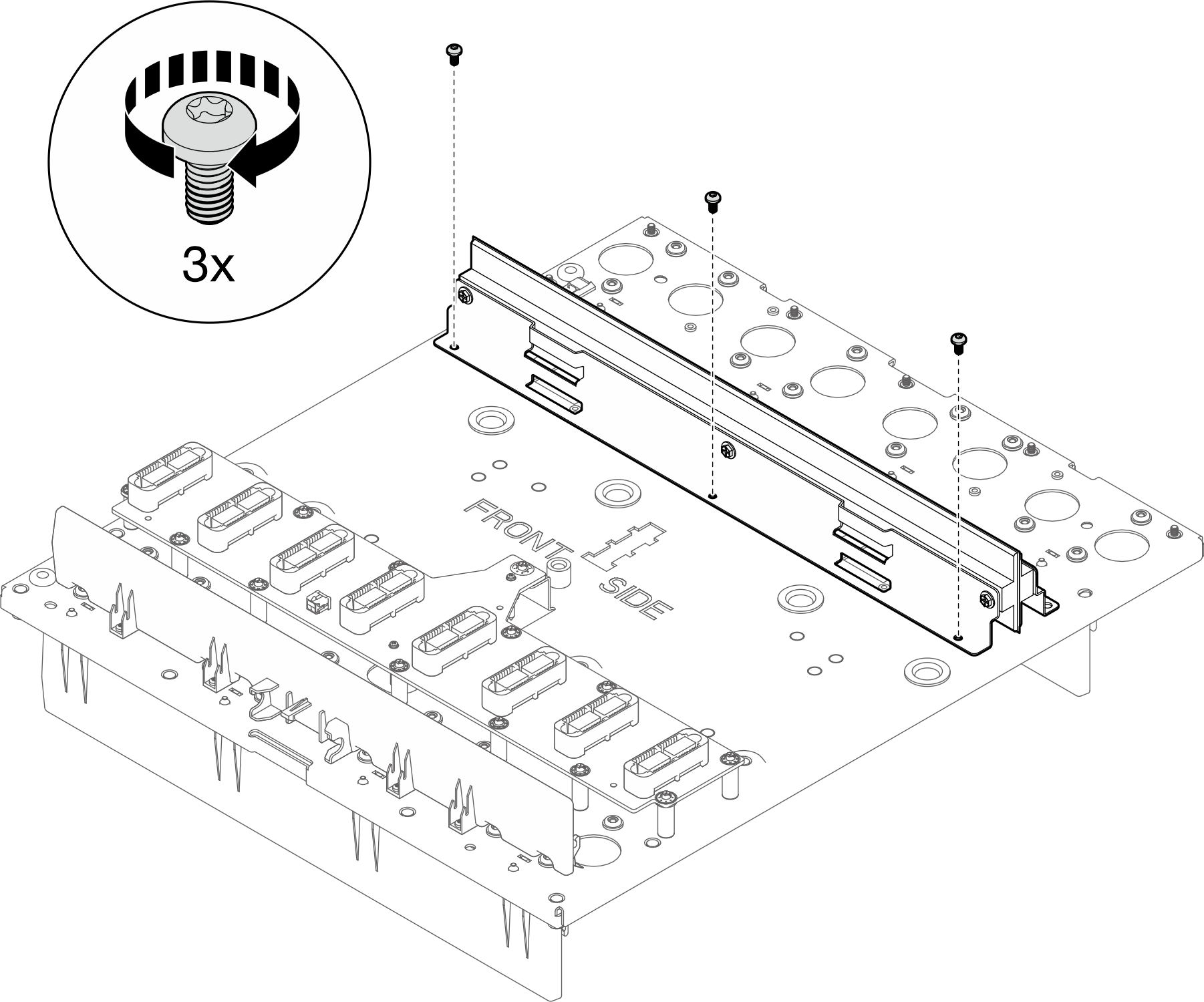

  2. Instale tres tornillos M4 T20 para fijar la barra de bus al conjunto de la placa media.
    Figura 2. Instalación de tornillos en la barra de bus

Después de finalizar

  1. Instale la cubierta de la barra colectora. Consulte Cubierta de la barra de bus.

  2. Instale el sensor de filtraciones. Consulte Instalación del sensor de filtraciones.

  3. Instale el conjunto de la placa media del alojamiento. Consulte Instalación del conjunto de la placa media.

  4. Instale el múltiple superior e inferior. Consulte Instalar el múltiple.

  5. Instale todos los compartimientos de estación de conversión de energía (PCS). Consulte Instalación del compartimiento de la estación de conversión de energía (PCS).

  6. Instale todas las estaciones de conversión de energía (PCS). Consulte Instalación de una estación de conversión de energía (PCS).

  7. Instale el SMM3. Consulte Instalación del SMM3.

  8. Instale el relleno vacío. Consulte Instalación de relleno vacío.

  9. Instale todas las bandejas en la parte frontal del alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  10. Instale cualquier otro componente requerido.
  11. Conecte todos los cables requeridos.
  12. Conecte el alojamiento a la alimentación.
  13. Reinicie cualquier nodo que haya apagado. Consulte Encender la solución.
  14. El SMM3 se enciende automáticamente.
