PCS 漏水トレイの取り付け

(トレーニングを受けたサービス技術員のみ) PCS 漏水トレイを取り付けるには、以下の情報を参照してください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

動画で見る

• この手順を説明した動画については、YouTube をご覧ください。

手順

1. 上部 PCS 漏水トレイを取り付けます。
   1. 上部 PCS 漏水トレイを、ミッドプレート・アセンブリー前面の上部にある 4 つのガイド穴に合わせます。

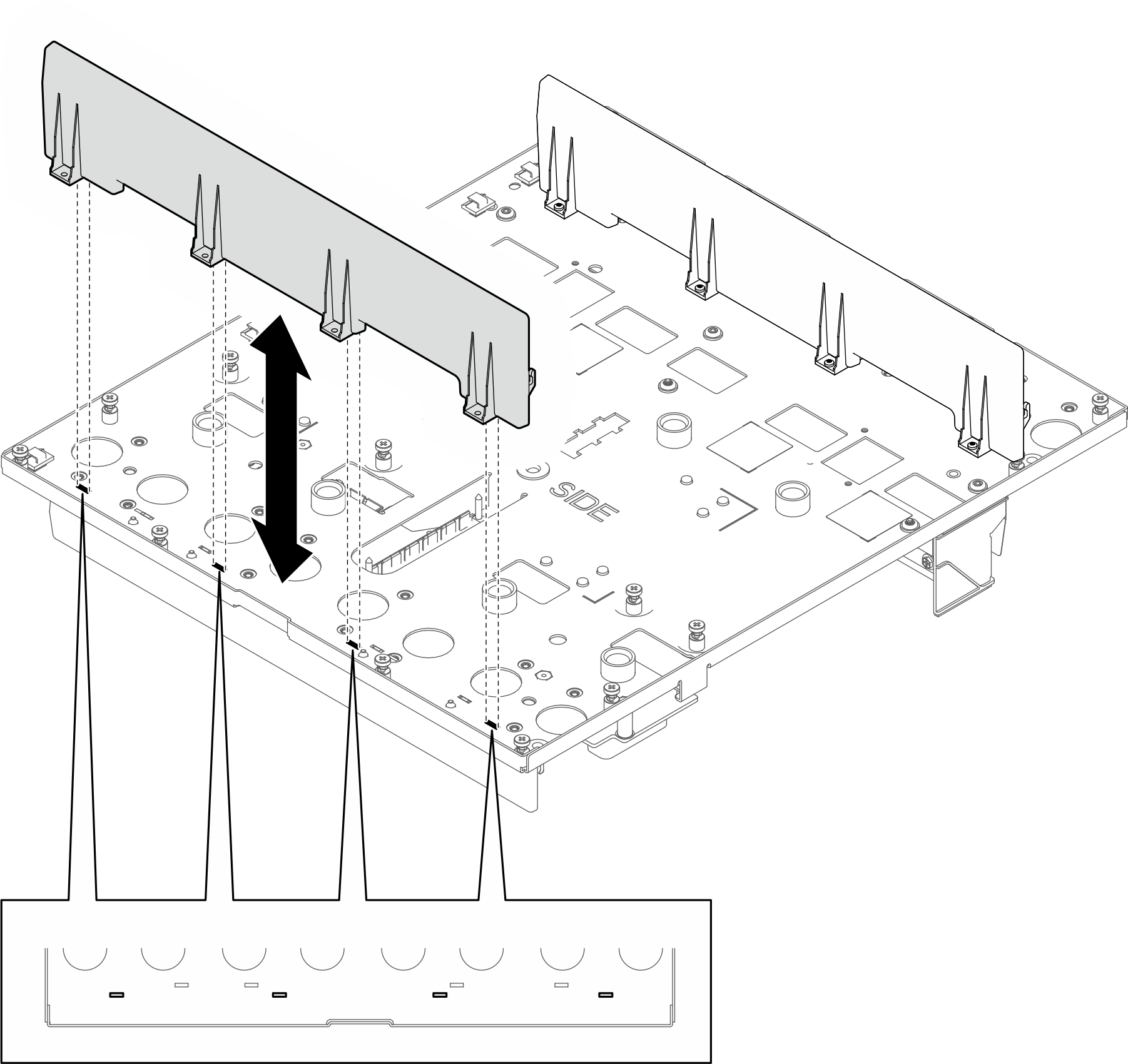

      図 1. 上部 PCS 漏水トレイの取り付け


   2. 4 本の M3 T10 ねじを取り付け、上部 PCS 漏水トレイをミッドプレート・アセンブリーに固定します。
      図 2. 上部の PCS 漏水トレイにねじを取り付ける


2. 下部の PCS 漏水トレイを取り付けます。
   1. 下部 PCS 漏水トレイを、ミッドプレート・アセンブリー前面の下部にある 4 つのガイド穴に合わせます。

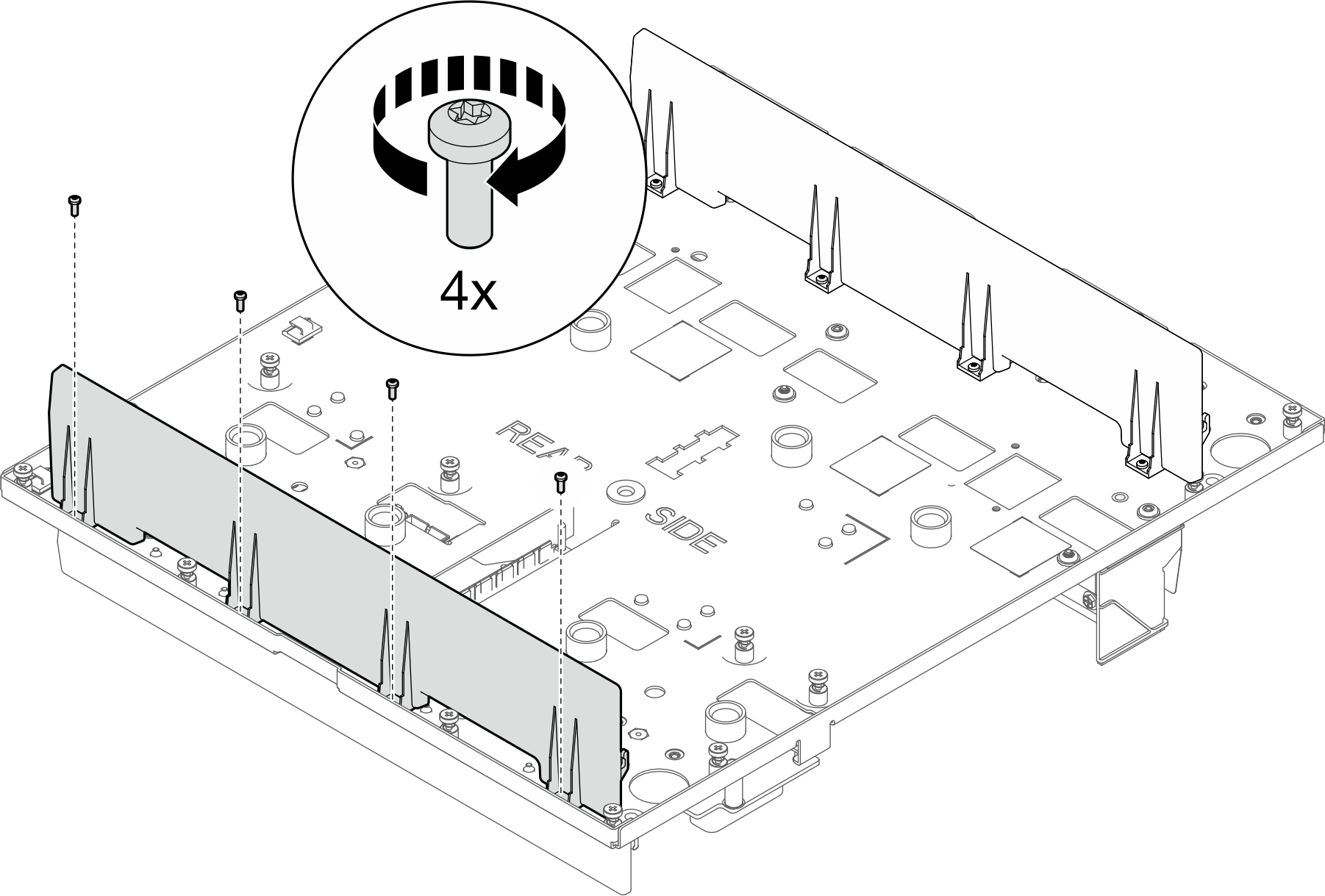

      図 3. 下部 PCS 漏水トレイの取り付け


   2. 4 本の M3 T10 ねじを取り付け、下部 PCS 漏水トレイをミッドプレート・アセンブリーに固定します。

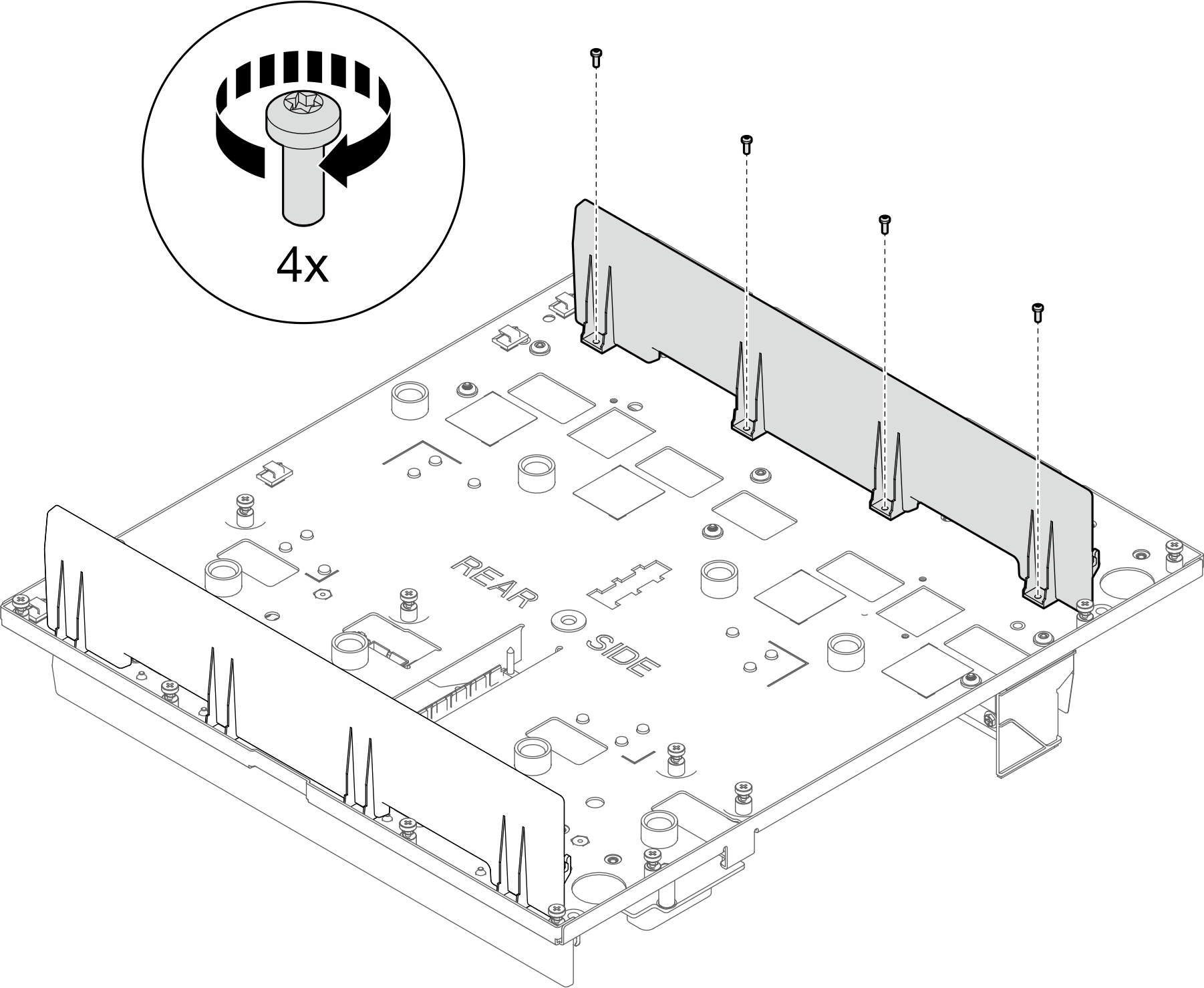

      図 4. 下部の PCS 漏水トレイにねじを取り付ける
