Instalación de la bandeja de filtraciones de la PCS

(Solamente para técnicos de servicio capacitados) Utilice esta información para instalar la bandeja de filtraciones de la PCS.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
Atención
Observe el procedimiento
  • Un video de este procedimiento está disponible en YouTube.

Procedimiento

  1. Instale la bandeja de filtraciones de PCS superior.

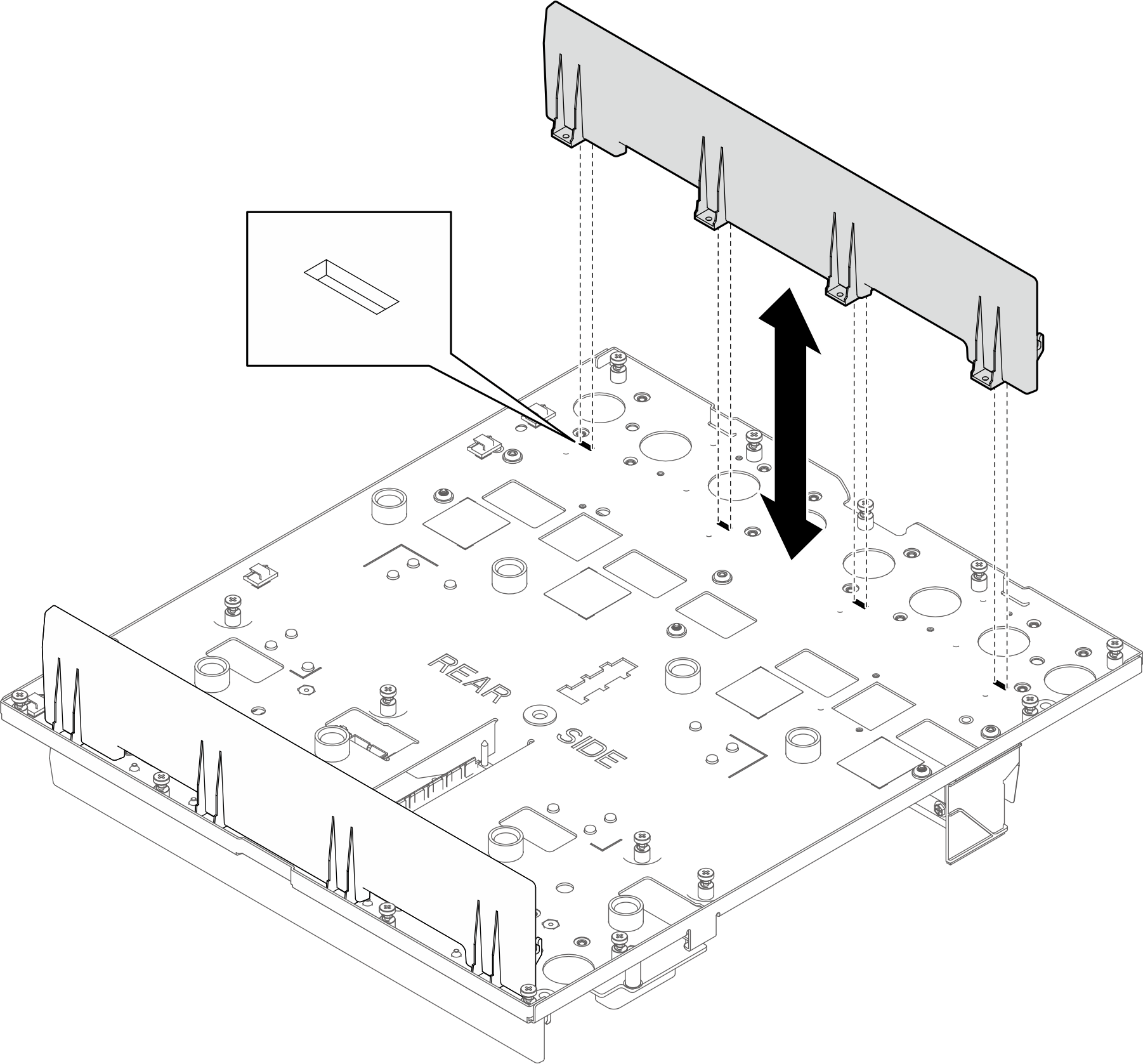

    1. Alinee la bandeja de filtraciones superior de la PCS con los cuatro orificios guía en la parte superior de la parte frontal del conjunto de la placa media.
      Figura 1. Instalación de la bandeja de filtraciones superior de la PCS

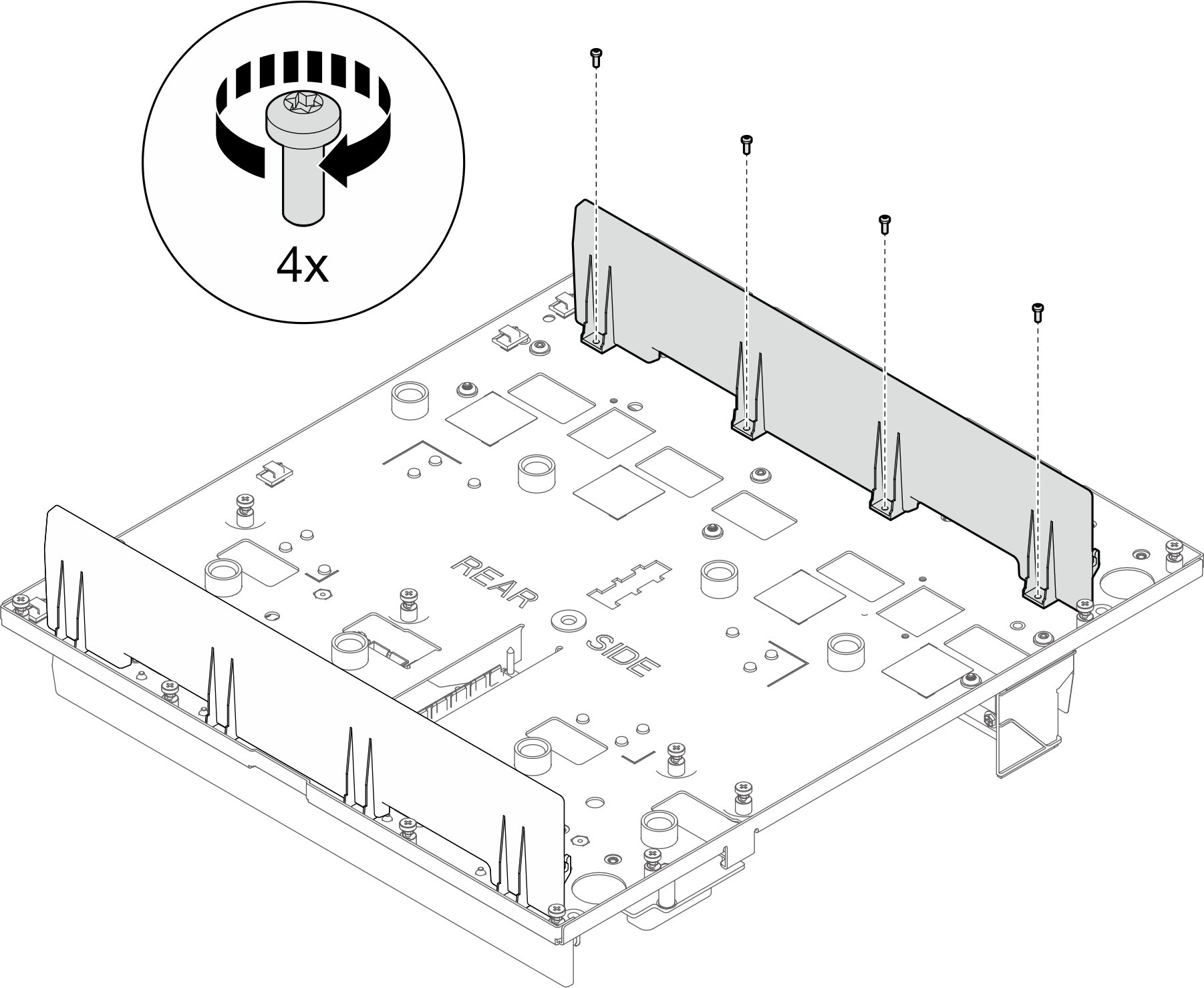

    2. Instale cuatro tornillos M3 T10 para fijar la bandeja de filtraciones superior de la PCS al conjunto de la placa media.
      Figura 2. Instalación de los tornillos en la bandeja de filtraciones superior de la PCS

  2. Instale la bandeja de filtraciones de PCS inferior.

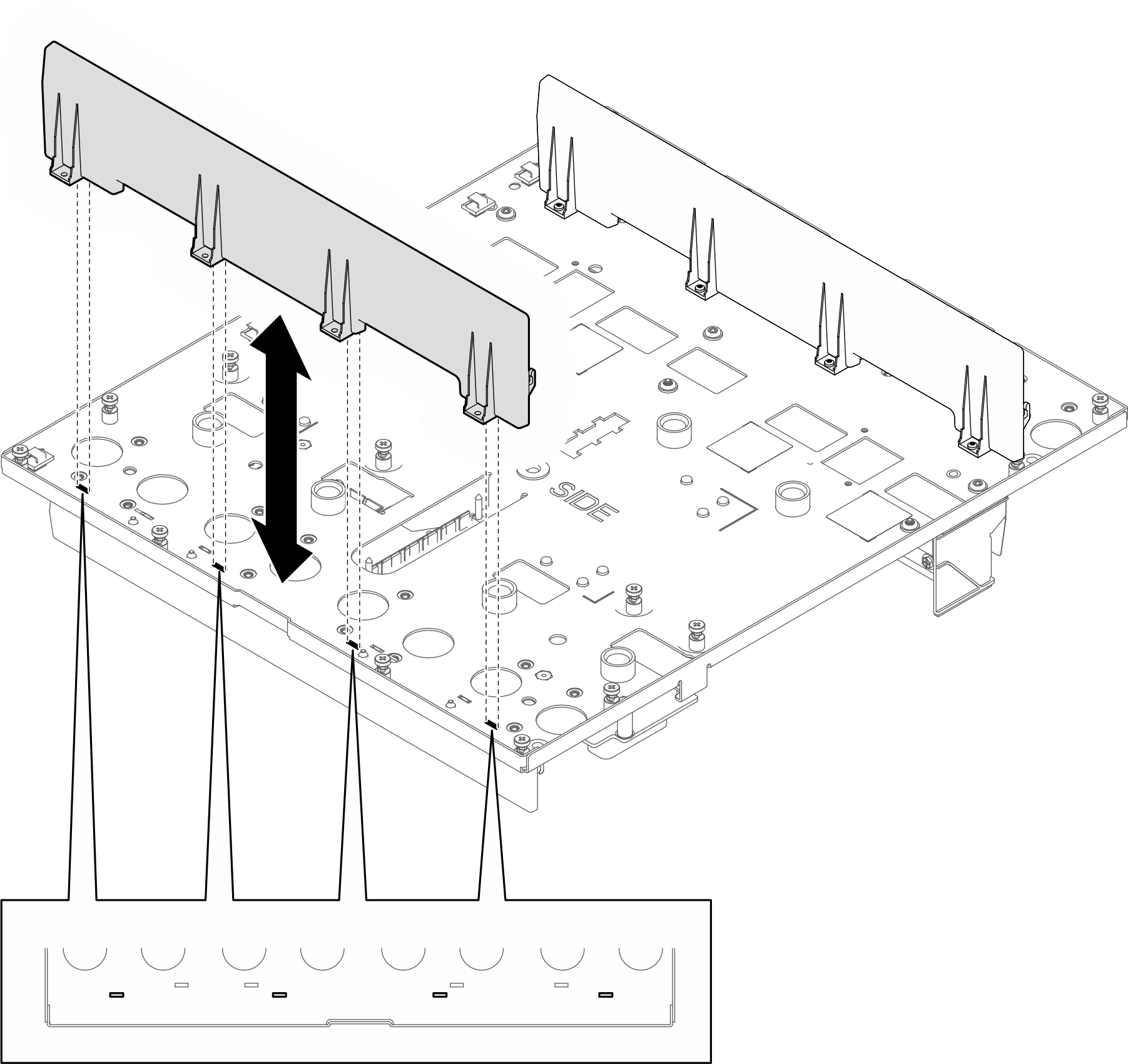

    1. Alinee la bandeja de filtraciones inferior de la PCS con los cuatro orificios guía en la parte inferior de la parte frontal del conjunto de la placa media.
      Figura 3. Instalación de la bandeja de filtraciones de PCS inferior

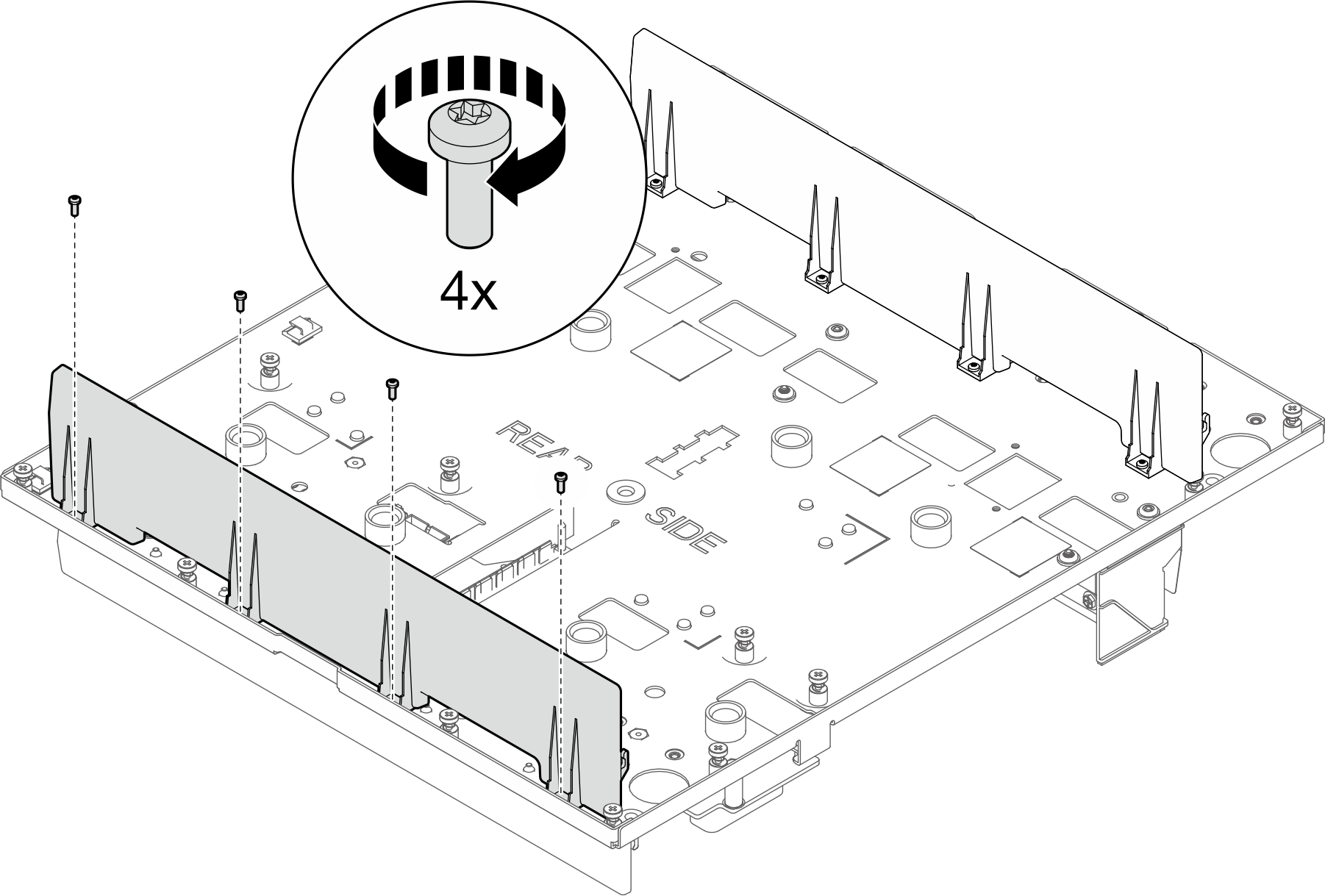

    2. Instale cuatro tornillos M3 T10 para fijar la bandeja de filtraciones de PCS inferior al conjunto de la placa media.
      Figura 4. Instalación de los tornillos en la bandeja de filtraciones inferior de la PCS

Después de finalizar

  1. Instale el sensor de filtraciones. Consulte Instalación del sensor de filtraciones.

  2. Instale el conjunto de la placa media del alojamiento. Consulte Instalación del conjunto de la placa media.

  3. Instale el múltiple superior e inferior. Consulte Instalar el múltiple.

  4. Instale todos los compartimientos de estación de conversión de energía (PCS). Consulte Instalación del compartimiento de la estación de conversión de energía (PCS).

  5. Instale todas las estaciones de conversión de energía (PCS). Consulte Instalación de una estación de conversión de energía (PCS).

  6. Instale el SMM3. Consulte Instalación del SMM3.

  7. Instale el relleno vacío. Consulte Instalación de relleno vacío.

  8. Instale todas las bandejas en la parte frontal del alojamiento. Consulte Instalación de una bandeja en el alojamiento.

  9. Instale cualquier otro componente requerido.
  10. Conecte todos los cables requeridos.
  11. Conecte el alojamiento a la alimentación.
  12. Reinicie cualquier nodo que haya apagado. Consulte Encender la solución.
  13. El SMM3 se enciende automáticamente.
