Vorderen OCP-Rahmen entfernen

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Schalten Sie den Knoten aus (siehe Knoten ausschalten). Ziehen Sie dann alle externen Kabel vom Knoten ab.
      Anmerkung

      Falls erforderlich, drücken Sie mit einem Schlitzschraubendreher auf die Löseklemme, um ein externes Netzwerkkabel von der Rückseite des 2U-Knotens zu entfernen.


   2. Entfernen Sie den Knoten aus dem Gehäuse (siehe Knoten aus dem Gehäuse entfernen). Legen Sie den Knoten anschließend mit seiner Vorderseite zu Ihnen gerichtet vorsichtig auf einer ebenen, antistatischen Oberfläche ab.
      Anmerkung

      • Wenn Sie den Knoten entfernen, notieren Sie sich die Knotenrahmennummer und installieren Sie den Knoten im selben Knotenrahmen, aus dem er entfernt wurde. Wenn Sie den Knoten in einem anderen Knotenrahmen installieren, muss er neu konfiguriert werden.
      • Aus Sicherheitsgründen sollten Sie den Knoten mit zwei Händen anheben.
   3. Entfernen Sie die obere Abdeckung (siehe Obere Abdeckung entfernen).
   4. Entfernen Sie das vordere OCP-Modul (siehe OCP-Modul entfernen).
2. Lösen Sie die Schraube, mit der das Erdungskabel befestigt ist. Entfernen Sie dann das Erdungskabel vom vorderen OCP-Rahmen.
   Abbildung 1. Schraube des vorderen E/A-Erdungskabels


3. Entfernen Sie den vorderen OCP-Rahmen aus dem Knoten.
   1. Entfernen Sie alle Schrauben, mit denen die Halterung links und rechts am Knoten befestigt ist.
   2. Ziehen Sie das Kabel des XCC-Verwaltungsmoduls vom OCP-Rahmen ab.
   3. Entfernen Sie die zwei Schrauben, mit denen das vordere OCP-Kabel am OCP-Rahmen (1 in der Abbildung) befestigt ist. Ziehen Sie dann das kürzere OCP-Kabel (1a in der Abbildung) von der Systemplatine ab und heben Sie es von der vorderen Luftführung ab.
      Anmerkung

      Üben Sie keine übermäßige Kraft auf die OCP-Kabelschrauben aus, da dadurch das OCP-Kabel beschädigt werden kann.





      1 Vordere OCP-Kabelschrauben

      1a Kürzeres vorderes OCP-Kabel

      1b Längeres vorderes OCP-Kabel

   4. Schieben Sie die Halterung zur Vorderseite des Knotens.
   5. Heben Sie die Halterung aus dem Knoten.

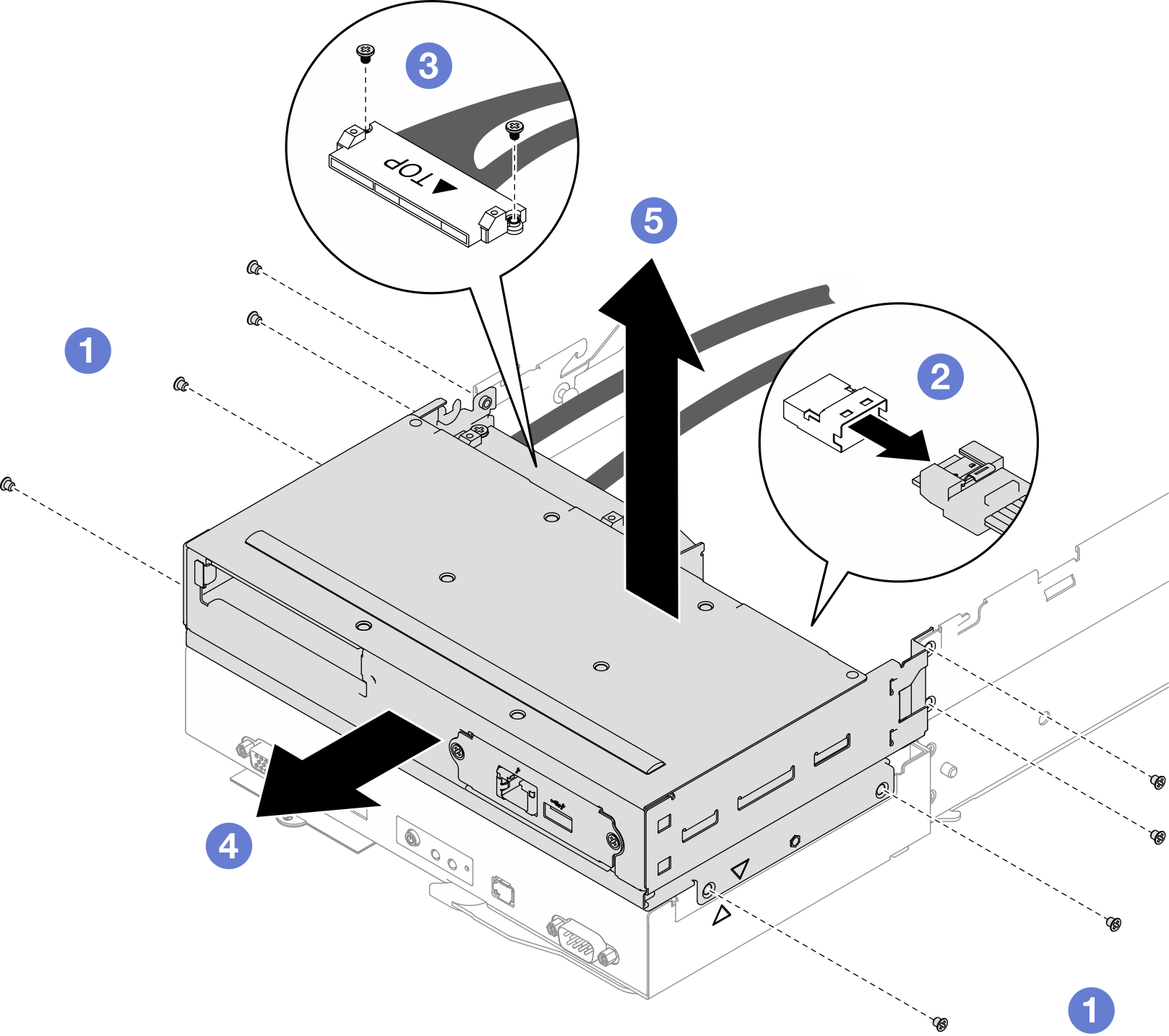

      Abbildung 2. Entfernen des vorderen OCP-Rahmens


4. Legen Sie den OCP-Rahmen auf einer ebenen, antistatischen Oberfläche ab.
