Remover a gaiola OCP frontal

Procedimento

1. Faça as preparações para esta tarefa.
   1. Desligue o nó (consulte Desligar o nó); em seguida, desconecte todos os cabos externos do nó.
      Nota

      Se necessário, pressione a presilha de liberação com uma chave de fenda de cabeça plana para remover o cabo de rede externo da parte traseira de um nó 2U.


   2. Remova o nó do chassi (consulte Remover um nó do chassi); em seguida, coloque cuidadosamente o nó em uma superfície plana e antiestática, orientando o nó com a frente em sua direção.
      Nota

      • Ao remover o nó, anote o número da bandeja do nó e instale o nó na mesma bandeja da qual ele foi removido. Reinstalar o nó em uma bandeja diferente requer que o nó seja reconfigurado.
      • Por segurança, segure o nó com as duas mãos ao levantá-lo.
   3. Remova a tampa superior (consulte Remover a tampa superior).
   4. Remova o módulo OCP frontal (consulte Remover o módulo OCP).
2. Afrouxe o parafuso que prende o cabo de aterramento; em seguida, remova o cabo de aterramento da gaiola OCP frontal.
   Figura 1. Parafuso do cabo de aterramento de E/S frontal


3. Remova a gaiola OCP frontal do nó.
   1. Remova todos os parafusos que prendem a gaiola ao nó nos lados esquerdo e direito do nó.
   2. Desconecte o cabo do módulo de gerenciamento do XCC da gaiola OCP.
   3. Remova os dois parafusos que prendem o cabo OCP frontal na gaiola OCP (1 na ilustração). Em seguida, desconecte o cabo OCP mais curto (1a na ilustração) da placa-mãe e levante esse cabo para fora do defletor de ar frontal.
      Nota

      Para prevenir danos no cabo OCP, evite usar força excessiva nos parafusos de cabos OCP.





      1 Parafusos de cabo OCP frontal

      1a Cabo OCP frontal mais curto

      1b Cabo OCP frontal mais longo

   4. Empurre a gaiola em direção à frente do nó.
   5. Retire a gaiola do nó.

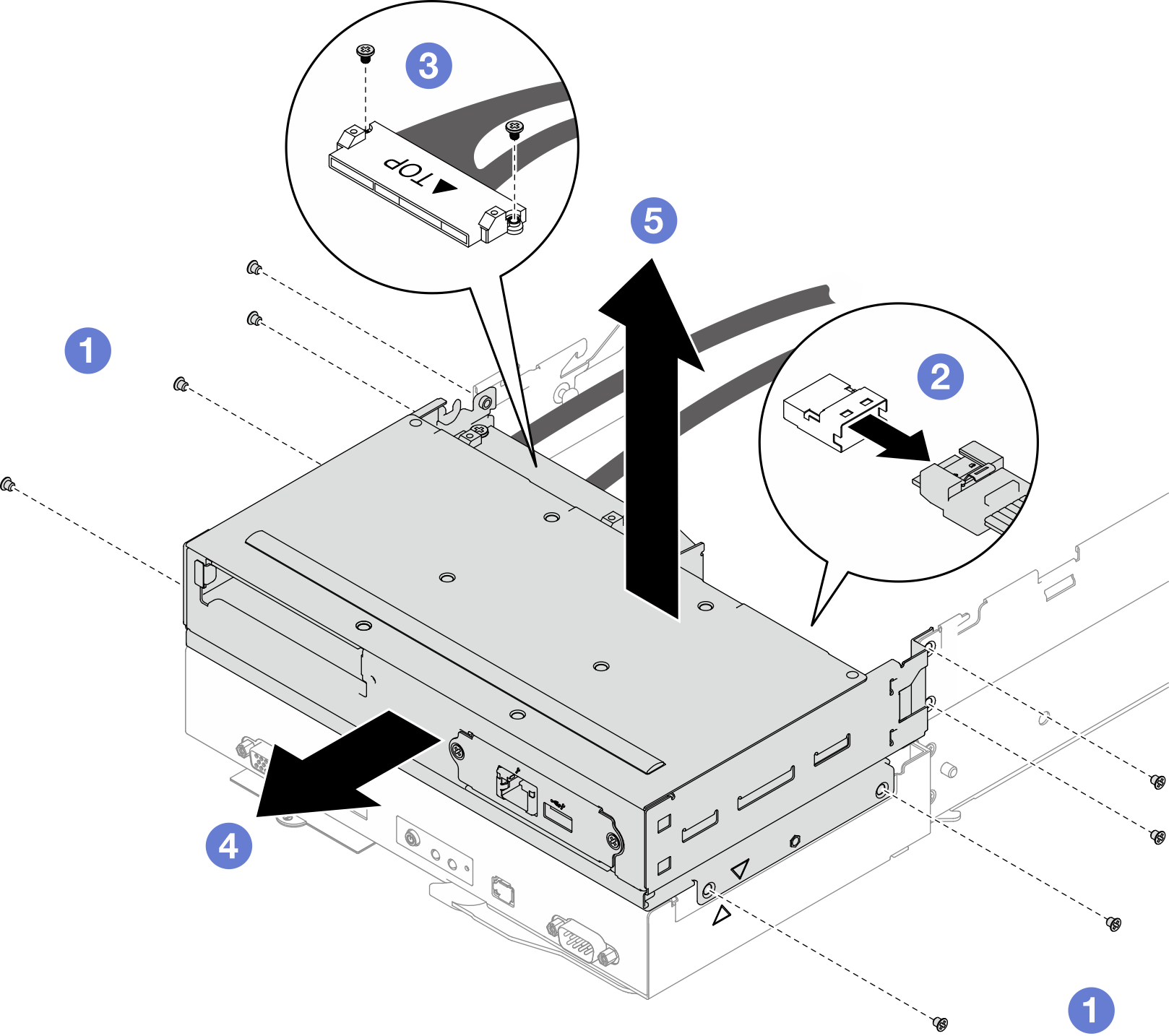

      Figura 2. Remoção da gaiola OCP frontal


4. Coloque a gaiola OCP em uma superfície antiestática plana.
